塔式起重机配套卷扬提升机构设计

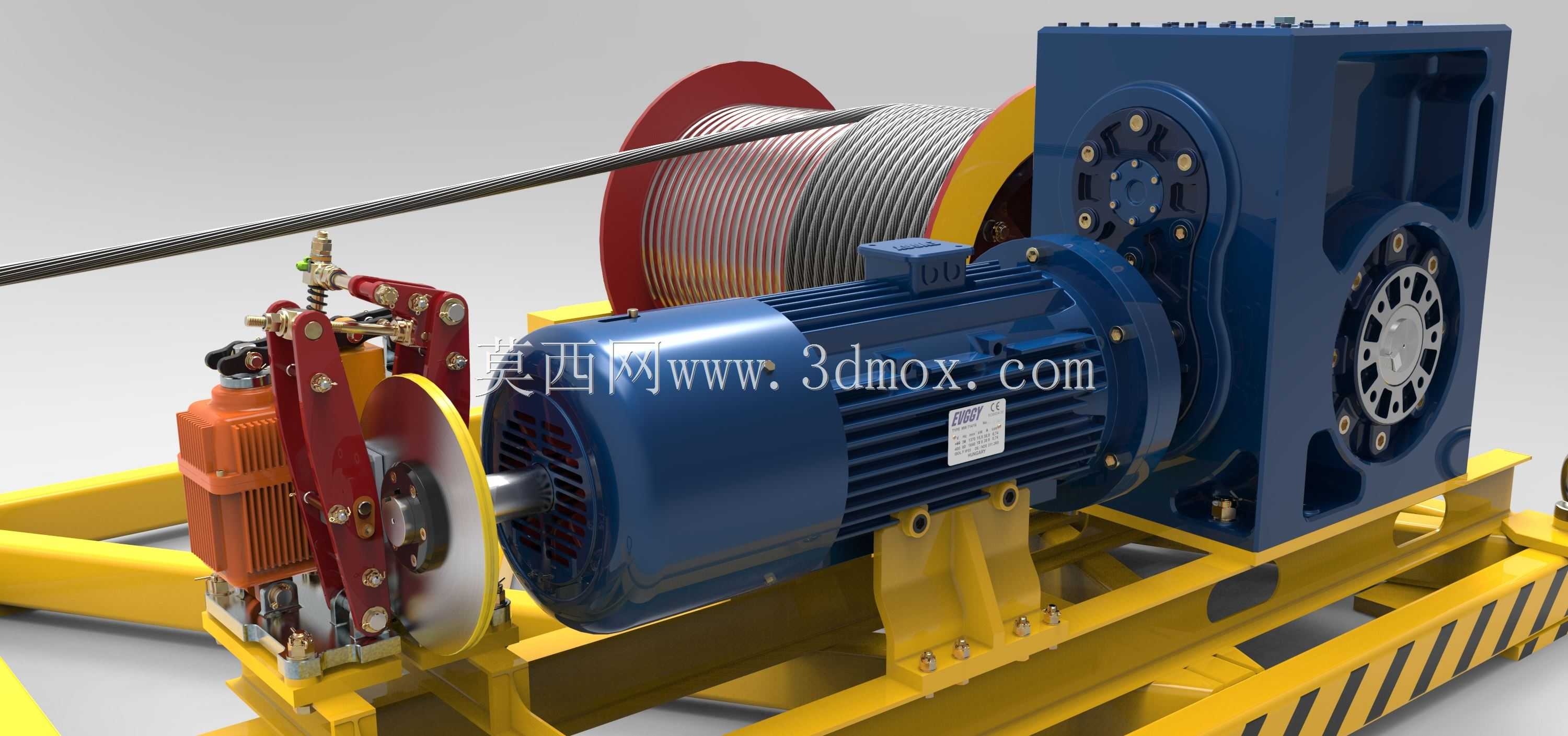

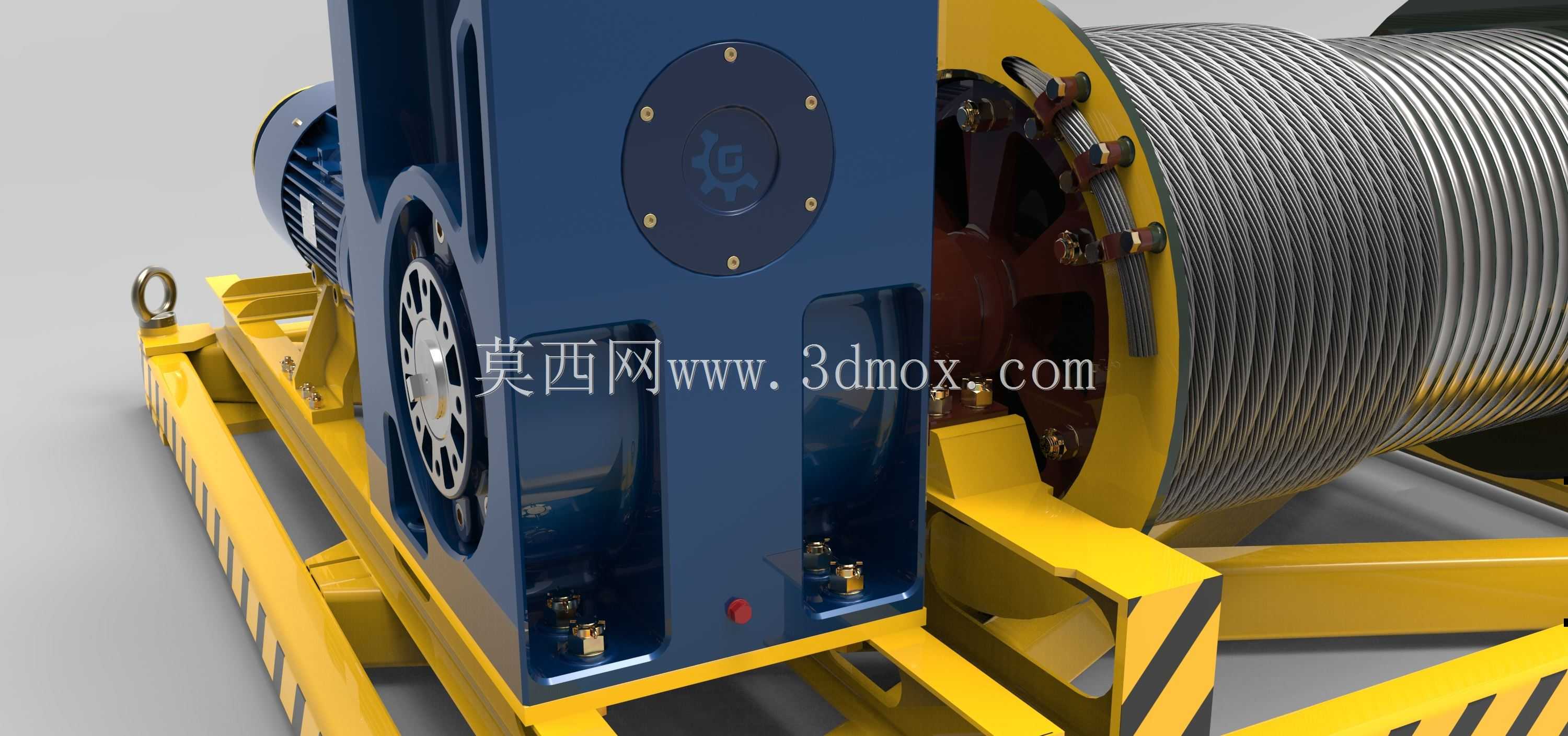

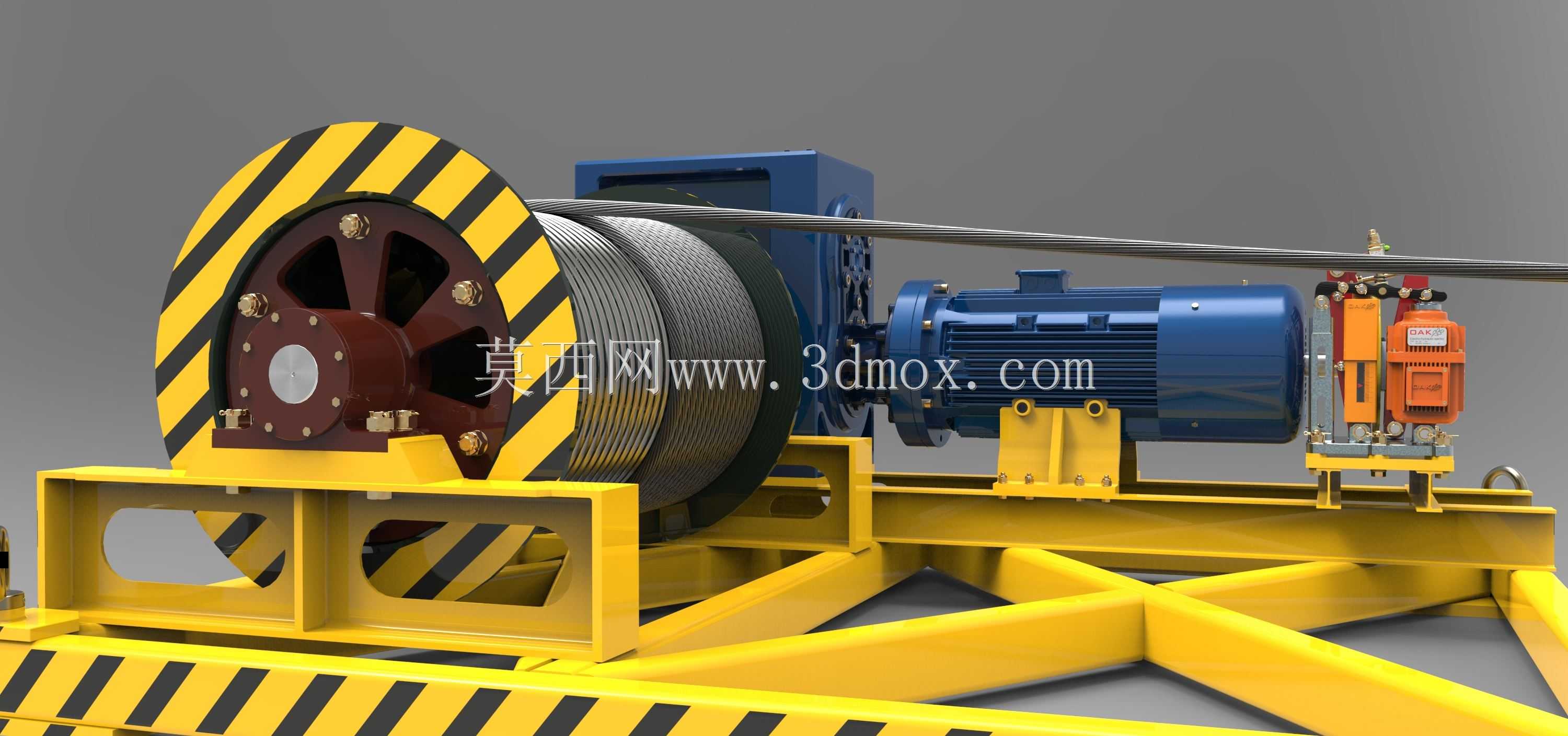

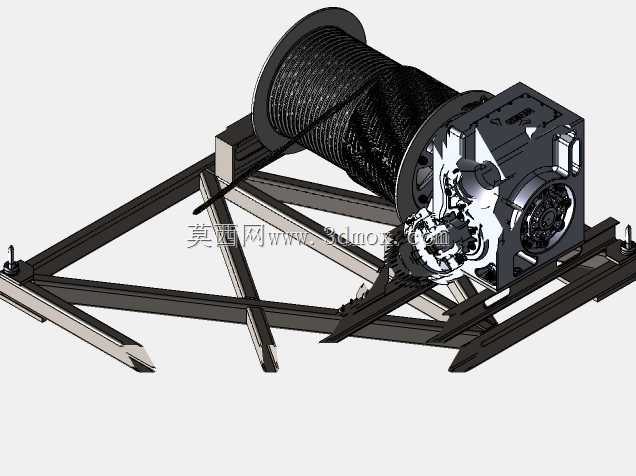

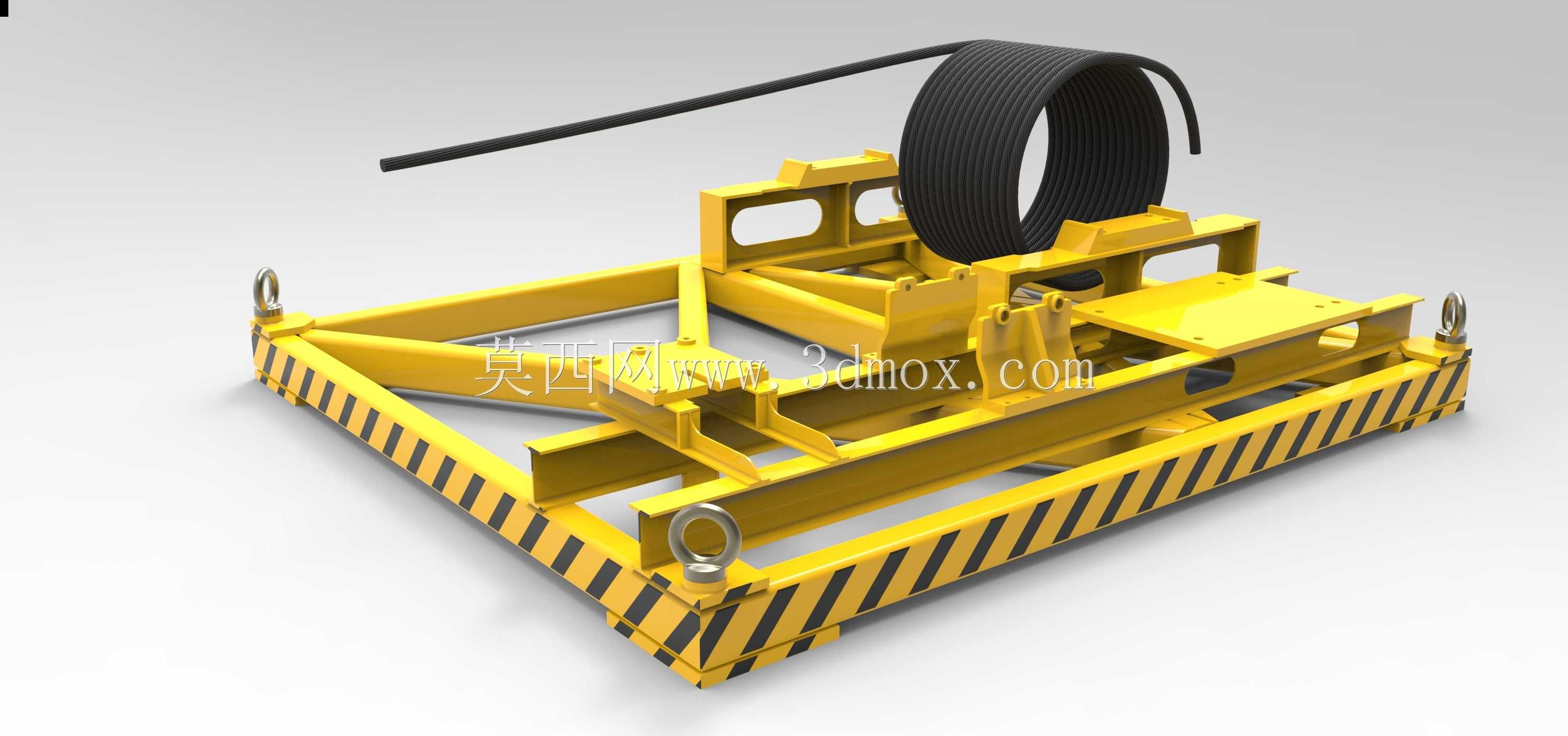

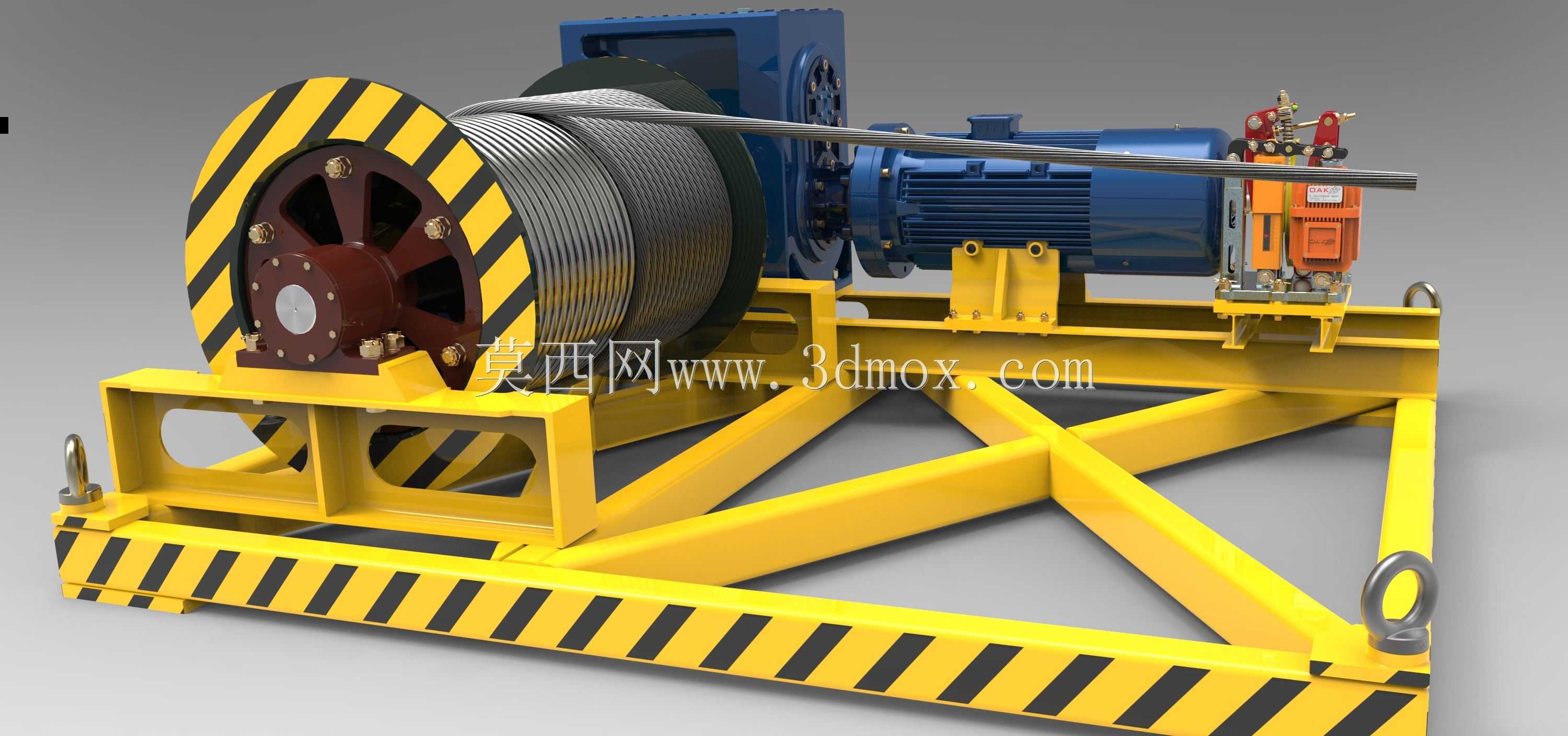

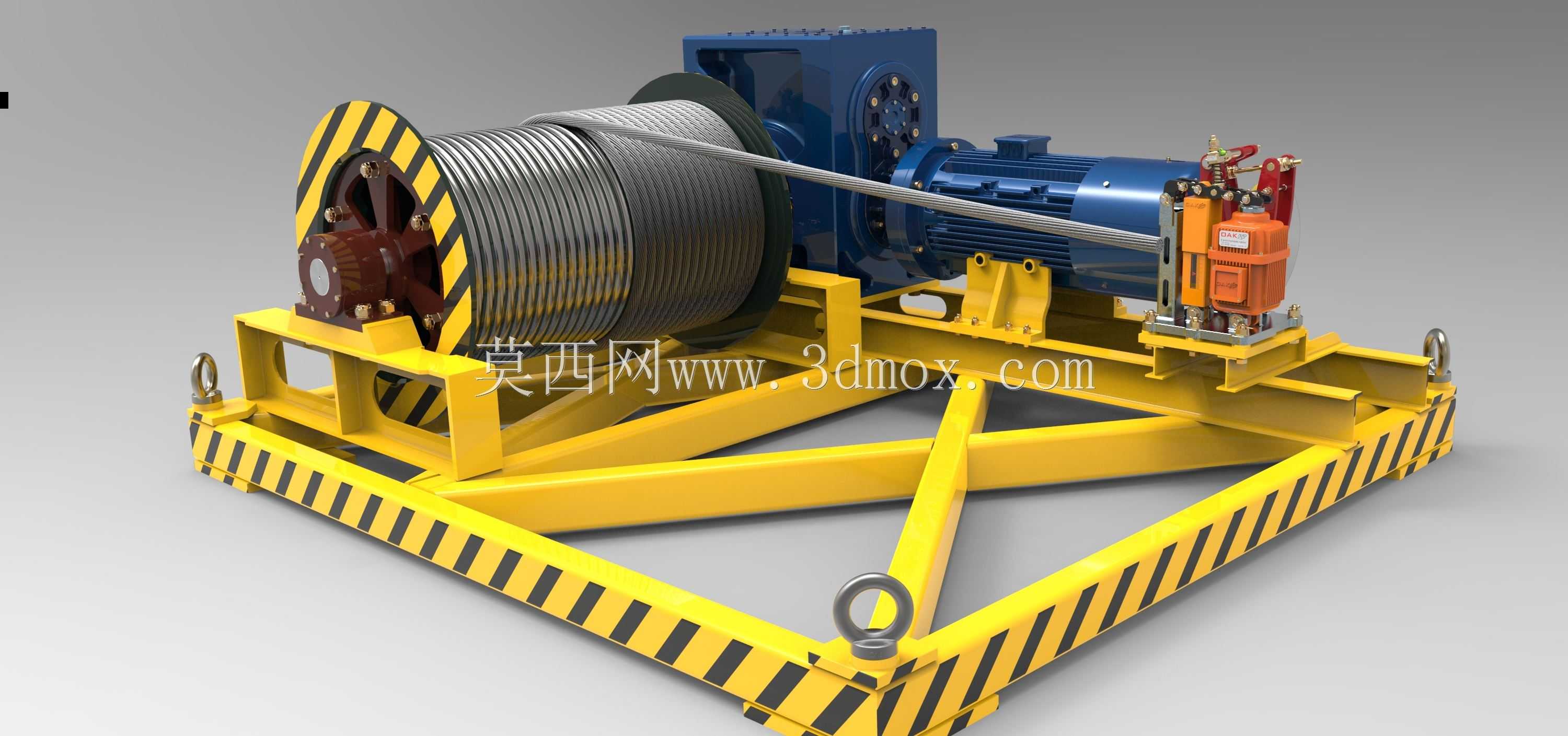

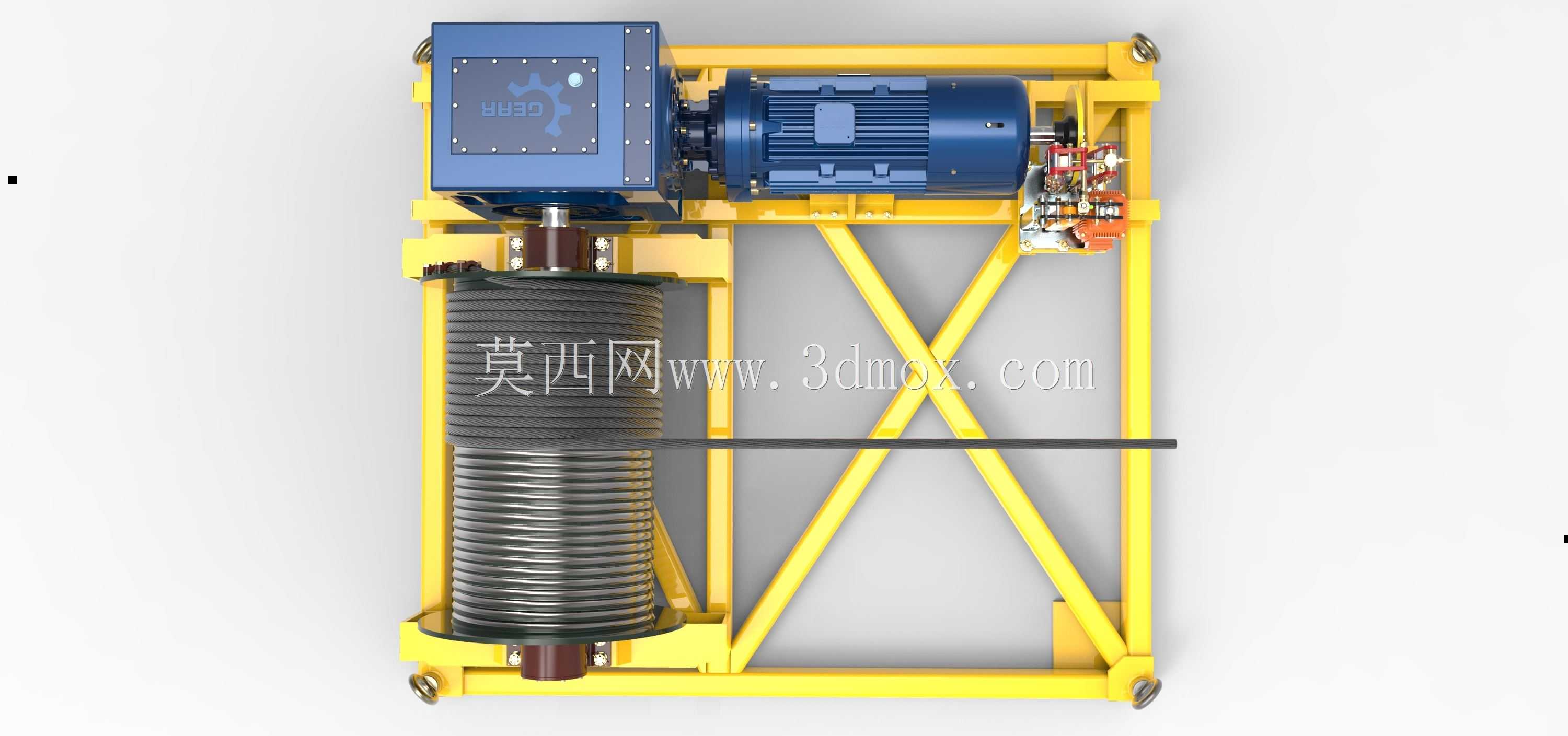

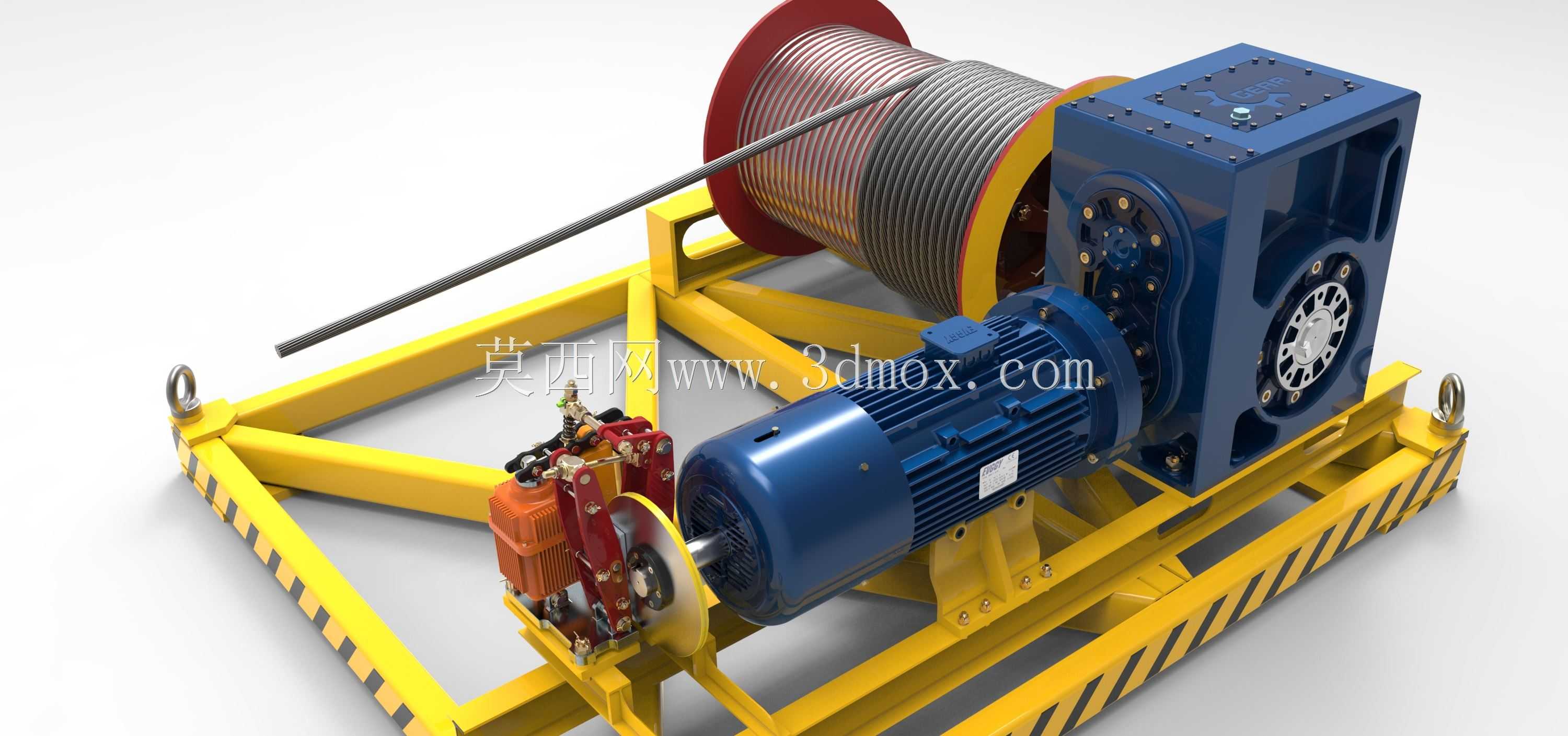

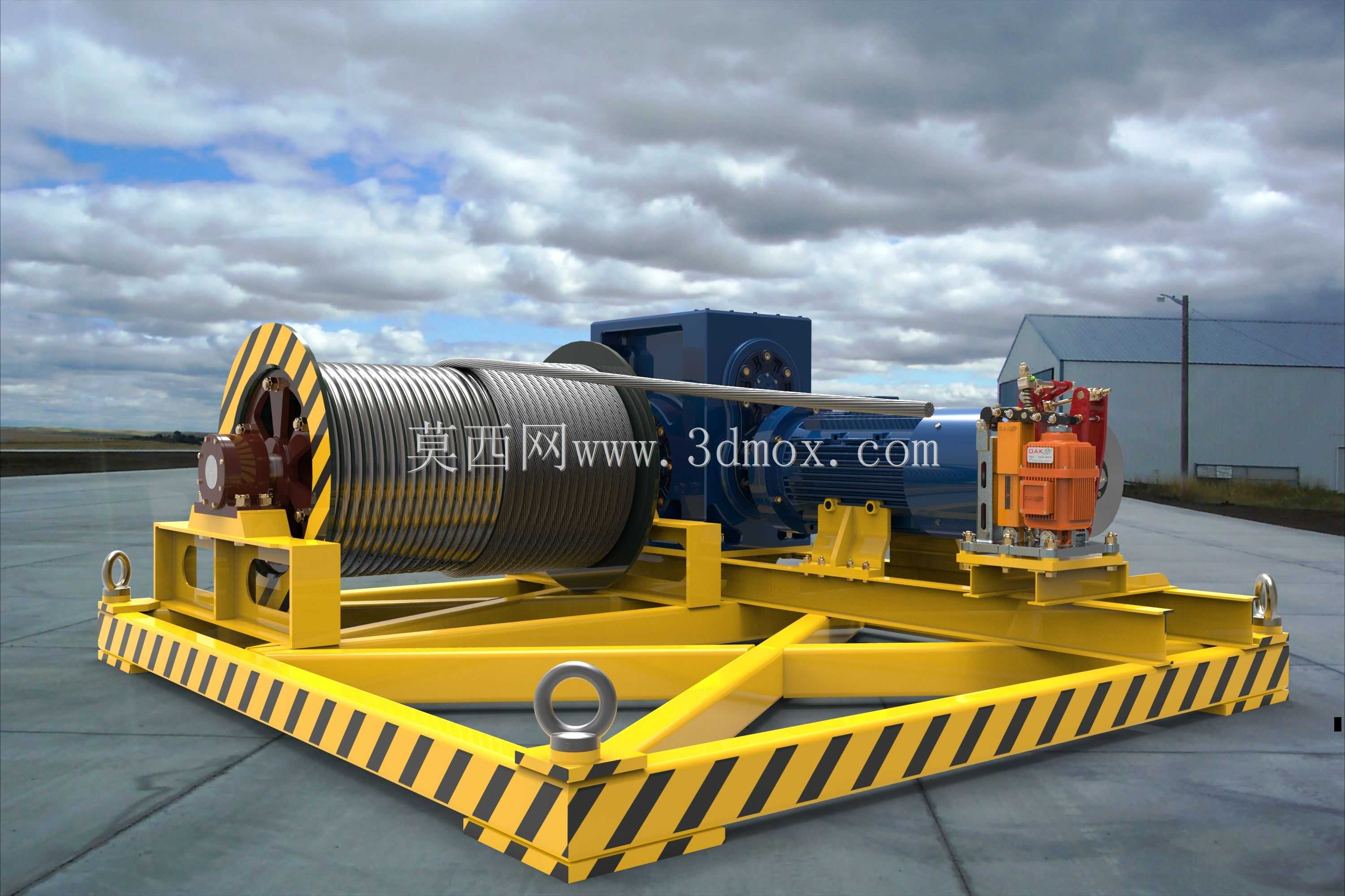

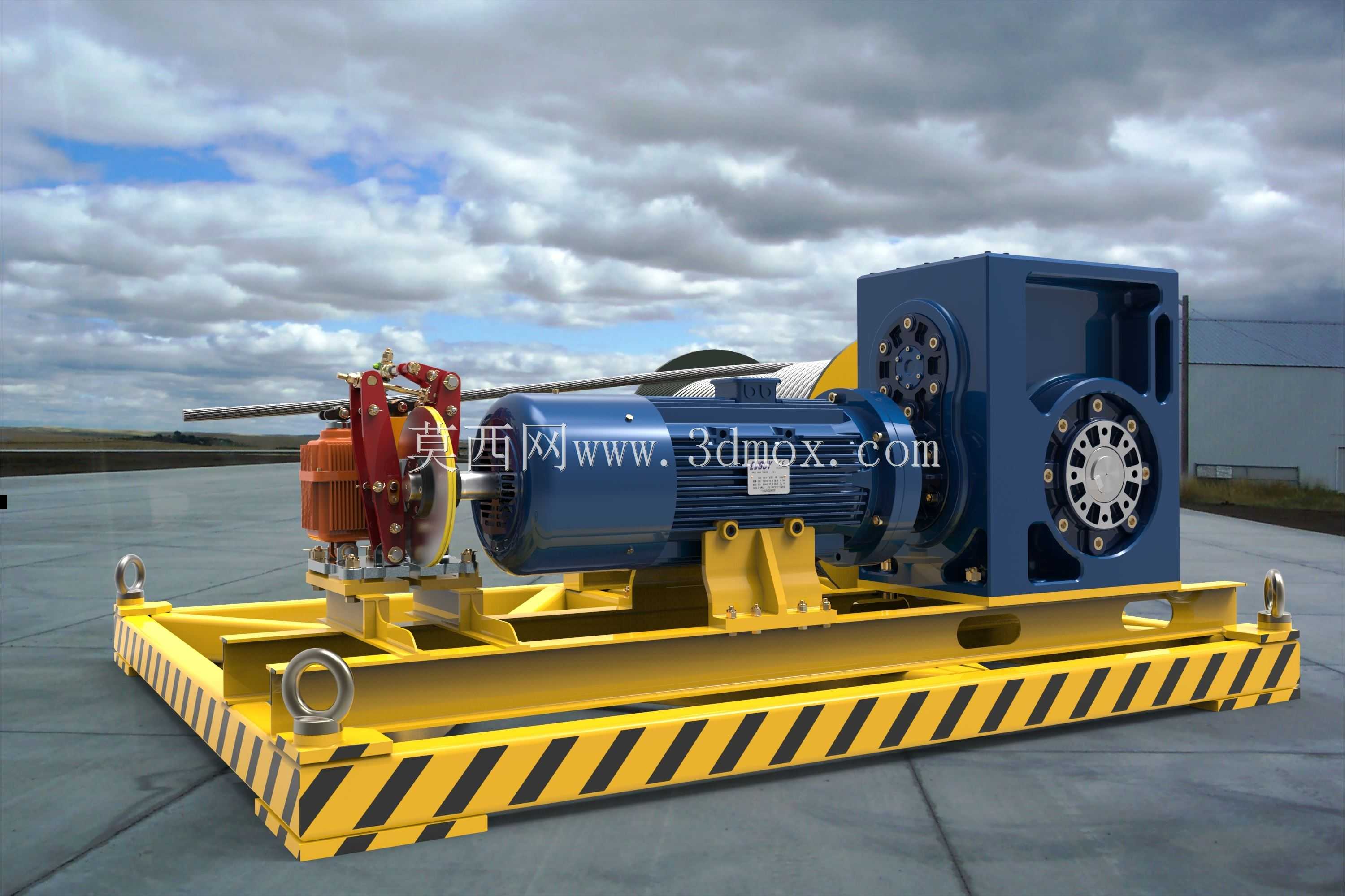

该提升机构是塔式起重机实现重物垂直吊运的核心执行部件，主要应用于建筑施工场地的固定式塔式起重机上，承担施工过程中钢筋、模板、预制构件、施工机具等各类物料的垂直升降输送作业，是塔机作业循环中直接承载负载、决定起重作业效率与安全性能的关键单元，适配高层、超高层建筑施工场景下的大高度重载起升需求，也可经过参数调整适配港口、堆场等场景的固定式起重设备起升单元使用。整套机构采用卧式布局设计，将动力单元、传动单元、卷扬执行单元、制动安全单元集成安装在统一的焊接底架上，整体结构紧凑，安装时仅需将底架与塔机上部回转平台的安装支座对位固定，完成电气线路与控制回路的接驳即可投入使用，无需现场进行复杂的部件组装调试，大幅降低现场安装的作业难度与耗时。动力端采用起重专用三相异步电机提供稳定输出动力，匹配减速机构将电机的高转速低扭矩输出转换为卷筒所需的低转速大扭矩输出，驱动卷筒转动实现钢丝绳的收放动作，卷筒表面加工有匹配钢丝绳直径的螺旋绳槽，能够引导钢丝绳整齐排布缠绕，避免乱绳、咬绳问题导致的钢丝绳异常磨损，有效延长钢丝绳的使用寿命。卷筒端部设置有醒目的黄黑警示标识，能够在作业过程中提醒现场运维人员注意旋转部件的安全距离，避免误触引发安全事故。机构配套的制动单元采用常闭式设计，设备断电状态下可自动锁止卷筒转动，防止吊重意外下滑，同时配套的行程限位组件能够精准控制起升高度的上下极限位置，避免过卷、过放引发的设备损坏与安全事故。整套机构的卷筒直径为600mm，卷筒有效容绳长度为1000mm，适配直径30mm的起重用钢丝绳，安装底架采用交叉梁式焊接结构，具备足够的结构刚度与强度，能够承受额定起重量下的动载与静载冲击，底架上预留的安装孔位符合主流塔式起重机的安装接口标准，可直接替换同参数规格的老旧起升机构，也可作为新造塔机的标准配套部件使用。设计过程中充分考虑了户外施工的恶劣工况，所有外露部件均做了对应的防锈、防腐蚀处理，电气组件满足户外防护等级要求，能够在扬尘、降雨、高低温等复杂户外环境下长期稳定运行，日常运维仅需定期检查制动间隙、钢丝绳磨损情况、紧固件松紧度即可，维护成本低廉，作业可靠性强。
