600mm中风气体支撑气弹簧结构设计

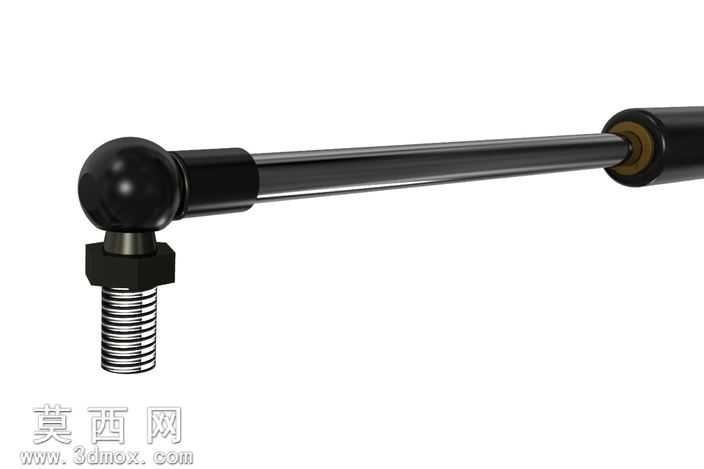

本作品为600mm规格中风型气体支撑气弹簧三维建模作品，建模过程严格遵循实际气弹簧产品的生产尺寸规范，以1:1比例还原产品的全部结构细节。建模阶段首先完成核心部件的参数化绘制：针对直径8毫米的活塞杆，采用回转特征构建杆体主体，对杆体表面做高精度光洁度处理，还原镀铬活塞杆的顺滑圆柱形态，同时精准绘制杆端的外螺纹结构，还原螺纹的牙距、牙型参数，保证螺纹连接结构的装配合理性。针对端部的球头连接接头，通过曲面建模构建球形端头的光滑球面，搭配下方的六角锁紧螺母结构，还原球头铰接可小角度转动的功能特性，适配安装面的角度偏差需求。缸体部分采用薄壁拉伸特征构建金属外管，还原缸筒的圆柱度与壁厚参数，端部的密封衬套结构单独建模，还原密封件与活塞杆、缸筒的配合间隙，体现气弹簧的密封结构设计逻辑。渲染阶段为不同部件匹配对应材质：活塞杆与球头采用高反光镀铬金属材质，调整反射参数还原金属镜面质感；缸体外管采用哑光黑色金属喷塑材质，模拟实际产品的表面处理效果；螺纹部分采用发黑处理金属材质，密封衬套采用耐磨工程塑料材质，通过材质区分清晰展现各部件的功能属性。结构设计上充分还原气弹簧的工作原理，预留内部惰性气体填充腔室的结构空间，明确活塞杆与缸体的伸缩行程匹配关系，球头接头的铰接结构可实现多维度小角度偏转，适配各类上翻门、支撑盖板的安装使用场景。建模过程中对所有配合面做公差校验，保证螺纹连接、球头铰接、缸体密封等结构的装配合理性，无干涉错位问题，整体模型结构完整，细节还原度高，可直接用于产品结构演示、安装模拟以及相关机械设计的配套选型参考。
