市政供水圆形铸铁井盖及基座结构设计

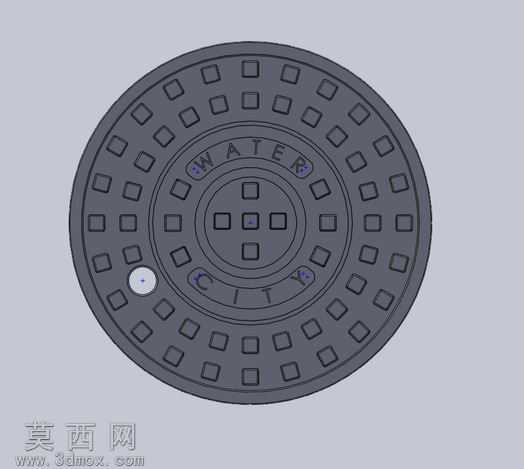

本作品为市政供水场景使用的圆形井盖及配套基座三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循市政井盖的通用尺寸规范与结构受力要求，还原真实井盖的实用结构特征。模型整体为同轴圆形结构，井盖与基座采用适配的止口配合结构，可实现井盖与基座的精准嵌合，避免使用过程中出现移位、翘曲问题，保障路面通行安全。井盖表面采用多圈层防滑纹理设计，最外圈均匀排布方形防滑凸块，凸块尺寸与间距经过合理排布，既保证车辆、行人通行时的摩擦力，也避免纹理过密造成的积污卡滞问题；中间圈层铸有WATER与CITY字样标识，清晰标注该井盖的供水设施属性，便于市政运维人员快速识别设施类型；中心区域设置十字形加强筋结构，搭配中心定位凸点，在不额外增加井盖整体厚度的前提下，有效提升井盖的整体抗弯、抗冲击载荷能力，匹配市政道路的承重使用要求。建模过程中对井盖的边缘倒角、基座的安装孔位、配合面的公差预留都做了精细化处理，材质设定为球墨铸铁材质，渲染时还原铸铁件的深灰哑光金属质感，对表面的铸造纹理、标识的凹陷效果都做了贴合真实工艺的呈现，基座部分设计有对应的承载台阶与安装固定结构，可直接适配井体的安装施工要求。整个模型结构完整，细节还原度高，既可以作为市政设施设计的参考案例，也可用于相关产品的结构受力仿真、施工模拟演示使用，模型的参数化特征支持后续根据不同的承重等级、尺寸要求进行快速调整修改，适配不同场景的使用需求。
