钢筋混凝土结构外转子无刷电机三维设计

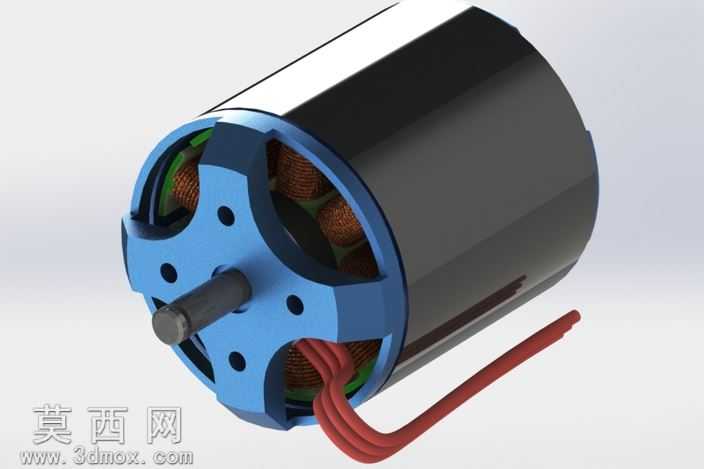

本作品为外转子结构无刷电机的三维建模设计，建模过程依托三维参数化设计软件完成，全程结合三维草图功能完成各部件的轮廓定位与结构搭建，通过多特征组合的建模逻辑完成整机的完整装配。建模初期首先梳理无刷电机的核心结构逻辑，确定外转子壳体、前端盖、定子绕组、输出轴、引出线五大核心模块的尺寸配合关系，通过基准面、基准轴的搭建确定各部件的装配定位基准，避免后续装配出现干涉问题。外转子壳体采用圆柱拉伸特征完成基础轮廓构建，表面做哑光黑色金属材质赋予，模拟实际量产电机的金属外壳质感，壳体与前端盖的配合位置做精准的公差预留，通过配合约束完成同轴度定位，保证转子转动时的同心度要求。前端盖采用蓝色工程塑料材质参数设置，通过拉伸切除完成六个均匀分布的安装孔、通风孔的特征构建，孔位的排布完全匹配定子的安装定位需求，端盖中心位置做轴承安装位的凸台特征，保证输出轴转动时的支撑稳定性。定子部分采用多实体建模方式完成铁芯与绕组的分别构建，铁芯做硅钢片叠压的质感表现，绕组部分采用红棕色铜质漆包线材质，通过阵列特征完成多组绕组的均匀排布，还原无刷电机定子的真实绕线结构，绕组端部的走线做自然的弧度处理，避免生硬的直角转折影响真实感。输出轴采用金属切削质感的材质设置，轴身做定位卡槽的特征构建，匹配外部传动部件的安装需求，轴与端盖轴承位的配合做间隙预留，还原实际装配的公差要求。引出线部分采用柔性线缆建模逻辑，三根红色线缆从端盖侧方的出线孔自然引出，线缆做自然的弯曲弧度处理，表面赋予橡胶绝缘材质的哑光质感，还原电机出线的真实形态。渲染阶段采用工作室柔光环境，调整各材质的反光度与粗糙度参数，让金属壳体的冷硬质感、塑料端盖的细腻质感、漆包线的铜质光泽、线缆的橡胶质感形成清晰的层次区分，多角度展示电机的前端结构、侧面轮廓与出线形态，完整呈现外转子无刷电机的结构细节。整个建模过程通过三维草图与特征建模的结合应用，梳理了无刷电机从零件到装配的完整设计逻辑，验证了各部件的配合合理性，也通过材质与渲染参数的调整，让三维模型兼具结构准确性与视觉真实感，可用于电机结构教学、产品方案展示等场景。
