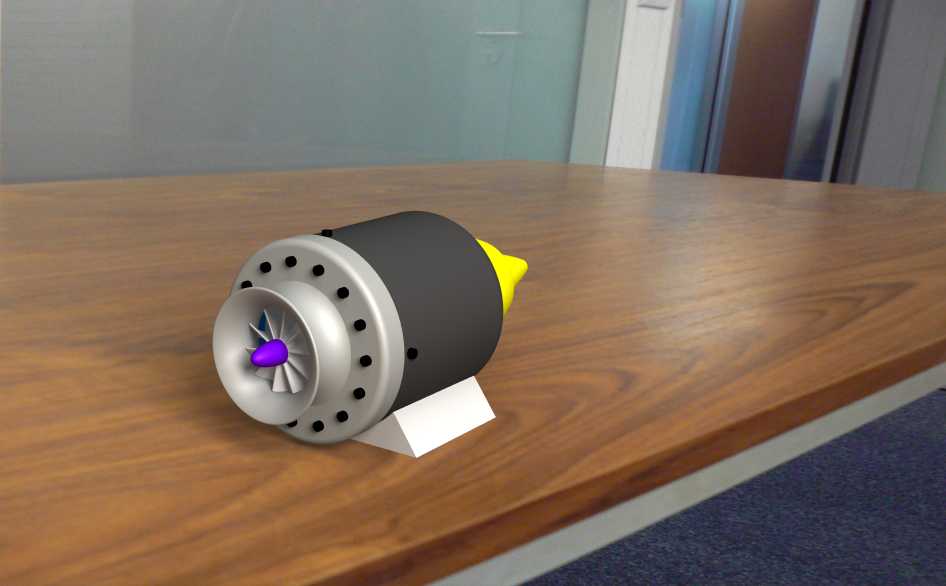

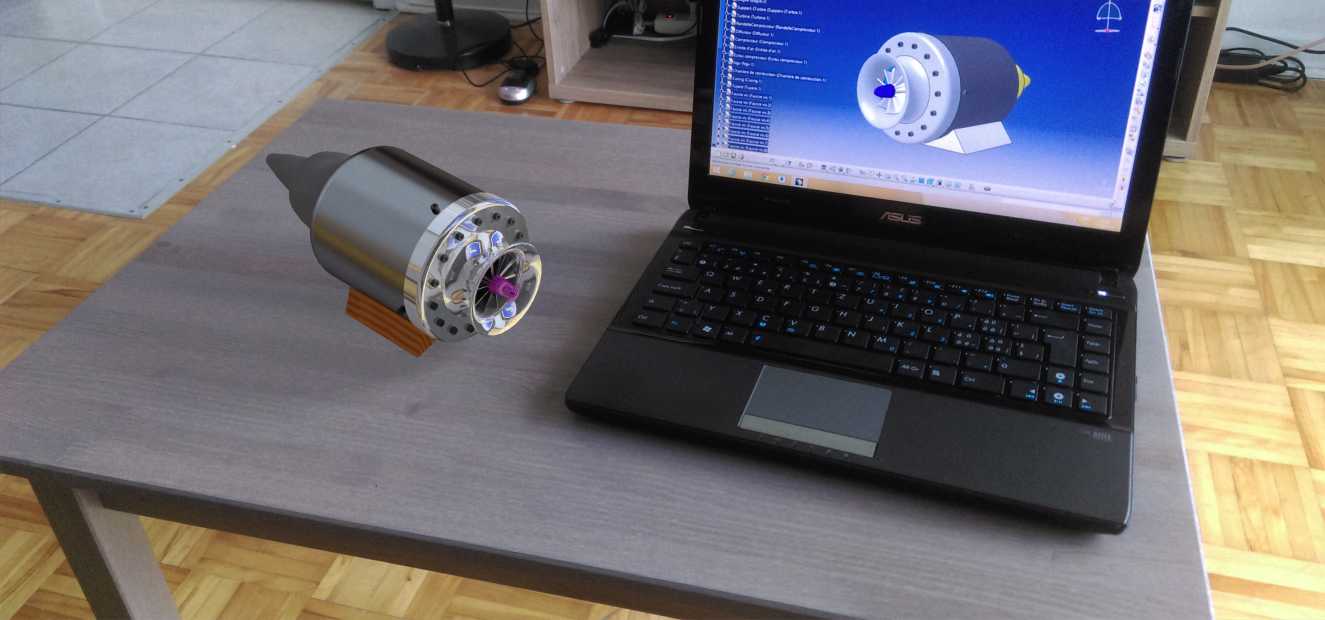

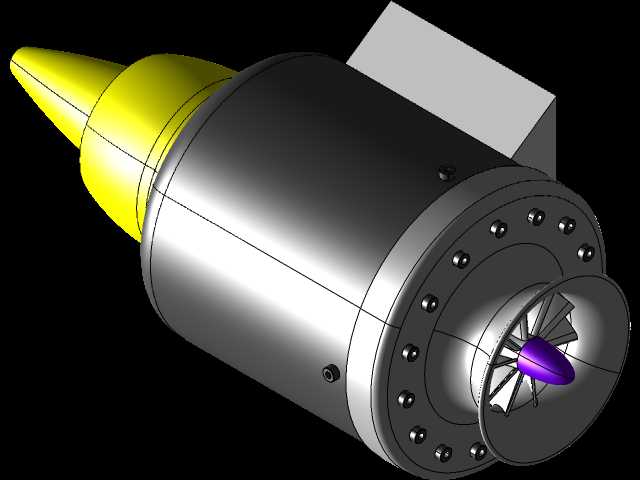

可3D打印的KJ66微型涡喷发动机结构

这款KJ66微型涡喷的简化打印结构，核心面向航模动力配套、小型航空动力教学演示场景，在航模爱好者自制小型固定翼、喷气式航模时，可作为核心动力单元的结构验证件使用，也能用于职业院校航空发动机原理课程的实物展示，帮助学习者直观理解微型涡喷的壳体布局、叶轮安装位置与各部件的配合关系。设计阶段优先考虑了FDM熔融沉积3D打印的工艺特性，所有外露结构均做了最小壁厚校核，避免打印过程中出现薄壁翘曲、支撑难以去除的问题，同时将原本需要多件精密机加的壳体、整流罩、尾喷段整合为适配打印的拆分模块，各模块的拼接止口做了0.2mm的间隙预留，既保证拼接后的同轴度，又不会因为打印公差导致装配卡滞。从功能特性来看，该简化结构保留了原KJ66发动机的核心气动外形轮廓，进气道的收敛角度、压气机腔的容纳空间、燃烧室的外部安装边界、尾喷口的扩张段比例均与真机参数保持一致，打印完成后可直接配套市售的微型涡喷核心转动组件，不需要额外对外形进行二次修磨。安装边界方面，整机最大外径控制在110mm范围内，总长度不含尾锥为180mm，底部预留了标准的航模发动机安装座孔位，孔距适配常见的30cc-50cc航模发动机安装架，不需要额外制作转接板即可固定在航模机身的发动机舱内；进气端与机身蒙皮的对接处做了1.5mm的台阶位，方便粘贴整流蒙皮保证进气流畅，尾喷段的出口直径为42mm，与常见的微型涡喷排气管路尺寸匹配，可直接对接不锈钢延长喷管。设计过程中特意规避了原机加工版本的复杂内部油路、散热翅片等不适合3D打印的结构，将外部的安装凸台、传感器预留位做了平面化处理，降低打印支撑的使用量，同时所有转角位置均做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂。对于需要做原理验证的使用者，该结构的壳体部分可直接作为气流流道测试的载体，在压气机位置、燃烧室位置预留的壁厚足够后期加装温度、转速传感器的安装孔，不需要破坏主体结构即可完成测试改装；整流罩与主体的连接采用了嵌入式卡扣设计，不需要额外使用螺丝固定，拆装时可直接取下查看内部组件的安装状态，日常教学演示时的操作效率更高。
