RC涵道风扇单旋翼带尾桨动力单元模型

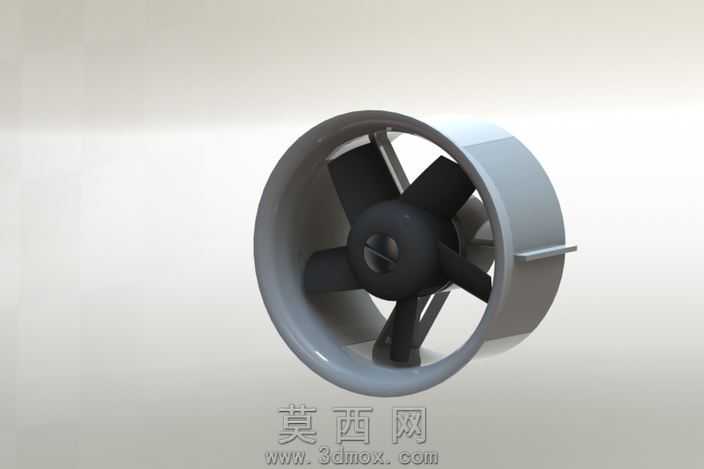

本模型为RC电动涵道风扇动力单元，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循航模动力部件的实际尺寸比例，对涵道外壳、内置叶轮、中心电机座、尾部整流尾桨结构进行了1:1比例的特征还原。涵道外壳采用薄壁圆筒结构建模，内壁做了顺滑的曲面过渡处理，减少气流进出的沿程阻力，外壳外侧预留了装机固定的凸台结构，可直接适配航模机身的安装卡位。内置叶轮为五叶等距螺旋结构，建模时对叶片翼型做了曲面优化，每片叶片的扭转角度从叶根到叶梢呈线性渐变，既保证高转速下的进气效率，也能降低叶片旋转时的紊流噪音，叶片与中心轮毂做了一体化布尔合并，还原真实一体注塑叶轮的结构特征。中心电机座采用十字支撑筋结构与涵道内壁连接，支撑筋做了薄型翼型截面处理，尽可能降低支撑结构对进气气流的遮挡干扰，电机座中心预留了标准无刷电机的安装孔位，可适配常用规格的航模外转子无刷电机。尾部的尾桨结构与涵道主体做了同轴定位设计，尾桨采用小尺寸两叶结构，建模时匹配了主涵道的气流输出方向，可在主气流喷出时同步获得驱动扭矩，实现航向稳定的作用。材质渲染阶段，涵道外壳采用哑光灰色工程塑料材质，添加了细微的磨砂质感纹理，还原注塑航模配件的真实表面质感；叶轮部分采用哑光黑色尼龙材质，在叶片边缘添加了轻微的高光反射效果，模拟碳纤维增强尼龙材质的视觉特征；中心电机部分做了金属质感处理，端盖添加了金属拉丝纹理，还原无刷电机的金属外壳质感。整体渲染采用柔和的影棚布光，在涵道进气侧设置主光源，突出叶轮的结构层次，侧方添加补光弱化阴影，清晰展现涵道内外的所有结构细节。设计思路围绕航模EDF的实际性能需求展开，在保证结构外观还原度的同时，所有部件的装配间隙都按照实际装机公差预留，模型可直接导出用于3D打印验证，也可作为航模动力系统的教学演示模型，直观展示涵道风扇的气流驱动原理与结构组成，对应30000rpm转速下290克推力、30Nmm扭矩的性能参数，模型结构完全匹配该性能下的部件强度需求，支撑筋厚度、叶片厚度都经过结构合理性校验，不存在应力集中的薄弱结构。
