矿用长距离带式输送设备结构设计

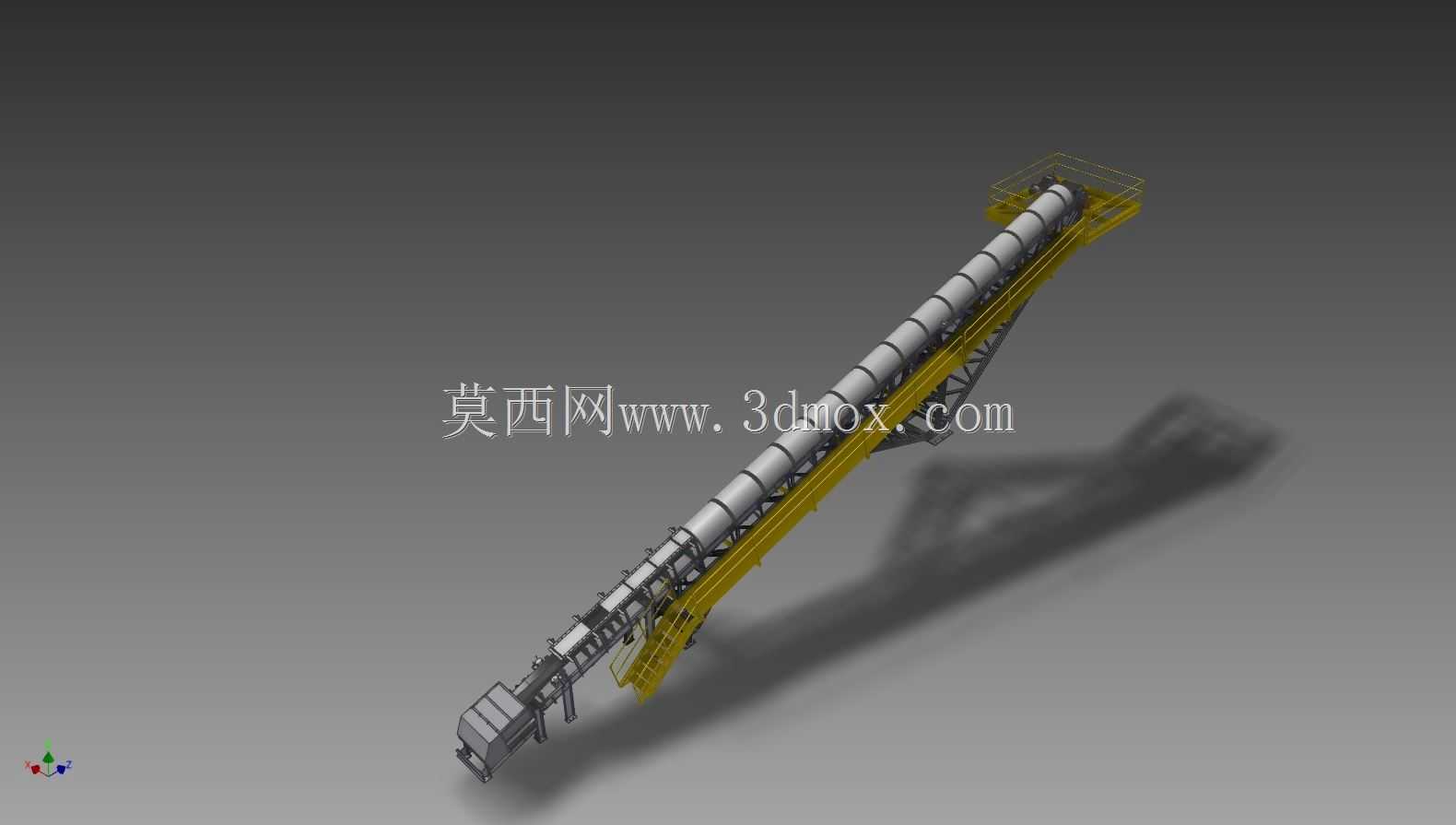

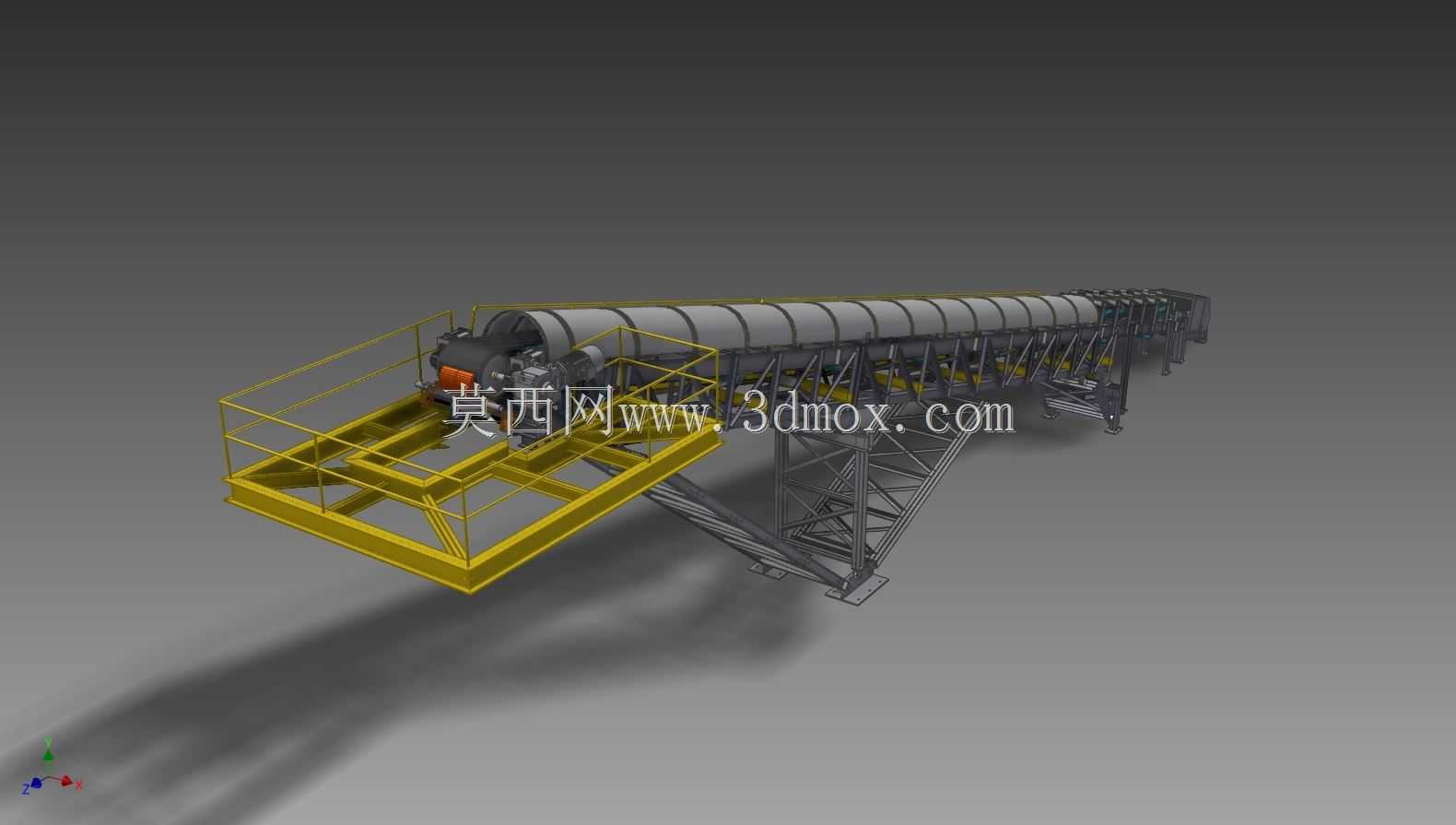

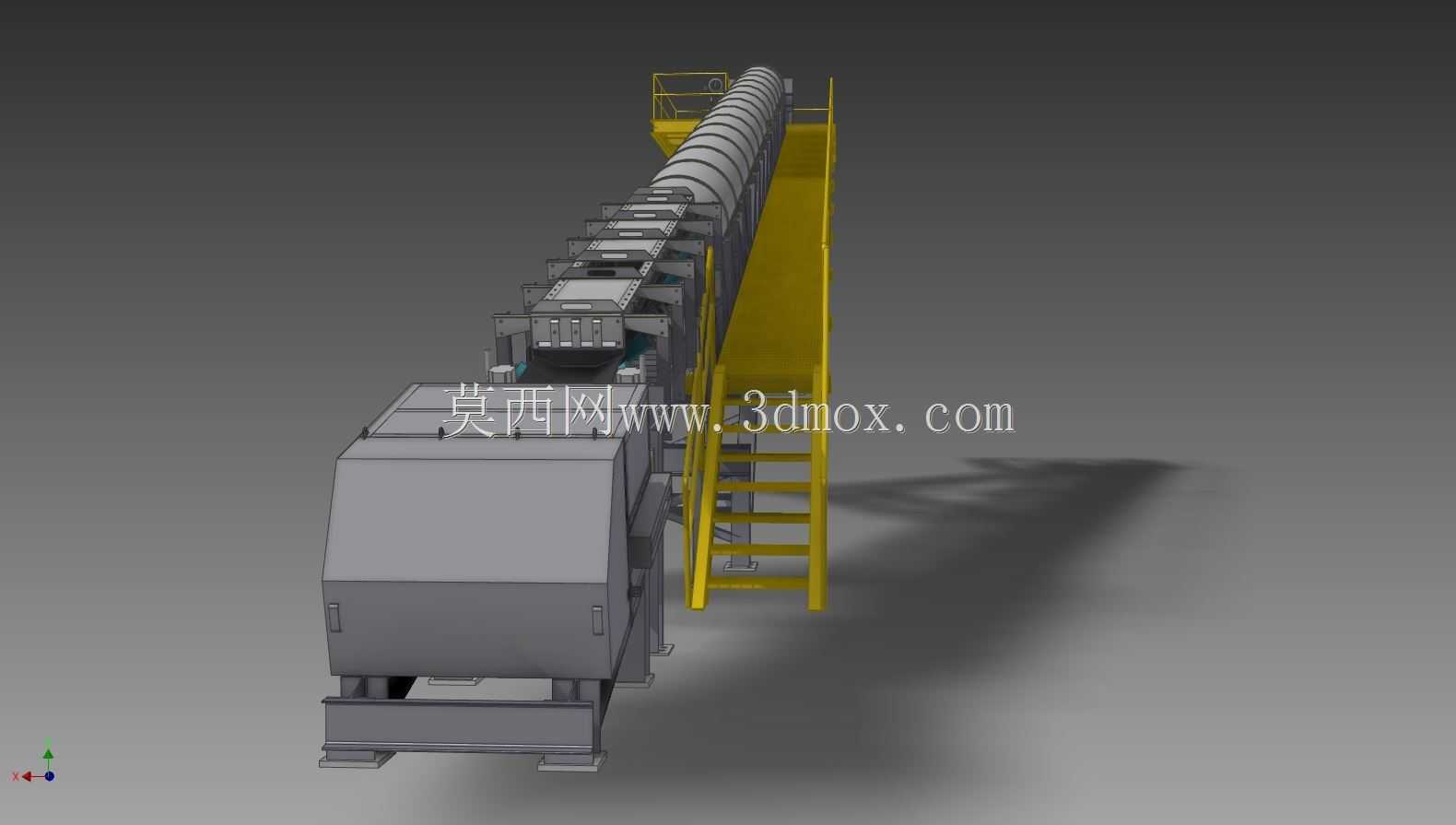

这款带式输送设备主要面向矿山开采作业场景设计，可用于井下采掘工作面、露天矿采场到储料场、选矿厂破碎车间之间的散状物料连续转运，能够适配原煤、矿石、矸石等多种块状、颗粒状物料的长距离输送需求，替代传统的矿车间断运输模式，大幅提升矿山物料转运的作业效率，降低转运过程中的物料撒漏与人力投入成本。设备整体采用大跨度桁架式支撑结构，主输送段沿输送方向设置封闭式防雨防尘罩壳，可有效减少露天作业时物料受风吹雨淋产生的损耗，同时避免输送过程中粉尘飞扬，适配矿山户外复杂多变的作业环境。驱动端设置带安全防护护栏的操作检修平台，平台采用防滑格栅板铺设，周边设置高度符合安全规范的防护栏杆，可供运维人员日常巡检、设备检修时站立操作，驱动单元集成安装在平台基座上，搭配张紧装置、防跑偏托辊组、制动装置等配套组件，保障设备重载启动、长时间连续运行时的稳定性。设计过程中充分考虑矿山现场的安装条件，桁架段采用模块化分段设计，各段之间通过法兰螺栓连接，可根据现场实际输送距离灵活拼接调整，无需在现场进行大量焊接作业，降低现场安装的施工难度与周期。设备的安装边界充分考虑矿山地形起伏特点，支撑桁架可根据现场地势调整支腿高度，适配不同坡度的安装场地，托辊组采用槽型设计，可增大物料与输送带之间的接触摩擦力，避免大倾角输送时物料出现下滑洒落的问题，同时沿输送线每隔固定距离设置纠偏托辊，可自动纠正输送带运行过程中的跑偏问题，减少输送带的异常磨损，延长设备整体使用寿命。设备尾部设置受料斗结构，可与采掘设备、破碎设备的出料口精准对接，导料槽采用耐磨衬板设计，可承受大块物料下落时的冲击，减少物料对输送带的直接砸损，头部设置卸料罩与清扫器，可在卸料位置将物料完全导出，同时刮除输送带表面粘附的细料，避免回程段带料造成的设备磨损与场地污染。整体结构设计充分兼顾重载输送的结构强度与现场运维的便捷性，所有易损部件均采用快拆式安装结构，可在设备不停机或短停机的状态下完成易损件更换，最大程度降低设备维护对矿山连续生产作业的影响。
