三级伸缩皮带输送设备结构设计

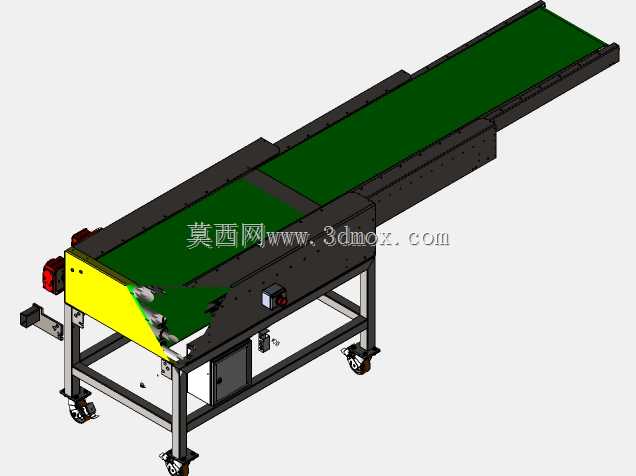

这款三级伸缩皮带输送设备，主要面向仓储物流分拣、电商仓库出入库装卸、生产车间工序间物料转运、快递网点包裹集散等场景设计，能够灵活适配不同作业距离的物料传输需求，解决固定长度输送机无法适配多变作业点位、装卸货时距离差难以填补的痛点。在实际作业中，该设备可根据装卸货位与物料堆放点的间距，自由调整伸出段的长度，无需额外接驳多台固定输送机，既减少了设备占用的场地空间，也省去了多设备对接调整的繁琐步骤，尤其适合货车装卸货时，将皮带直接延伸至车厢内部，减少人工搬运的行走距离，大幅降低装卸作业的劳动强度，提升散件、箱装物料的转运效率。设备底部配置了带刹车的万向脚轮，可根据作业需求灵活推移变换作业位置，到位后锁定脚轮即可保证设备运行时的稳定性，无需复杂的地脚固定安装，适配临时作业点位、多工位轮换作业的使用需求。设备采用三段式嵌套伸缩机架结构，设计时充分考虑了伸缩行程的顺滑性与结构刚性，嵌套段采用高精度滑动配合结构，伸出后不会出现皮带跑偏、机架下垂的问题，可保证长距离输送时的运行平稳性；驱动端布置在设备固定段侧方，结构紧凑不占用输送面空间，传动结构隐藏在机架内部，既避免作业时杂物卷入传动部件，也降低了运行过程中的安全隐患。皮带采用绿色防滑PVC材质，表面摩擦力充足，可输送箱装货物、袋装物料、零散包裹等多种类型的货品，输送过程中不会出现物料打滑偏移的问题；机架侧边预留了传感器、挡边机构的安装位，可根据实际使用需求加装计数、分拣、防掉落等附属配件，拓展设备的使用功能。设备的固定段机架采用方管焊接框架结构，整体刚性充足，底部框架预留了电气元件安装仓，可将控制开关、接线端子等部件收纳在内，避免外露磕碰损坏；头部伸缩段做了圆弧过渡处理，避免伸缩过程中剐蹭货物或作业人员。安装时仅需保证放置地面平整，锁定脚轮后即可接电使用，无需复杂的地基施工，伸缩行程可覆盖常规2到3倍的固定段长度，能够适配不同深度的货车车厢、不同间距的生产工位，在狭小场地内也能通过收缩机身减少占用空间，闲置时可收缩后推移至角落存放，大幅提升场地的空间利用率。
