90度转弯链条箱式物料输送弯头设备

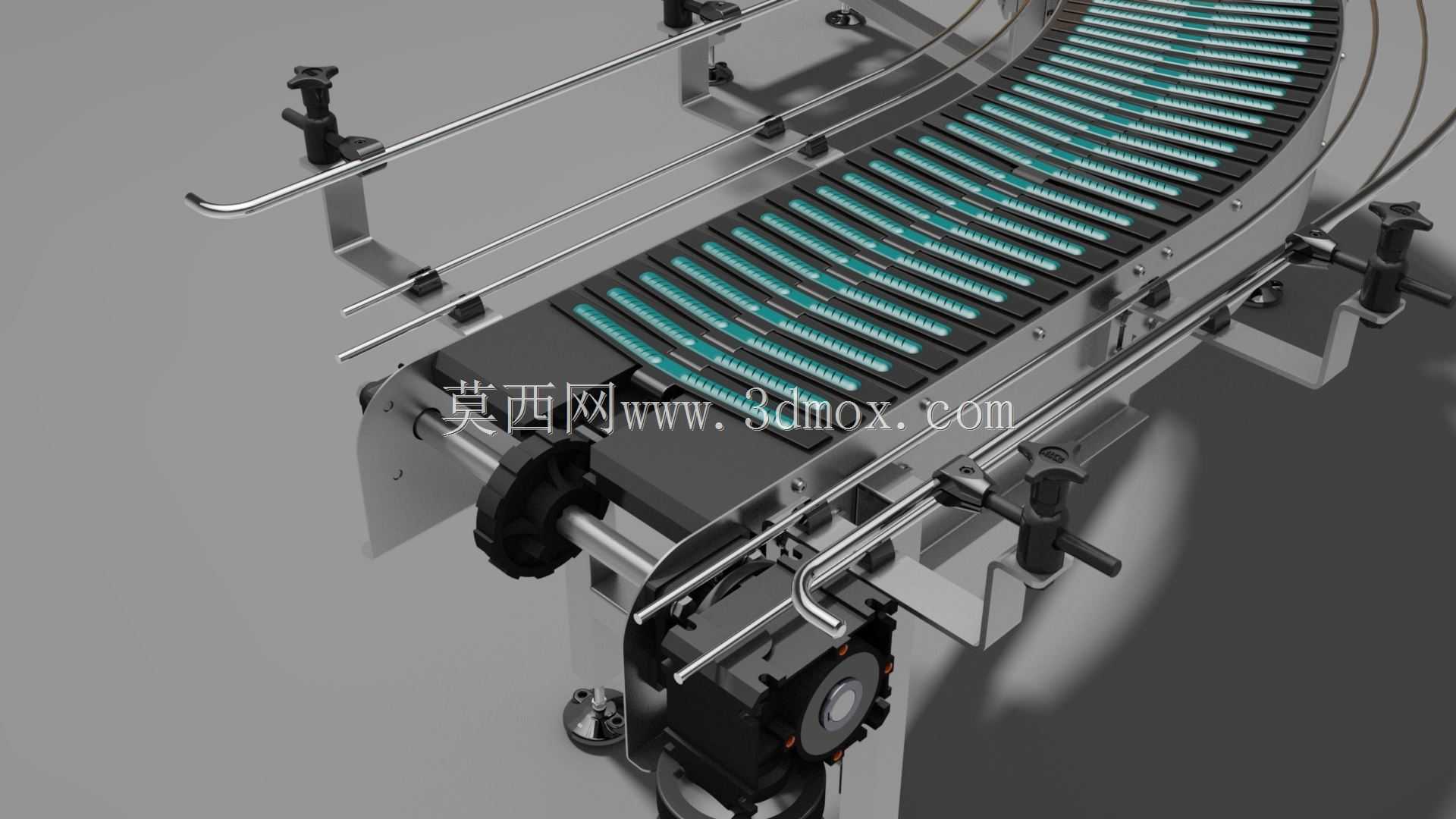

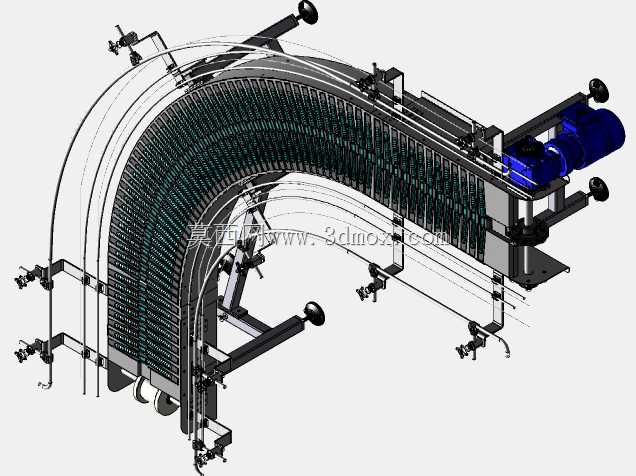

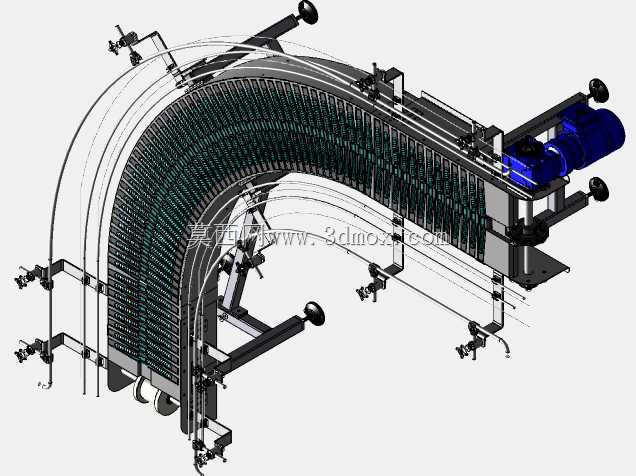

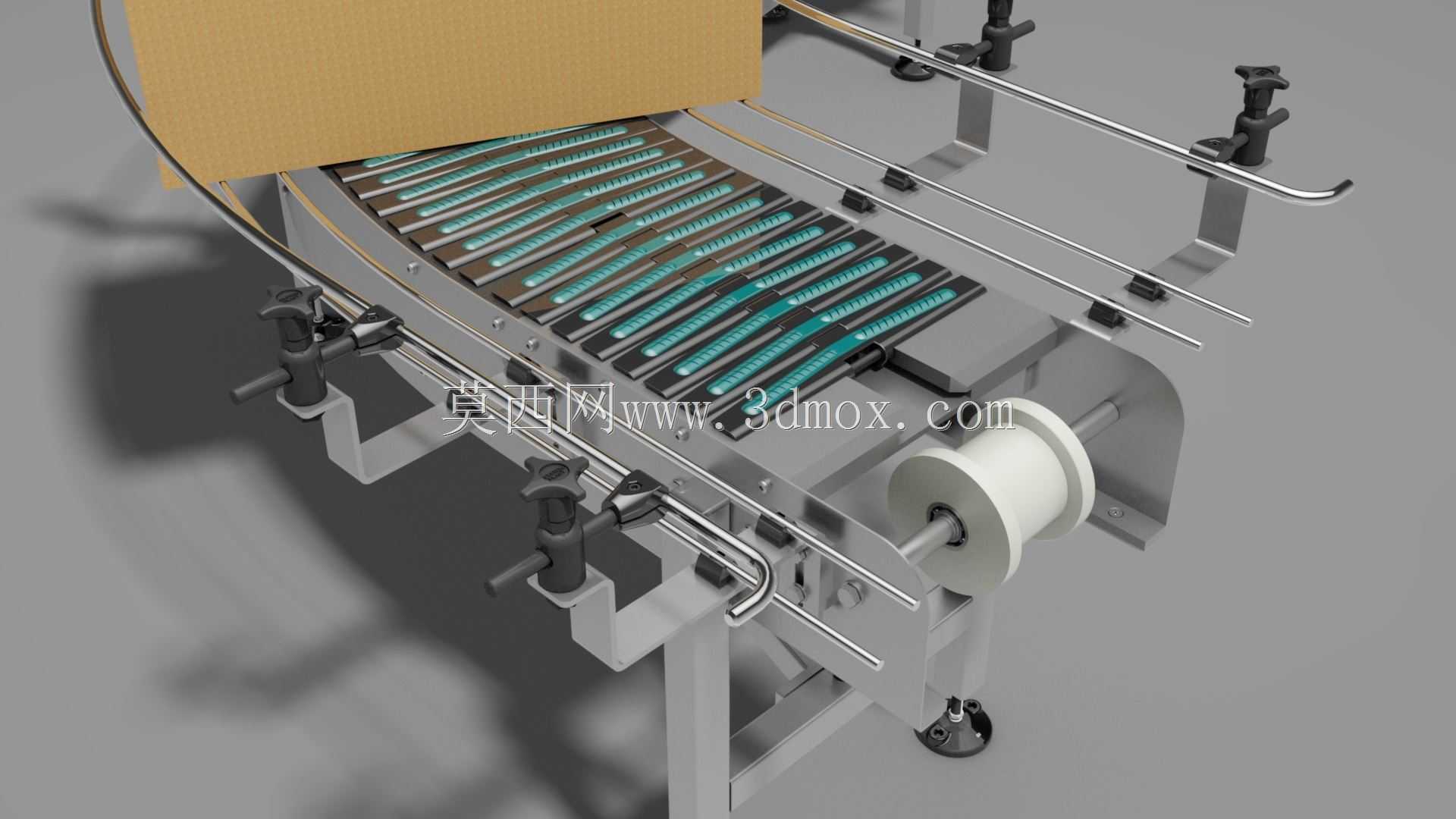

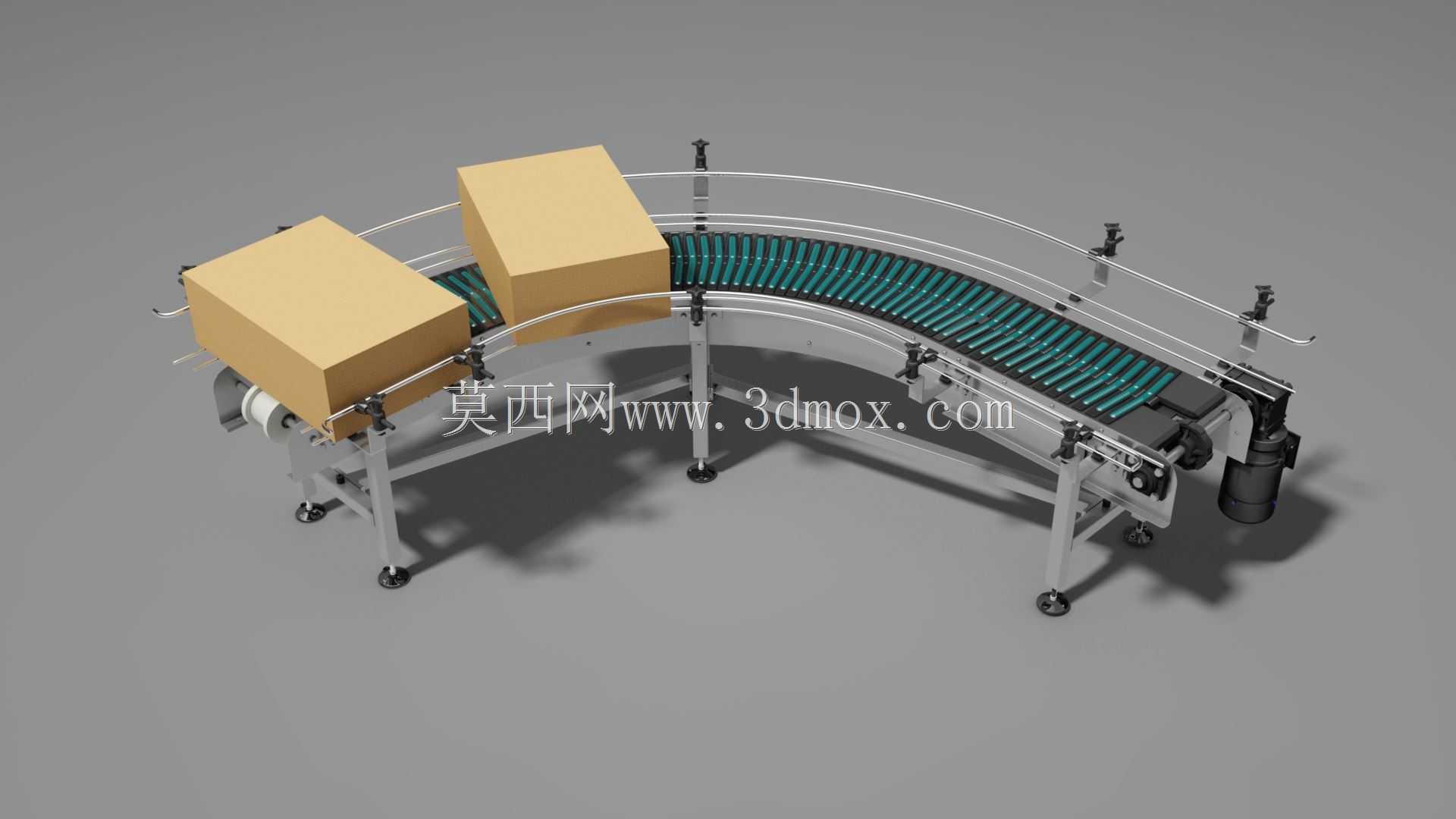

这款转弯输送设备主要应用于生产流水线的布局转向环节，在包装、仓储分拣、食品加工、日化品生产等需要连续输送箱装物料的场景中，能够在有限的车间空间内完成输送线路的90度转向衔接，替代多段直线输送加转角推料的复杂结构，大幅缩减输送系统的占地空间，避免物料在转角处的卡顿、掉落问题，保障整线输送的流畅性。设备实际用途是承接上游直线输送段送来的箱式包装物，通过弯道段的连续载运将物料平稳转向后输送至下游工位，可适配纸箱、塑料周转箱等硬质规整箱体的输送作业，无需额外配置转角转向机构，减少整线的动力点位与故障节点。在功能特性上，设备采用链板作为承载输送面，链板表面做防滑处理，转弯段的链板排布贴合弯道曲率，配合两侧的可调式护栏，能够根据输送箱体的尺寸调整护栏间距，防止箱体在转弯过程中因离心力出现偏移、滑落；支腿配置可调节脚杯，能够适应不平整的车间地面，快速调整设备整体水平度与输送高度，匹配上下游输送线的对接高度；驱动端采用集成式动力单元，动力输出稳定，运行噪音低，输送速度可根据整线节拍做适配调整。设计思路上，这款转弯输送弯头以1000mm转弯半径为核心设计基准，弯道段的导轨弧度经过精准校核，保证链板在弯道运行时无卡滞、无异常磨损，机架采用不锈钢型材搭建，兼顾结构强度与耐腐蚀性能，可适配多尘、潮湿的生产车间环境；护栏采用立式支架加圆杆的结构，支架位置可沿机架侧边的安装槽灵活调整，无需重新打孔即可适配不同宽度的箱体输送需求。外形尺寸与安装边界方面，设备整体为90度扇形布局，转弯半径1000mm，进出料端预留有直线对接段，可直接与同宽度的直线链板输送机做拼接安装，支腿的高度调节范围可覆盖常规输送线600mm至900mm的作业高度区间，安装时仅需固定脚杯位置、对接动力线路即可投入使用，无需复杂的现场改制，能够快速嵌入现有生产输送系统中，完成转角段的输送功能补全，帮助企业优化车间生产线的布局走向，提升空间利用率。
