科幻风格叶片叶轮三维结构设计

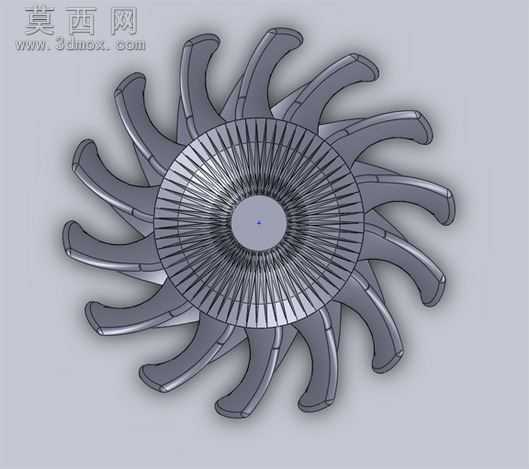

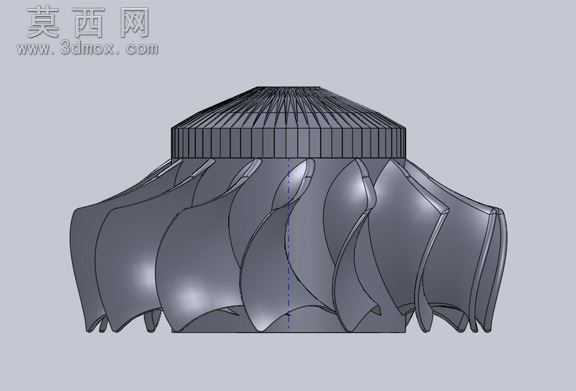

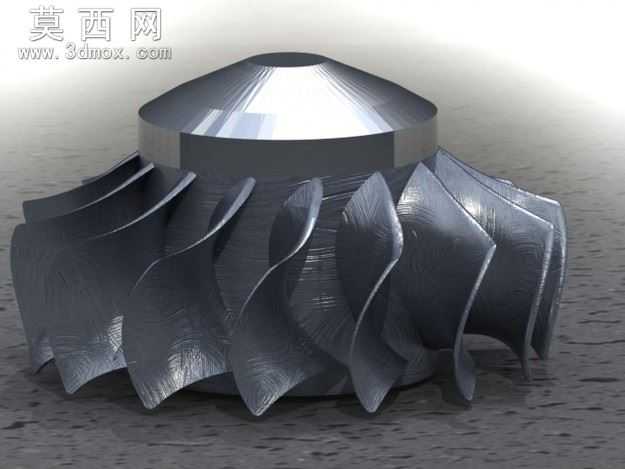

本款叶片叶轮采用科幻化比例设计思路完成三维建模，整体结构围绕中心轮毂做圆周对称布局，建模过程中先完成中心轮毂的基准特征创建，以轮毂圆心为阵列基准点，先绘制单片叶片的空间扫掠路径，通过多截面曲面命令生成单片叶片的基础实体，再对叶片边缘做平滑圆角过渡处理，避免应力集中的同时优化流体通过的曲面顺滑度。叶片造型突破常规工业叶轮的直板型设计，采用向外舒展的弯曲弧面结构，每片叶片的弧度经过参数化调整，从轮毂连接处的窄面逐步过渡到外端的宽弧面，曲面曲率连续无断点，既保留科幻感的视觉张力，也符合流体力学的基础导流逻辑。中心轮毂区域做了密集的径向辐条式结构设计，通过圆周阵列命令生成均匀排布的细辐条，既减轻整体模型重量，也还原了科幻机械的精密质感，建模时对辐条与轮毂、辐条与内圈的连接处做了一体化布尔运算，保证结构衔接处无破面、无重叠。材质渲染阶段采用哑光金属灰作为基础材质，添加细微的金属颗粒质感提升真实度，对叶片边缘做轻微的高光处理，突出曲面的弧面起伏，中心轮毂位置添加微小的定位基准点，还原建模过程中的定位参考特征。设计过程中反复调整叶片的外伸角度与弯曲曲率，保证16片叶片圆周阵列后间距均匀，相邻叶片之间的流道宽度一致，整体模型无几何错误，可直接用于科幻场景道具渲染、机械结构教学演示，也可作为特种泵阀叶轮的创意设计参考，模型结构完整，曲面质量高，各特征参数可编辑调整，方便后续根据实际需求修改叶片数量、弯曲弧度与整体尺寸。
