蒸汽制动器驱动操作阀结构设计

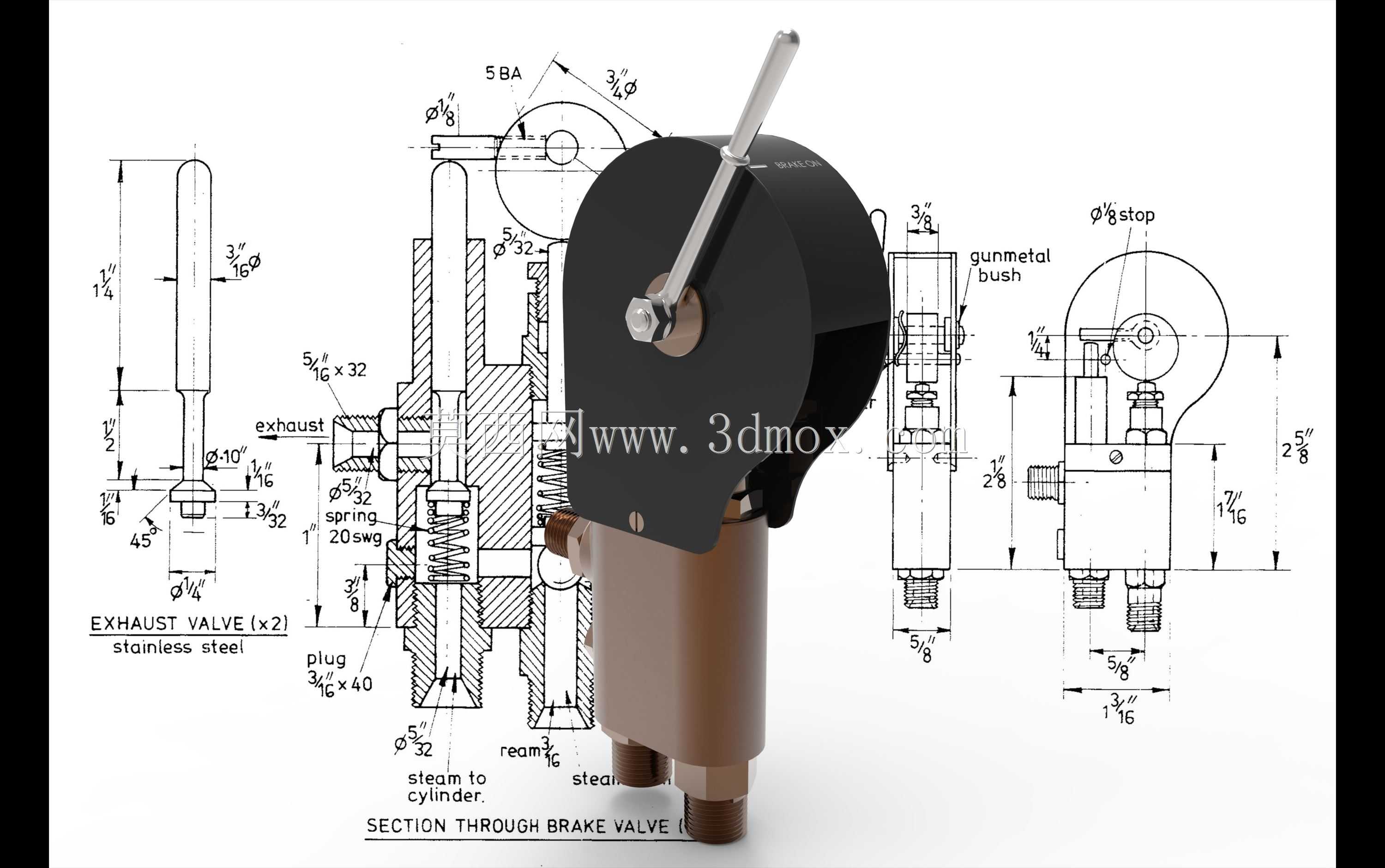

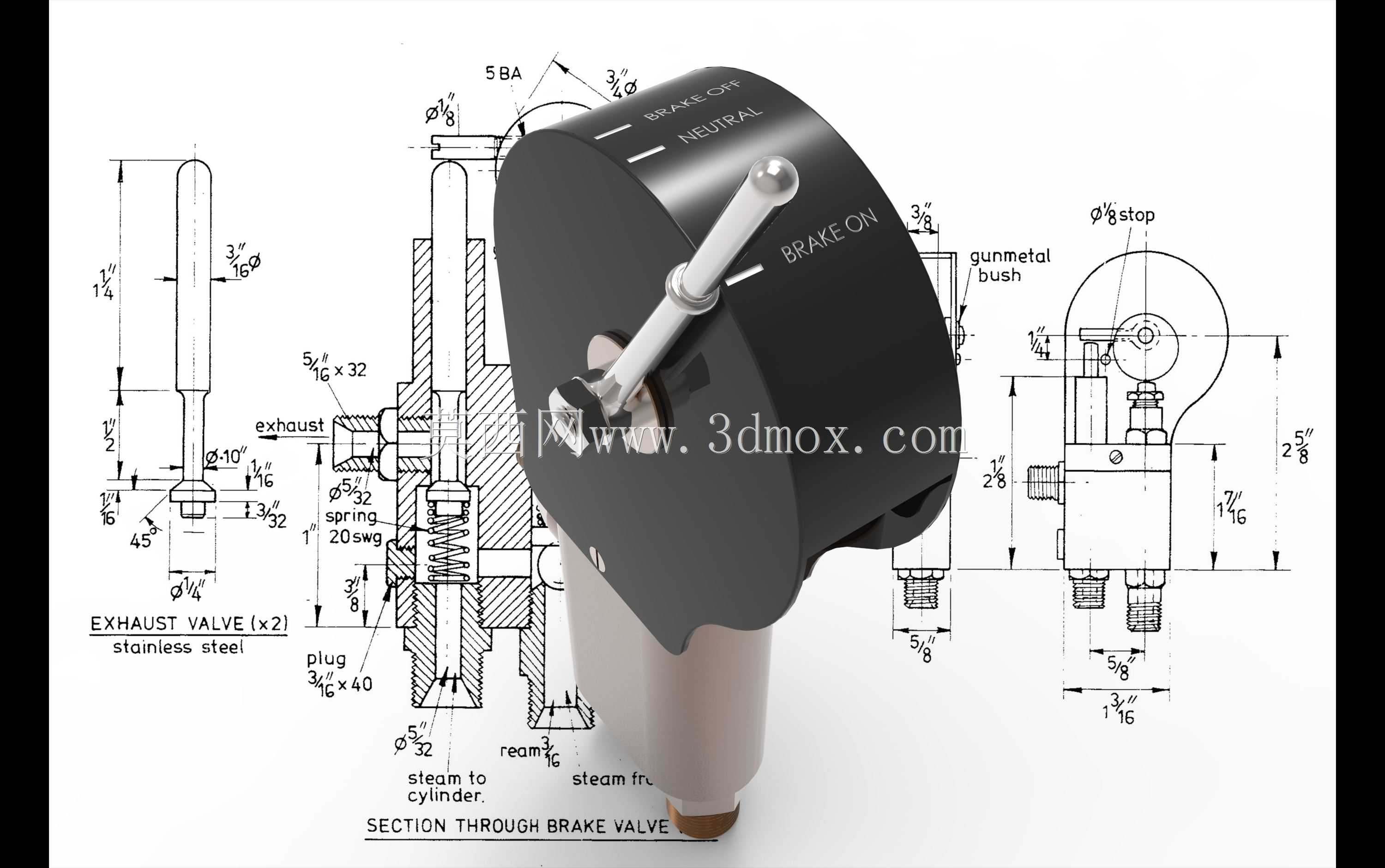

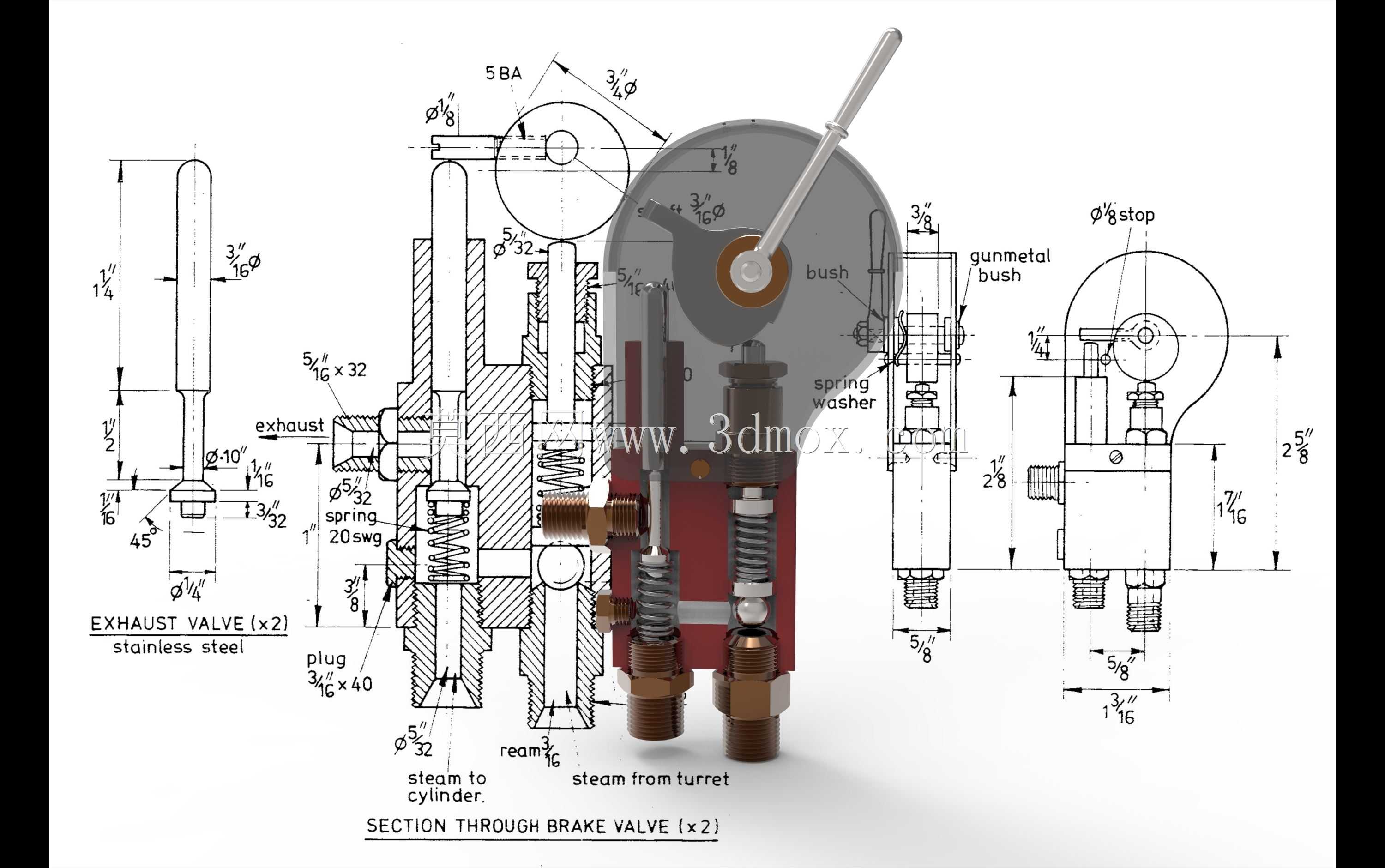

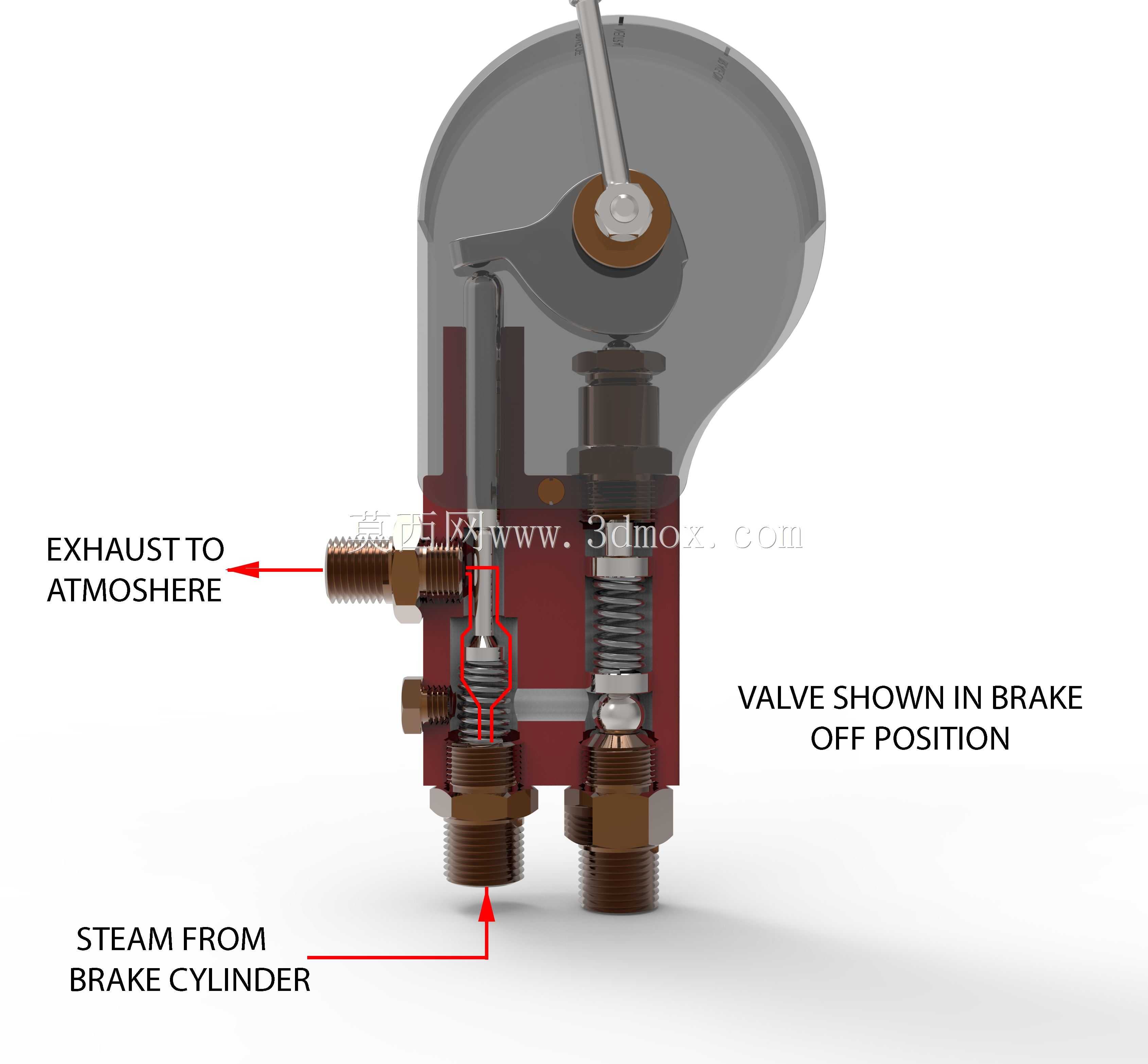

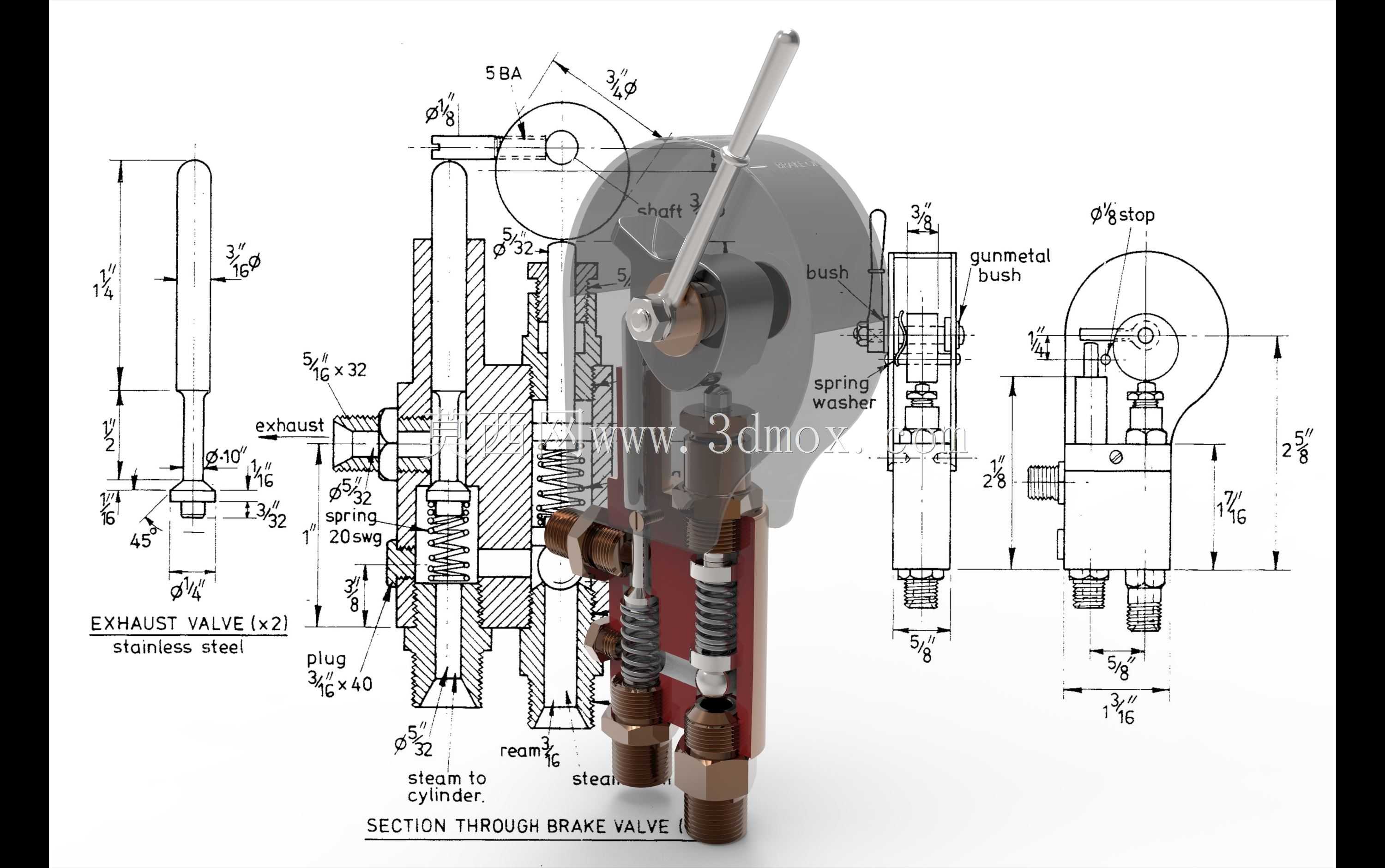

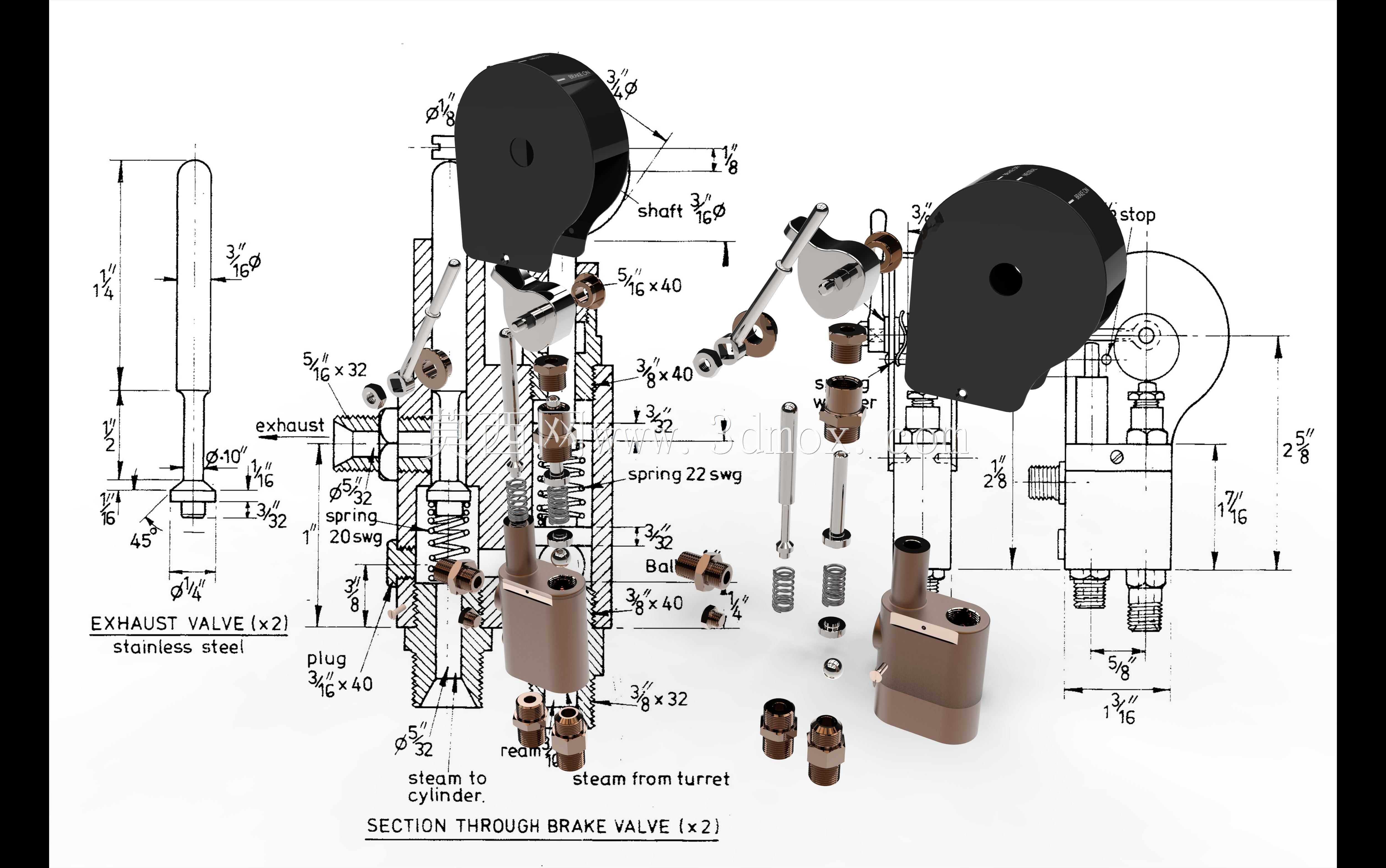

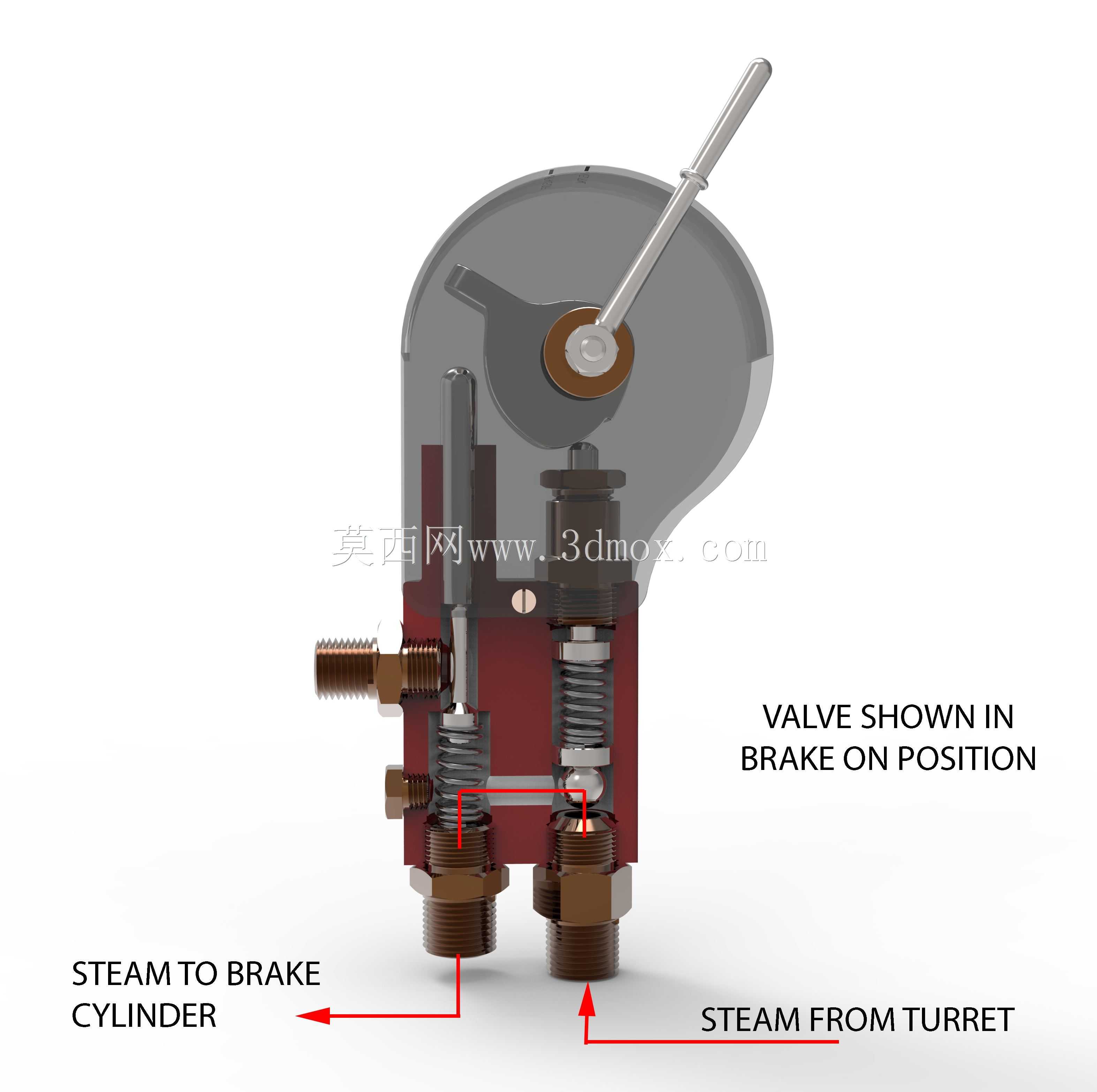

该蒸汽制动器驱动操作阀主要应用于以蒸汽作为动力源的工业制动系统场景，常见于蒸汽动力设备、老式蒸汽机车、蒸汽驱动工业机组的制动回路中，作为制动动作的核心控制元件，承担着蒸汽通路切换、制动压力调节、执行机构驱动的关键作用，能够精准控制进入制动执行缸的蒸汽流量与压力，实现制动动作的平稳触发、保压维持与快速释放，保障整套蒸汽动力设备的运行制动安全。从功能特性来看，该阀组集成了排气阀、制动主阀、压力调节弹簧组件、操作驱动机构多个功能模块，配套的两个不锈钢排气阀可在制动释放阶段快速排走阀腔与管路内的残余蒸汽，避免余压导致制动拖滞；不同刚度的弹簧组件分别承担阀瓣复位、压力阈值限定的作用，可根据输入蒸汽压力自动适配阀口开度，保证输出的驱动蒸汽压力稳定在制动执行机构的额定工作区间；顶部的手动操作驱动机构可实现人工干预下的制动触发与解锁，适配应急操作、调试工况下的手动控制需求。设计过程中，整体采用模块化集成思路，将多组阀件、控制组件整合在统一的阀体内，减少了外接管路的连接点，降低蒸汽泄漏风险；流道设计采用平滑过渡结构，减少蒸汽流动过程中的压损与紊流，提升阀组响应速度；所有与蒸汽接触的部件均适配高温湿蒸汽的工作环境，运动部件采用耐磨配合结构，延长阀组在频繁启停制动工况下的使用寿命。外形尺寸与安装边界方面，该阀组采用立式布局结构，操作手柄位于阀体侧上方，操作行程符合人工操作的人机工程学要求，阀体底部设置标准化的蒸汽输入、输出、排气接口，接口尺寸适配常规蒸汽管路的连接规格，安装时可通过阀体上的安装孔直接固定在设备机架或管路上，预留的操作空间可满足日常手动操作、部件检修的空间需求，无需额外改动周边管路布局即可完成替换安装。
