四通式流体输送控制用阀体结构

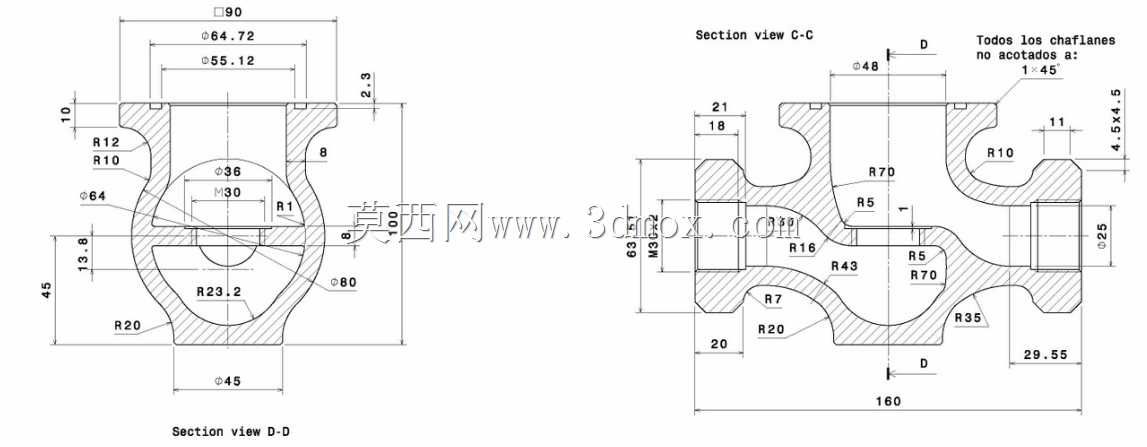

该阀体作为流体管路系统中的核心承压壳体部件，主要应用于多通路流体换向、介质合流与分流的工业管路场景，常见于化工流体输送、市政给排水、暖通空调循环、小型液压动力回路等需要对多路介质进行通断与流向管控的系统中，承担着容纳内部启闭件、密封组件、连接外部管路、承受介质工作压力的核心作用，是多通路控制阀的主体承载结构。从功能特性来看，该阀体采用四通式结构设计，四个接口沿不同方向排布，可实现单路输入三路输出、三路输入单路合流，或是相邻通路交叉换向的介质管控需求，阀体内部流道采用圆弧过渡设计，尽可能减少介质在流道内部的转向阻力，降低介质输送过程中的压损，同时避免流道内部出现直角死角造成介质残留、杂质沉积的问题，适配水、轻质油品、低压气体等多种洁净流体的输送管控。从设计思路层面，该阀体在结构设计时充分考虑了承压性能与加工工艺性的平衡，阀体外部在各接口衔接位置设置了渐变式加强筋结构，既能够增强阀体整体的结构强度，承受介质工作时的内压应力与管路安装带来的外部载荷，又不会造成过多的材料冗余，兼顾了结构强度与轻量化的需求；各接口端部设计有内螺纹连接结构，可直接与对应规格的外螺纹管路进行旋接装配，无需额外配置过渡接头，降低现场安装的复杂度；阀体内部流道的轮廓尺寸经过反复校核，确保与内部装配的阀芯、密封件尺寸精准匹配，保证启闭件动作时不会与壳体内壁发生卡滞，同时让密封面能够获得足够的装配压紧力，避免介质出现内漏问题。从外形尺寸与安装边界来看，该阀体主体最大外轮廓长度为160mm，各接口的外径尺寸为90mm，接口处的内螺纹规格适配常规公称通径的低压管路，安装时仅需在管路排布时预留出对应四个方向的管路连接空间，同时预留足够的扳手操作空间用于接口螺纹的旋紧作业即可，阀体整体结构紧凑，不需要过大的安装占地空间，能够适配空间较为局促的管路布设场景。阀体外部的所有棱角位置都做了圆角处理，既能够消除加工过程中产生的应力集中点，提升阀体长期承压使用的结构稳定性，也能避免安装维护过程中尖锐棱角对操作人员造成划伤，提升现场作业的安全性。
