三通式法兰连接流体换向阀体结构设计

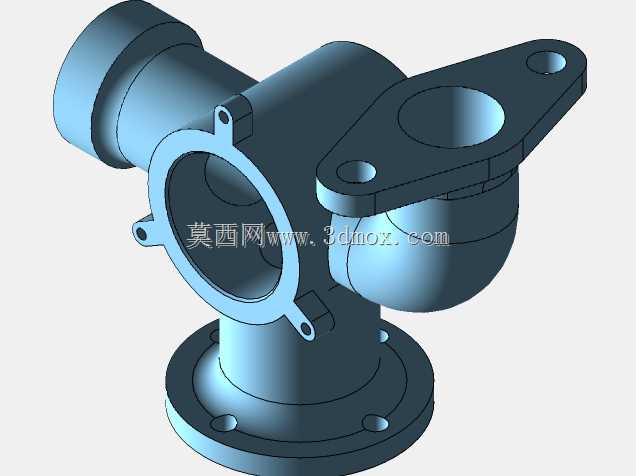

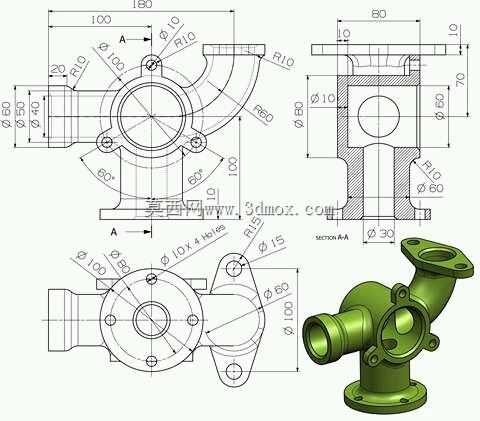

这款三通换向阀体是流体输送管路系统中的核心承压构件，主要应用在工业给排水、暖通循环、化工介质输送、车用流体管路等需要对流体流向进行切换、分流或合流的作业场景中，能够在不额外增设管路支路的前提下，实现单路输入双路输出、或是双路输入单路输出的流体路径调整，有效简化管路排布结构，减少管路连接节点的泄漏风险。从实际使用功能来看，该阀体作为流体换向装置的外壳承载件，内部需要配合密封阀芯、启闭件完成通路的切换控制，壳体本身需要承受管路内的流体压力，同时要适配不同方向的管路对接需求，三个接口分别对应不同的管路走向，能够满足多方向的流体导通需求，避免管路强行弯折带来的流阻增大、应力集中问题。在设计思路上，这款阀体采用了一体化铸造成型的壳体结构，主体为中空回转腔室作为阀芯的安装容纳空间，三个方向的连接接口分别做了结构强化设计：底部接口采用带安装孔的法兰盘结构，通过周向均匀布置的螺栓孔实现与下方管路的刚性密封连接，保证垂直方向的管路对接强度；侧方水平接口采用外凸的承插式结构，适配水平方向的管路插接安装；上方斜向接口同样采用法兰连接结构，对应斜向支路的管路对接。整体外形尺寸经过精准校核，主体安装基准面的定位尺寸、各接口的中心距、法兰盘的安装孔位都做了明确的尺寸约束，各接口的管径尺寸匹配常规通用管路的通径规格，安装边界充分考虑了现场装配的操作空间，相邻接口之间的间距预留了螺栓紧固的操作余量，法兰盘的厚度、壳体的壁厚都根据承压需求做了等强度设计，在转角、接口衔接位置做了圆弧过渡处理，既能够降低流体在腔体内的流动阻力，减少介质冲刷带来的壳体磨损，也能有效消除铸造应力集中，提升壳体的承压抗变形能力。壳体外部的凸台、加强筋结构既作为安装定位的基准，也进一步提升了整体结构的刚性，避免在管路压力波动、外部受力时出现壳体变形导致的密封失效问题，所有连接端面的加工余量都在设计阶段做了预留，能够满足后续机加工的精度要求，保证装配后的密封性能。
