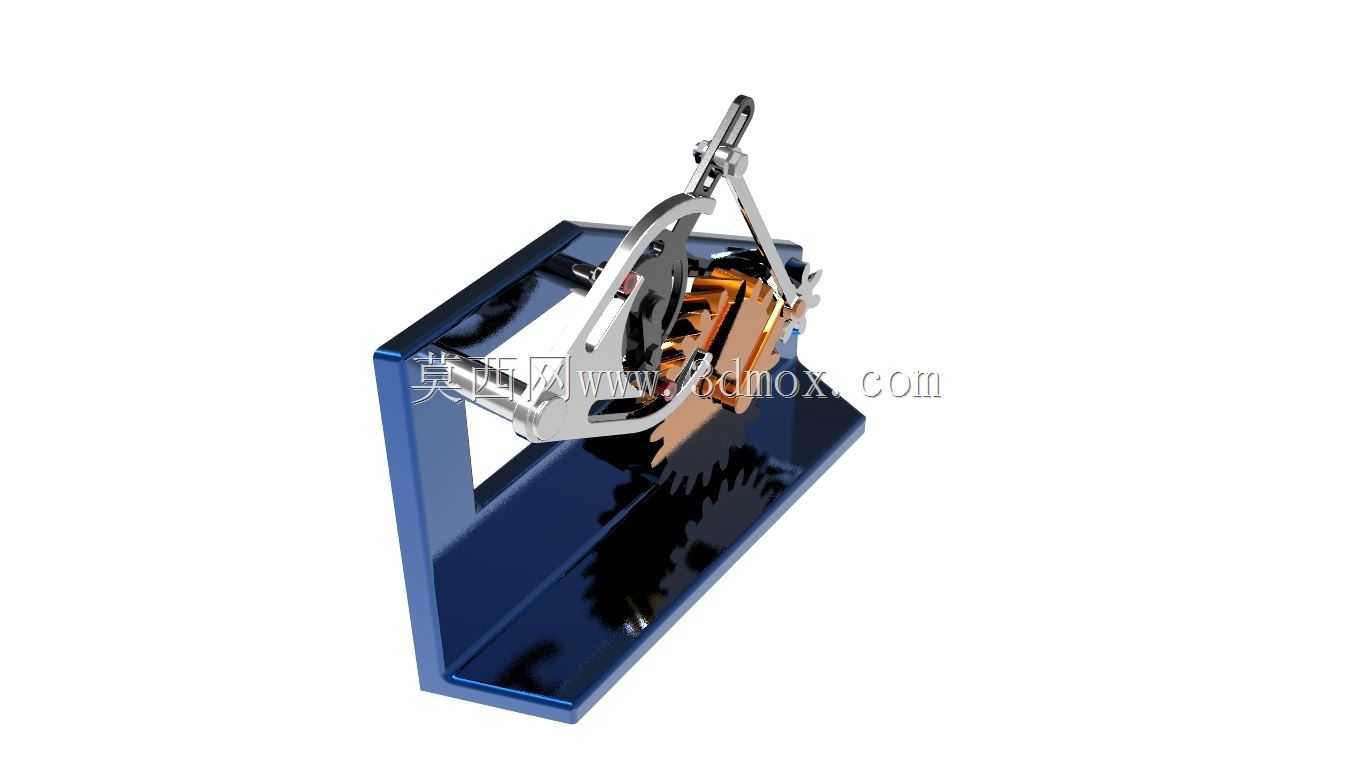

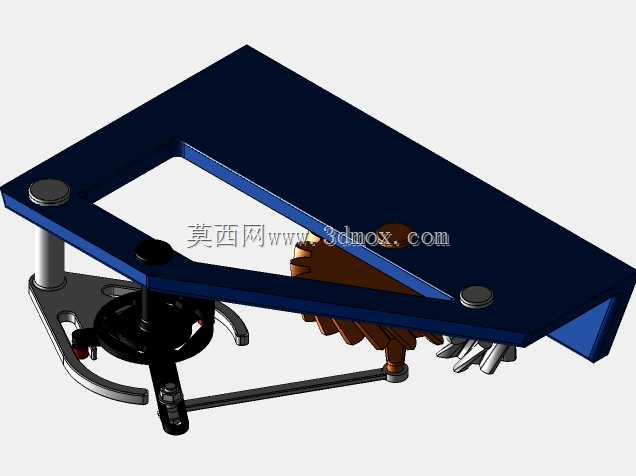

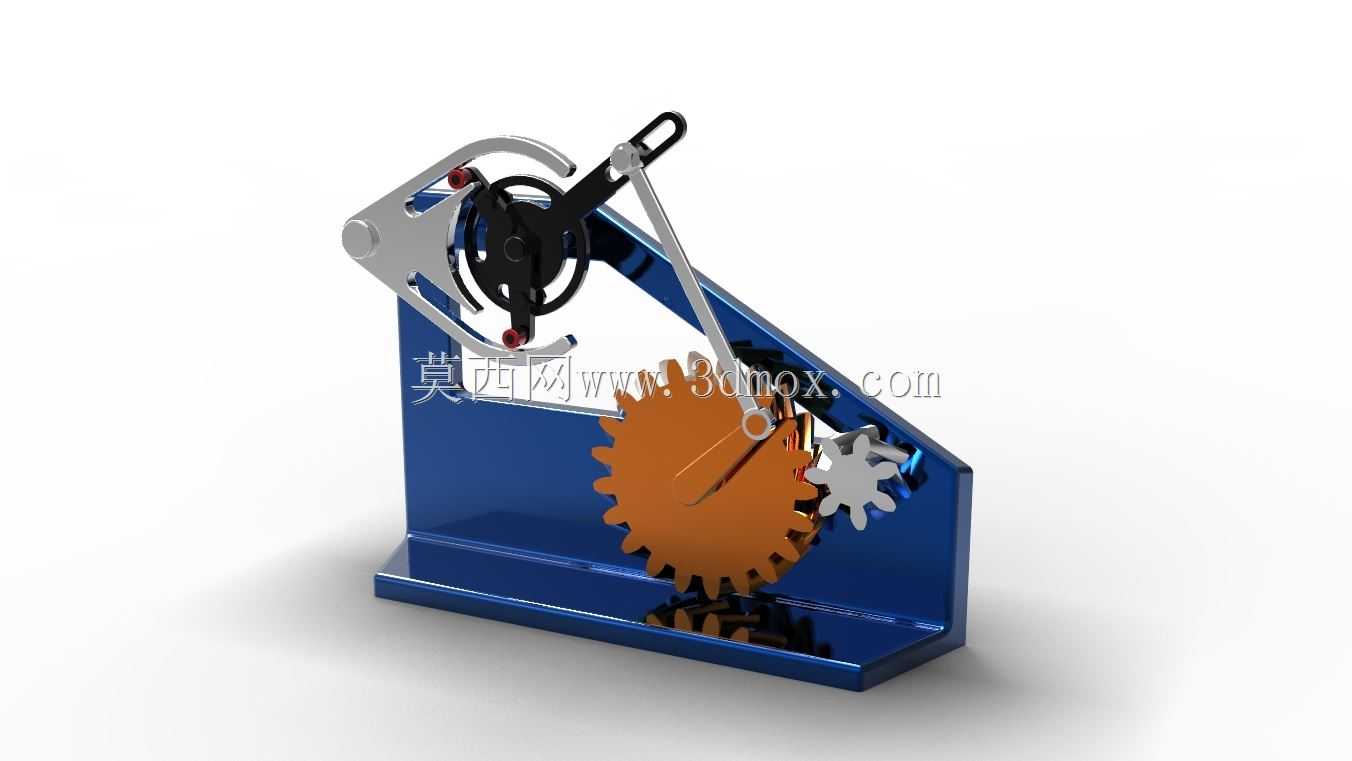

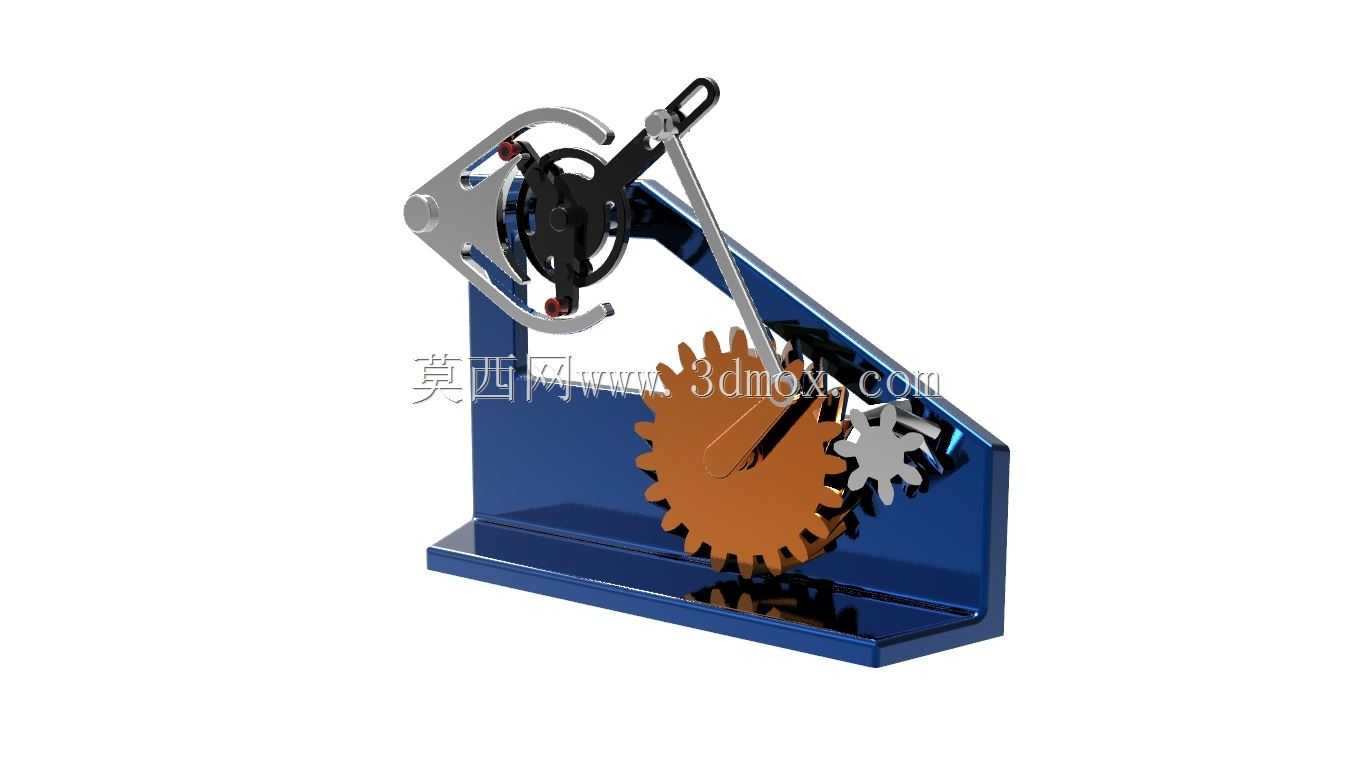

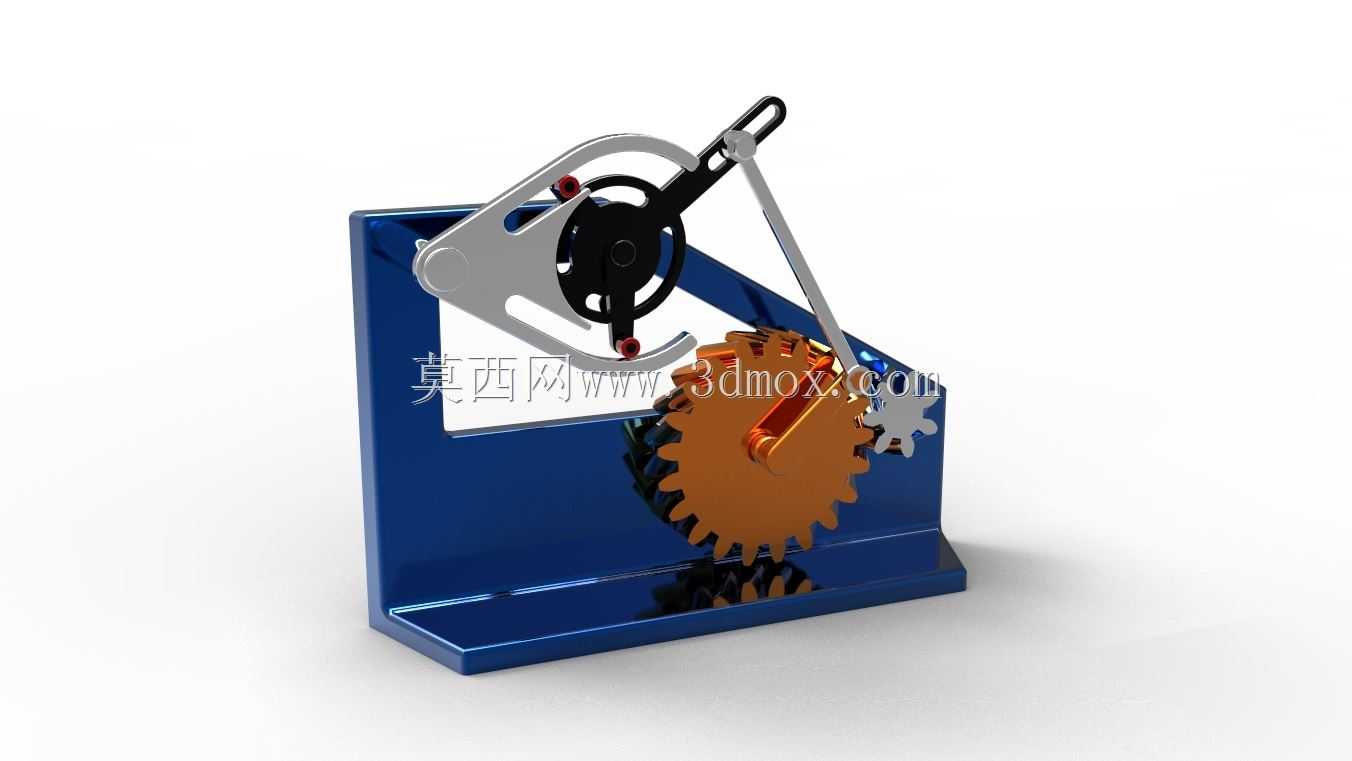

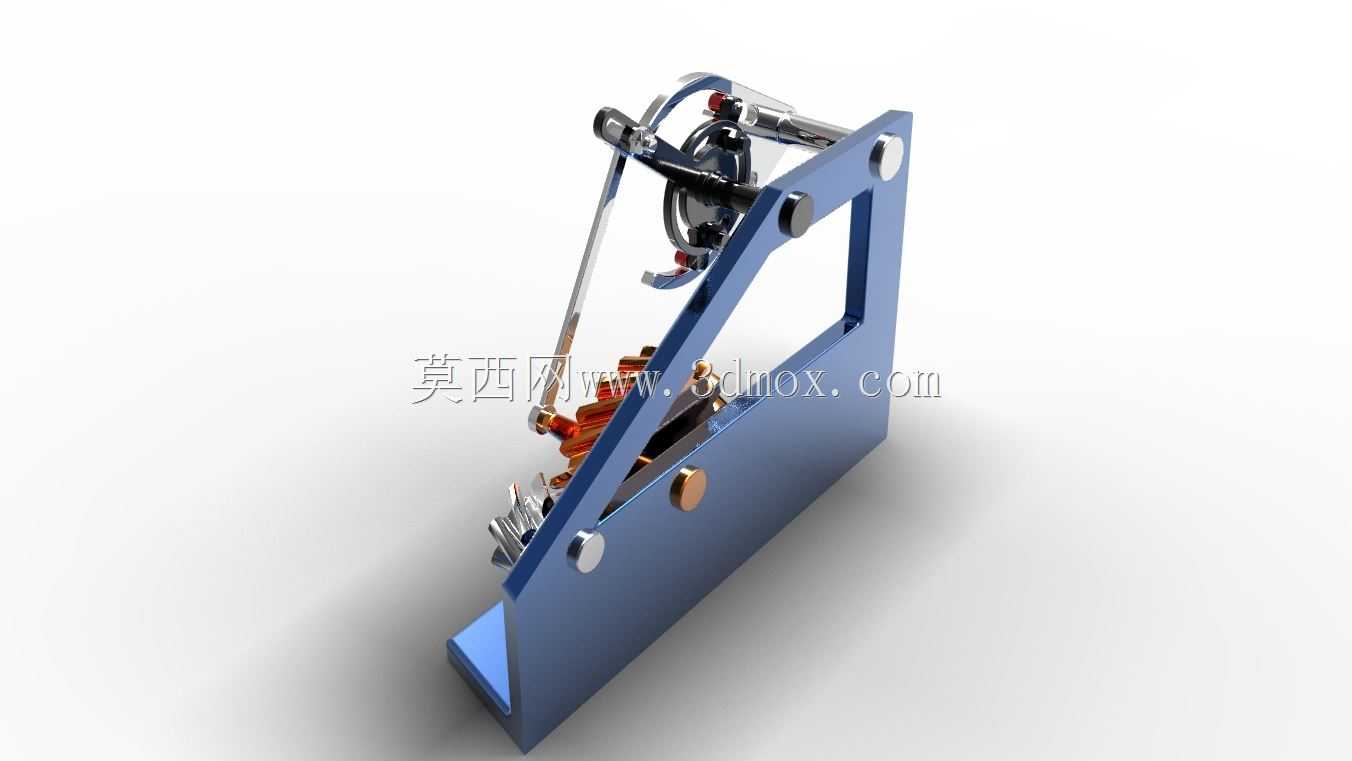

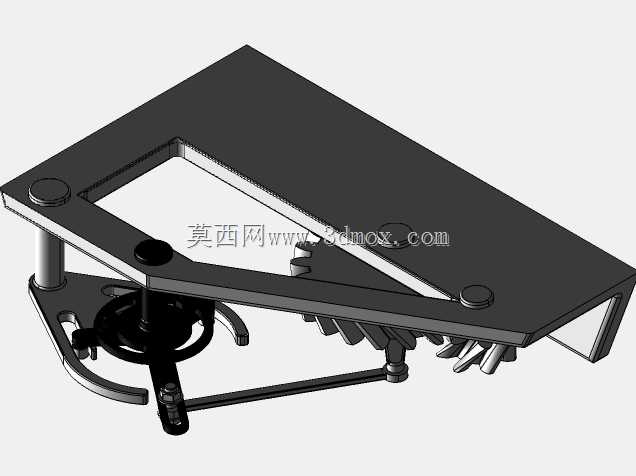

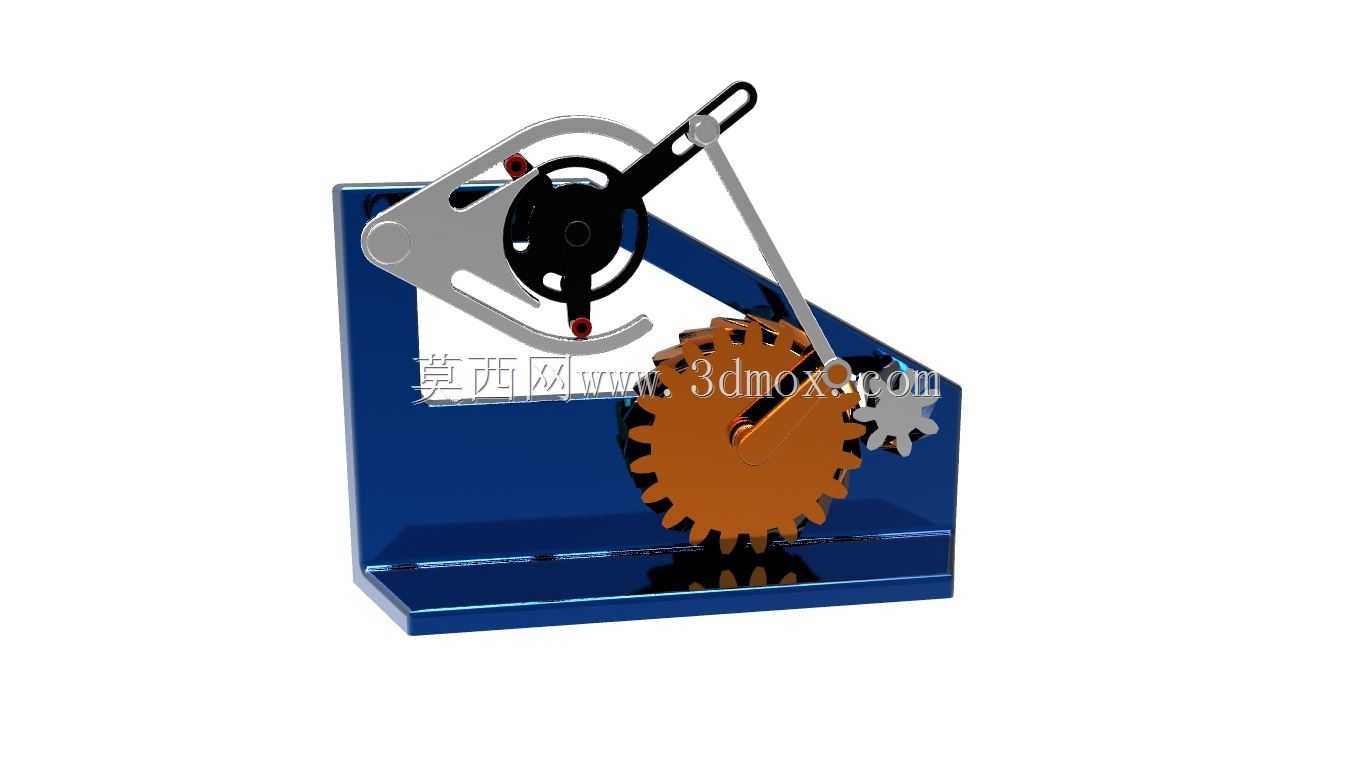

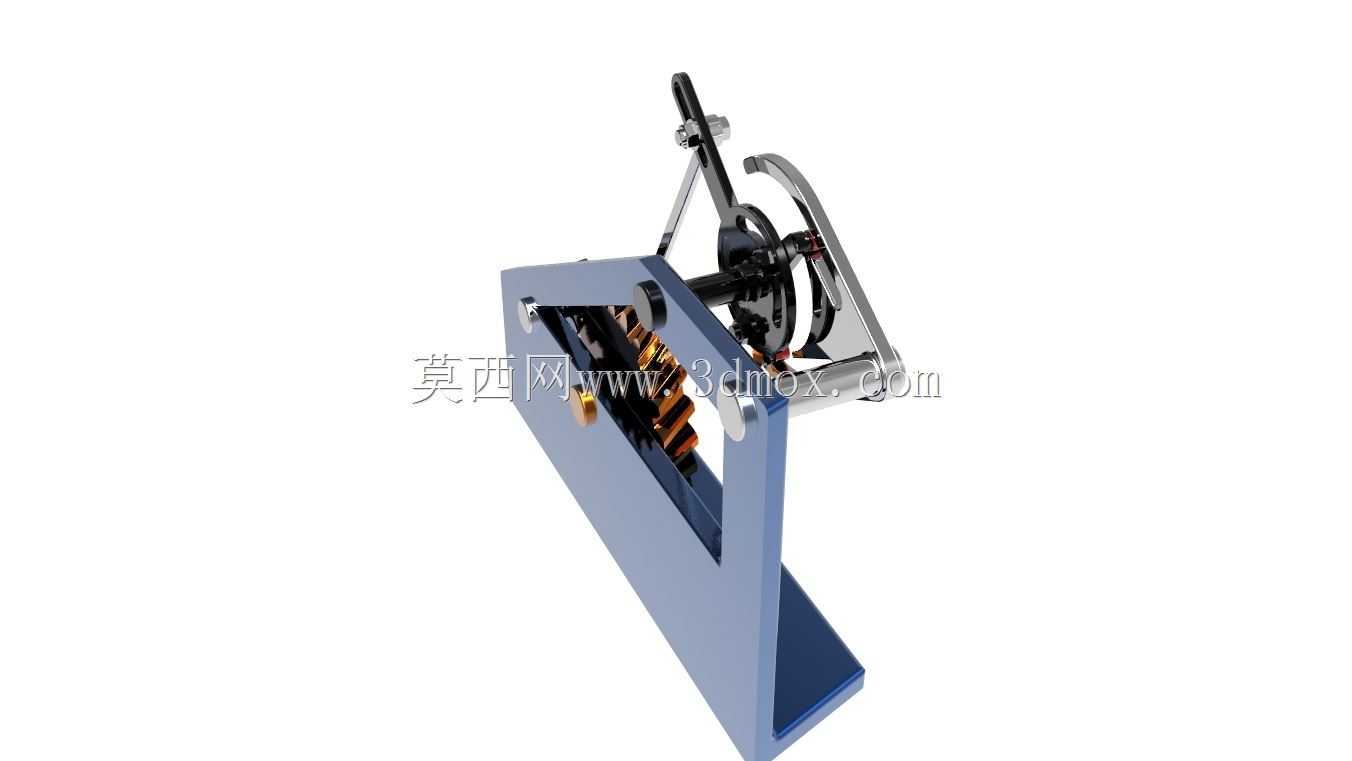

螺旋齿轮驱动槽轮间歇传动机构

该间歇传动机构主要面向自动化生产线的工位转位、分度送料等需要周期性间歇动作的应用场景，常见于轻工包装、电子元器件组装、小型工件多工位加工设备中，用来实现输出轴的周期性停顿与定角度转动，匹配上下料、检测、压装等工序的动作节拍，避免连续转动带来的工序衔接错位问题。整套机构采用立式L型安装基座作为承载主体，基座底部为平整安装面，可直接通过螺栓固定在设备台面板上，安装边界紧凑，横向占用空间较小，适配中小型自动化设备的内部安装空间，不会过度挤占其他功能组件的布置位置。机构核心由主动拨盘组件、带螺旋齿的槽轮组件、传动齿轮组三部分构成，主动端的拨盘带有锁止弧与驱动拨销，当拨盘连续转动时，拨销进入槽轮的径向槽时会带动槽轮转动，拨销脱离径向槽后，锁止弧会卡住槽轮的外缘实现精准锁止，让输出端保持稳定停顿状态，不会出现惯性滑移导致的分度偏差。与常规槽轮机构不同的是，该机构在槽轮输入端集成了螺旋齿轮传动副，螺旋齿轮具备啮合重合度高、传动平稳噪音低的特点，可以将输入端的动力平稳传递至槽轮轴，同时可根据实际安装需求调整输入轴的布置方向，适配不同的动力源安装位置，相比直齿传动的槽轮机构，运行时的冲击与振动更小，更适合中高速运转的间歇分度场景。设计过程中重点优化了拨销与槽轮槽的接触曲面，将接触位置做了圆弧过渡处理，减少拨销进出槽时的刚性冲击，延长组件的使用寿命；锁止弧的配合间隙控制在合理范围内，既保证锁止时槽轮无窜动，又避免配合过紧导致的卡滞问题。机构的输出端可直接连接转盘、夹具安装座等执行部件，停顿时间与转动角度可通过调整拨盘上拨销的数量、槽轮的槽数进行灵活调整，可适配4工位、6工位、8工位等不同分度需求的设备，无需对整体结构做大幅改动。整套机构的运动部件均做了轻量化处理，转动惯量控制在较低水平，启动与停顿阶段的动载荷小，可搭配小功率驱动电机使用，降低设备的整体能耗与运行成本，同时外露的传动部件结构直观，日常维护时可直接观察啮合与磨损情况，润滑与易损件更换操作便捷，适合在各类需要间歇分度传动的中小型自动化设备中推广使用。
