股骨

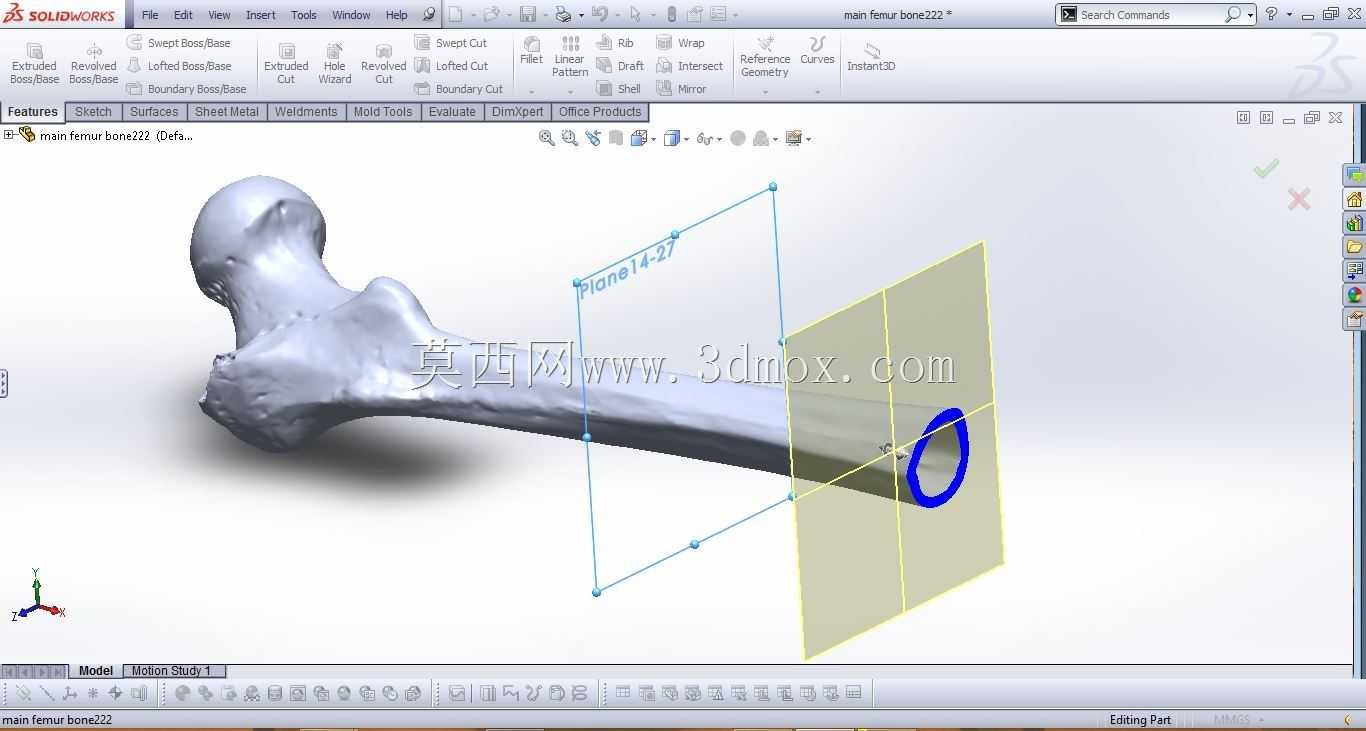

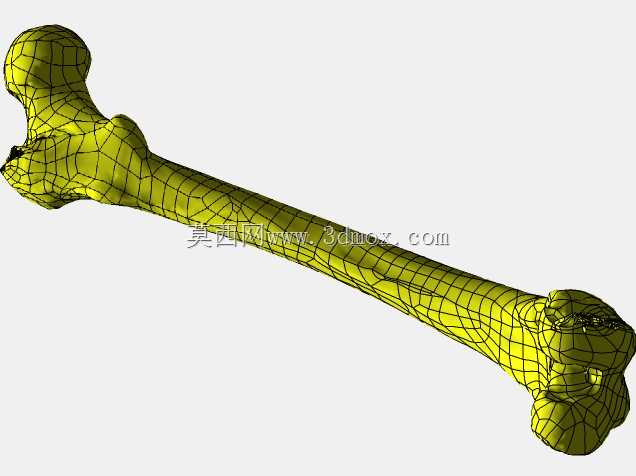

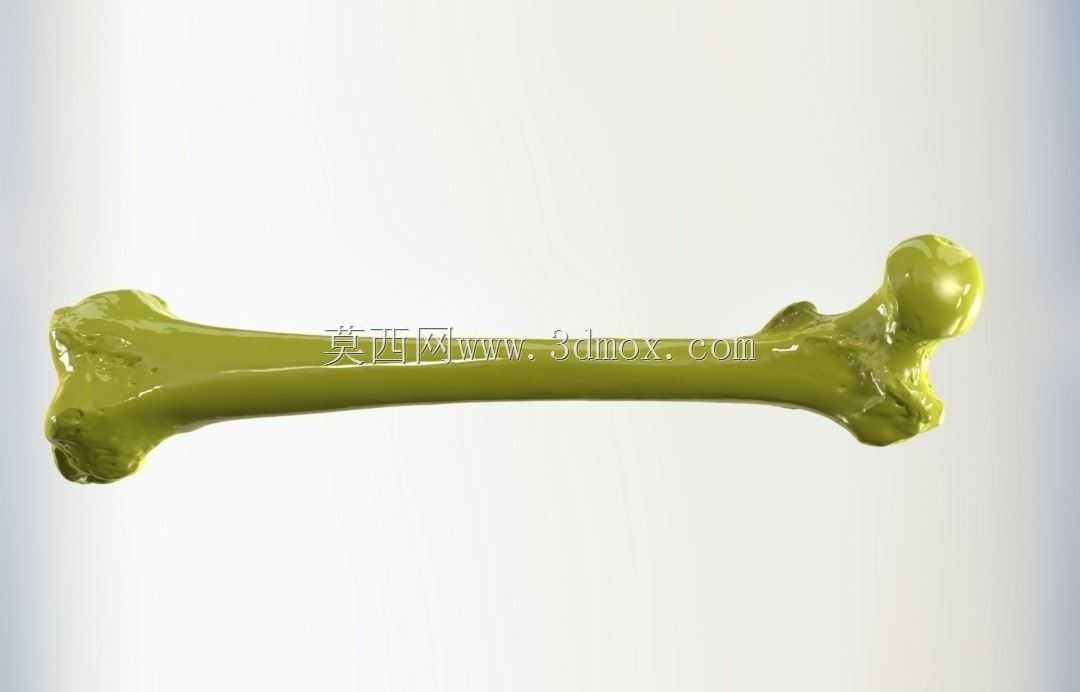

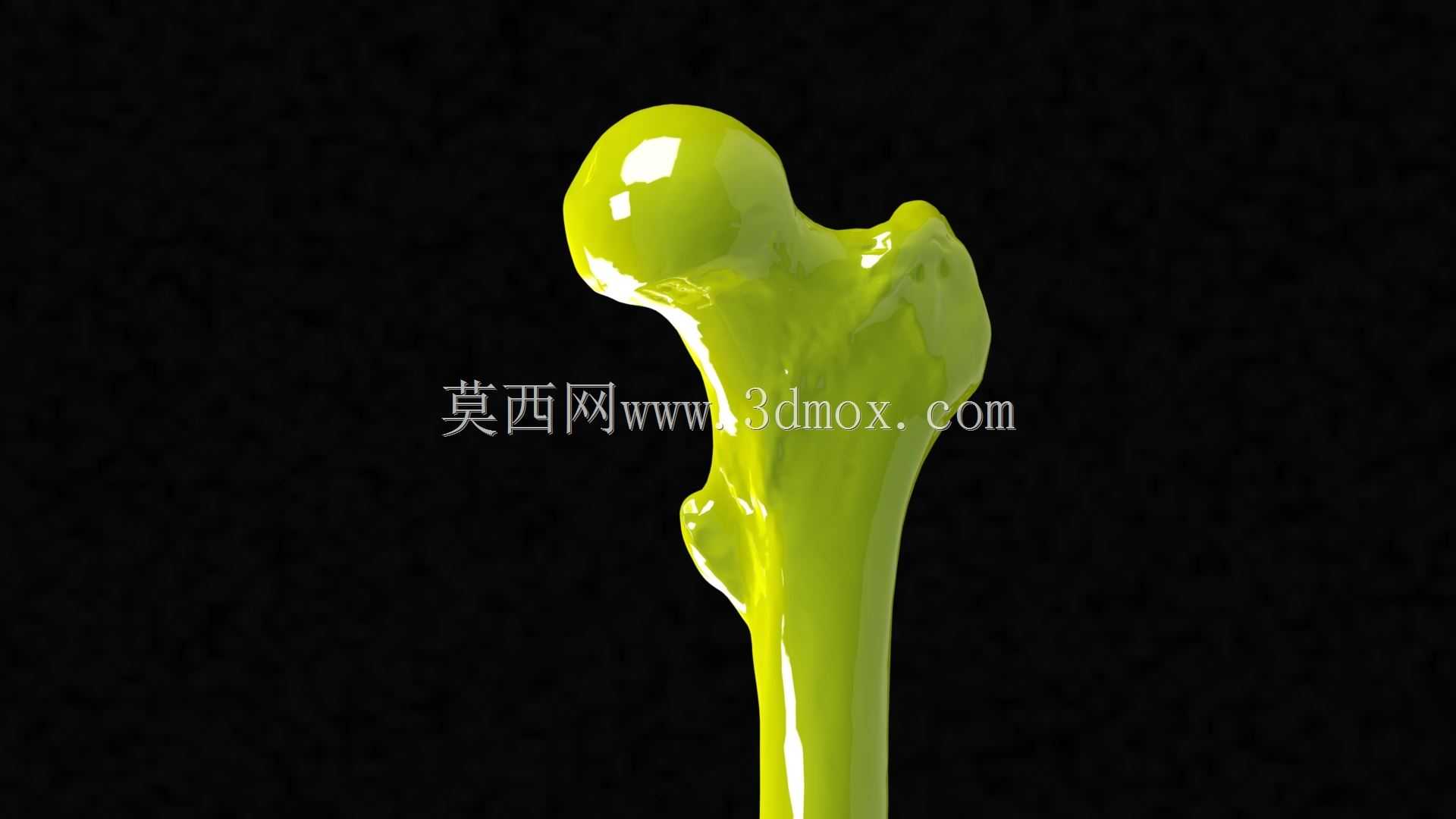

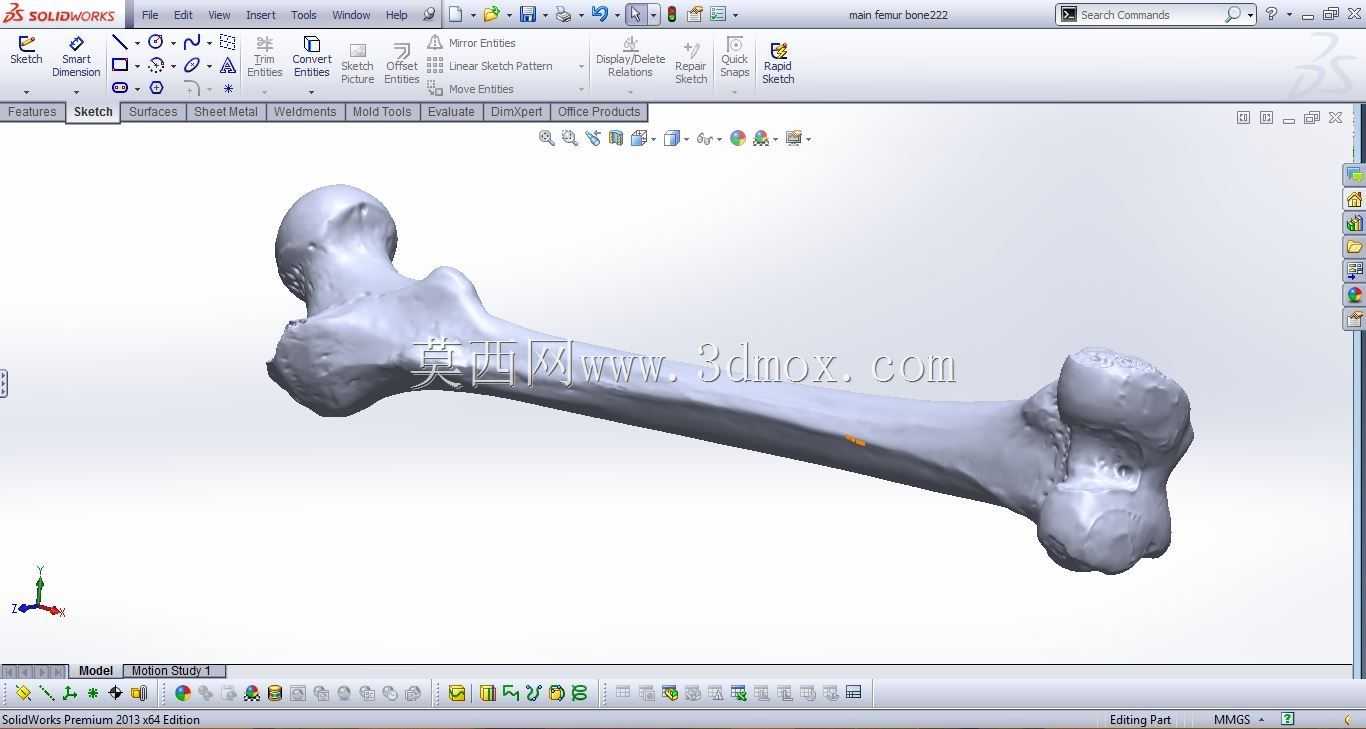

通过数字成像（DI）（CMM光学）和CT扫描（CT成像）制备的股骨此股骨的人体样本的属性为：男性，左腿，年龄44，死亡2016，体重85（kg），身高185（cm）（原始比例）股骨是使用数字成像（DI）（CMM光学2015，由德国GOM公司制造）在3D中创建的。数字化模型首先在catiav5/R21中建模为壳点和云点，即STEP格式，然后以实体的形式出现。股骨的内部区域（中心腔和内层）不能用这种方法建模和表面处理。因此，为了对这一节段（这是有限元模型中最重要的部分之一）进行建模，采用了计算机断层扫描（CT）扫描方法（仅对皮质骨组织进行建模，而不对小梁组织进行建模）。这样，骨骼就完全精确地建模了。在这种类型的成像中，首先扫描所有骨骼，然后使用相关软件创建间距为10mm的截面，并具有从股骨顶部（近端区域）到骨骼末端（远端区域）的精确坐标。所有切片均以二维形式存储，并采用医学数字成像和通信（DICOM）格式（使用Marco-PACS和SECTRA-PACS或Sonic-PACS软件和DICOM文件，所有切片，即距离10mm的骨干区25个切片，整个骨骼近45个切片），CT扫描仪的输出格式，以及在Photoshop CC中可视化。最后，将原始骨骼的三维模型以及CT扫描横截面的2D图像（按所需比例）分别传输到Solid Works 2013中，每个横截面对应于3D模型中相同横截面的外部边界，以便在单独的平面图中确定其中心孔，如草图所示。同样，对所有横截面进行建模，最后，使用放样切割模块（删除）选项从原始骨骼体积中清空所有草图。该方法准确度为0.01mm
