复古款短管转轮手枪结构设计方案

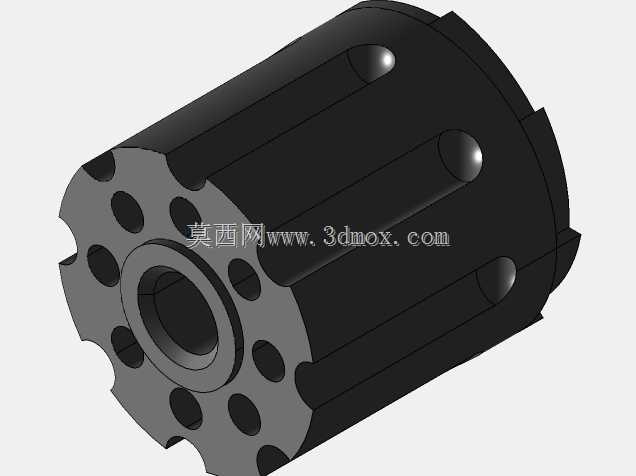

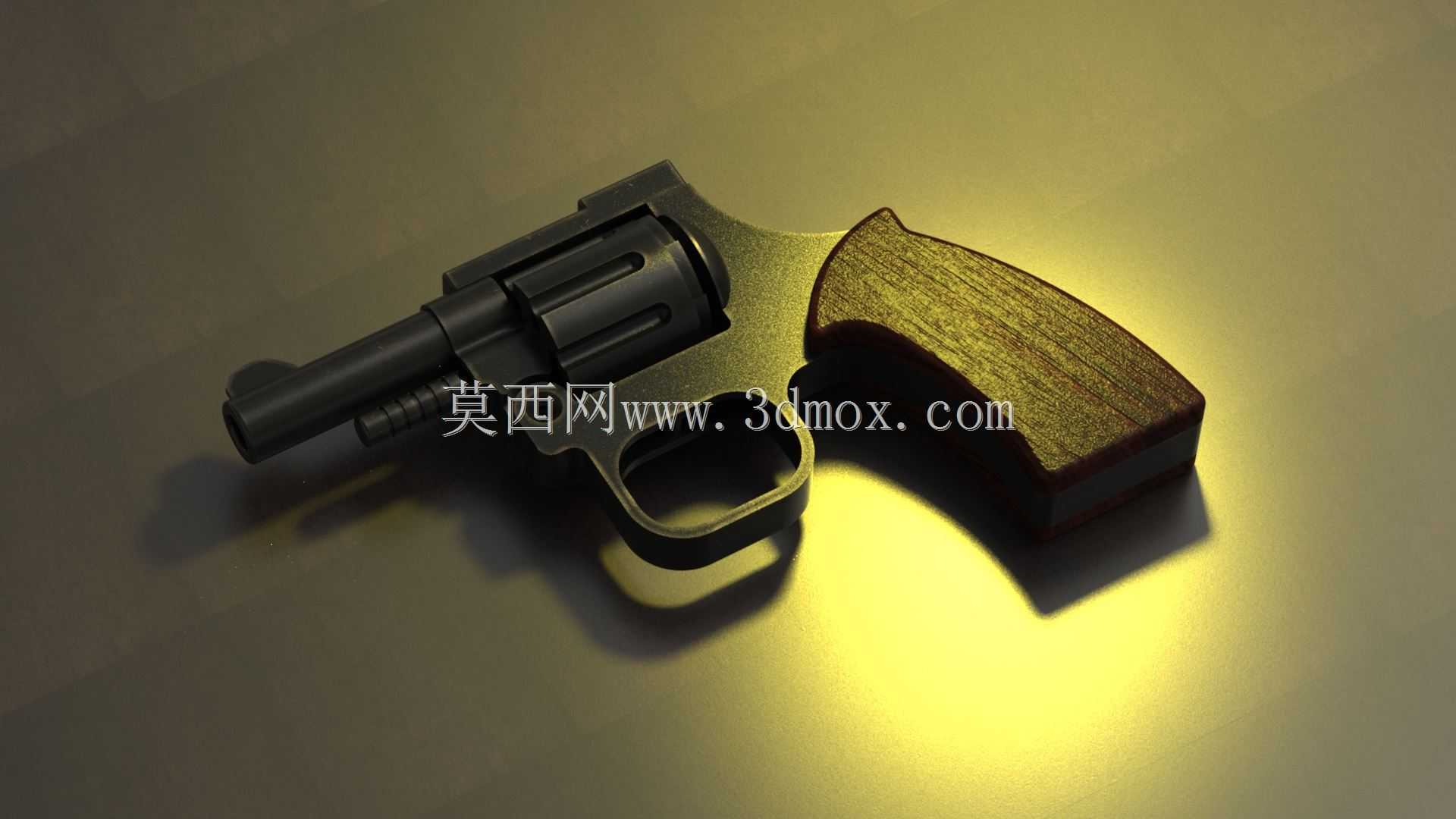

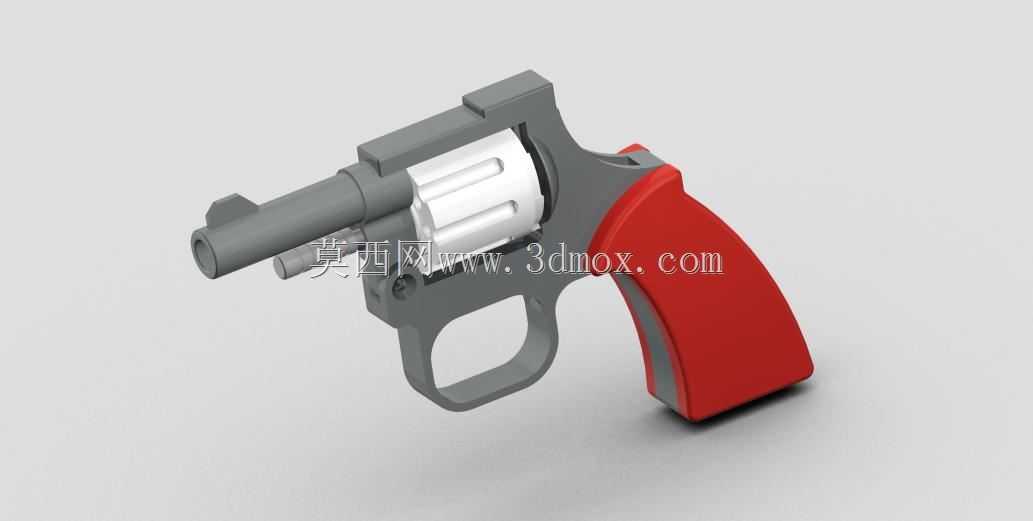

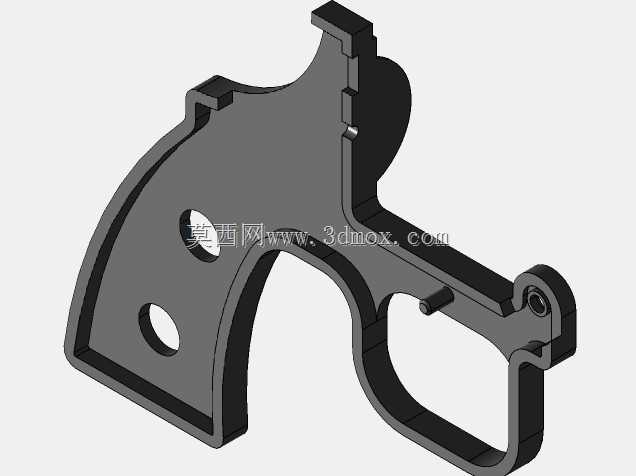

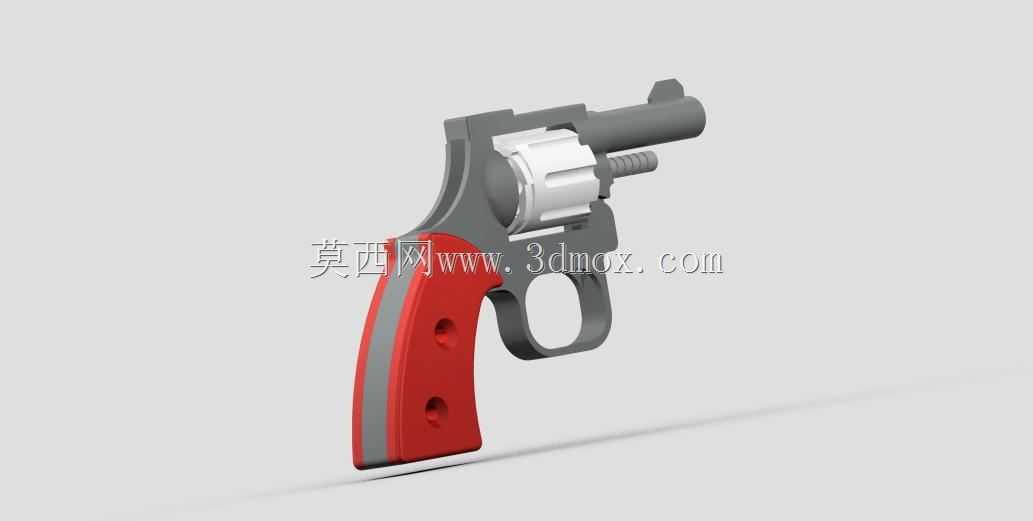

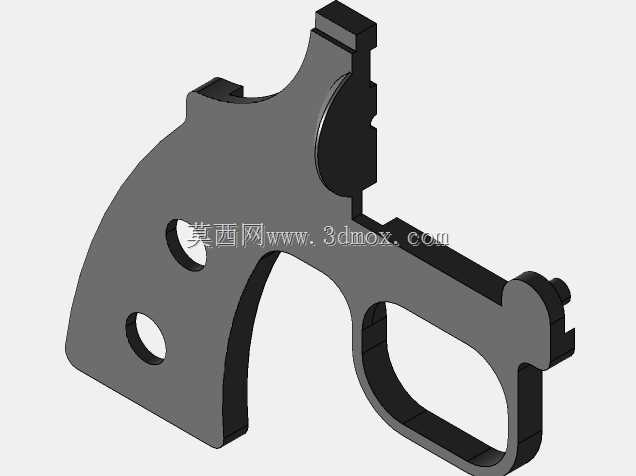

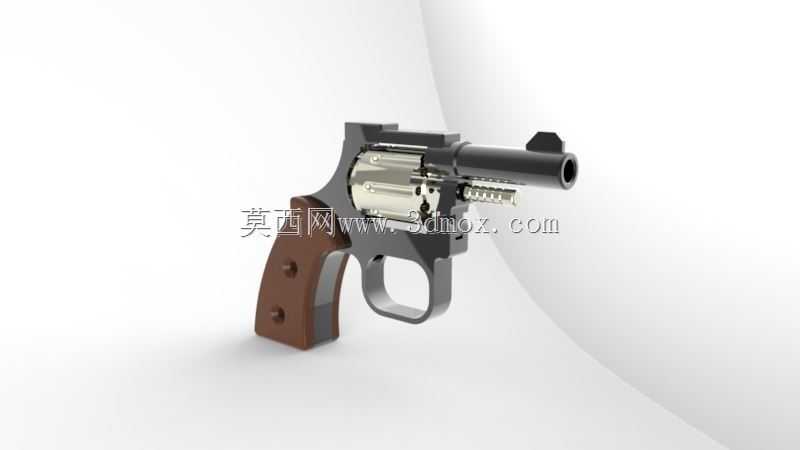

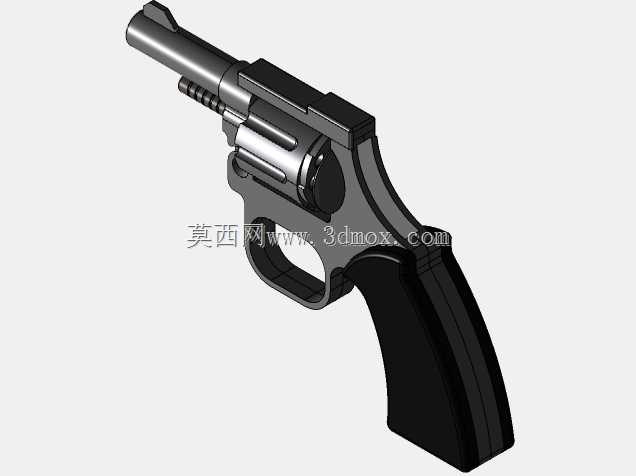

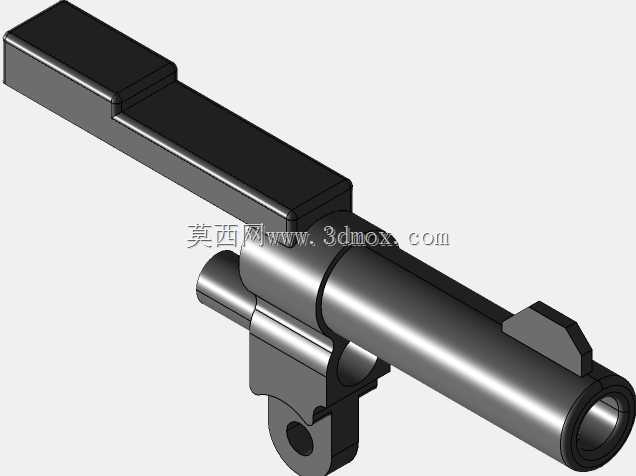

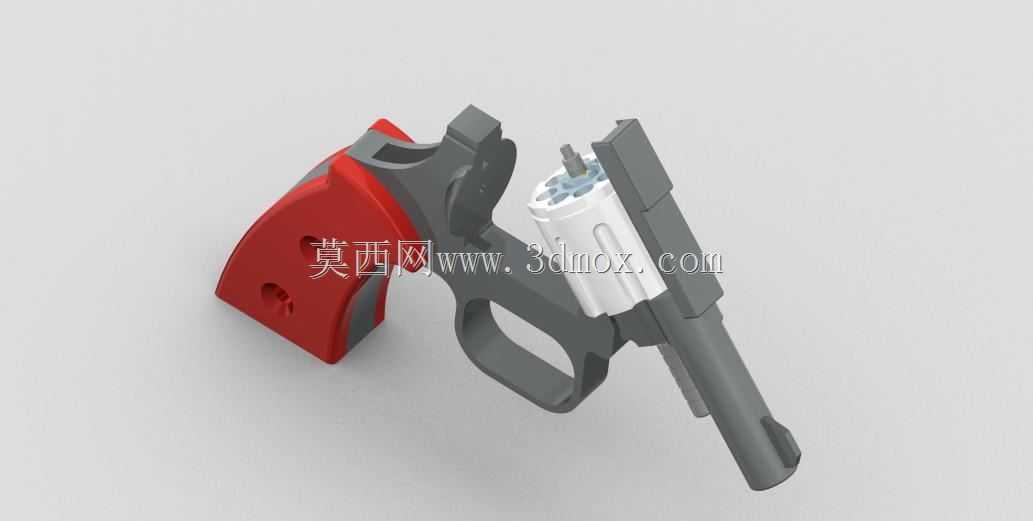

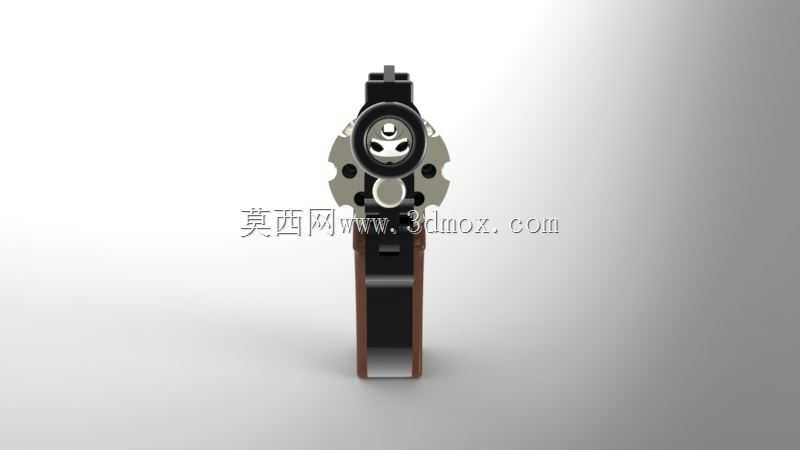

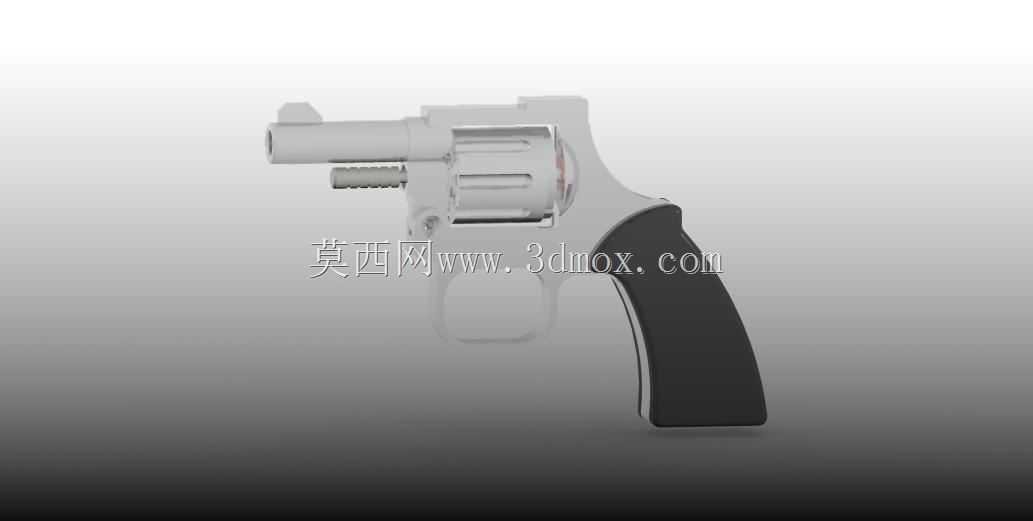

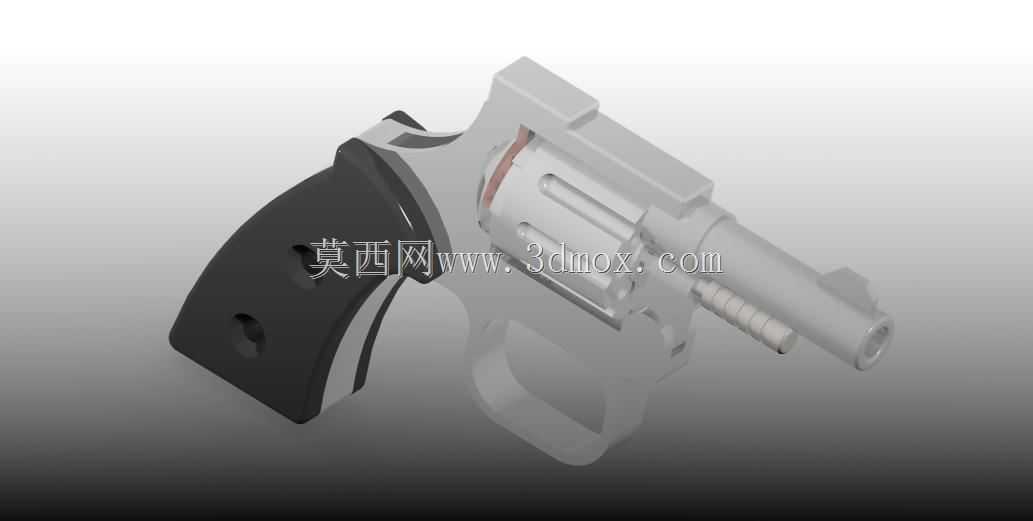

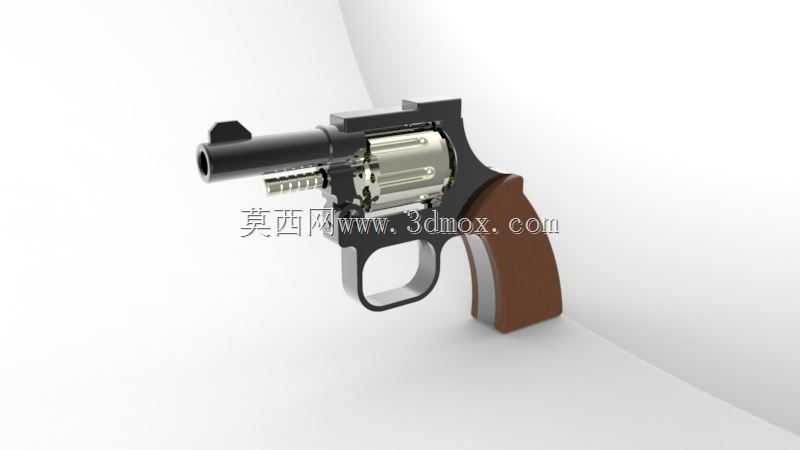

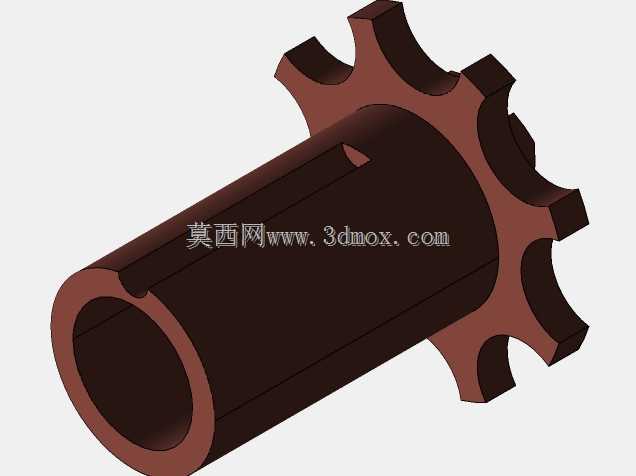

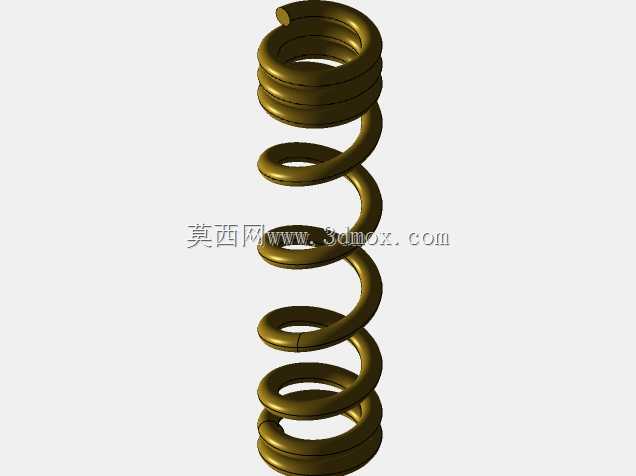

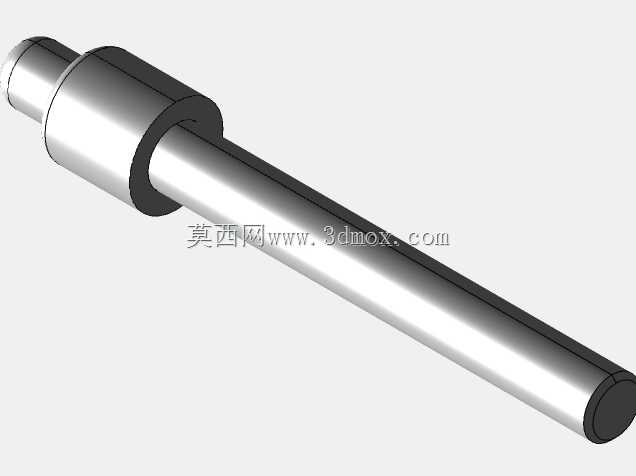

这款短管转轮手枪的三维结构设计，主要面向轻武器原理教学展示、影视道具开发、战术模拟训练器材研发等应用场景，可作为轻武器结构认知的具象化教学载体，也能为复古风格道具枪械的开发提供精准的结构参考，避免传统二维图纸在空间结构表达上的偏差，帮助研发人员快速理解转轮供弹机构的运作逻辑。从实际用途来看，该设计还原了经典小型转轮手枪的核心功能逻辑，既可以作为科普展品向大众展示转轮手枪的供弹、击发、退壳的完整机械流程，也能为非致命训练器材的结构开发提供尺寸与装配参考，适配室内近距离战术训练的器材改装需求，其紧凑的尺寸设计也适配隐蔽携行类道具的制作要求。在产品功能特性上，该设计完整还原了转轮手枪的核心结构：包含可绕轴旋转的6发容弹转轮、短管式枪管组件、联动式击锤击发机构、扳机联动传动结构，以及贴合手型的弧形握把组件。其中转轮与枪管尾端的贴合间隙经过反复校核，保证模拟击发状态下的结构对位精度，避免出现结构错位导致的运作卡滞；击锤与扳机的联动结构采用经典的单/双动传动逻辑，既可以手动扳动击锤进入待击状态实现单动击发，也可以直接扣动扳机带动击锤回转完成双动击发，完整还原真实枪械的操作手感。握把部分采用分体式木质贴片设计，通过内嵌的固定销与金属握把框架连接，既保留了复古枪械的外观质感，也能在实际握持时提供足够的摩擦力，避免操作过程中出现打滑问题。在设计思路上，整体遵循经典小型自卫转轮手枪的紧凑化设计逻辑，在保证核心结构完整可动的前提下尽可能压缩整体尺寸，枪管长度控制在与转轮直径相近的比例，有效缩短枪械整体长度，提升便携性；所有金属构件的边缘都做了圆弧过渡处理，既还原了老式枪械的金属加工质感，也避免尖锐棱角在教学或道具使用过程中造成划伤；转轮的定位棘爪结构做了简化优化，在保证转动定位精度的前提下减少了不必要的细小零件，降低3D打印或机加工制作的难度，适配不同加工工艺的生产需求。从外形尺寸与安装边界来看，该模型整体长度控制在160毫米左右，整体高度约110毫米，握把最大宽度约30毫米，整体外轮廓没有超出常规成年手掌的握持范围，适配不同手型的握持演示需求；各个组件之间的装配间隙预留了0.15毫米的公差空间，无论是采用3D打印制作展示模型，还是采用金属机加工制作功能性道具，都能保证零件装配后的活动顺畅度，不会出现过盈卡滞或者间隙过大导致的结构松动问题；握把贴片的安装槽深度设置为3毫米，固定销孔的位置与握把框架的销孔完全同轴，安装时不需要额外修配即可完成贴合装配，降低后期组装的调试成本。
