窑进料预热器钙化器工业生产装置

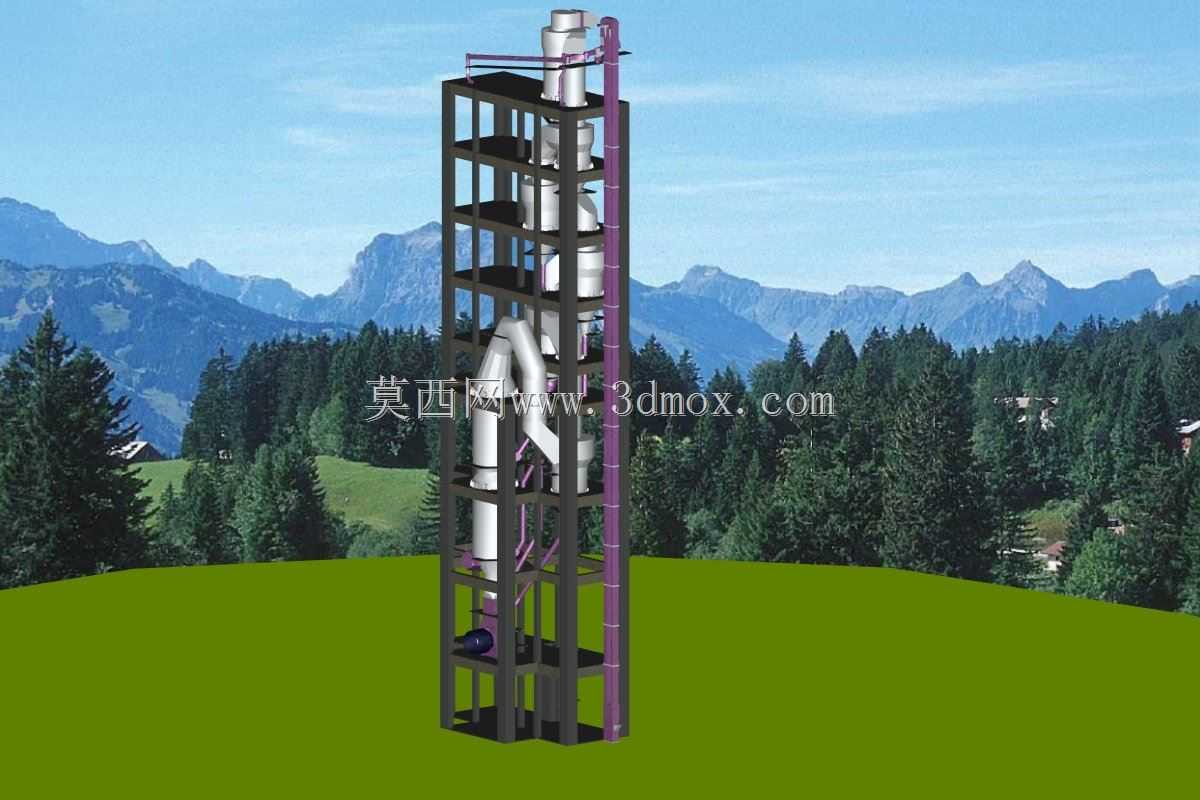

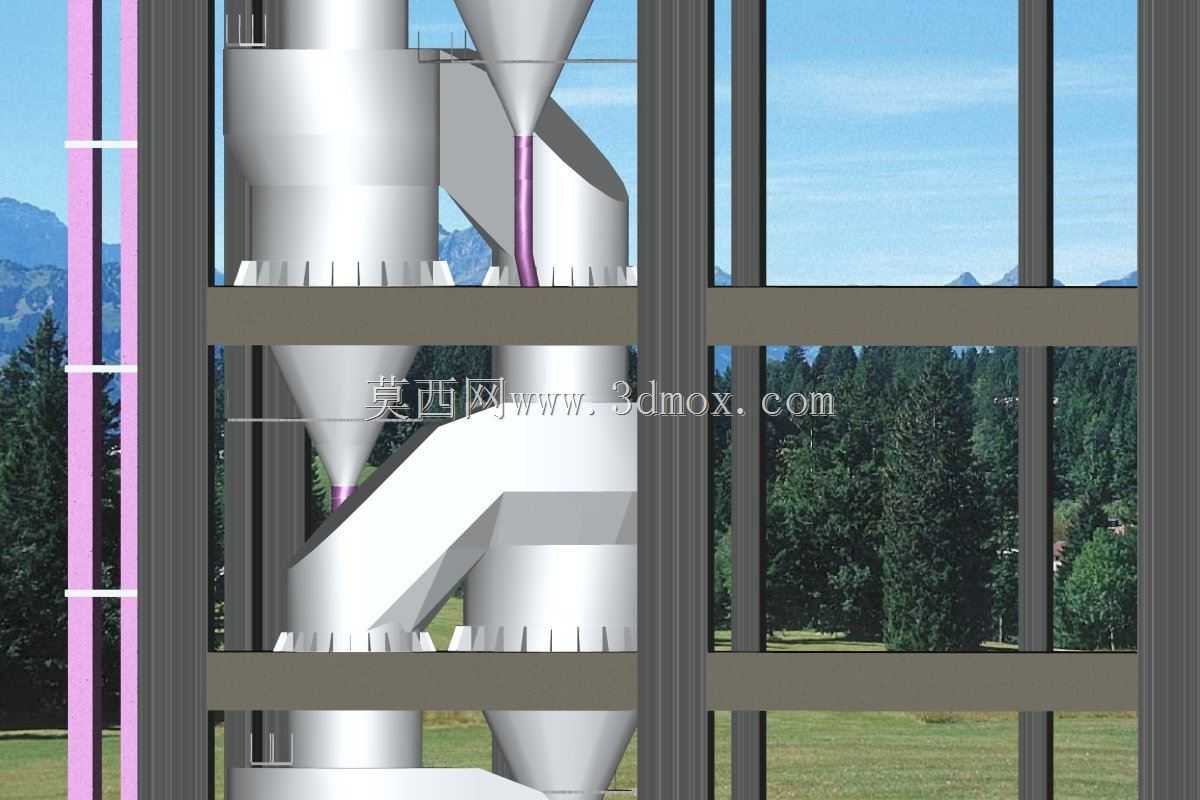

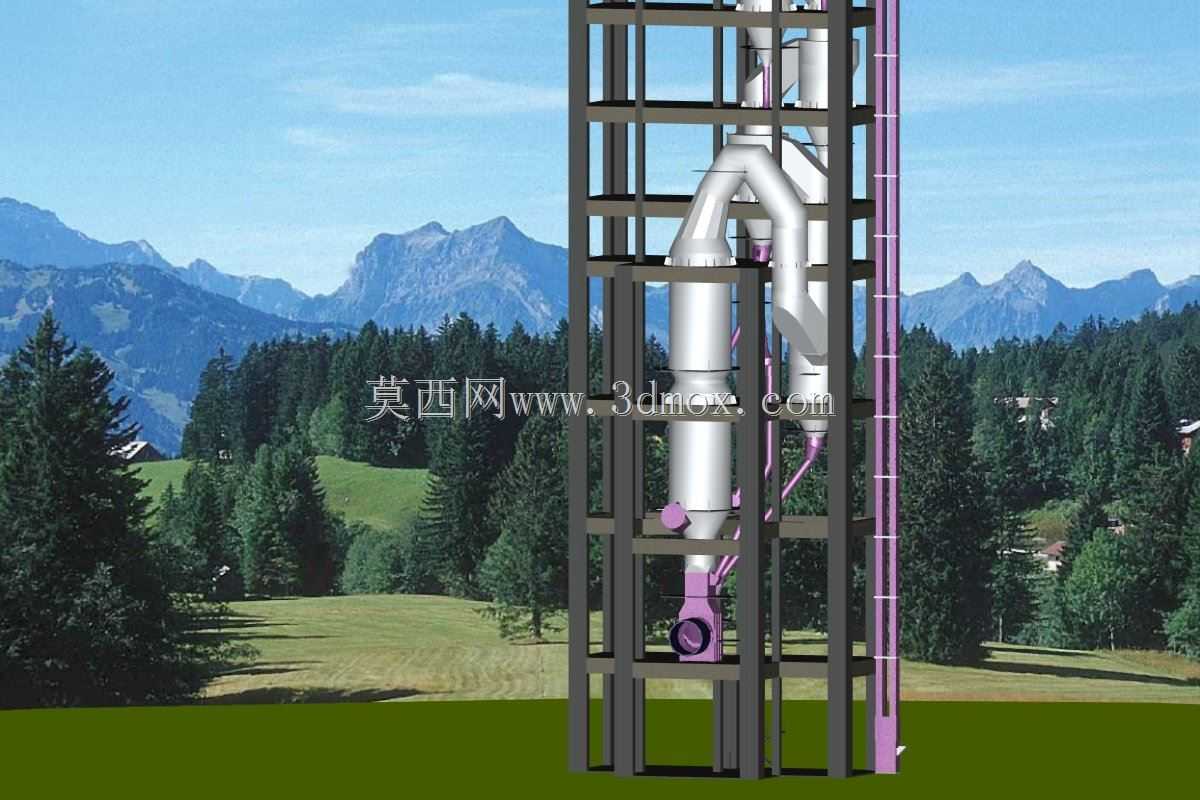

该装置主要应用于建材、冶金、化工等行业的物料煅烧预处理生产线，承担生料进料、多级预热、物料钙化反应的核心工序衔接作用，是窑外分解煅烧工艺线中的核心立式成套设备，可将送入窑体的生料预先完成升温预热与初步钙化分解，大幅降低窑内煅烧的热负荷，提升整条生产线的热效率与产能输出。整套设备采用立式钢框架塔架结构集成布置，将多级旋风分离器、物料提升管路、热风输送管道、煅烧炉段、钙化反应腔、烟气室等功能单元沿垂直方向分层排布，最大化利用竖向空间压缩厂区占地面积，同时适配物料重力自流与热气流上行的工艺走向，减少物料输送与气流输送的动力损耗。设备核心功能段覆盖从一级到六级的旋风分离器单元，各级旋风分离器的提升管、落水管匹配对应管径设计，可实现不同风速下的气固两相高效分离，确保预热过程中物料与热烟气的充分热交换，让物料在逐级下落的过程中被上行的高温烟气逐步加热至钙化反应临界温度。配套的煅烧炉段采用适配的腔体尺寸设计，可满足物料在炉内完成初步钙化分解的停留时间要求，分隔闸门可精准控制物料在各段的通过量，实现生产负荷的灵活调节。物料进料采用斗式提升机配合空气进料幻灯片结构，可实现生料的稳定密闭输送，避免进料过程中的粉尘外溢与物料堵塞问题。底部设置的烟雾室采用矩形腔体结构，可均匀汇集煅烧产生的烟气，配合大直径热风管道将高温烟气输送至各级预热单元，实现余热的梯级利用。整套设备的塔架采用型钢焊接框架结构，各层设置操作检修平台，外部管道沿塔架侧边竖向排布，既保证管路走向顺畅，也方便后期运维人员对各功能段进行检修维护。设备安装时需保证塔架基础的水平度与承载能力匹配整体设备荷载，各段管路连接需保证密封性能，避免热风泄漏造成热损与现场环境问题，整体安装边界可根据厂区生产线的布局需求适配对接上下游的进料与出料接口，灵活嵌入现有煅烧生产线的工艺布局中。
