逆流直通管壳式换热设备结构设计

该款逆流直通管壳式换热设备，广泛应用于石油炼化、化工生产、暖通空调、食品加工、制药提纯等多个工业场景，是实现不同温度流体间热量传递、完成工艺介质升温或降温需求的核心通用设备。在实际生产场景中，它既可以作为加热器将低温工艺介质加热至指定工艺温度，也可以作为冷凝器将高温气态介质冷凝为液态，还可作为冷却器带走工业循环系统中的多余废热，保障整套生产系统的温度参数稳定在合理区间。

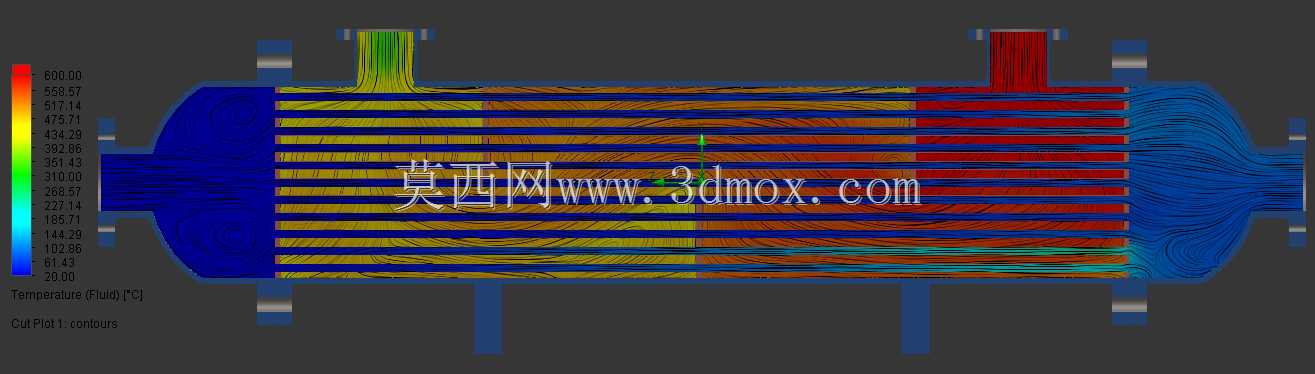

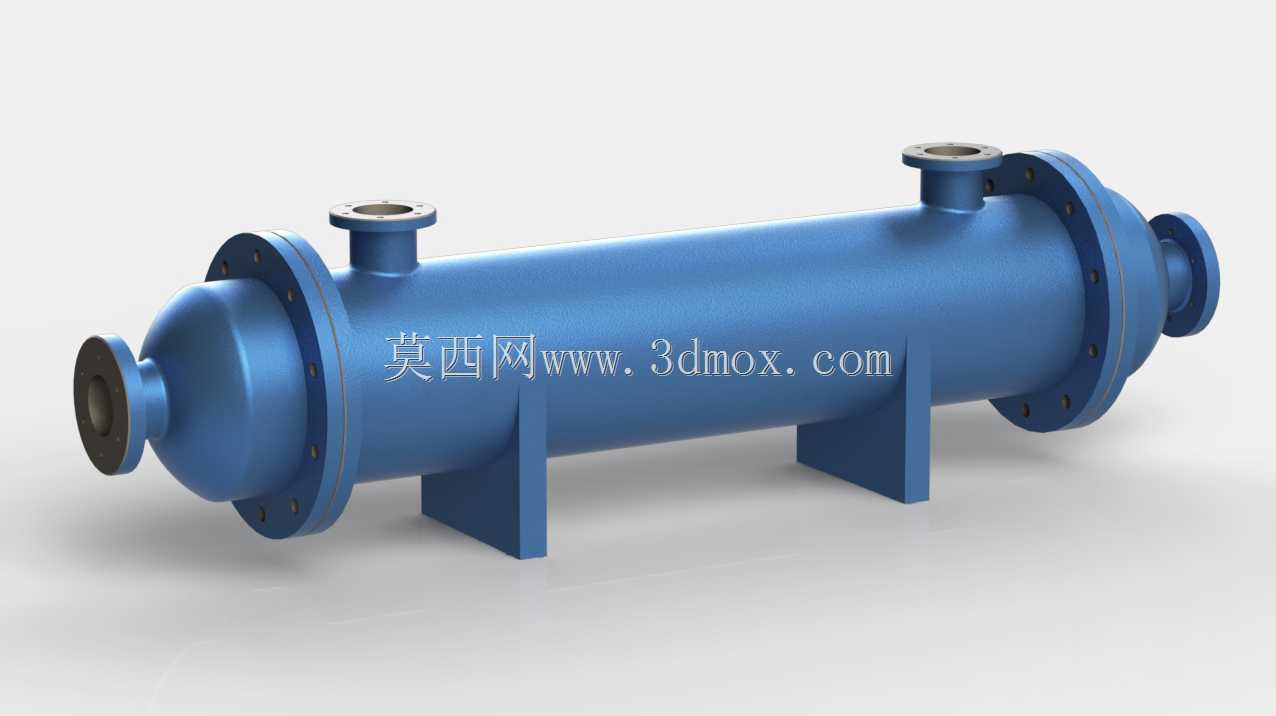

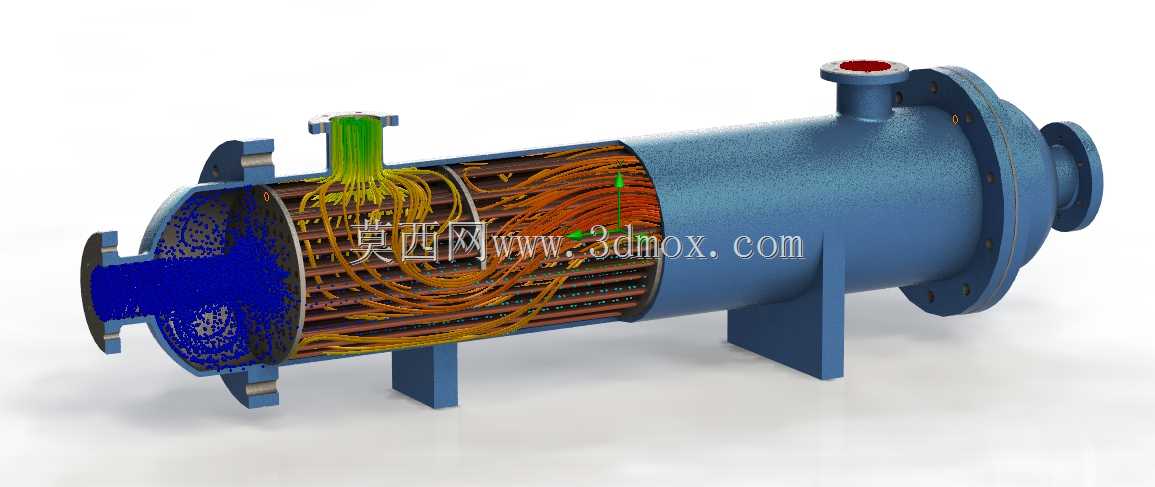

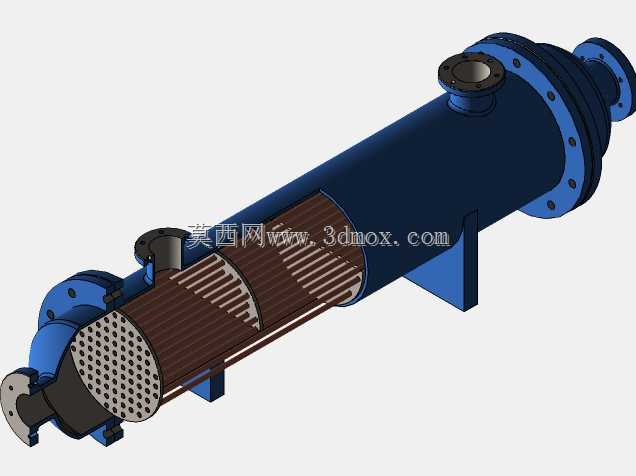

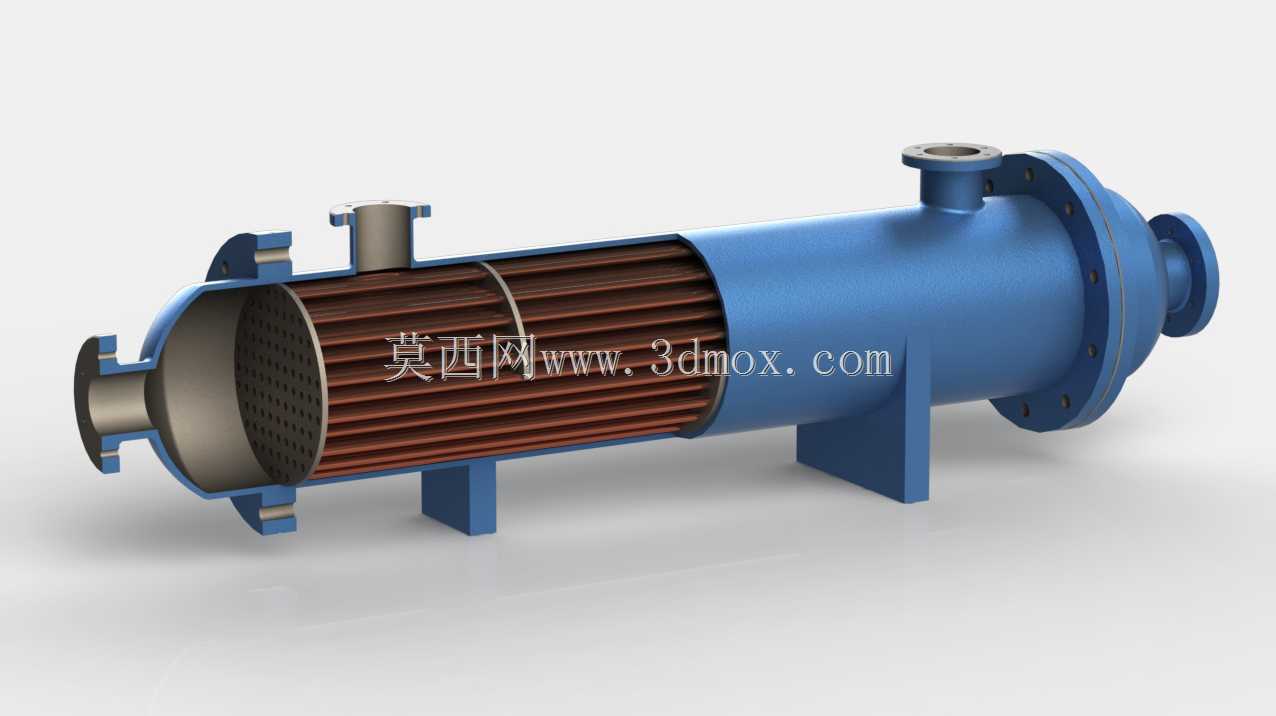

设备采用经典的管壳式结构布局，外壳为承压圆筒形壳体，内部排布多组平行换热管束，管程与壳程相互独立分隔，两种换热介质分别在管内、管外间隙流动，通过管束壁面完成热量交换；采用逆流布置形式，冷流体与热流体的流动方向完全相反，相比顺流布置可获得更大的平均传热温差，在相同换热面积下能实现更高的换热效率，有效降低设备运行过程中的能量损耗。设备两端设置可拆卸的管箱结构，方便后期运维时对管束进行清理、检修与更换，壳体上设置的两个支座可直接将设备固定在钢制支架或混凝土基础上，壳体顶部、端部分别设置不同口径的介质接管，可直接对接工业管道系统，接管处采用法兰连接结构，密封性能可靠，可适配中低压工况下的连续运行需求。

在设计思路上，该结构充分考虑了不同介质的特性适配：易结垢、含杂质的介质可走管程，便于定期清理管束内的结垢与杂质；清洁、流量大的介质可走壳程，配合壳程内部的折流结构，可延长壳程介质的流动路径，提升壳程侧的换热系数，避免出现流动死区影响整体换热效果。设备的外形尺寸充分考虑了工业现场的安装边界，整体为卧式长筒结构，支座间距经过力学核算，可保障设备满液运行时的承重稳定性，接管的方位与伸出长度预留了足够的管道安装操作空间，无需额外调整即可适配多数常规工业换热工位的安装要求，可直接嵌入现有工艺管线系统投入使用，有效降低现场安装改造的工作量。设备整体结构紧凑，在有限的空间内最大化布置换热面积，兼顾了换热效率、运行可靠性与运维便捷性，可满足多数常规工业场景的换热需求。
