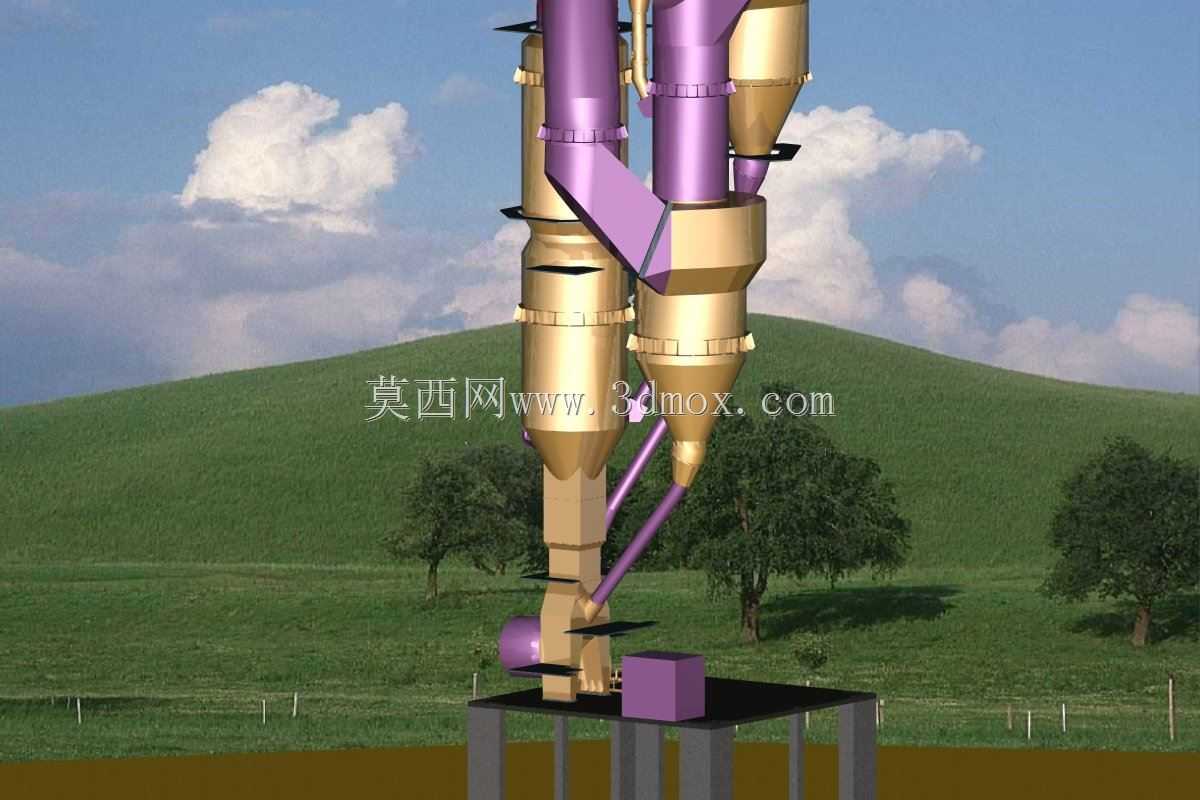

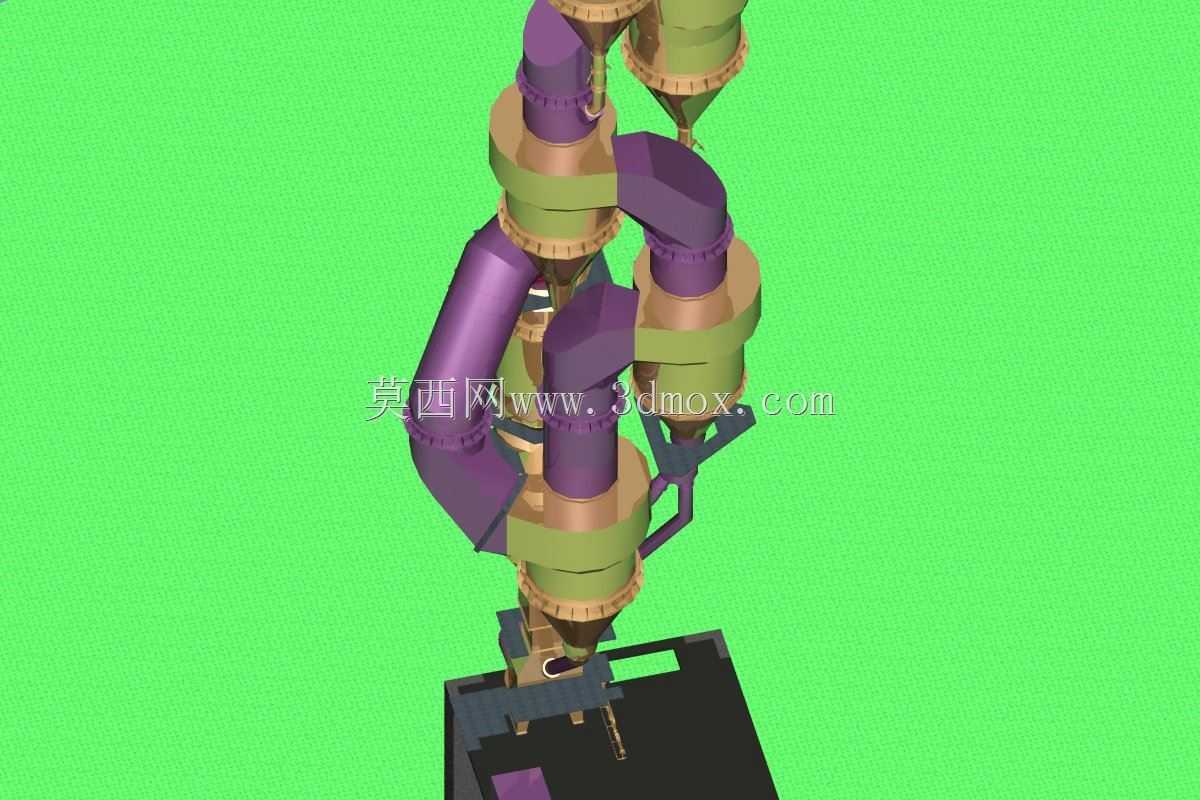

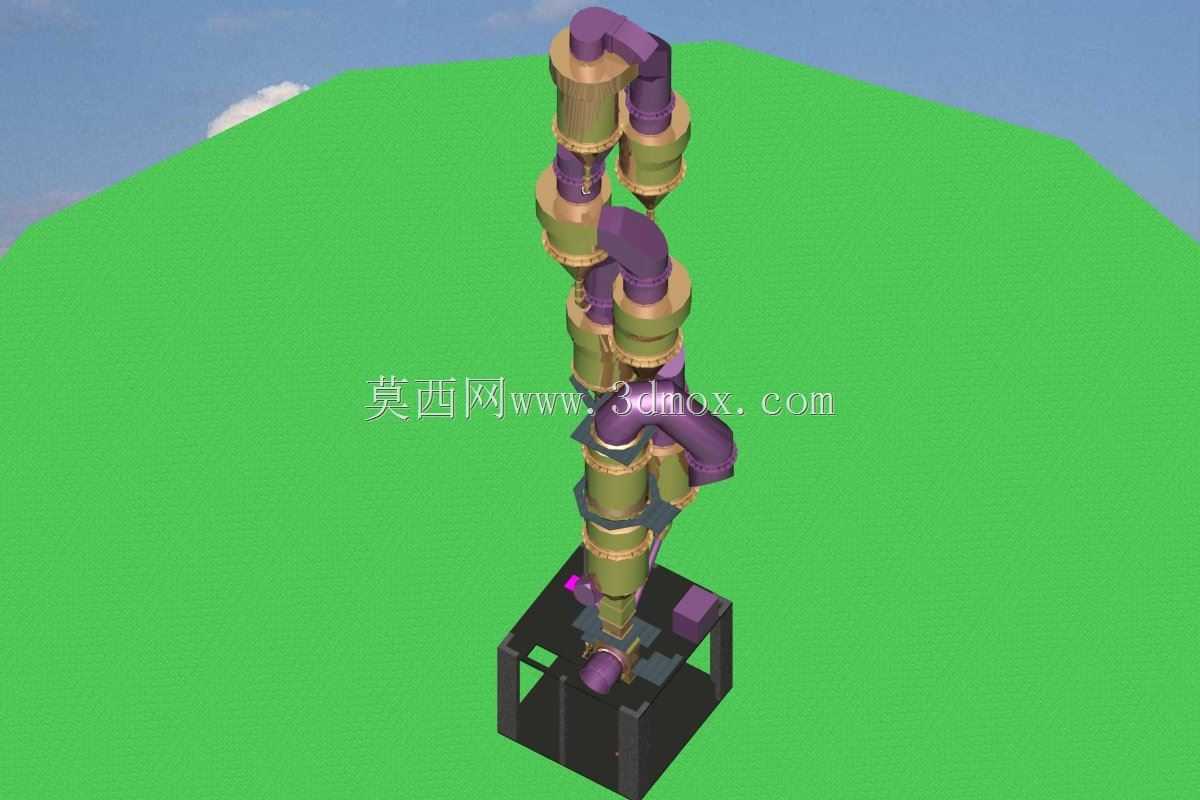

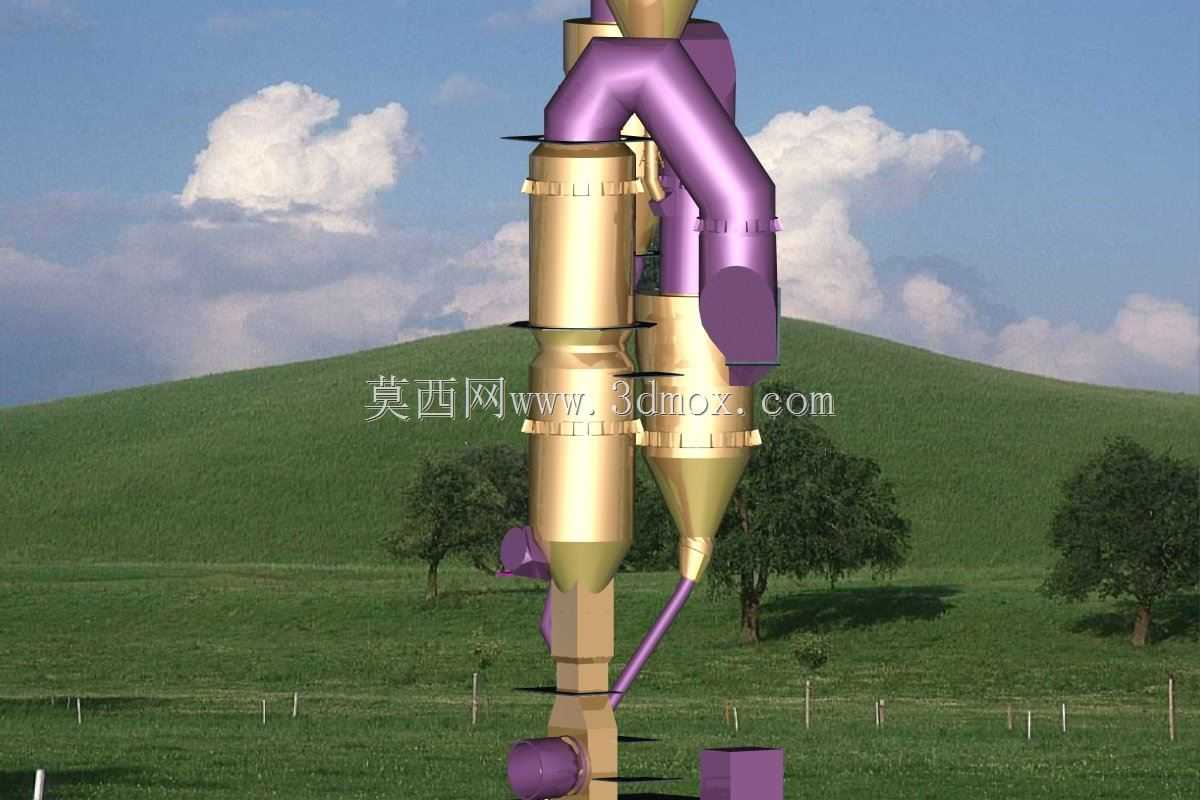

六级带鹅颈式布置旋风预热器结构设计

该设备主要应用于建材行业水泥熟料煅烧生产线的窑尾工段，是新型干法水泥生产流程中实现生料预热与部分预分解的核心热工装备，承担着利用回转窑尾部排出的高温烟气对粉状生料进行逐级预热、气固分离的关键作用，可大幅降低回转窑内的热负荷，提升整条煅烧生产线的热效率，减少生产过程中的燃料消耗，同时降低尾气排放温度，适配规模化水泥熟料连续生产的工况需求。整套设备采用六级旋风筒串联搭配鹅颈式管道的布置形式，设计过程中充分考量气固两相流的运动规律，各级旋风筒按照气流走向依次排布，鹅颈式弯管结构替代传统直连管道，既延长了高温烟气与生料粉体的接触换热路径，让生料在管道内的悬浮时间得到有效提升，强化气固之间的换热效果，又能在有限的厂区竖向空间内优化设备整体布局，减少不必要的空间占用，同时避免管道内出现生料沉积、塌料的异常工况，保障生产运行的稳定性。设备的核心尺寸参数围绕配套煅烧系统的产能匹配设计，对接的回转窑筒体直径为4.15m，窑尾设置的密封隔热门有效通径为1.00m，各级旋风筒的筒体直径按照换热梯度依次匹配设计，从一级到六级的旋风筒直径分别适配不同的气流量与分离效率要求，末级旋风筒对接分解炉区域，适配直径7.2m的煅烧炉接口，所有连接管道的弯折角度、截面尺寸都经过流场模拟优化，确保气流在系统内的阻力处于合理区间，降低高温风机的运行负载。设计过程中针对各级旋风筒的锥角、内筒插入深度、进风口蜗壳角度都做了适配性调整，上级旋风筒侧重提升气固分离效率，减少生料的循环夹带量，下级旋风筒侧重提升高温工况下的结构可靠性与物料通过能力，鹅颈段管道的走向设计充分考虑现场安装的检修空间预留，管道与旋风筒的连接位置设置合理的变径过渡段，避免局部流速突变造成的设备磨损加剧，整套结构的安装边界充分适配常规水泥生产线窑尾塔架的梁柱布局，无需对现有塔架结构做大规模改造即可完成吊装就位，能够匹配不同规模熟料生产线的升级改造与新建项目需求，在保障换热效率的同时兼顾设备长期运行的耐磨性能与维护便捷性。
