透明外壳封装式曲柄滑块传动结构

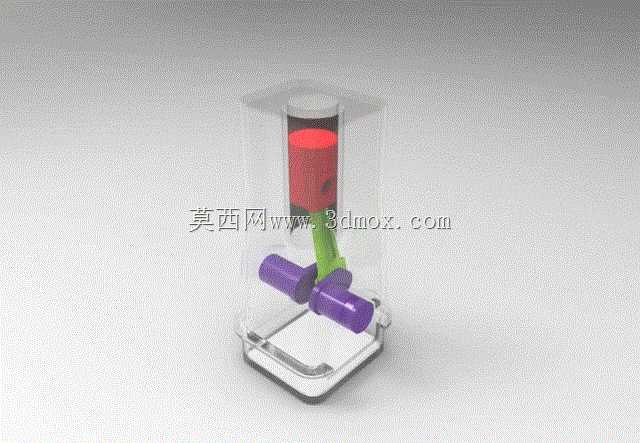

该曲柄滑块传动结构是机械传动领域最基础也最具实用价值的运动转换单元，广泛应用在需要将连续旋转运动转化为直线往复运动，或是将直线往复运动转化为旋转运动的各类工业场景中，小到家用打气筒、内燃机的配气机构，大到冲压设备的进给单元、自动化生产线的往复推送机构，都能见到这类传动结构的身影。这套结构采用透明外壳做整体封装，既可以直观展示内部的运动传递过程，也能在实际使用中阻挡外界粉尘、碎屑侵入运动副间隙，避免传动卡滞、磨损加剧的问题，延长整套机构的维护周期与使用寿命。从功能特性来看，这套结构的动力输入端为下部的紫色曲柄轴段，可直接连接伺服电机、手摇柄或是其他动力输出轴，曲柄通过绿色的连杆构件与上部的红色滑块形成铰接传动，当曲柄做整周旋转时，连杆会带动滑块在外壳的竖直导向腔体内做规律的上下往复运动，传动过程无死点，运动轨迹精准可控，可根据实际使用需求调整曲柄的偏心距，以此改变滑块的往复行程范围，适配不同的作业行程要求。在设计思路上，这套结构优先考虑了传动的顺滑性与装配的便捷性，曲柄与连杆、连杆与滑块的铰接位置都预留了标准销轴的安装位，可搭配铜套或是微型轴承降低铰接处的转动摩擦，减少动力传递过程中的损耗；外壳的导向腔体与滑块采用小间隙配合设计，既保证滑块运动时不会出现偏摆卡顿，也不会因为间隙过大导致运动精度下降，透明外壳的边角都做了圆角过渡处理，避免装配或是调试过程中出现尖锐边角划伤的问题。从安装边界来看，整套结构的底部预留了平整的安装基面，可通过螺栓直接固定在设备的安装台面上，不需要额外设计复杂的转接固定结构，整体外形紧凑，竖向布置的结构不会占用过多的横向安装空间，适合在安装空间局促的小型自动化设备、教学演示教具、实验测试装置中使用；滑块的顶端预留了标准的外接接口，可根据使用场景加装推头、压头、活塞杆等不同的执行端构件，快速适配冲压、推送、增压、位移输出等不同的作业需求，结构的所有运动构件都做了等强度设计，在保证传动刚度足够的前提下尽可能降低构件自身重量，减少运动过程中的惯性冲击，让整套机构运行时更平稳，噪音更低。
