蜗轮蜗杆减速驱动电机一体化结构

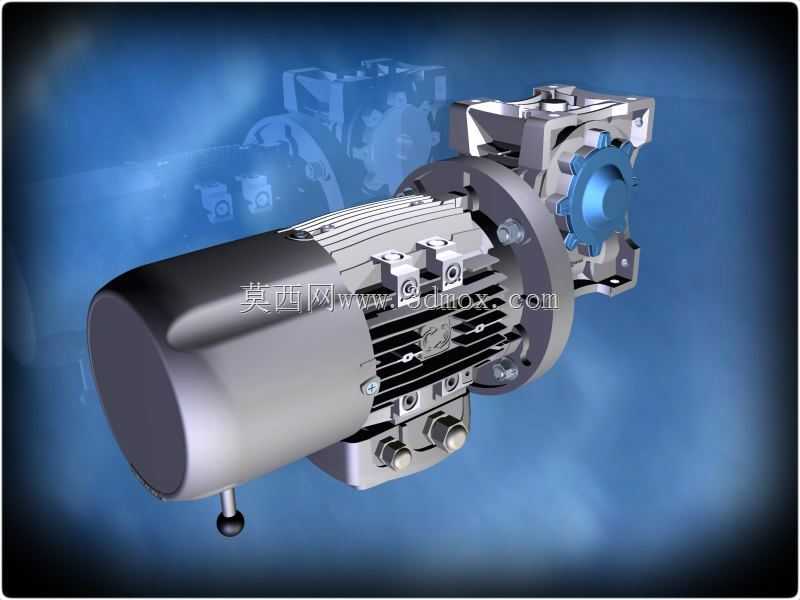

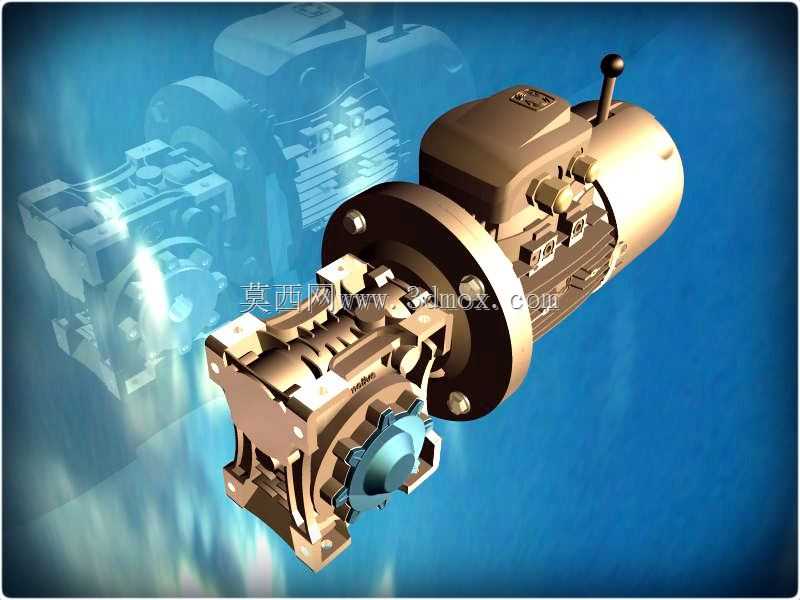

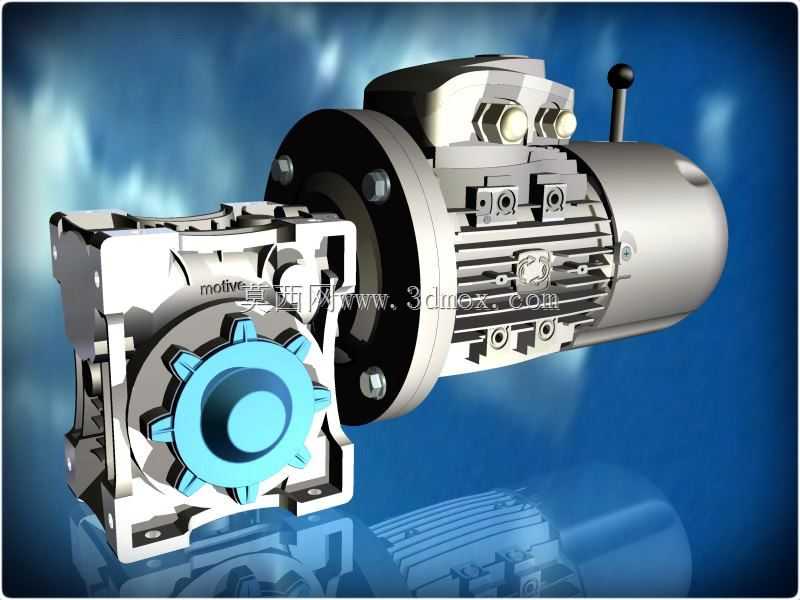

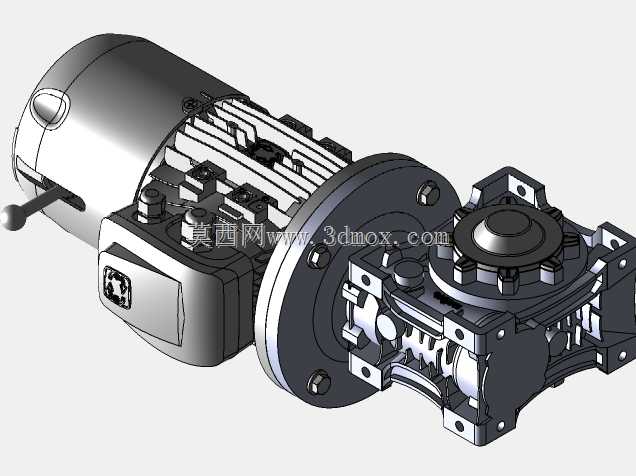

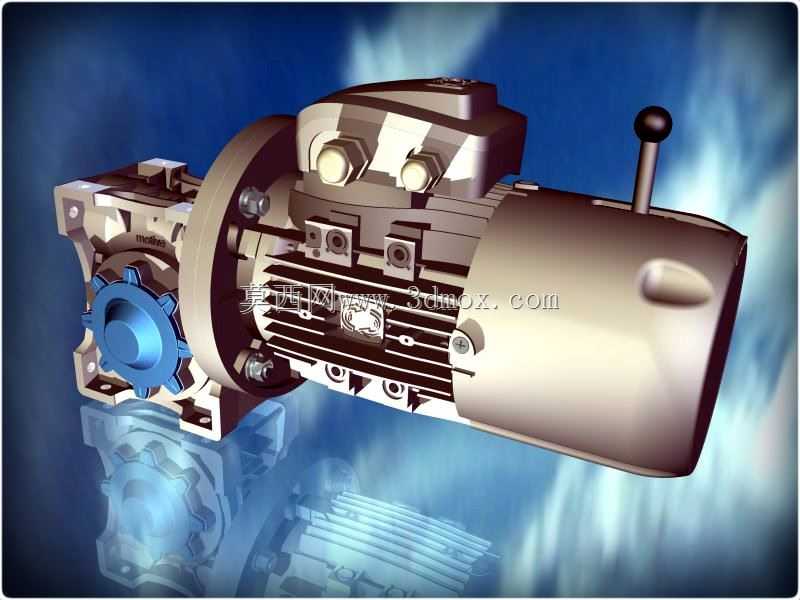

这款一体化驱动传动结构，将异步驱动电机与蜗轮蜗杆减速单元直连集成，广泛应用在轻工输送线、食品包装设备、小型自动化专机、物流分拣设备等需要低转速大扭矩输出的工业场景中，能够直接对接负载端的链轮、带轮或者执行机构，省去了额外的联轴器安装环节，大幅缩减设备动力段的整体安装空间。在实际生产场景里，这类集成结构可以为皮带输送机提供稳定的低速驱动动力，也能作为小型自动化变位机的回转驱动单元，还能适配包装机械的送膜、送料辊轴驱动需求，相比分体式的电机加减速机组合，它的同轴度精度更高，传动过程中的振动和噪音更低，长期运行的可靠性更有保障。从功能特性来看，前端的蜗轮蜗杆减速单元具备反向自锁特性，当设备停机时可以避免负载端倒转引发的安全隐患，输出端采用标准的空心轴法兰安装结构，能够直接穿入负载轴进行锁紧固定，不需要额外加装过渡连接座；后端的驱动电机采用散热筋一体式铸铝机壳，表面的多道纵向散热筋可以在连续运行过程中快速散出绕组产生的热量，顶部的接线盒采用密封结构，能够适配车间多粉尘、少量溅水的常规工业环境，侧面的手动释放手柄可以在设备断电调试时，手动解除减速单元的锁止状态，方便操作人员调整负载位置。设计过程中，工程师将电机输出轴与减速单元的蜗杆端采用直连加工结构，取消了传统的连接键和联轴器，从根源上消除了连接间隙带来的传动回程误差，同时将减速单元的箱体与电机前端盖采用止口定位配合，保证两者的同轴度公差控制在极小范围内，避免高速运转时出现偏磨问题。外形安装边界上，电机段的外径适配常规同功率电机的安装尺寸，减速端的法兰安装孔位符合通用行业安装标准，输出轴的轴径、键槽尺寸匹配常用的负载连接规格，整体轴向长度比分体式结构缩短近三分之一，能够适配设备内部狭窄的安装空间，安装时只需要固定减速端的法兰或者底部脚座即可完成整机固定，接线时直接接入顶部接线盒的对应端子就能完成动力连接，不需要额外进行复杂的对中调试工作，能够大幅缩短设备的组装调试周期。
