农业传动用单级圆锥齿轮减速装置

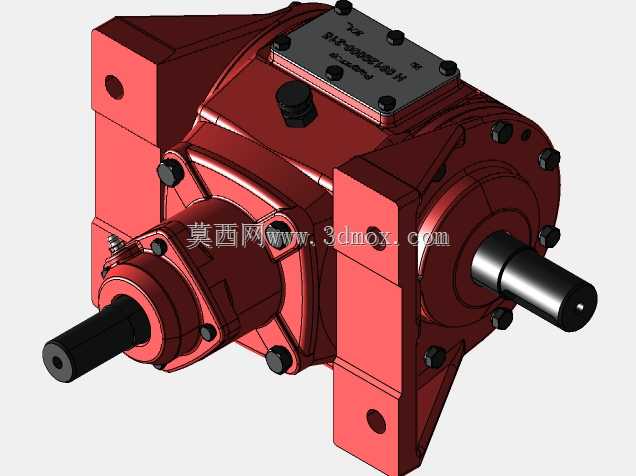

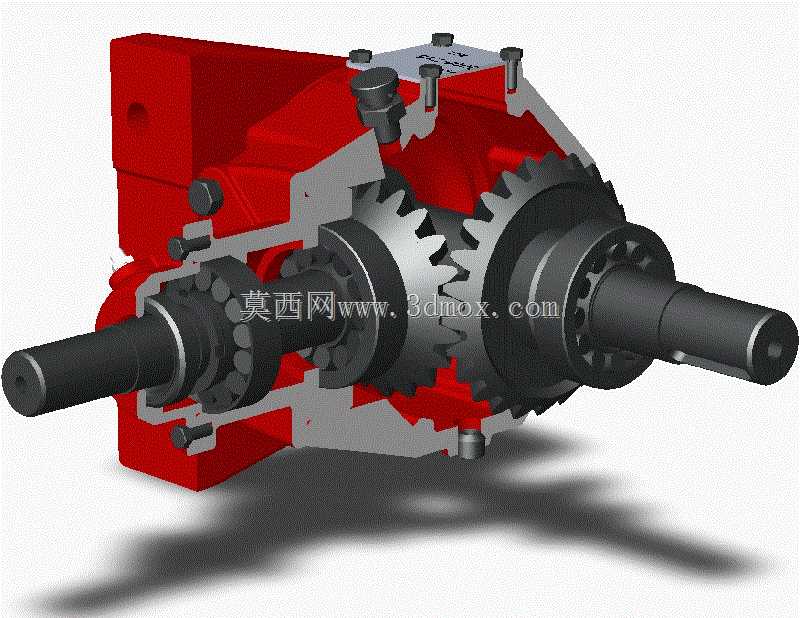

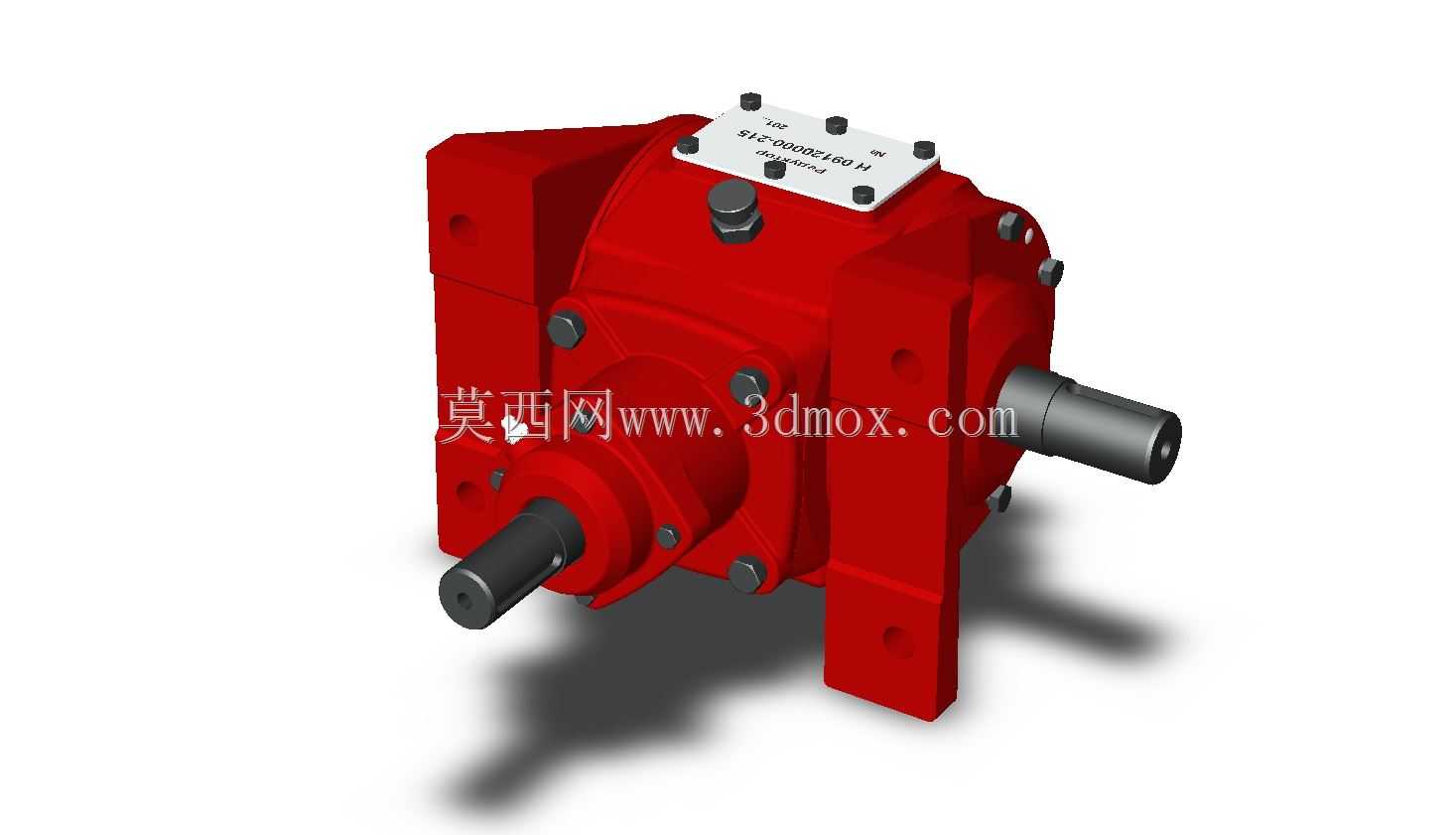

这款单级圆锥齿轮减速装置，主要适配农业作业场景下的动力传递需求，常配套于小型拖拉机、田间作业农机具的动力传输链路中，用来完成输入动力的转速匹配与扭矩放大，解决原动机输出转速过高、扭矩不足无法直接驱动作业机构的问题。在实际田间作业场景中，农机的作业负载波动大，地面起伏带来的冲击载荷会直接作用在传动链路上，这款减速装置采用单级圆锥齿轮传动结构，可实现两相交轴之间的动力换向传递，适配农机上动力输入轴与作业执行轴呈垂直布局的安装需求，无需额外加装换向传动构件，有效压缩传动链路的整体占用空间。从设计思路来看，这款减速装置采用剖分式铸造箱体结构，红色的铸铁箱体具备足够的结构刚度，可承受齿轮啮合过程中产生的径向与轴向载荷，箱体上预留的螺栓连接位可实现上下箱体的紧密贴合，保证内部润滑脂的密封性能，避免田间作业时泥水、粉尘侵入箱体内部造成齿轮磨损。内部的圆锥齿轮采用渐开线齿形设计，啮合重合度高，传动过程中冲击小、噪音低，可在负载波动的工况下保持稳定的动力输出，齿轮与传动轴采用过盈配合加平键周向固定的连接方式，可传递较大的工作扭矩，避免大负载下齿轮与轴之间出现相对滑移。两端伸出的传动轴采用阶梯轴设计，轴肩位置可实现轴承、齿轮的轴向定位，轴端预留的连接结构可方便地与原动机、作业执行机构完成对接，箱体上的安装基面经过精加工处理，可保证安装时的同轴度与位置精度，安装边界紧凑，可适配小型农机上有限的安装空间，无需对原有设备的安装机架进行大规模改造即可完成替换安装。箱体内部预留有足够的储油空间，齿轮运转时可带动润滑油飞溅到各个啮合面与轴承位置，实现运动部件的自润滑，降低日常维护的频次，适配农业作业场景下维护条件有限的使用特点，即使在长时间连续作业的工况下，也能保持内部构件的润滑状态，减少磨损故障的发生概率。
