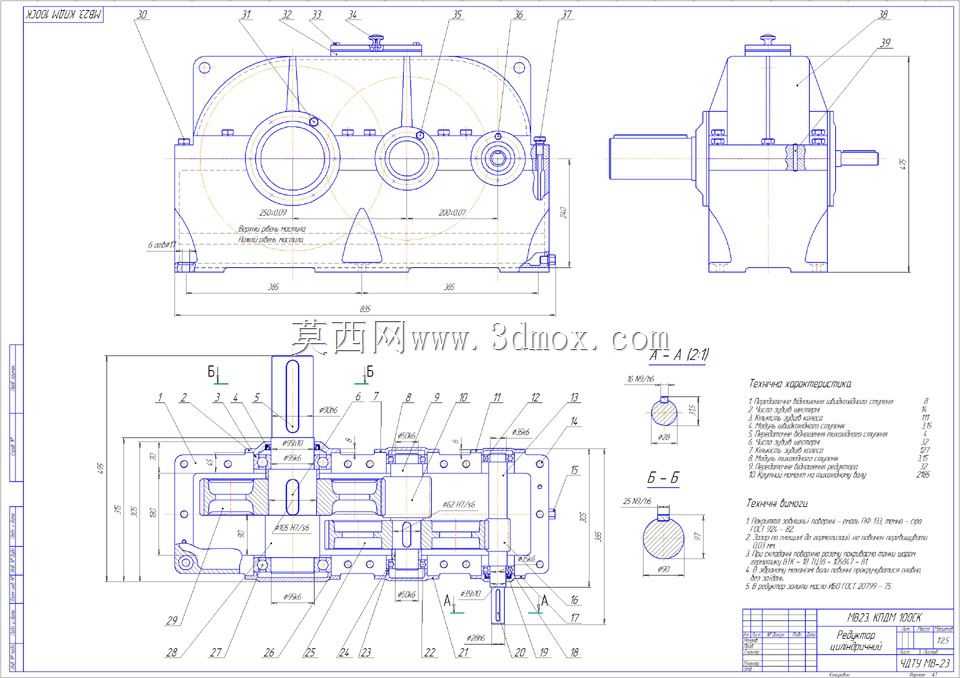

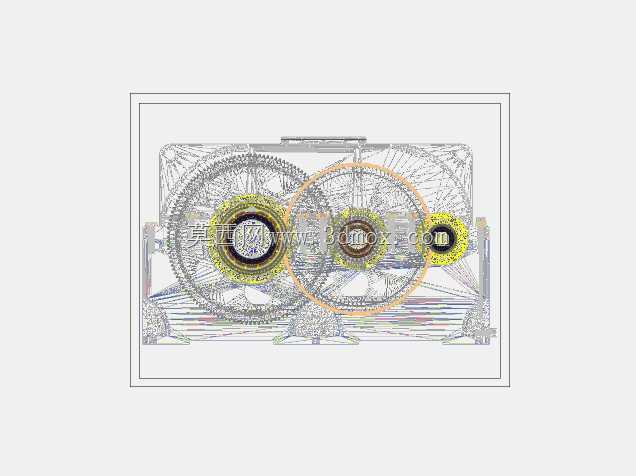

同轴式圆柱齿轮减速传动结构

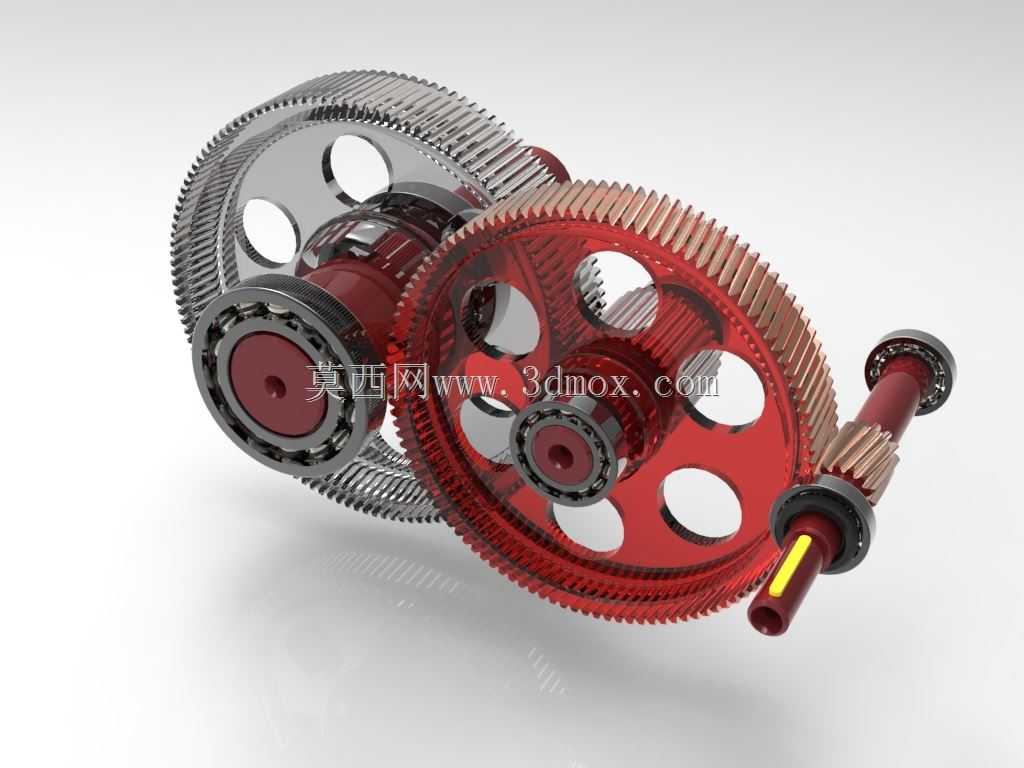

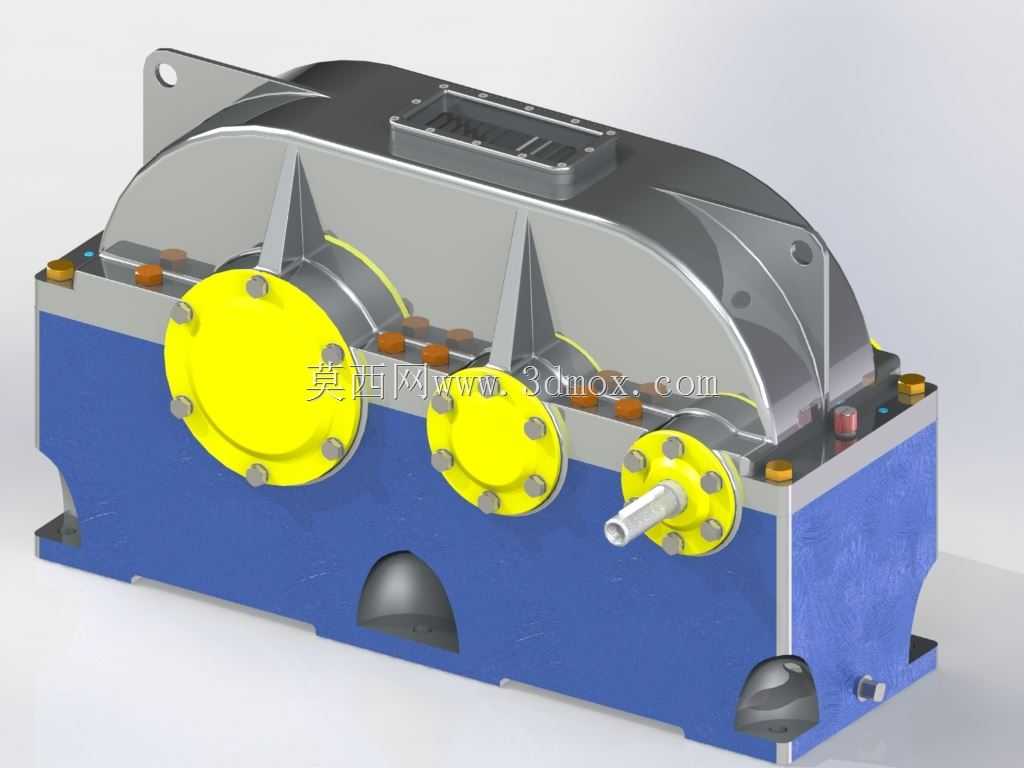

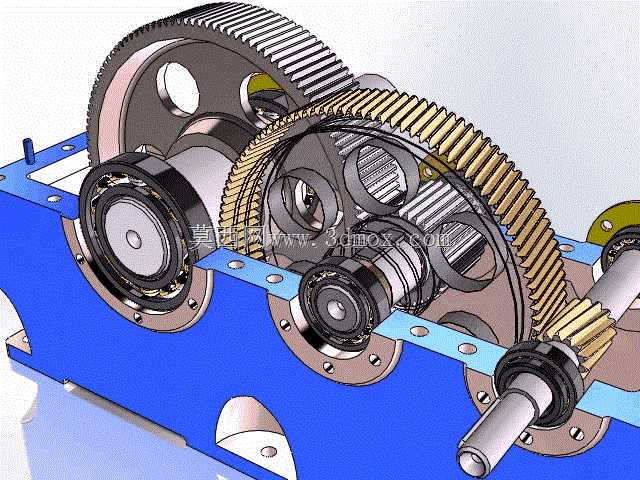

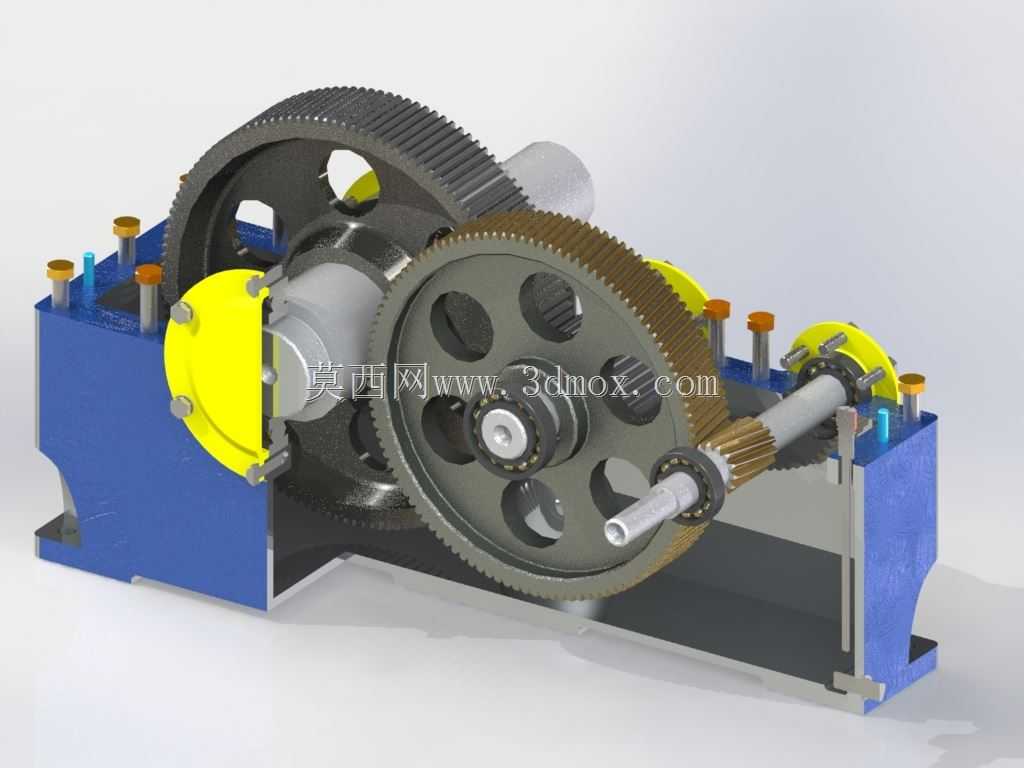

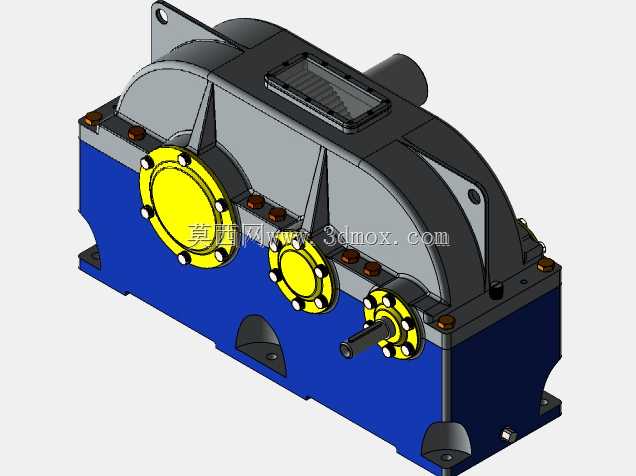

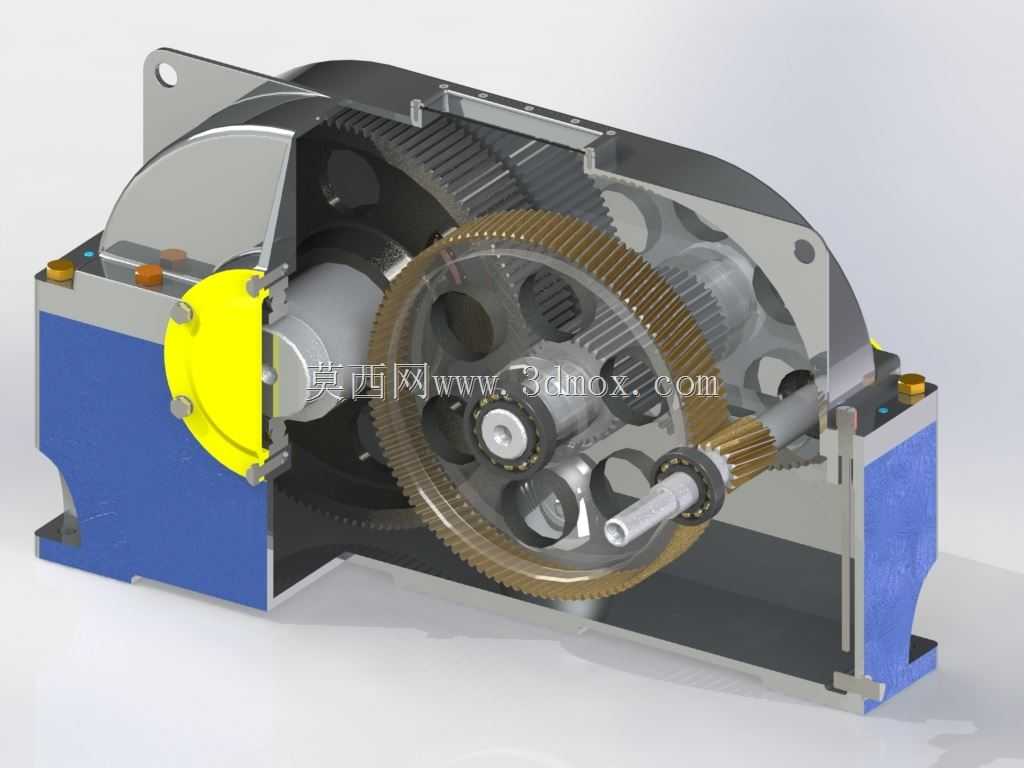

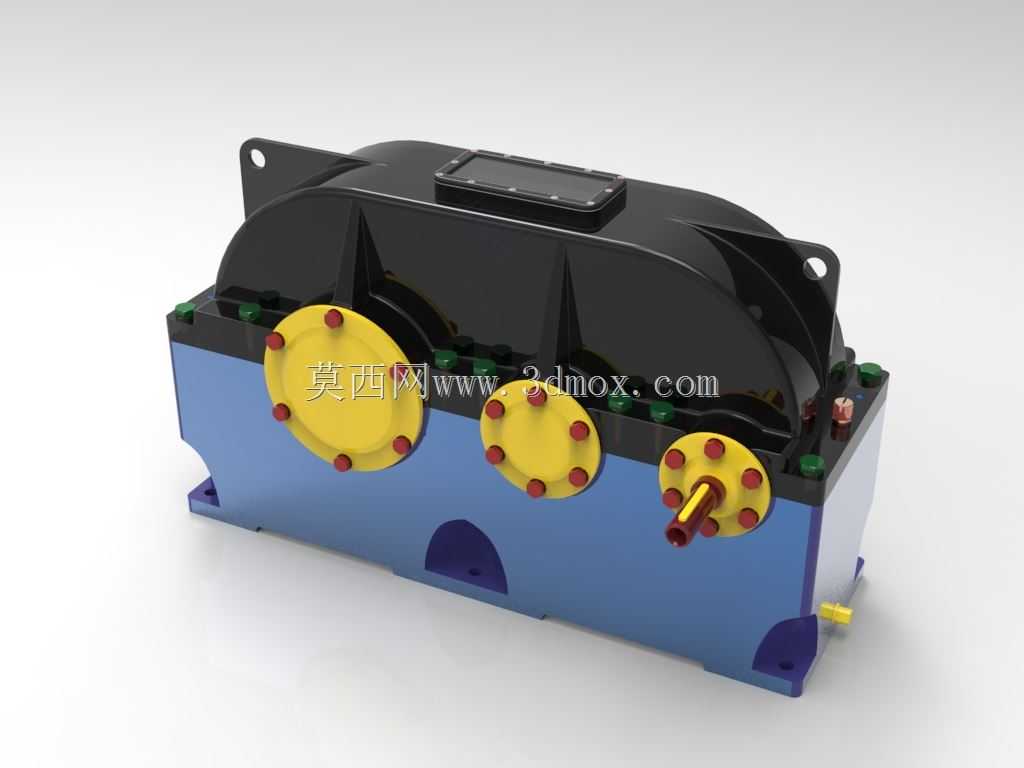

该圆柱齿轮减速结构主要应用于中小功率的工业传动场景，常见于轻工输送设备、小型自动化生产线辅机、食品包装机械的动力传输环节，可适配常规卧式安装的动力排布需求，在输入转速较高、输出端需要大扭矩低转速的工况下承担动力转换作用，能够匹配常规Y系列三相异步电机的输出轴尺寸，实现动力端与执行端的转速扭矩匹配。从功能特性来看，该结构采用同轴式排布设计，输入轴与输出轴处于同一轴心线上，可大幅缩减传动机构的横向安装占用空间，内部采用多级圆柱齿轮啮合传动，齿轮副采用斜齿与直齿组合的排布方式，高速级采用斜齿设计降低传动过程中的啮合冲击与运行噪音，低速级采用直齿结构承载更大的输出扭矩，各级齿轮配套深沟球轴承作为转动支撑，可承受传动过程中的径向载荷与少量轴向载荷，箱体采用剖分式蓝色涂装壳体设计，上下壳体通过定位销与紧固螺栓实现精准对接，既保证了齿轮啮合的中心距精度，也便于后期的内部维护与齿轮检修。在设计思路上，该结构优先考虑了传动平稳性与安装便捷性的平衡，各级齿轮的传动比经过合理分配，避免单级传动比过大导致的齿轮尺寸冗余，齿轮的齿宽、模数经过载荷校核，可满足常规工况下的连续运行需求，轴承安装位设计有对应的密封槽位，可配套骨架油封实现箱体内部润滑脂的密封，防止润滑油泄漏同时阻挡外部粉尘进入啮合区域。从安装边界来看，该减速结构的箱体底座预留有标准规格的安装螺栓孔位，可直接固定在配套的设备安装机架上，输入轴端可通过联轴器与电机输出轴直连，无需额外的过渡传动部件，输出轴端可配套联轴器、链轮或同步轮对接下游执行机构，整体外形的径向尺寸与轴向长度经过优化，不会与周边的设备机架、管线排布产生空间干涉，可适配紧凑空间内的动力单元布置需求。需要注意的是，该结构的尺寸精度未经过实际生产的工艺校核，仅可作为传动原理学习、结构方案参考使用，不可直接用于实际生产加工的定型图纸，实际投产前需要根据具体工况载荷重新进行齿轮强度校核、轴承寿命计算以及壳体的刚性验证，确保结构运行的可靠性与使用寿命。
