常用焊接型材截面参数化构件合集

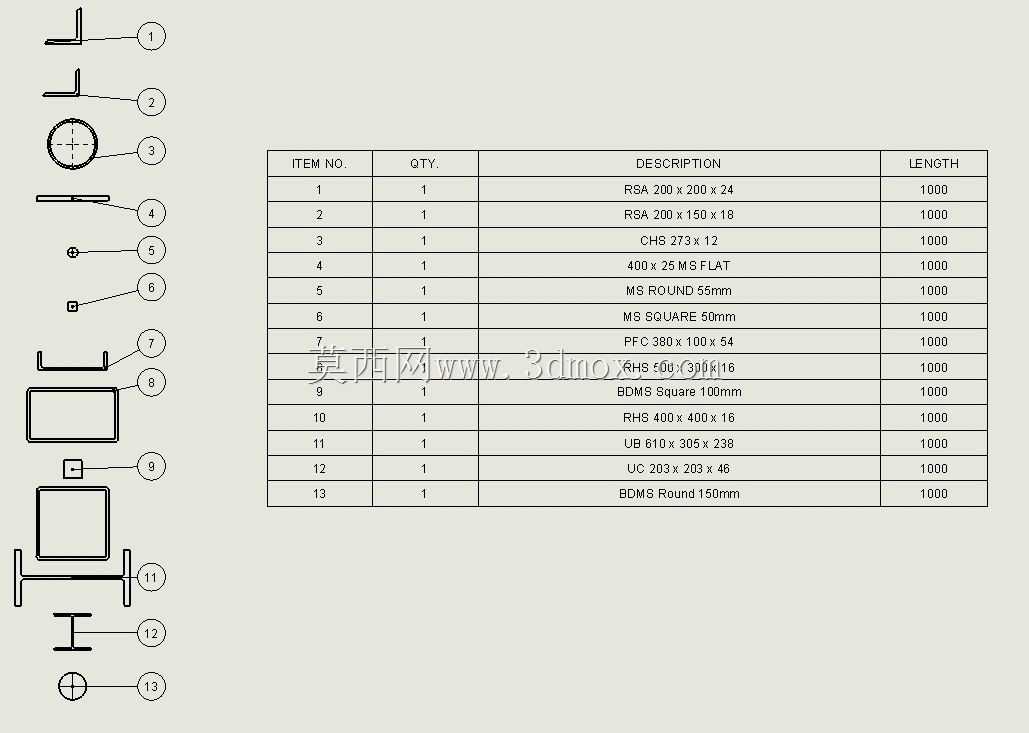

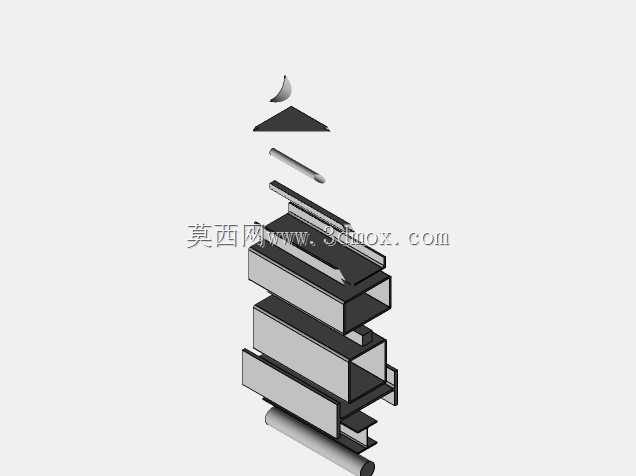

这套焊接构件合集覆盖了机械结构焊接加工场景中最常用的各类标准型材截面，广泛适用于设备机架搭建、工装夹具底座制作、钢结构支撑框架拼装、输送线支架焊接等多类工业生产场景，是焊接结构设计环节的基础构件资源。在实际生产应用中，不同截面的型材承担着不同的结构功能：等边角钢多用于小型支架的边角连接、设备护罩的框架包边，可通过两个垂直边的贴合实现快速定位焊接；槽钢凭借凹槽型截面的高抗弯特性，常作为设备主承重梁、导轨安装基座使用，凹槽内可方便布设线缆、气管等辅助管线；工字钢的强轴抗弯性能优异，适合大跨度的承重横梁、重型设备的底部支撑结构，能在同等耗材重量下实现更高的结构刚度；矩形空心管的截面封闭性好，抗扭性能突出，多用于设备防护栏、走台扶手、轻量化机架的立柱与横梁，外观平整易做表面处理；圆形空心管则常用于流体输送配套支架、弧形结构框架、扶手栏杆类构件，曲面外形无尖锐棱角，安全性能更佳；平法兰构件用于管道对接、筒体端盖连接场景，可通过螺栓实现可拆卸的刚性连接。在设计思路上，所有构件均采用参数化特征构建，将不同型材的截面轮廓、壁厚、截面尺寸参数与特征配置做关联，在搭建焊接装配体时，可直接根据结构受力需求选取对应规格的构件，无需重复绘制截面草图，大幅提升焊接结构的设计效率。构件的外形尺寸完全贴合主流型材的供货规格，安装边界预留了标准的焊接收缩余量、螺栓连接操作空间，在装配时可直接对接切割下料工序，生成的工程图可自动提取对应型材的规格参数、下料长度，减少人工统计BOM的出错概率。针对焊接加工的工艺特性，所有构件的端部均预留了坡口加工的参考基准，可根据焊接板厚快速调整坡口角度与钝边尺寸，匹配不同的焊接工艺要求，避免设计环节与加工环节的信息断层。
