钻床配套快速夹紧平口虎钳结构

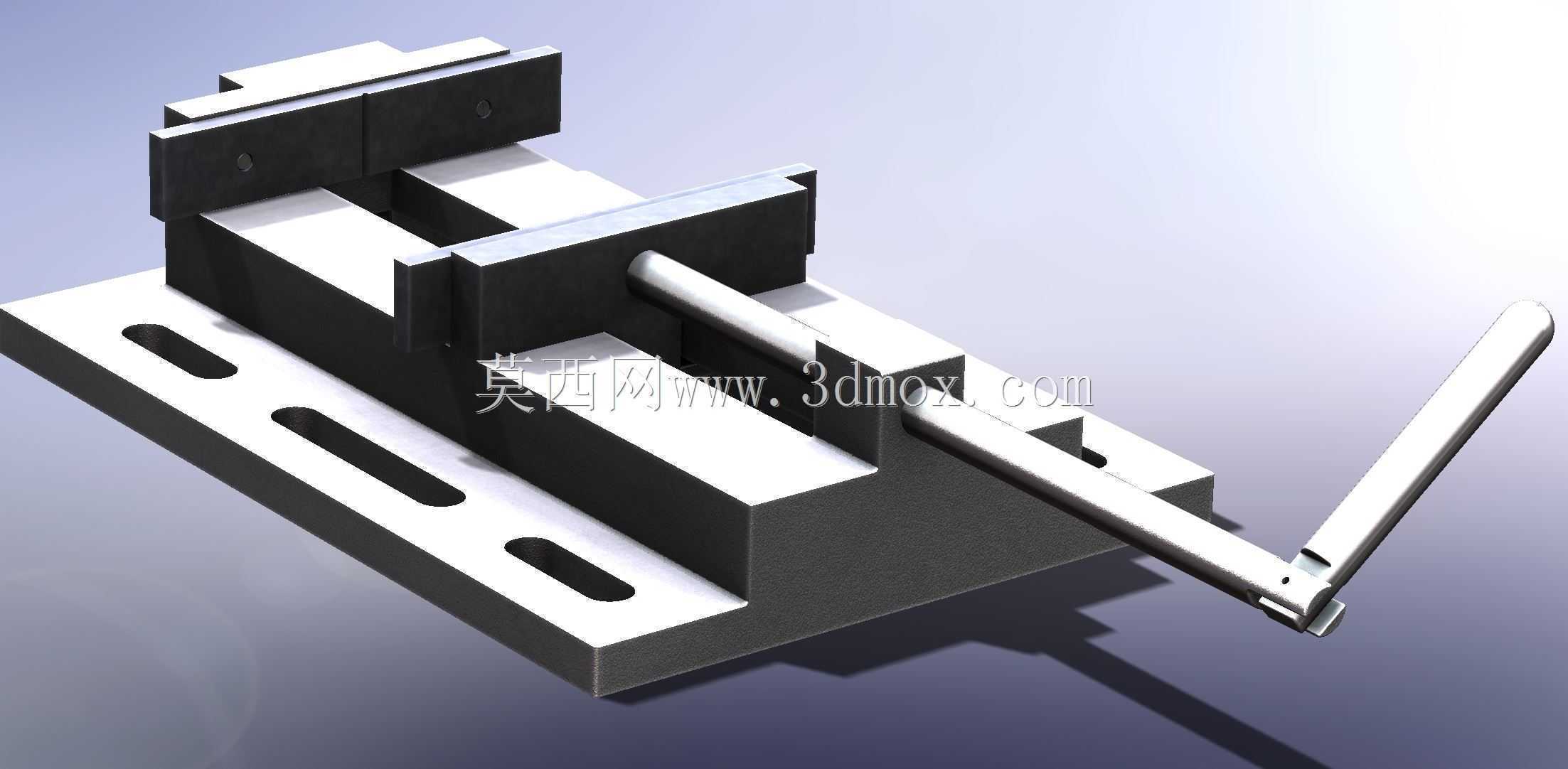

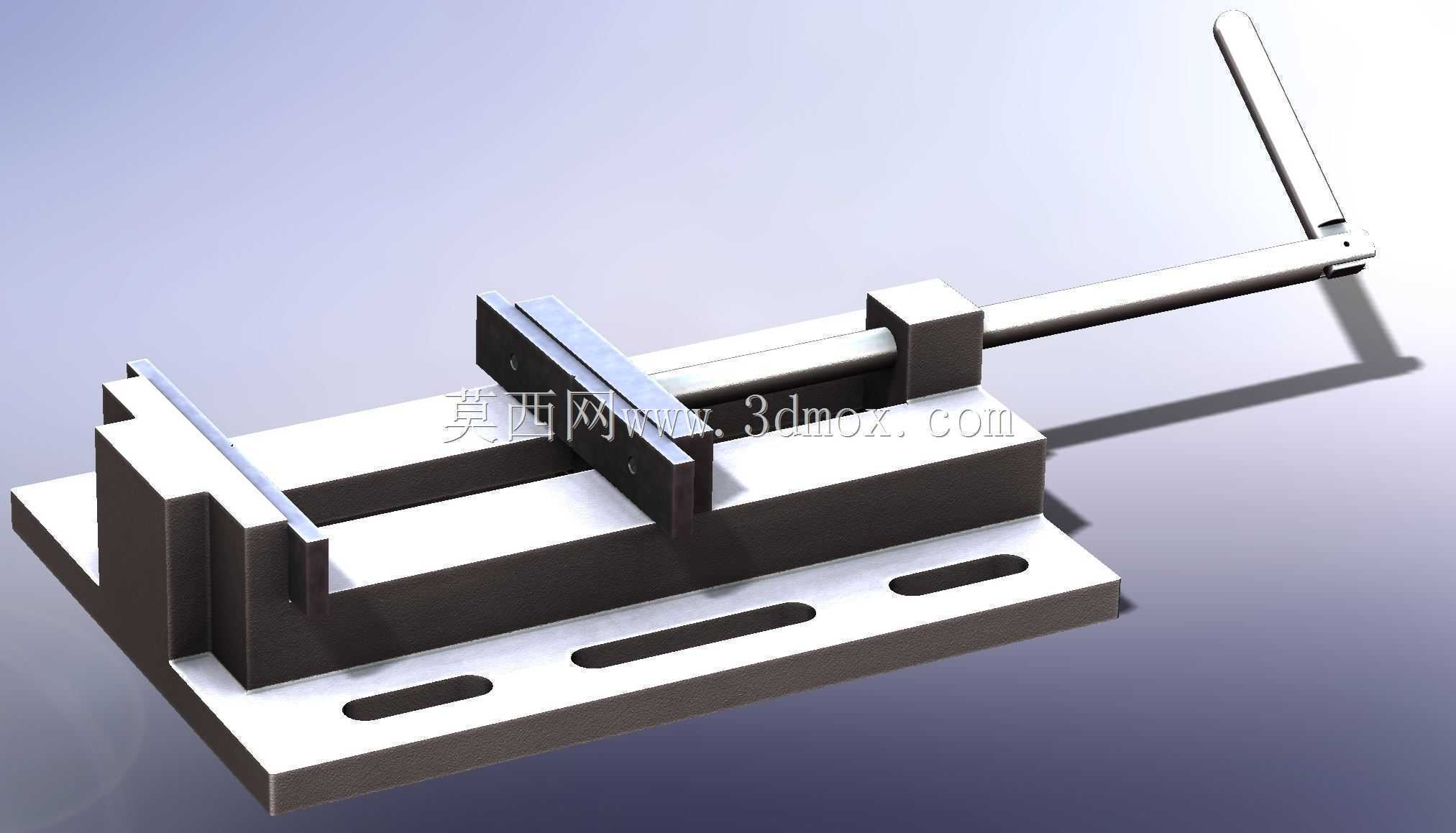

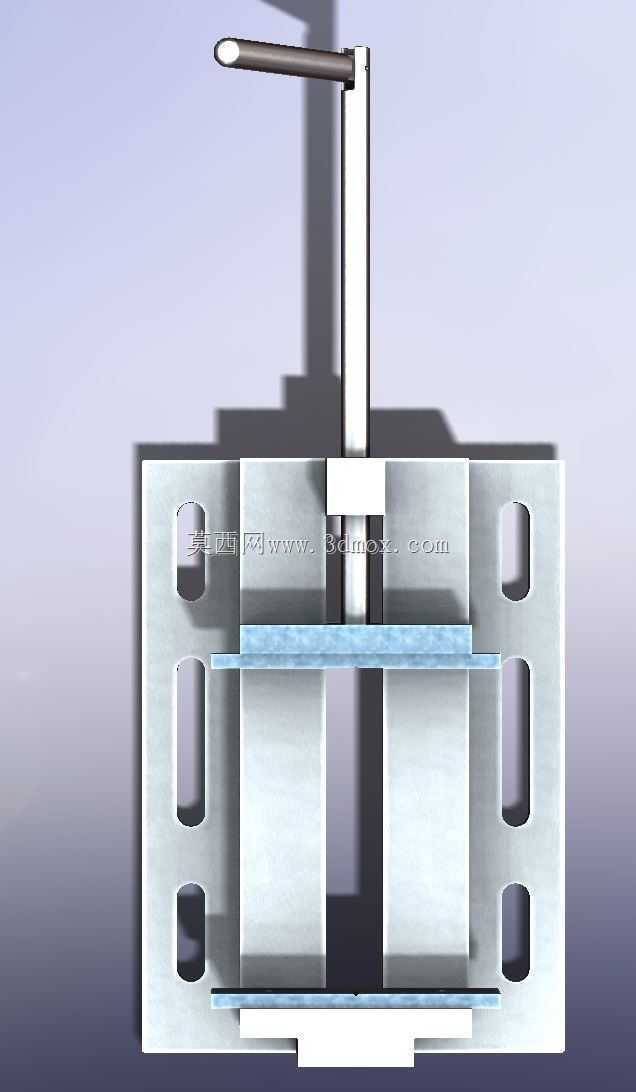

　　这款钻床虎钳是钻削加工场景下的核心装夹工装，主要适配台式钻床、立式钻床的工位装夹需求，在小型五金件加工、维修车间钻孔工序、职业院校机加工实训场景中都有广泛应用，能够替代人工手持工件完成钻孔、扩孔、铰孔作业时的工件固定，避免钻削过程中工件偏移、抖动导致的孔位超差、钻头崩损问题，同时消除手持工件的安全隐患。从结构设计来看，该虎钳采用固定钳身搭配滑动活动钳口的布局，底座开设三条长圆形安装槽，可直接通过T型螺栓固定在钻床工作台面上，安装槽的长度预留了足够的位置调整余量，能够适配不同工作台T型槽间距的钻床设备，安装时可根据加工工位需求沿钻床X轴方向调整虎钳整体位置，找正后锁紧螺栓即可完成固定。钳身主体采用一体式铸造结构，

　　导轨面经过铣削加工保证平直度，活动钳口沿钳身导轨做直线往复运动，配合长杆式丝杠传动结构实现夹紧动作，操作时转动末端的加长手柄即可带动丝杠旋转，驱动活动钳口靠近或远离固定钳口，加长力臂的设计能够让操作人员用较小的手动力获得足够的夹紧力，针对普通碳钢、铝合金、铜件等常见钻削加工材质，都能保证装夹稳固无窜动。钳口部位采用可拆卸式钳口板设计，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，避免钻削扭矩作用下工件发生转动，当钳口板磨损后可单独拆卸更换，无需更换整个钳身，降低工装维护成本。固定钳口与活动钳口的夹持面垂直度经过精加工保证，装夹矩形工件时能够保证工件基准面与钻床主轴垂直，避免钻孔出现倾斜。丝杠采用梯形螺纹传动，

　　具备一定的自锁性能，夹紧后不会因为钻削过程中的振动出现松脱问题，无需额外加装锁紧机构即可满足常规钻削的装夹可靠性要求。整体结构没有冗余的复杂零部件，拆解维护十分便捷，日常使用中仅需定期向丝杠与导轨配合面加注润滑脂，即可保证活动钳口滑动顺畅，无卡滞、异响问题。该虎钳的夹持范围覆盖了小型钻床常见的加工工件尺寸，既可以装夹规则的矩形块料、条料，也可以配合V型块附件装夹轴类零件，完成径向钻孔作业，适配多类型工件的装夹需求，是钻床工位不可或缺的通用工装。
