农业设备与卡车用可拆卸牵引连接构件

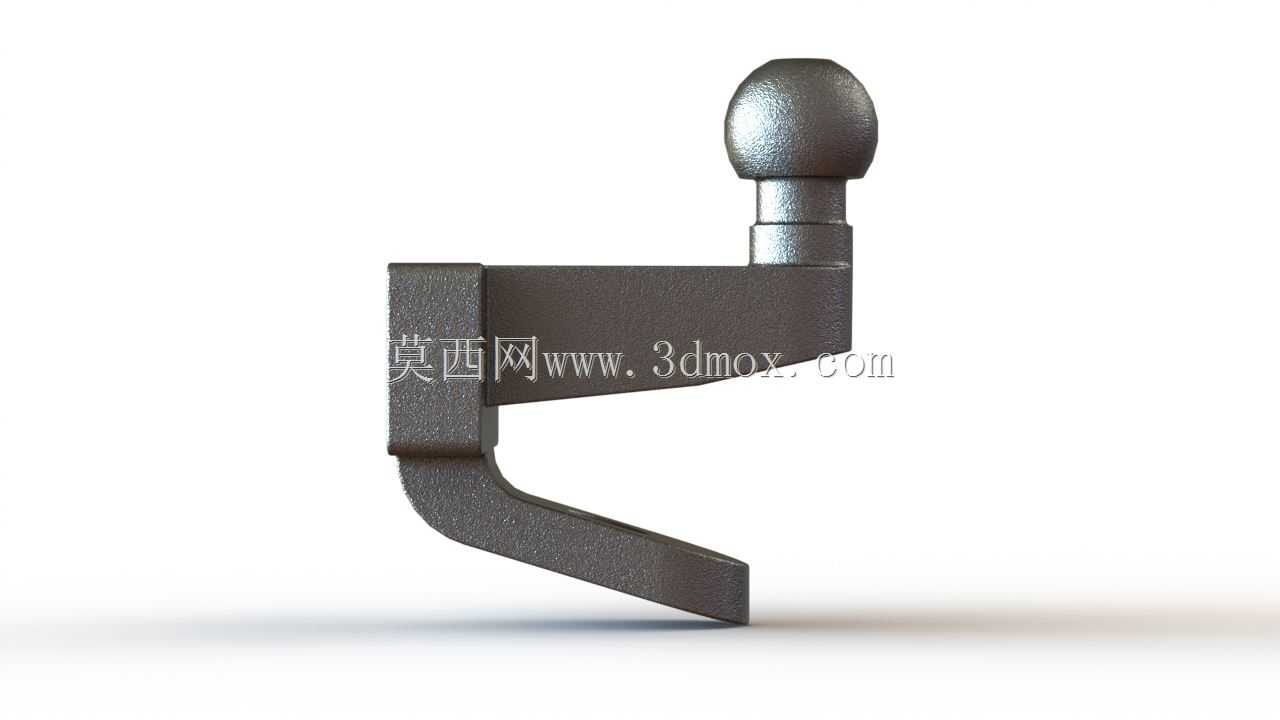

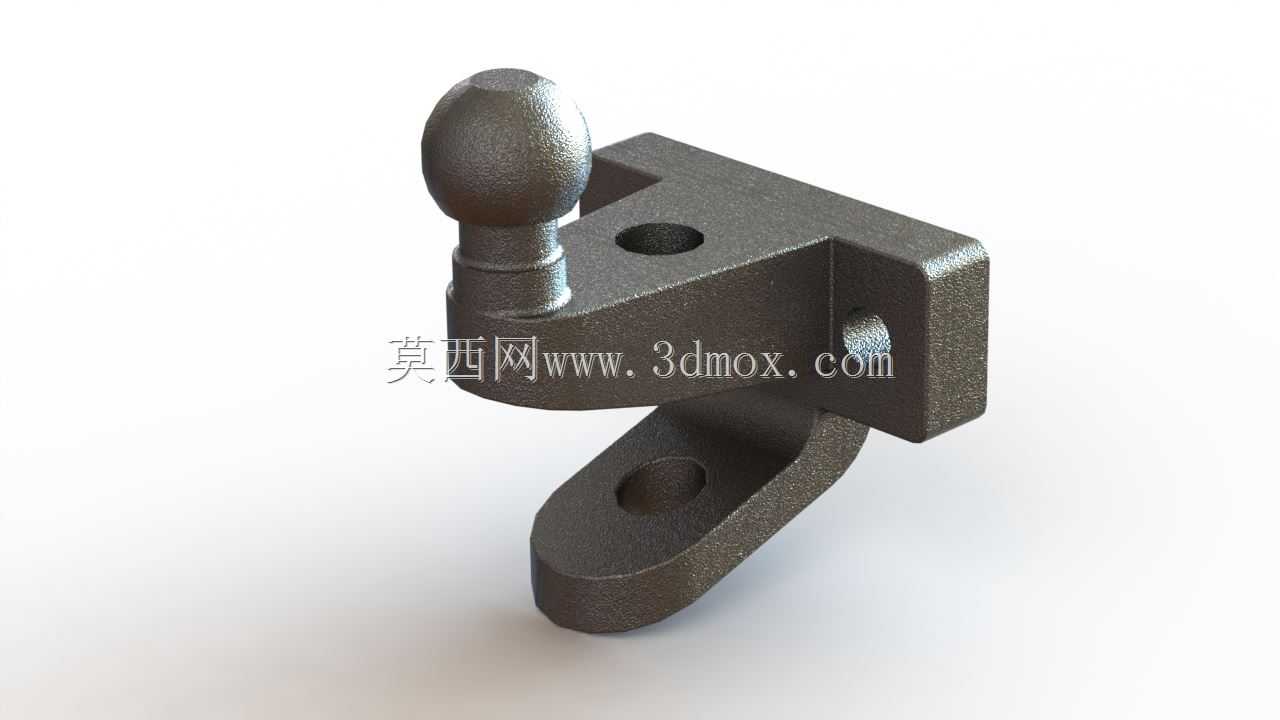

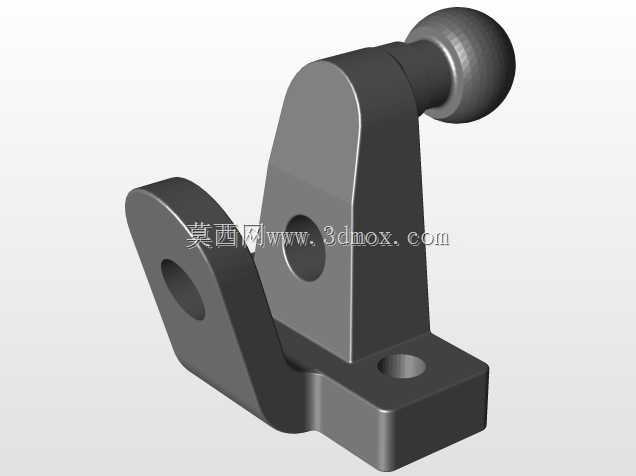

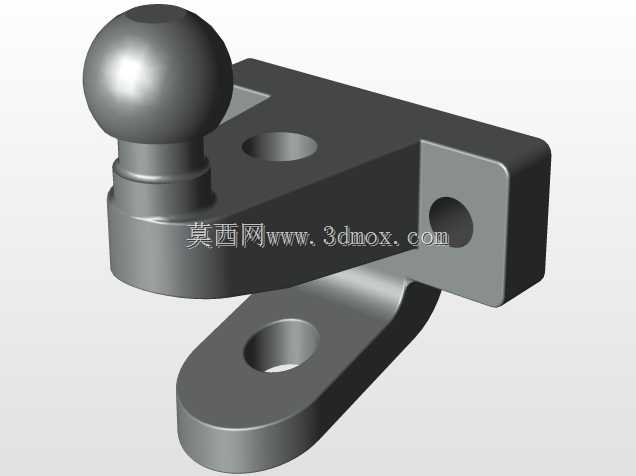

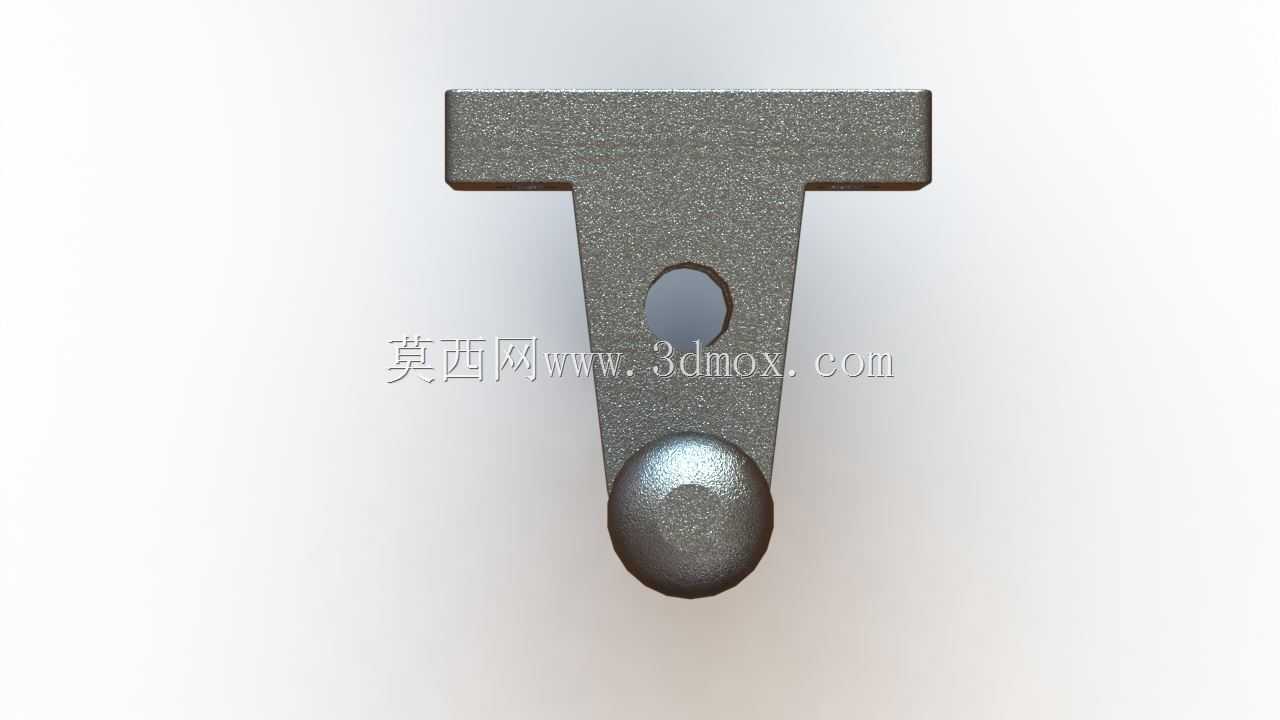

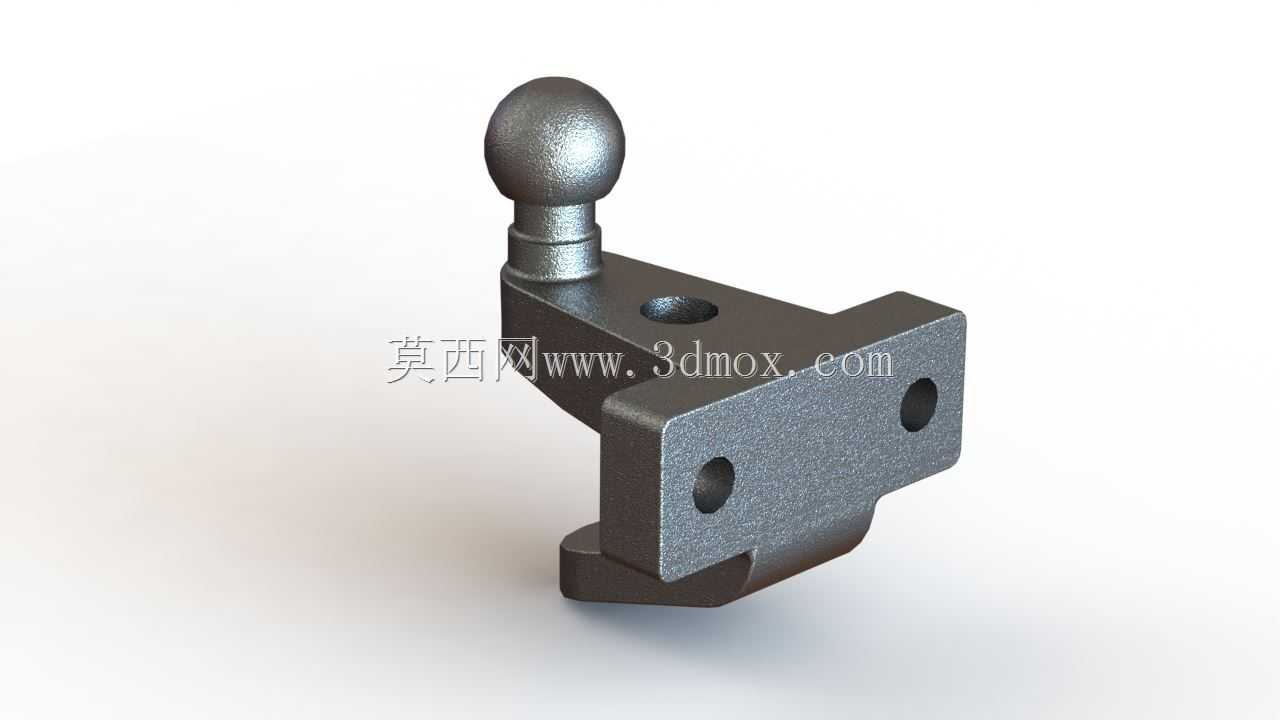

该牵引构件主要适配农业作业设备与货运卡车的拖挂连接场景，在农田作业转场、农资转运、轻型设备拖带等工况下承担牵引力传递作用，额定牵引载荷对应3.5吨级拖挂需求，可满足非道路农用场景与短途道路货运的常规拖挂使用要求。从结构设计来看，构件采用一体式铸造成型基体，上部设置标准球形牵引头，匹配通用拖挂连接座的球头卡扣接口，球头下方设置缩颈避让段，保证拖挂连接时连接锁扣可完全卡入到位，避免行驶过程中出现脱挂风险。基体侧面设置带安装孔的垂直安装支耳，下部延伸出带腰型孔的斜向支撑臂，两个安装点位分别对应车架横梁的垂直安装面与斜向加强筋安装位，安装时可通过腰型孔微调安装位置，抵消车架焊接带来的位置公差，降低现场安装的适配难度。设计过程中优先考虑了可拆卸需求，无需焊接固定，全部采用螺栓连接即可完成装配，当牵引球头出现磨损超差时，可直接拆卸更换构件，无需对车架主体进行切割焊接修复，大幅降低后期维护成本。基体的转角位置均设置铸造圆角，避免应力集中导致的载荷冲击下开裂问题，球头表面做硬化处理，降低长期铰接转动带来的磨损失效速率，安装孔位均预留螺栓沉头空间，保证螺栓安装后端面不突出构件表面，避免与拖挂部件产生运动干涉。从安装边界来看，垂直支耳的安装面与下部支撑臂的安装面夹角匹配常规卡车与农用拖拉机尾部车架的结构角度，安装后球头中心高度符合通用拖挂设备的连接高度要求，无需额外加装转接垫块即可保证拖挂状态下挂车与主车的水平度，减少行驶过程中的附加载荷冲击。整体结构没有冗余设计，所有结构特征均服务于载荷传递与安装适配需求，铸造壁厚根据受力路径做差异化设计，主受力路径位置壁厚加大，非受力区域适当减薄，在保证结构强度满足额定载荷要求的前提下控制整体重量，避免增加不必要的车架尾部载荷。
