大型卧式矿用球磨机结构设计方案

这款卧式球磨机是矿物加工流程中的核心粉磨设备，主要应用于黑色金属矿、有色金属矿、非金属矿的选矿生产线前段作业环节，同时也可适配建材、耐火材料、化工原料等行业的物料超细研磨工序，承担将破碎后的矿石或原料研磨至符合后续分选、加工要求粒度的核心功能。在实际选矿生产场景中，该设备通常衔接在颚式破碎机、圆锥破碎机等中细碎设备之后，将破碎至20mm左右粒度的矿料送入筒体内部，通过筒体内装填的钢球、钢段等研磨介质，在筒体持续回转过程中借助介质的冲击、研磨作用，将矿料逐步磨细至0.074mm甚至更细的粒度，满足后续浮选、磁选等分选作业对物料粒度的严格要求，是决定整条选矿生产线处理能力与分选指标的关键设备。

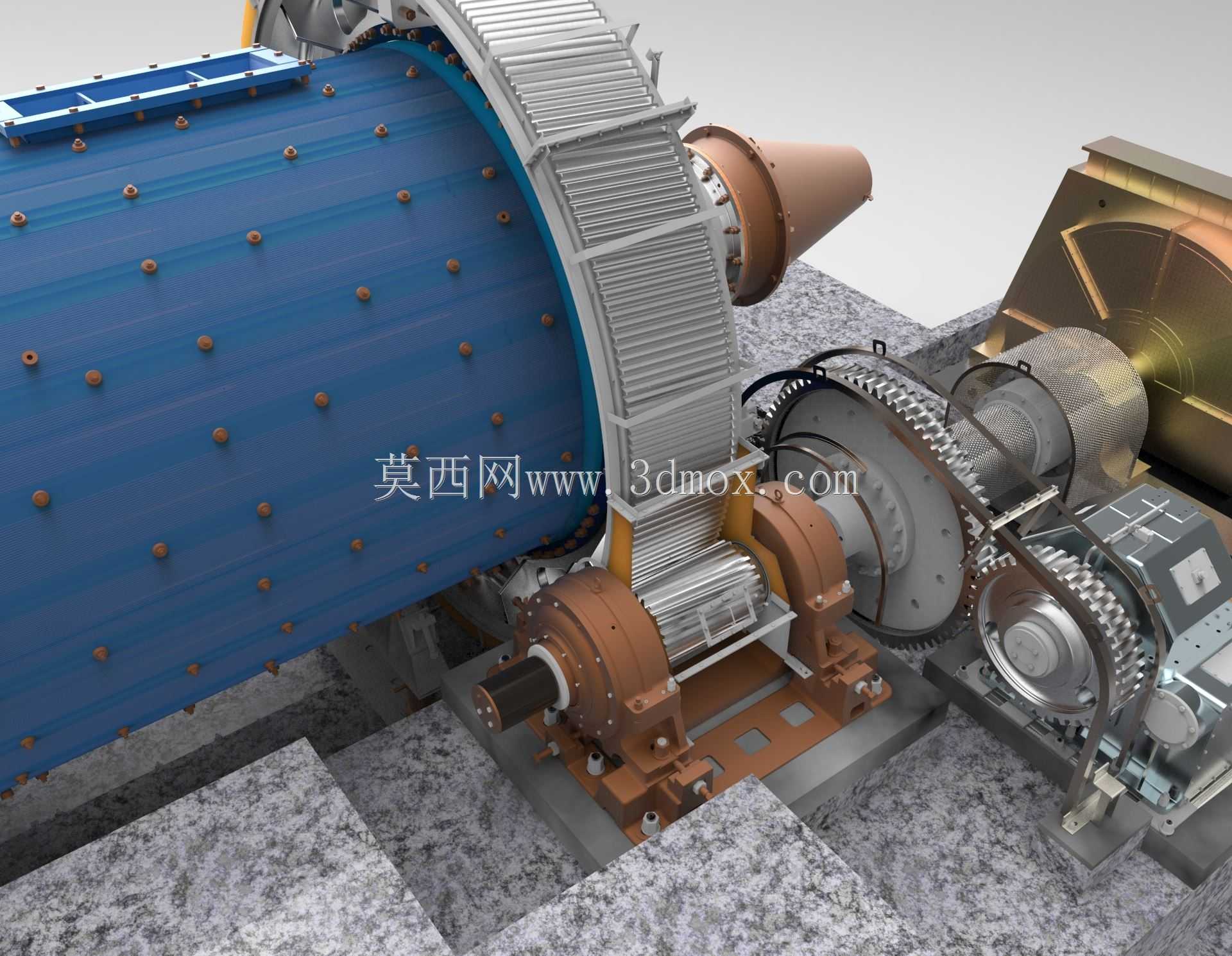

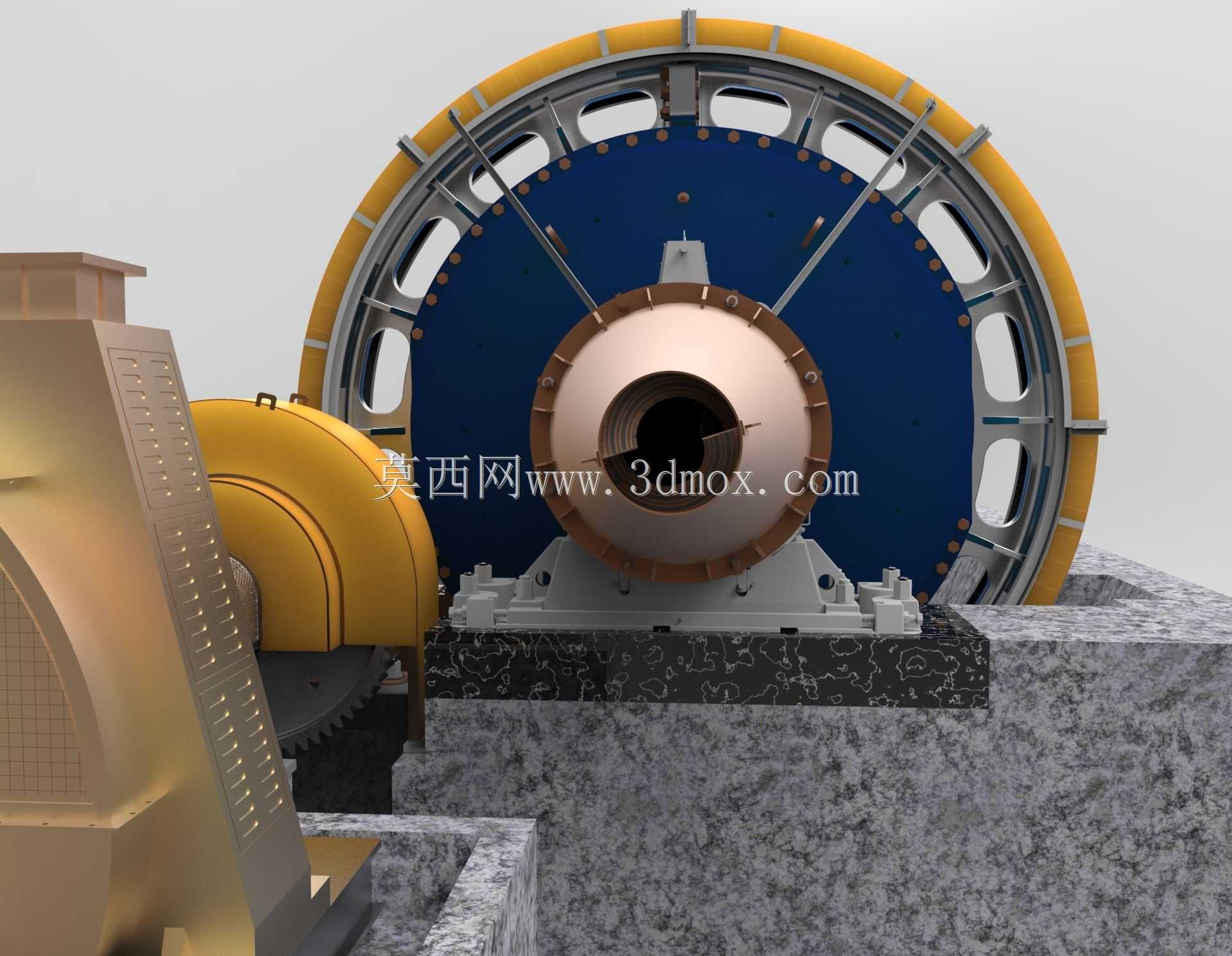

从功能特性来看，该球磨机采用周边齿轮传动搭配滑动轴承支撑的经典结构，进料端采用鼓式给料结构保障大粒度矿料顺畅进入筒体，出料端采用锥形溢流排料结构，可根据生产需求灵活调整磨矿料位与排料速度，适配开路磨矿、闭路磨矿等不同工艺流程要求。设备配套的传动系统采用低速大扭矩传动方案，搭配独立的润滑与冷却系统，可保障设备在24小时连续重载作业工况下稳定运行，大幅降低非计划停机时长。筒体部分采用加厚耐磨钢板卷制焊接而成，内部铺设可更换的高锰钢衬板，衬板表面设计有提升条结构，可在筒体回转过程中将研磨介质带至合适高度后抛落，最大化冲击研磨效率，同时衬板可根据磨矿物料的硬度、磨蚀性灵活更换材质与结构形式，延长设备易损件更换周期，降低生产运维成本。

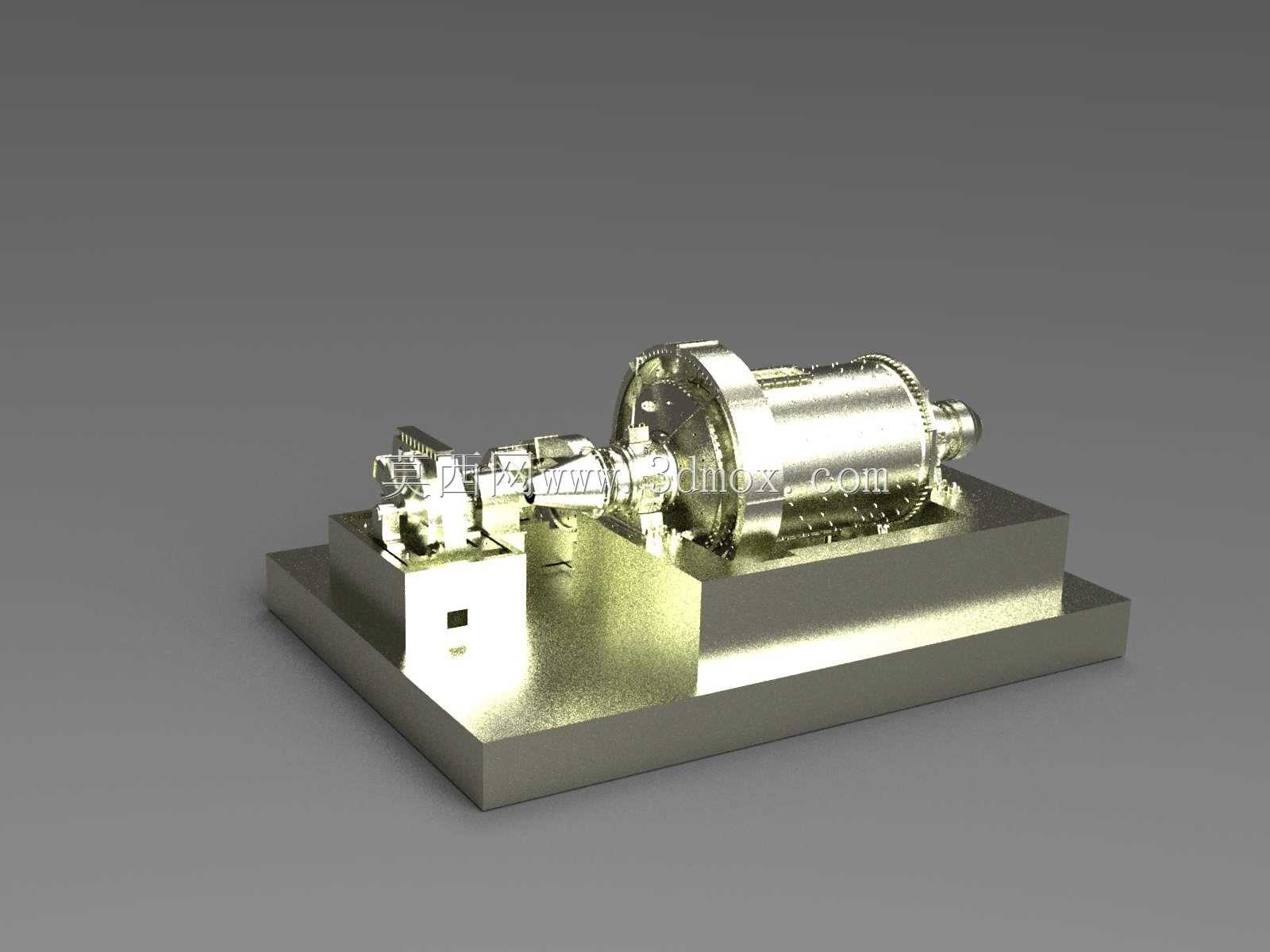

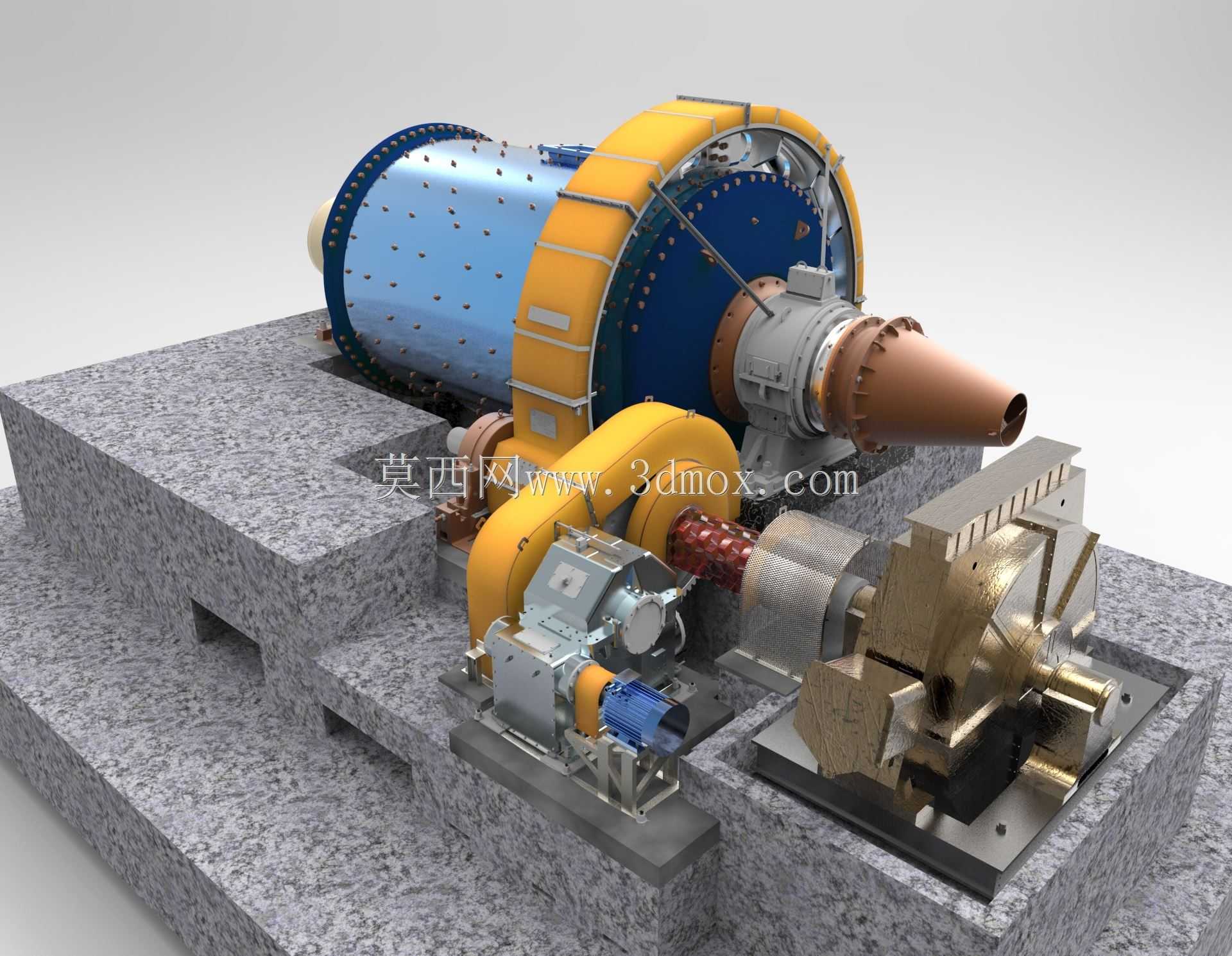

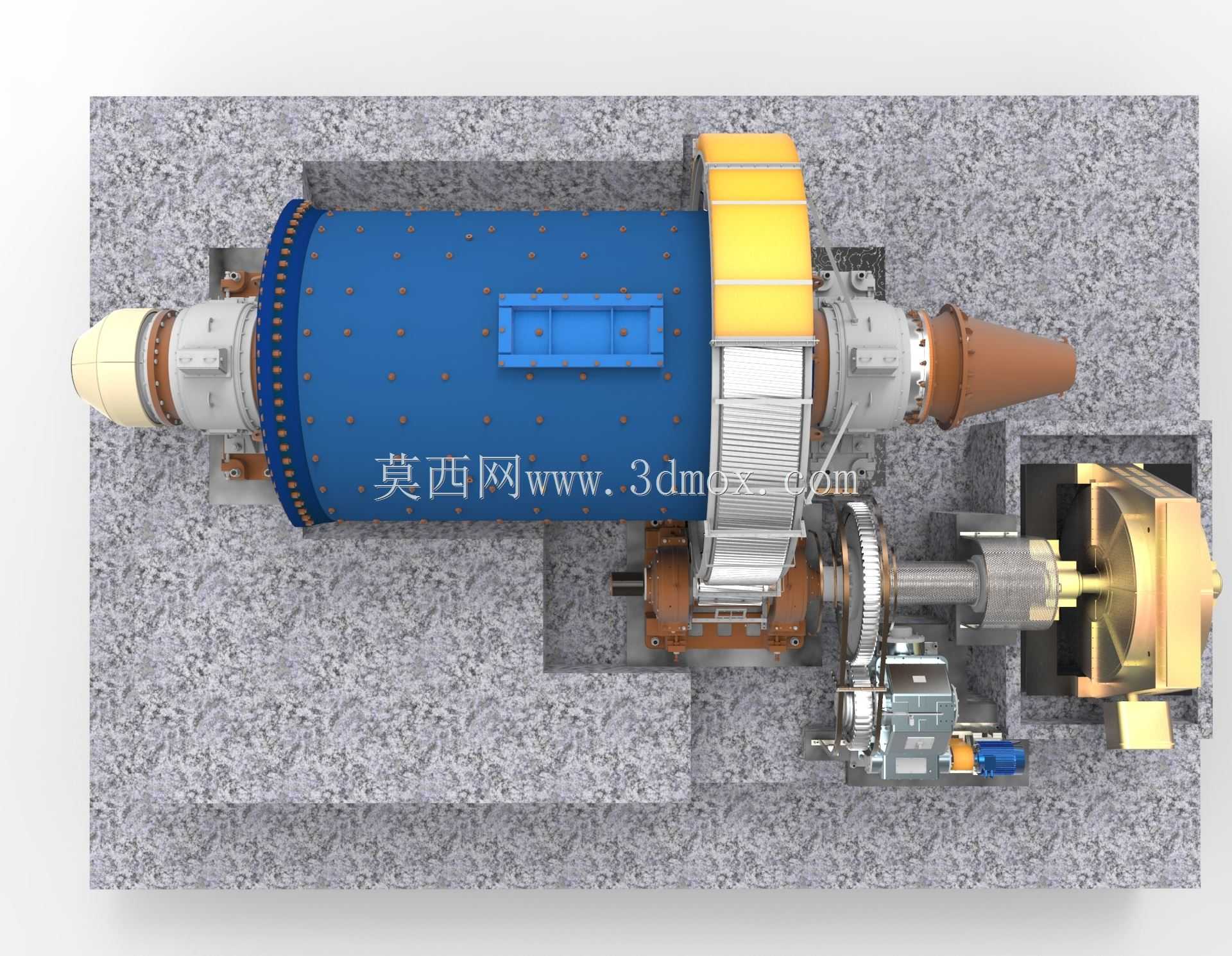

在设计思路上，该模型严格遵循大型矿用磨机的载荷分布规律，对筒体法兰、中空轴、大齿圈等核心受力部件的结构进行了等比例还原，充分考虑了设备安装时的混凝土基础承载要求，配套的地脚螺栓布置、传动系统安装位、慢速检修驱动装置的位置均符合实际工程安装规范，可直接用于生产线布局规划、安装施工模拟、运维培训等场景。设备的外形尺寸按照3750mm筒体直径、5850mm筒体有效长度的规格进行建模，整体安装边界充分预留了传动侧、检修侧的操作空间，进料端与出料端的接口尺寸可与上下游的给料机、分级机、螺旋输送机等设备顺畅衔接，基础部分的混凝土承台结构按照设备满载运行时的动载荷、静载荷要求设计了对应的承载结构与减震预留空间，可有效避免设备运行过程中出现基础沉降、振动超标等问题，保障长期运行的稳定性与可靠性。
