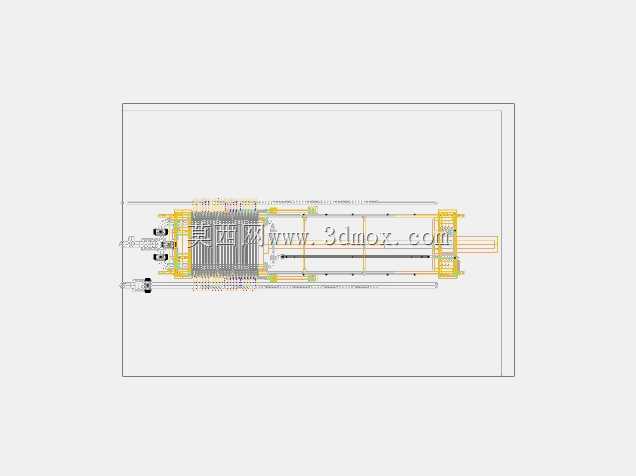

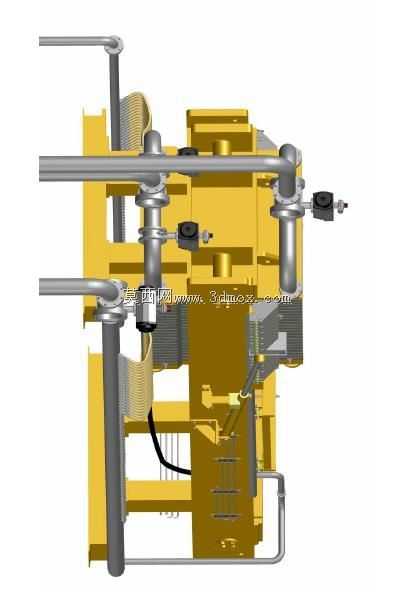

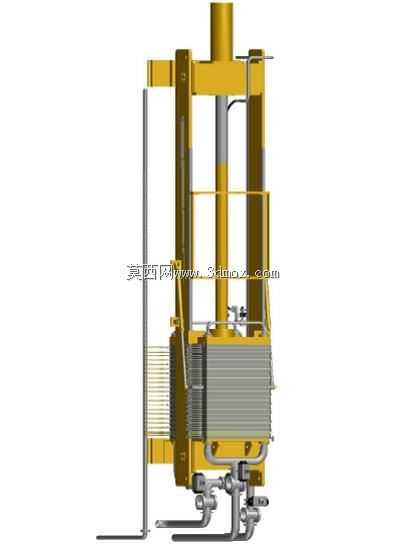

安德里茨大型工业压滤机三维结构

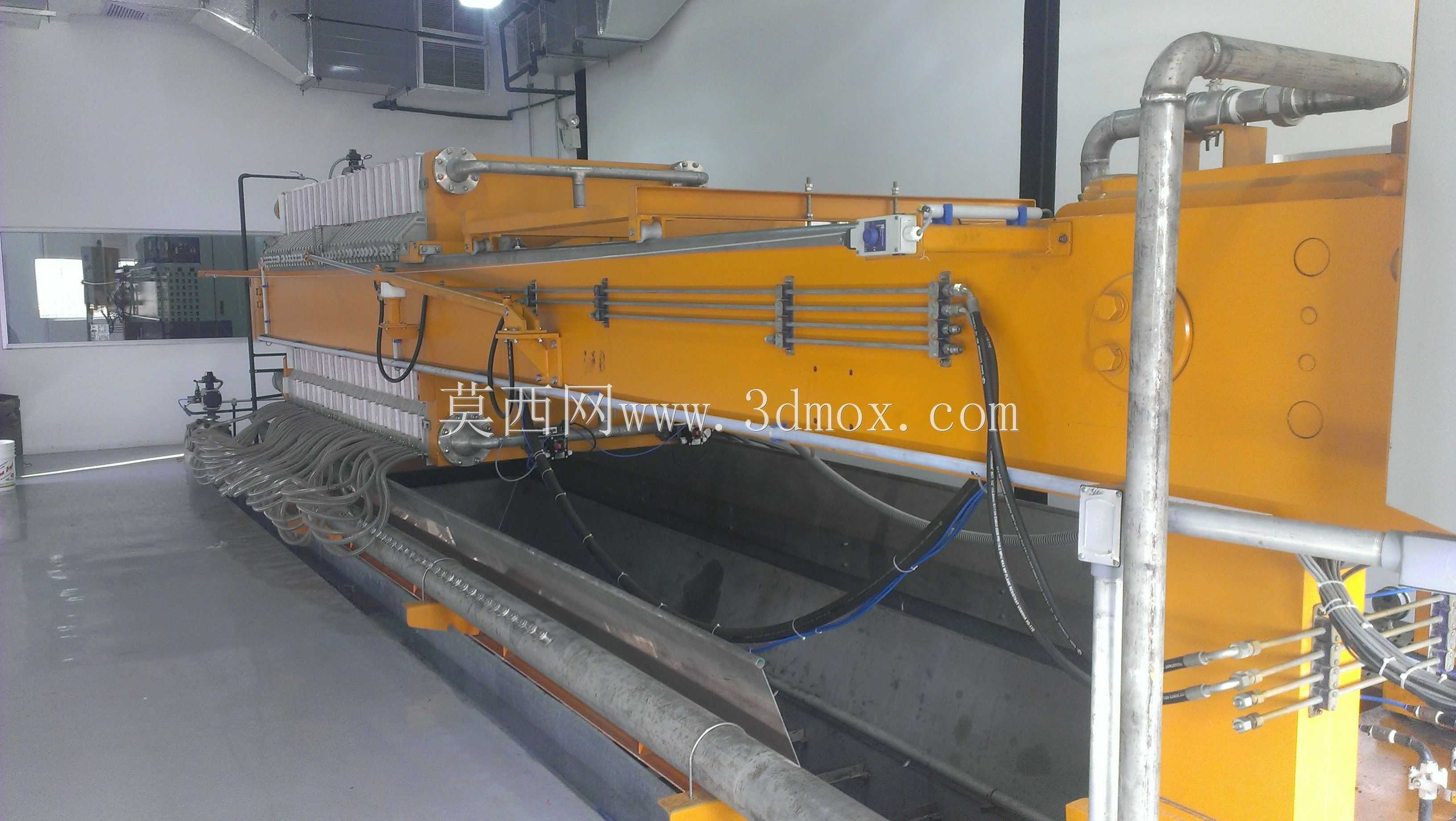

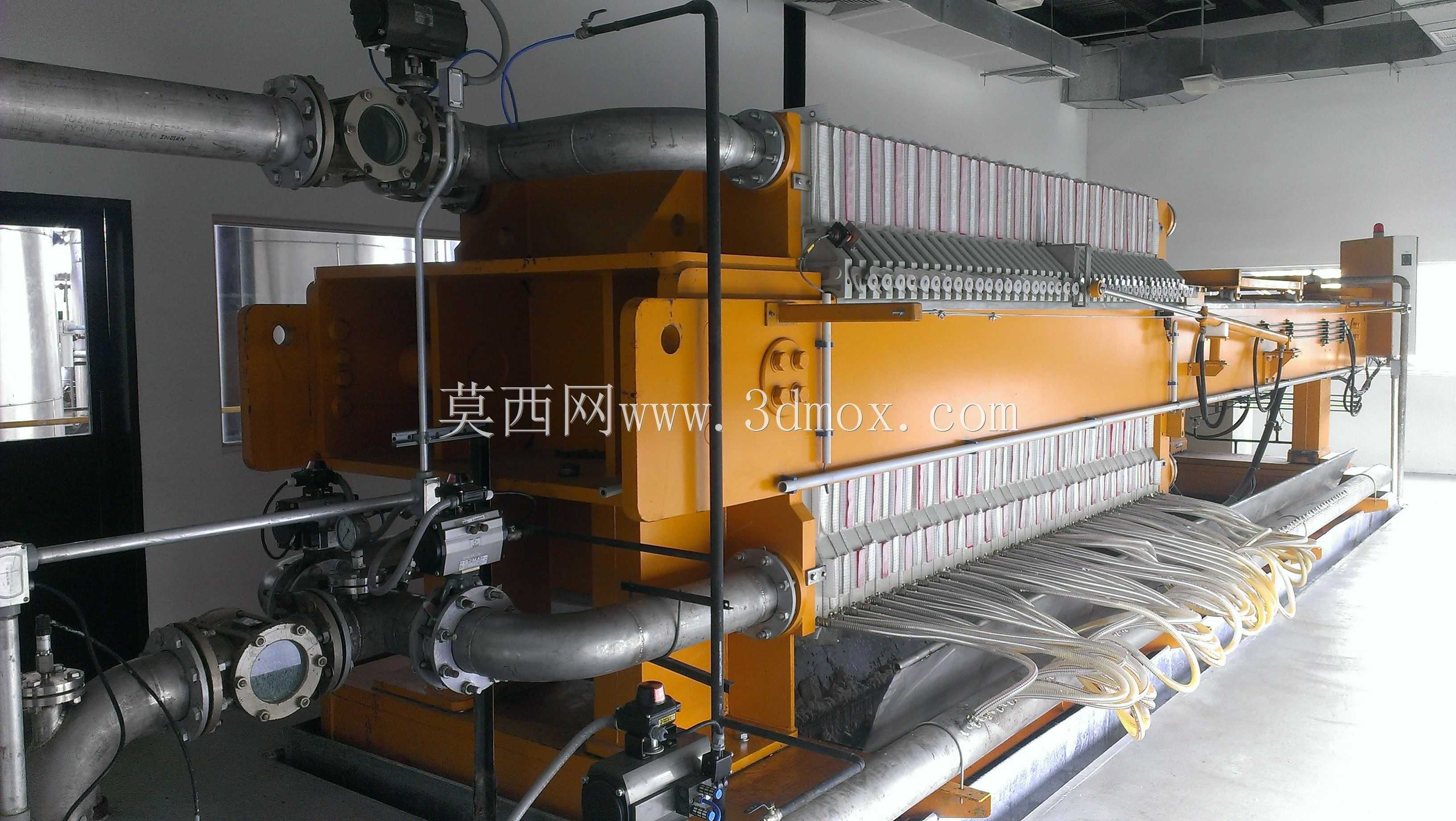

这款压滤机主要面向矿山精矿脱水、市政污泥深度处理、化工浆料固液分离、冶金浸出渣液分离等工业场景，是固液分离工序中的核心处理设备，能够将混合物料中的固相物料截留、液相透过滤布排出，实现物料的干化堆存或液相净化回用，有效降低后续物料运输成本，满足环保排放的固废含水率要求。设备整体采用卧式长梁排布结构，主体机架采用高强度箱型梁焊接结构，能够承受滤板压紧时的超大轴向载荷，避免长期高压作业下的机架形变，保障滤板密封面的贴合精度，防止跑浆漏液问题。压紧端集成液压驱动机构，可根据不同物料的过滤需求灵活调整压紧力，在进料过滤阶段维持稳定的密封压力，在卸饼阶段快速回程拉开滤板，配合滤布曲张机构实现滤饼的自动脱落，无需人工干预卸渣，大幅降低一线操作人员的劳动强度。设备两侧排布规整的进料管路、清洗管路与滤液收集管路，进料端可根据物料特性选择端进、侧进等不同进料方式，适配高浓度、高粘度等不同属性的物料过滤需求；滤布清洗机构采用高压水往复冲洗结构，可在每一个作业循环后自动冲洗滤布孔隙中残留的固相颗粒，避免滤布堵塞造成过滤效率下降，延长滤布的使用寿命。设备下方设置整体式滤液收集槽与滤饼导料槽，过滤产生的清液可通过收集槽统一导流至回用或处理环节，脱落的干滤饼可直接落入下方输送设备转运至堆存区域，实现整个过滤工序的连续化作业。整机外形长度10.25m、宽度2.15m、高度2.20m，基础过滤面积可达128㎡，可根据实际产能需求扩展至211㎡，安装时需预留足够的前端操作维护空间与侧方管路检修通道，设备基础需做承重加固与防腐处理，适配长期潮湿、带腐蚀介质的作业环境，机架表面采用重防腐涂装工艺，可耐受酸碱类物料的长期侵蚀，延长设备整体服役周期。在设计过程中充分考虑了不同行业的物料适配性，滤板可根据物料粒度、过滤压力要求选配不同材质与腔室深度的规格，管路接口预留通用快装连接位，方便现场对接不同的进料、出料管线，整体结构兼顾了作业稳定性与维护便捷性，能够满足大规模连续化工业生产的固液分离需求。
