农用卧式饲料粉碎加工设备结构设计

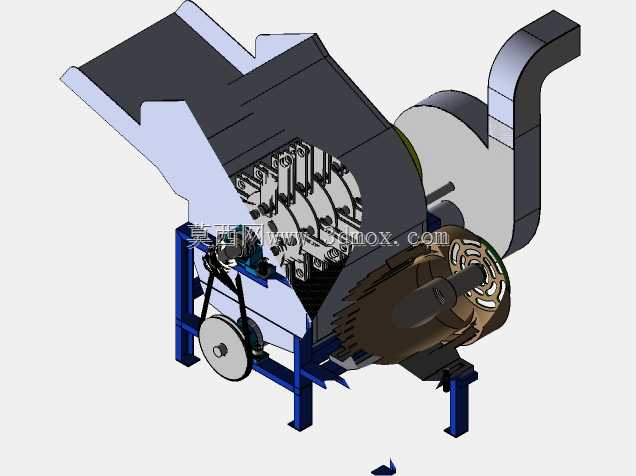

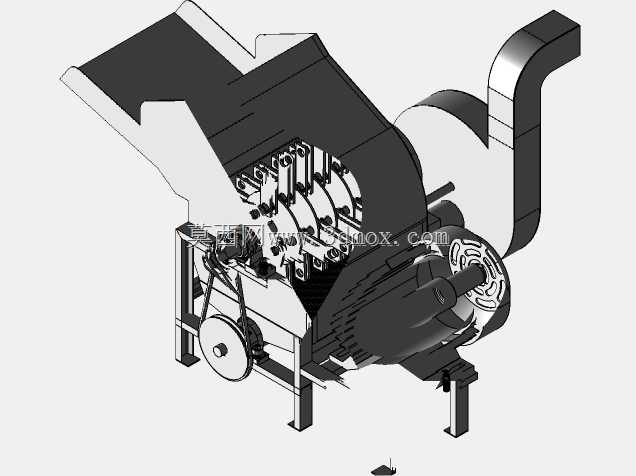

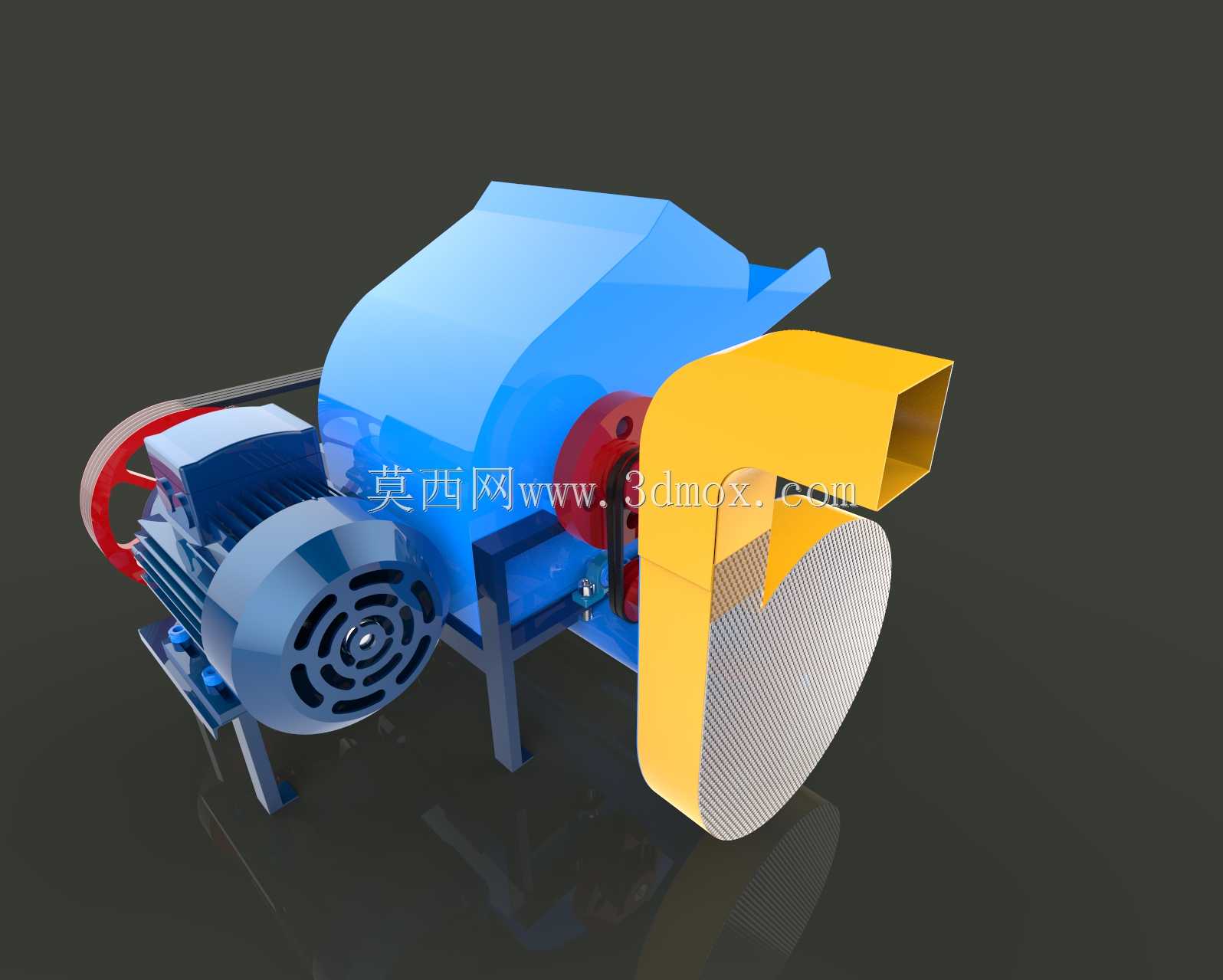

这款饲料粉碎设备主要面向中小型畜牧养殖场景设计，可广泛应用于家庭农场、小型养殖合作社的日常饲料加工环节，能够完成干玉米秸秆、玉米籽粒、干牧草、谷物类原料的粉碎作业，既可以为生猪、肉牛、肉羊等畜禽制备适口性良好的精粗混合饲料，也可用于秸秆资源化处理前的原料破碎工序，适配农村地区分散式养殖的加工需求，无需复杂的厂房配套即可落地使用。设备采用卧式侧进料的结构布局，敞口式倾斜进料斗能够引导原料顺畅进入粉碎腔，避免长秸秆进料时的卡滞问题，操作人员可直接将成捆秸秆摊平后送入进料口，无需额外的预切断工序，有效降低作业前的准备工作量。粉碎腔内部采用锤片式粉碎结构，搭配不同厚度的耐磨衬板，高速运转的锤片能够通过冲击、剪切、揉搓的多重作用将原料粉碎至合适粒度，出料粒度可通过更换不同孔径的筛网进行调节，适配不同畜禽的饲喂粒度要求，既可以加工较粗的反刍动物粗饲料，也可以加工较细的家禽精饲料。设备的动力传递采用皮带轮减速传动结构，大直径带轮能够在电机高速运转时输出合适的主轴转速，同时具备过载缓冲能力，当进料量过大导致主轴负载突增时，皮带可通过轻微打滑保护电机与粉碎腔内构件不受损坏，V带搭配带轮防护罩的设计也能提升作业过程的安全性，避免传动部件外露引发的安全隐患。整机采用方管焊接机架作为承载主体，机架底部预留了脚轮安装位与固定安装孔位，用户既可以安装脚轮实现设备在厂区内的灵活转场，也可以通过膨胀螺栓将设备固定在加工车间的水泥地面上，降低高速运转时的振动与噪音。设备的安装边界紧凑，整体占地空间小，进料斗高度适配人工站立操作的舒适高度，无需搭建额外的操作平台，出料口位置可对接集料袋或者小型输送装置，直接将粉碎完成的饲料输送至存储位置或者搅拌工序。设计过程中充分考虑了农村地区的使用维护需求，粉碎腔侧盖采用快拆结构，日常更换锤片、筛网或者清理腔体内残留物料时无需复杂工具即可完成开盖操作，各润滑点均设置在易触碰的位置，日常保养时可快速完成轴承注油、皮带张紧度调节等维护工作，降低设备的使用与维护门槛。机架表面采用喷塑处理，能够适应养殖区域潮湿、多粉尘的使用环境，避免长期使用后的锈蚀问题，延长设备的整体使用寿命。
