1210型带转子反击式破碎设备结构设计

这款1210规格的反击式破碎设备，主要面向砂石骨料生产、矿山矿石中细碎、建筑固废资源化处理、冶金矿渣破碎加工等作业场景，是中硬物料破碎作业线中的核心处理设备，能够对边长不超过350毫米、抗压强度低于350兆帕的各类物料进行高效破碎处理，产出的成品物料粒型规整，立方体占比高，针片状含量低，能够满足高等级公路建设、混凝土搅拌站骨料供应、基建项目填料生产等场景的用料标准。

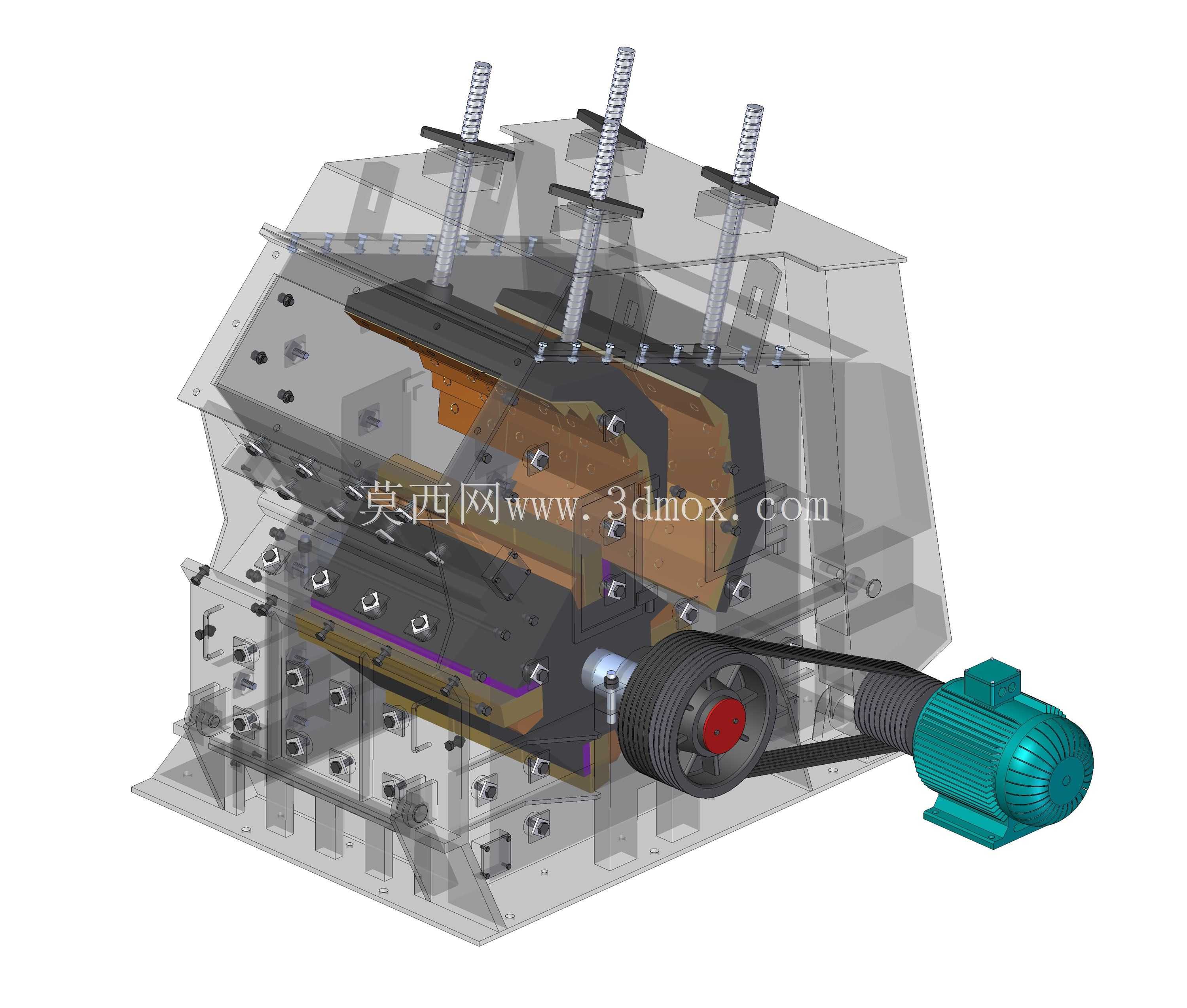

设备整体采用卧式转子驱动的结构设计思路，核心破碎腔采用多段反击板衬板组合布局，搭配带板锤的高速回转转子，作业时转子带动板锤高速冲击进入腔体内的物料，使物料获得动能后撞击到反击板上完成二次破碎，之后物料在破碎腔内反复碰撞、摩擦、挤压，直到粒度达到排料间隙要求后从腔体下部排出，这种冲击式破碎的原理相比挤压式破碎设备，成品粒型优势更明显，过粉碎现象更少，能耗利用率更高。设备的上腔体设置了可开合的检修结构，顶部的调节螺杆组件可以灵活调整反击板与转子板锤之间的间隙，以此控制成品物料的出料粒度，同时也方便日常更换磨损的板锤、衬板等易损件，降低设备维护的操作难度。

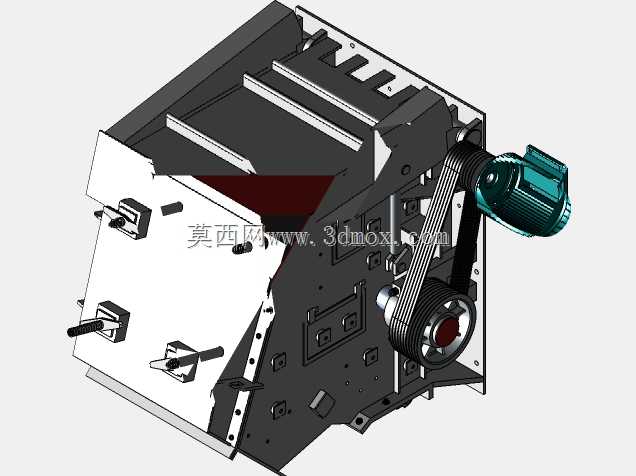

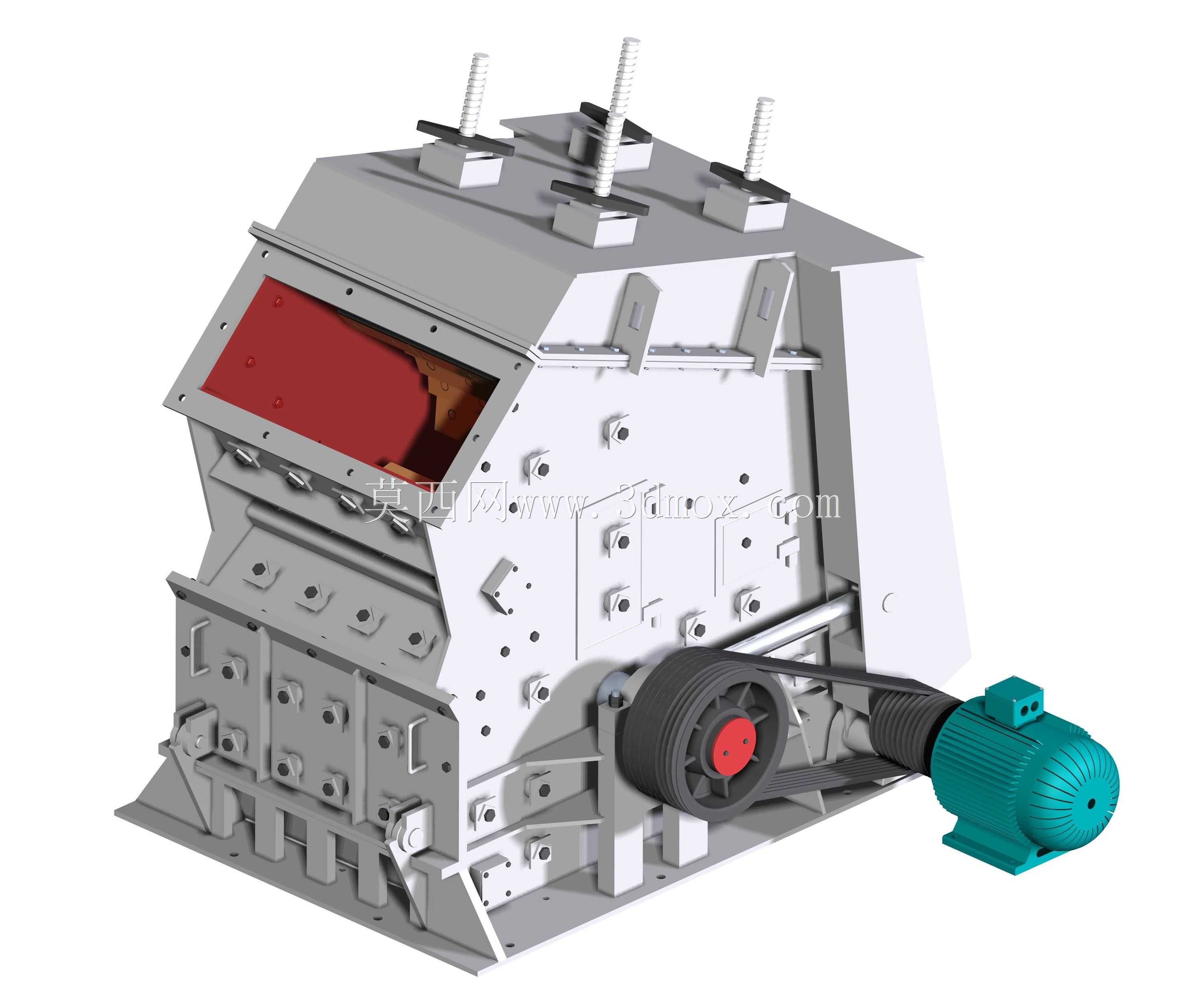

从安装边界来看，设备主体采用厚重的钢板焊接机架，搭配加强筋结构提升整体刚性，避免高速作业时机体产生异常振动，设备一侧通过带轮传动组件连接驱动电机，传动部位设置了安全防护结构，整体安装时需要预留足够的检修操作空间，进料口位于设备上部偏前位置，可适配振动给料机的出料端直接对接，排料口位于设备下部，可直接对接皮带输送机将破碎后的成品物料输送至下一筛分环节，设备的地脚安装孔位布局规整，能够适配常规的混凝土基础安装要求，配套的驱动电机与主机的安装中心距经过精准匹配，保证三角带传动的效率与使用寿命。设备的衬板、板锤均采用高耐磨材质设计布局，在模型中完整还原了各部件的装配关系，包括腔体内部的衬板固定结构、转子的轴承座支撑结构、电机的安装底座结构、反击板的铰接调节结构等细节，能够直观呈现设备的整体装配逻辑与作业原理，为设备的生产制造、安装调试、运维培训提供清晰的三维参考依据。
