锤式破碎设备整机结构三维设计

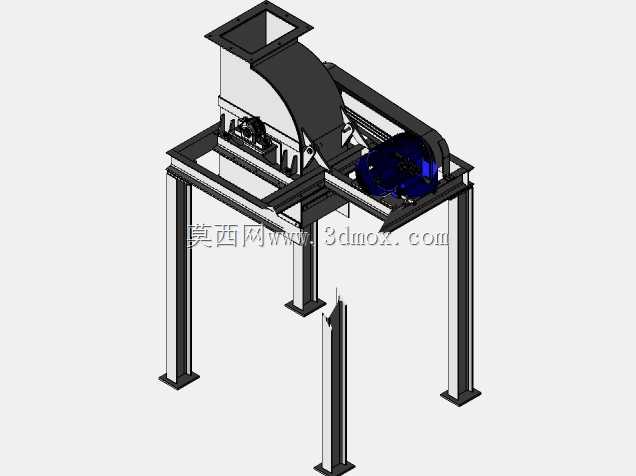

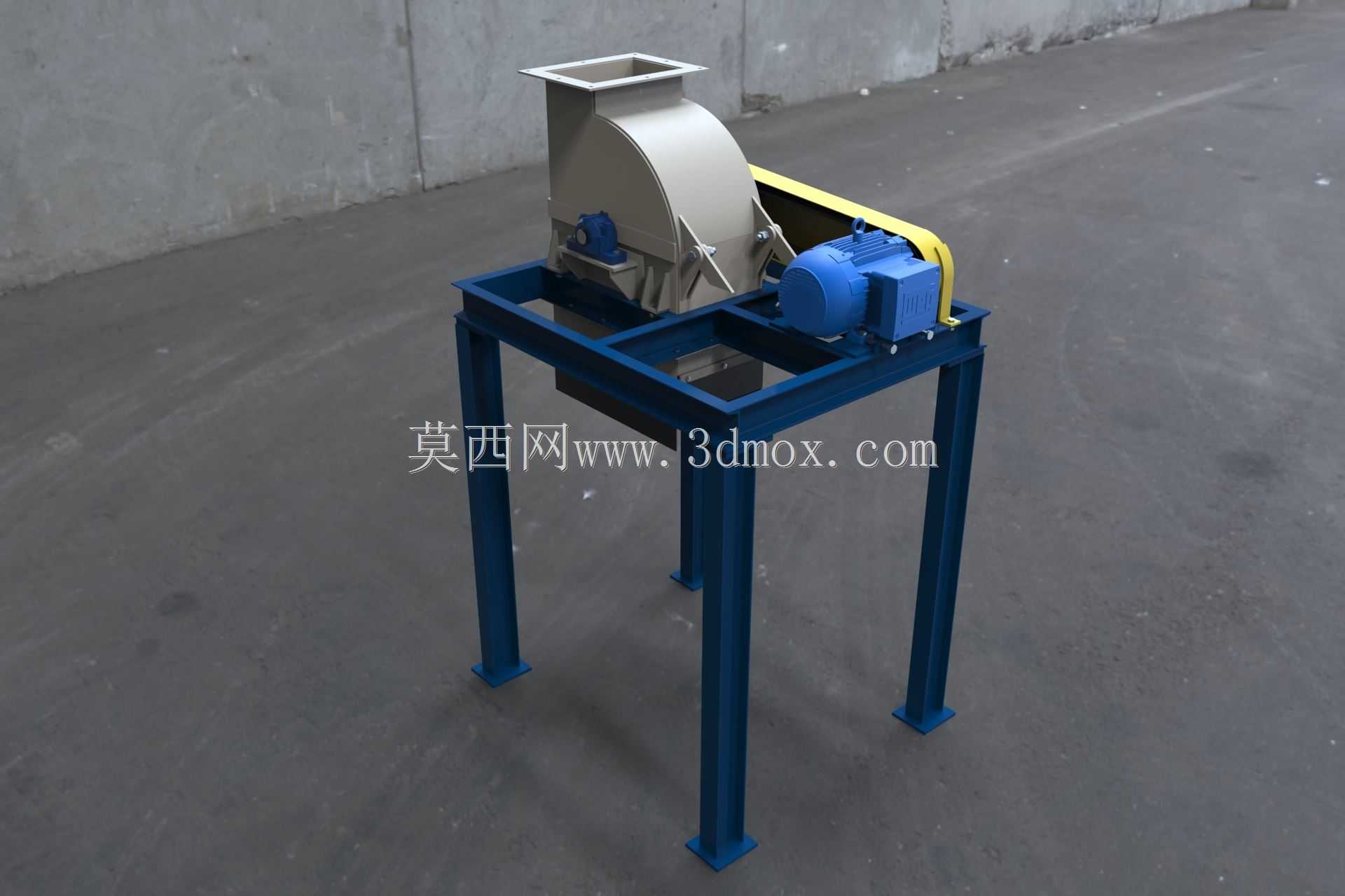

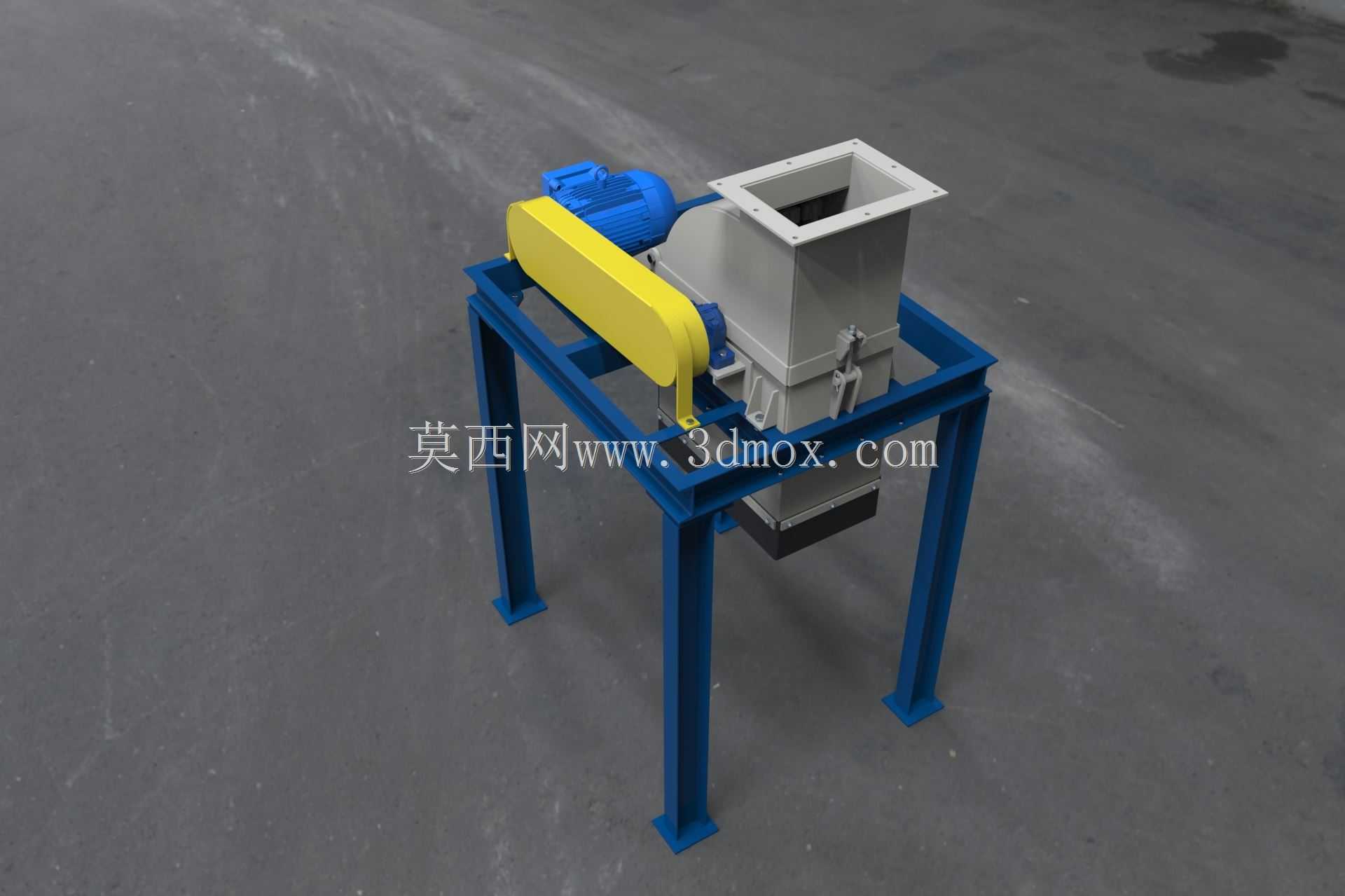

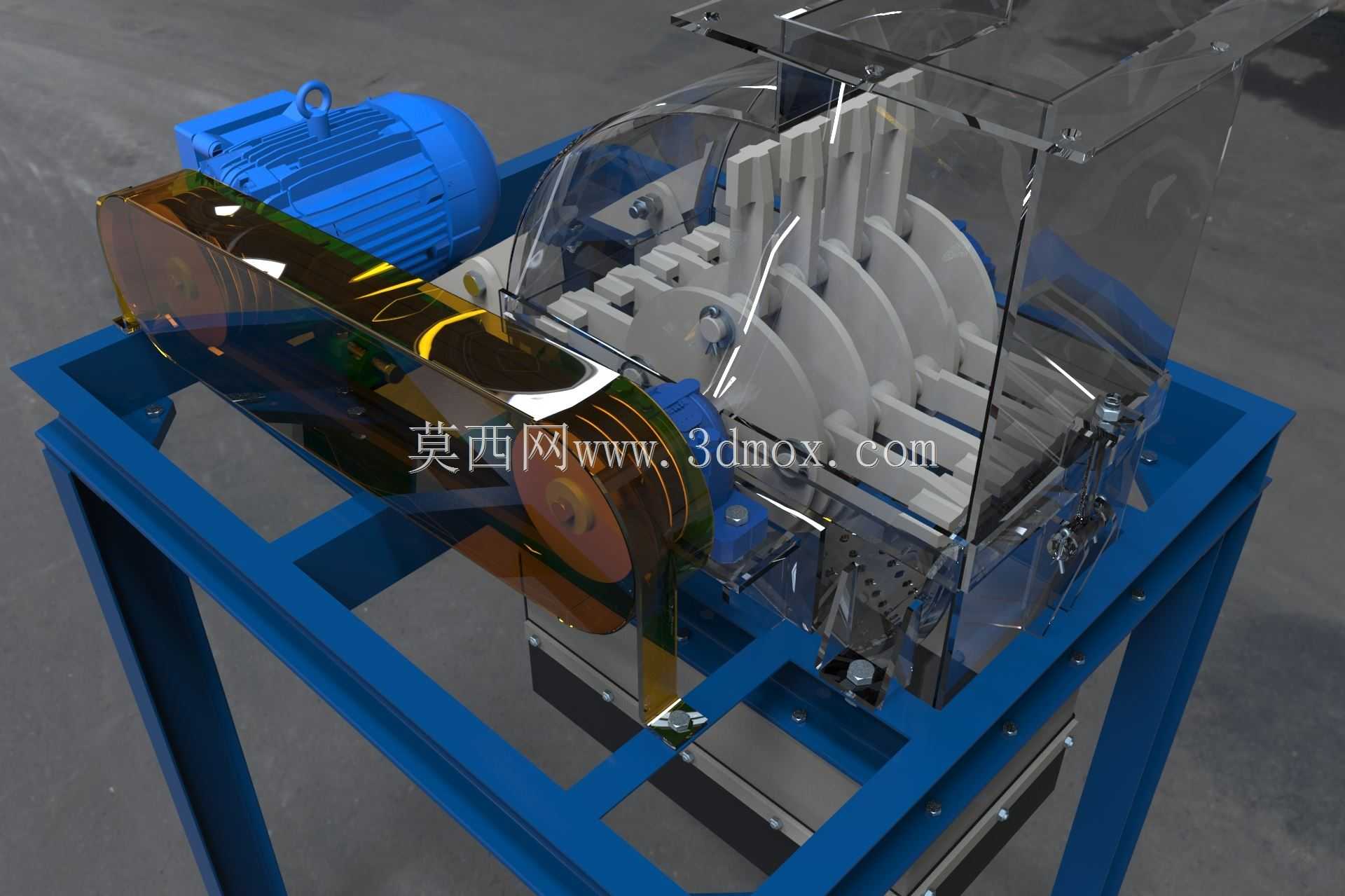

该锤式破碎设备主要面向矿山、建材、固废回收等行业的中细碎作业场景，可对中等硬度的脆性物料完成连续破碎加工，适配石灰石、煤块、建筑废弃混凝土块、砖瓦碎块等常见物料的粒度缩减需求，常作为中小型砂石生产线、建筑垃圾资源化处理线的核心破碎单元使用，也可独立用于小型加工点的单物料破碎作业。设备整体采用落地式机架承载结构，底部为型钢焊接成型的方形框架支座，预留了与地面基础锚固的安装孔位，安装时需保证机架上平面的水平度偏差控制在合理范围内，避免运行过程中出现异常振动；机架上方依次布置动力单元、传动单元、破碎腔总成与进料防护结构，整体布局紧凑，横向与纵向的安装边界适配中小型厂房的空间布置要求，无需预留过大的设备周边检修通道即可完成日常维护操作。动力端采用卧式三相异步电机作为动力源，通过带传动结构将动力传递至破碎腔内部的转子总成，带传动结构外侧设置半透明安全防护罩，既可以避免传动部件外露引发安全隐患，也便于日常巡检时观察皮带的张紧状态与运行磨损情况；破碎腔内部采用多组交错布置的锤片安装结构，转子高速运转时带动锤片产生冲击动能，将进入腔体内的物料击打粉碎，符合粒度要求的物料会通过腔体下部的筛板间隙排出，过大尺寸的物料会在腔体内继续接受锤片的冲击与研磨，直至达到出料粒度要求。破碎腔上部设置倾斜式进料导槽，可引导物料顺畅进入破碎作用区域，避免物料飞溅外溢；腔体侧面设置可快拆的检修盖板，无需整体吊装上部结构即可完成锤片更换、筛板调整等日常维护操作；设备的透明护罩设计可直观展示内部转子、锤片、筛板的装配关系，清晰呈现动力传递路径与物料在腔体内的运动破碎过程，整体结构设计兼顾了作业可靠性、维护便捷性与运行安全性，各部件的装配公差经过合理匹配，可有效降低运行过程中的冲击载荷对轴承等核心传动部件的损耗，延长设备整体的连续运行周期。
