微型涡喷发动机KJ66结构设计方案

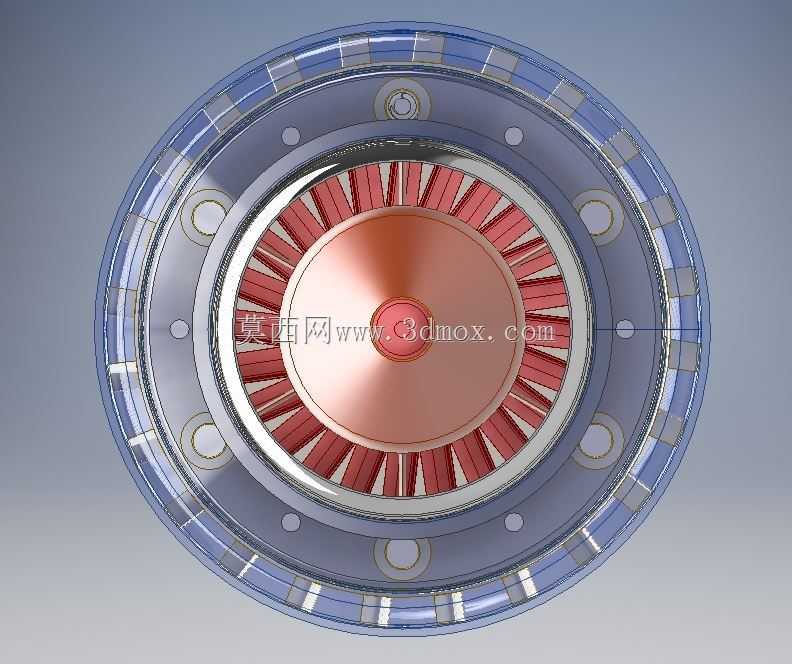

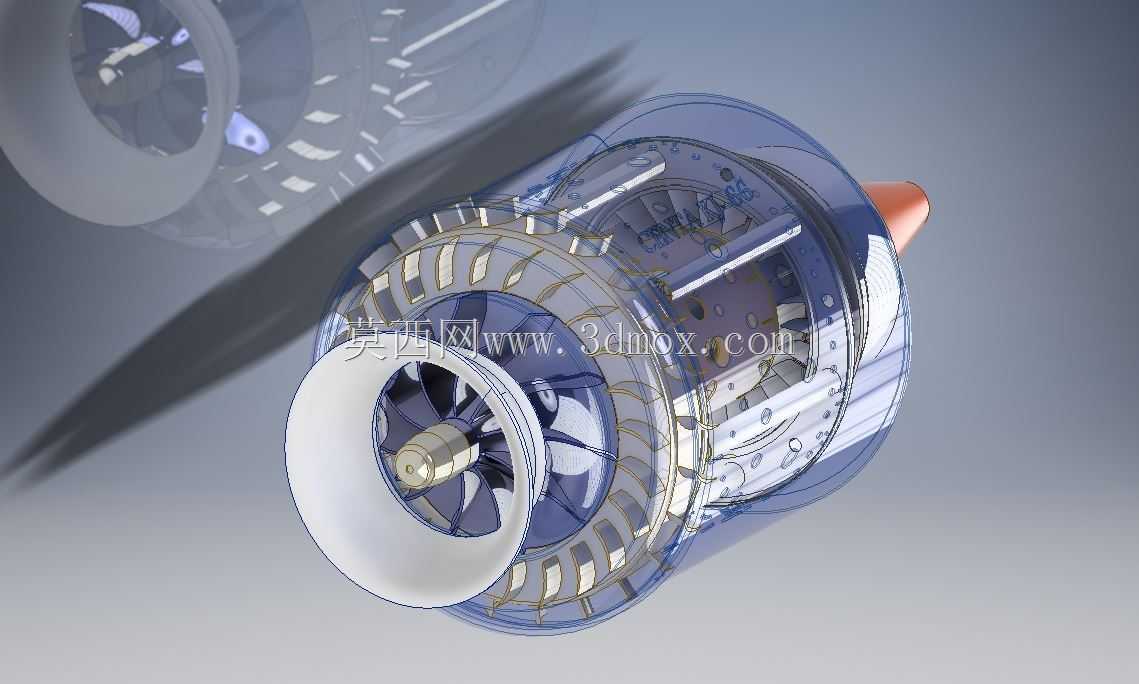

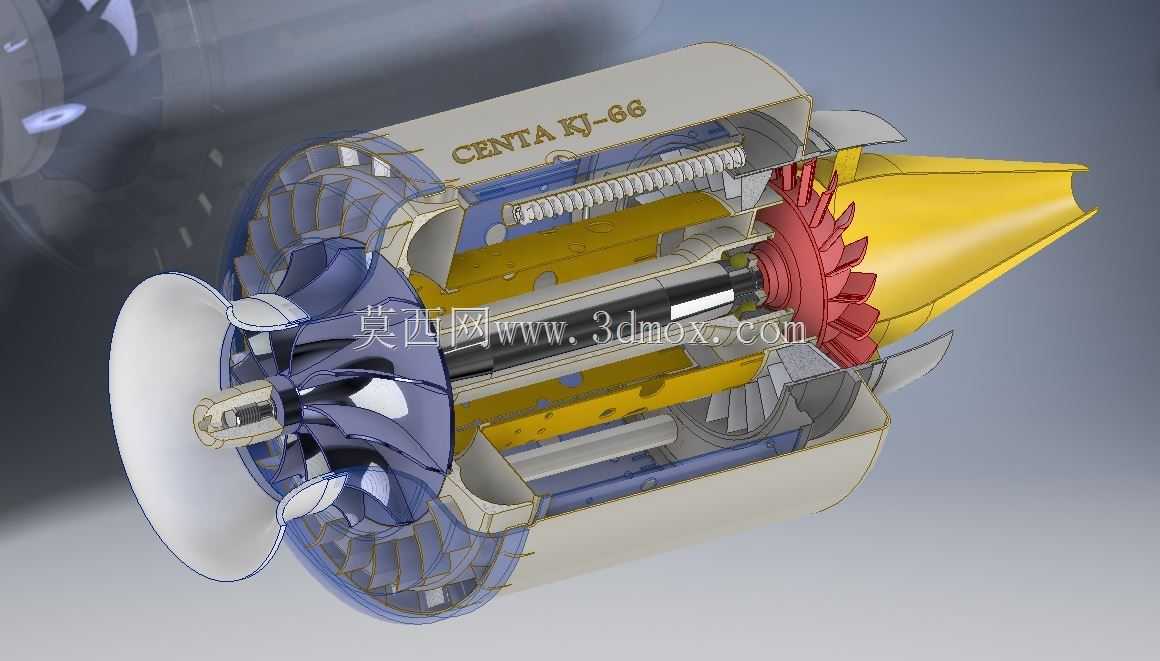

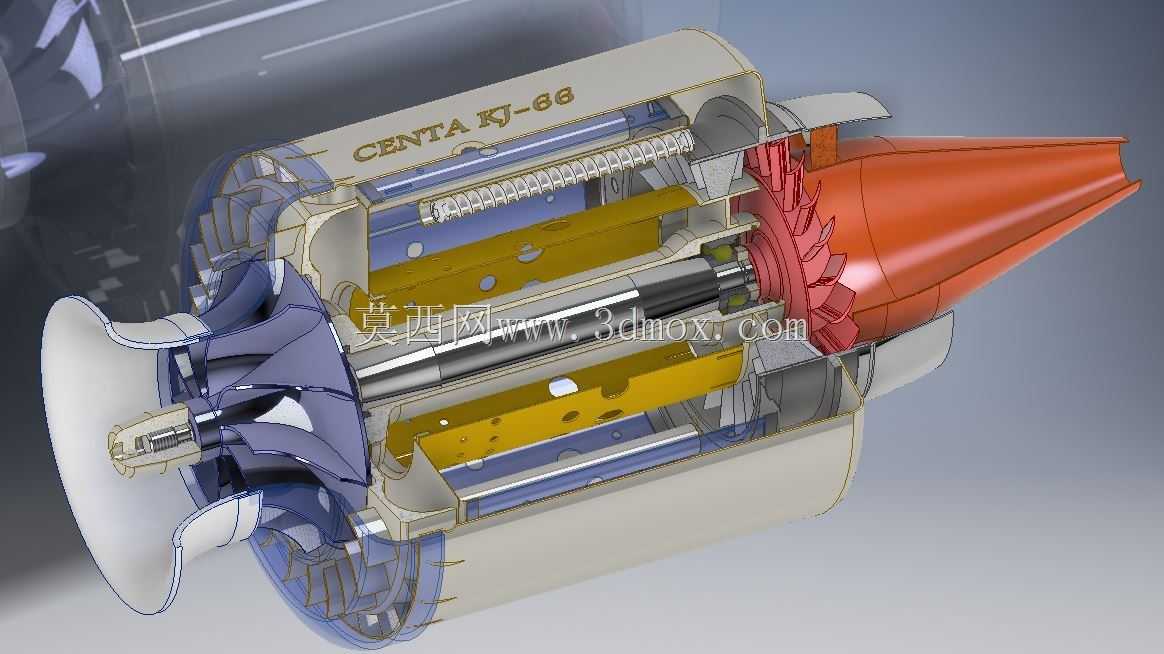

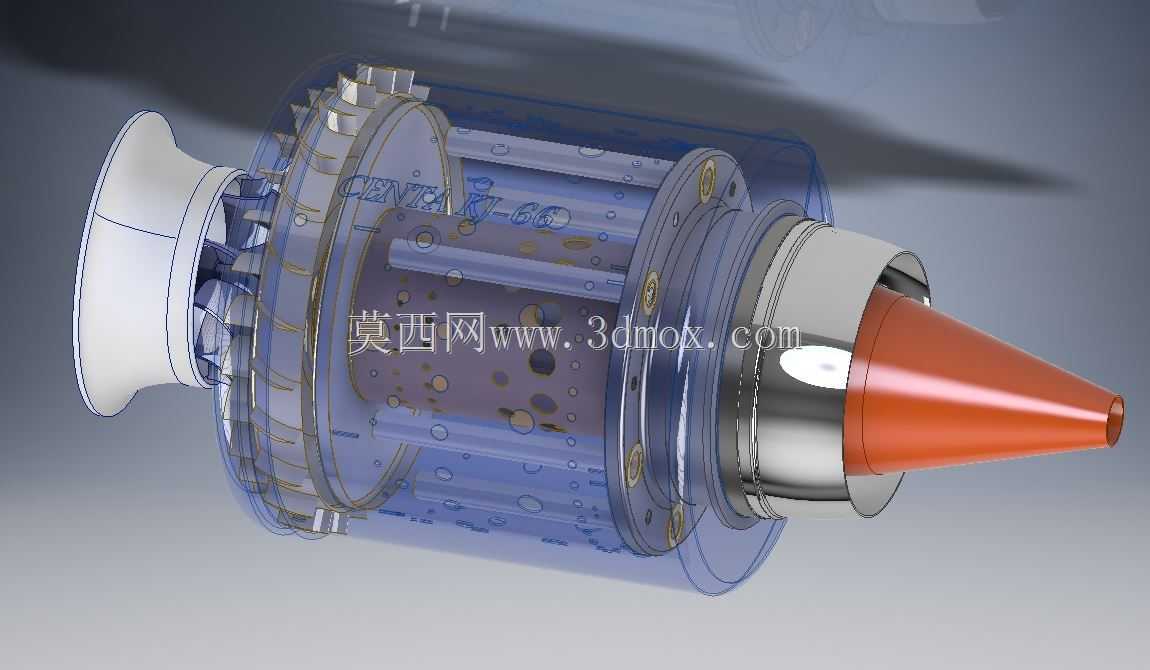

这款微型燃气涡轮动力装置，主要面向小型航模、实验性无人飞行器、高校航空动力教学实训场景设计，可作为小型高速飞行器的核心动力输出单元，也可用于微型分布式发电、小型辅助动力单元的原理验证场景，填补了小推力级高功率密度动力装置的设计参考空白。从实际用途来看，该装置可输出持续稳定的高速推力，适配起飞重量在十公斤级的小型喷气式航模，也可作为航空发动机原理教学的具象化教具，帮助学习者直观理解燃气涡轮的工作循环逻辑，还能为小型地面高速试验台提供紧凑的动力源。在功能特性上，该结构采用单级离心压气机搭配单级轴流涡轮的经典布局，进气端设置导流罩优化来流导向，压气机段可将进入的空气压缩至合适压比，送入环形燃烧室与燃油充分混合燃烧，高温高压燃气驱动涡轮做功，涡轮输出的扭矩通过同心轴传递带动前端压气机持续运转，剩余能量从尾喷管高速喷出产生推力，整体结构集成了进气、压缩、燃烧、做功、排气全流程的气动流道设计，各部件间的配合间隙经过优化，兼顾运转效率与结构可靠性。设计思路上，整体采用半剖可视化的结构呈现方式，将内部的压气机叶轮、涡轮叶片、燃烧室流道、轴承支撑结构、传动轴系全部清晰展现，外壳采用分段式装配设计，便于加工制造与后期拆装维护，各转动部件的重心与轴系中心线重合度经过反复校核，降低高速运转时的振动风险，燃烧室的喷油与点火位置布局经过流场仿真优化，保证燃油与压缩空气充分掺混，提升燃烧效率，减少不完全燃烧带来的损耗。外形尺寸与安装边界方面，整体呈细长回转体结构，进气端为圆滑扩张型导流罩，最大直径集中在压气机与机匣段，尾喷管采用收敛型设计逐步缩小直径，整体轴向长度与最大直径的比例适配小型飞行器的机身安装空间，安装时可通过机匣外侧的固定耳片与机身承力结构连接，轴系的支撑轴承采用前后双点支撑布局，预留了足够的热膨胀间隙，避免高温工况下部件卡滞，进气端与机身进气道的对接面设计有标准安装止口，可快速适配不同的进气导流结构，尾喷管出口可根据推力需求加装延长段或矢量调节结构，拓展不同场景下的使用适配性。
