小型喷气式涡轮动力装置结构设计

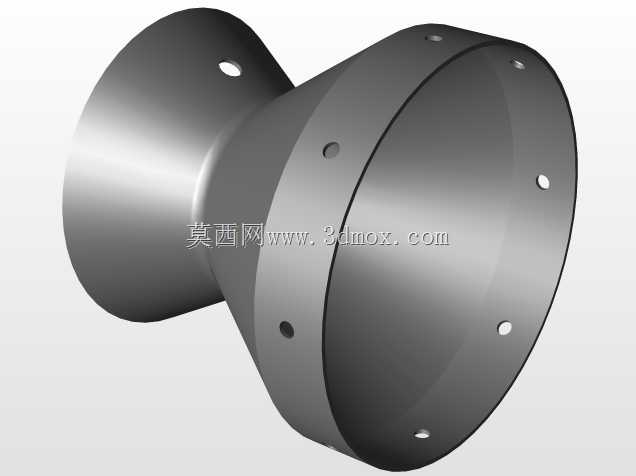

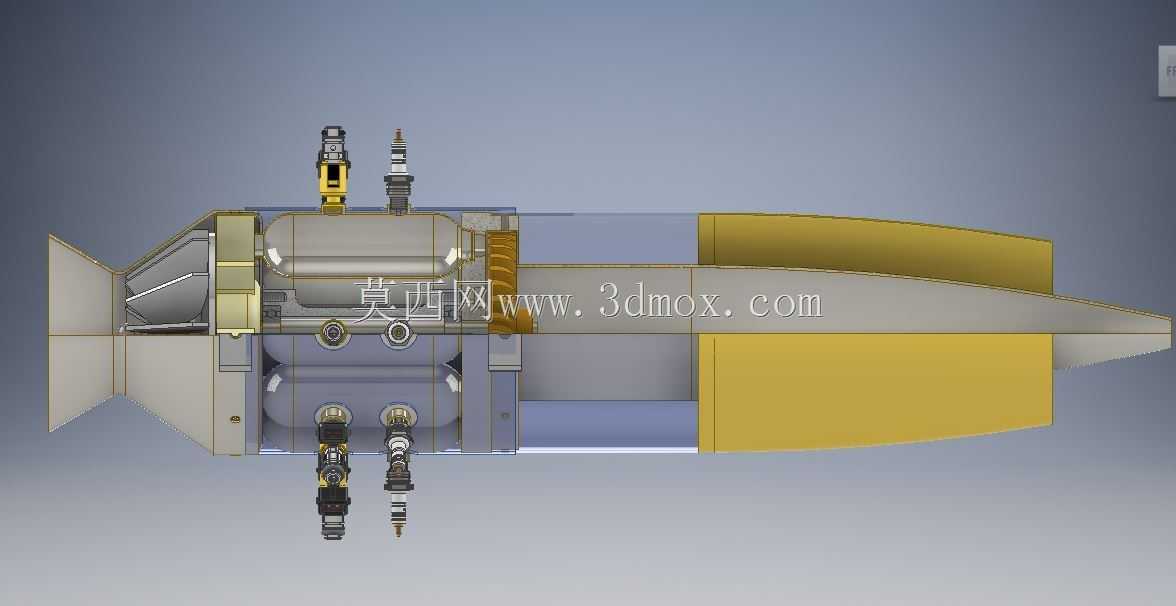

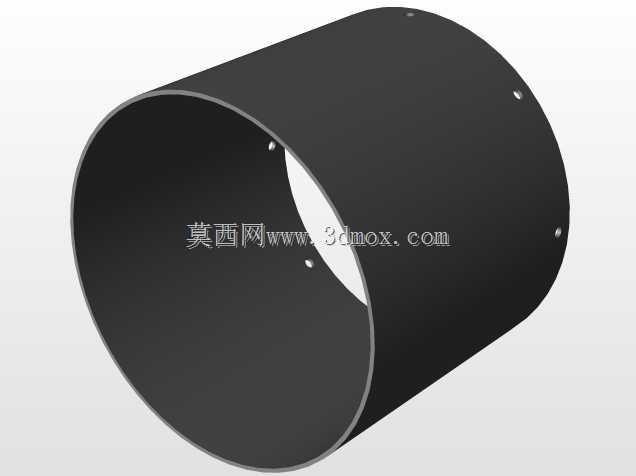

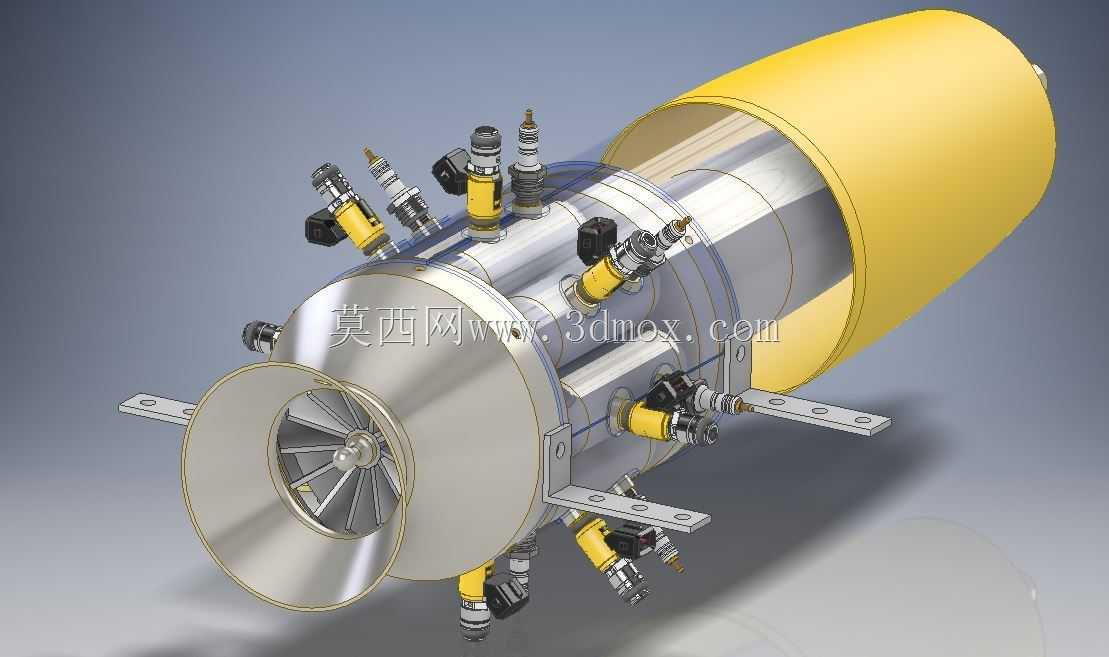

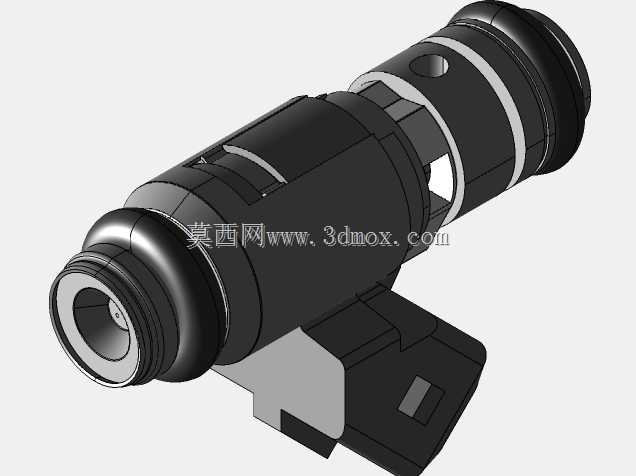

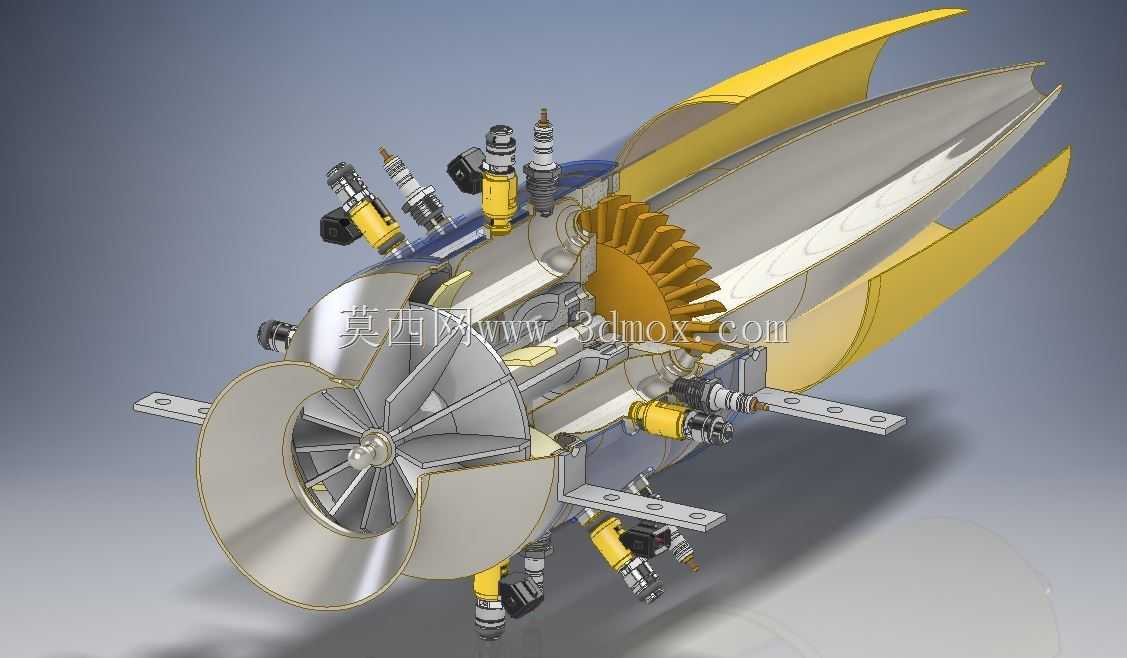

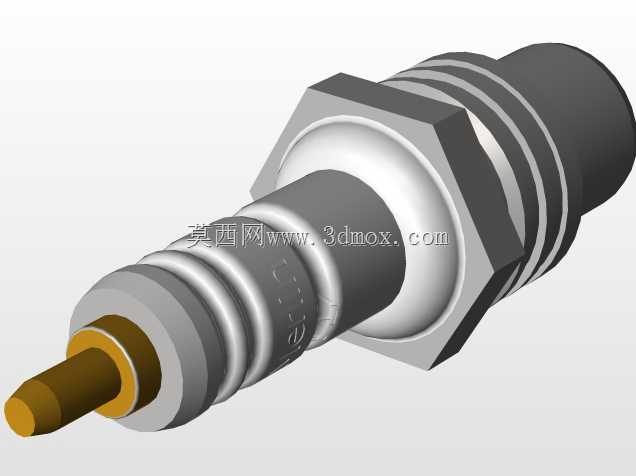

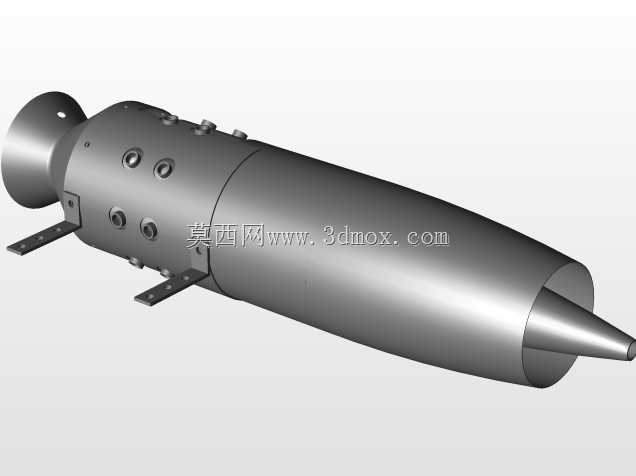

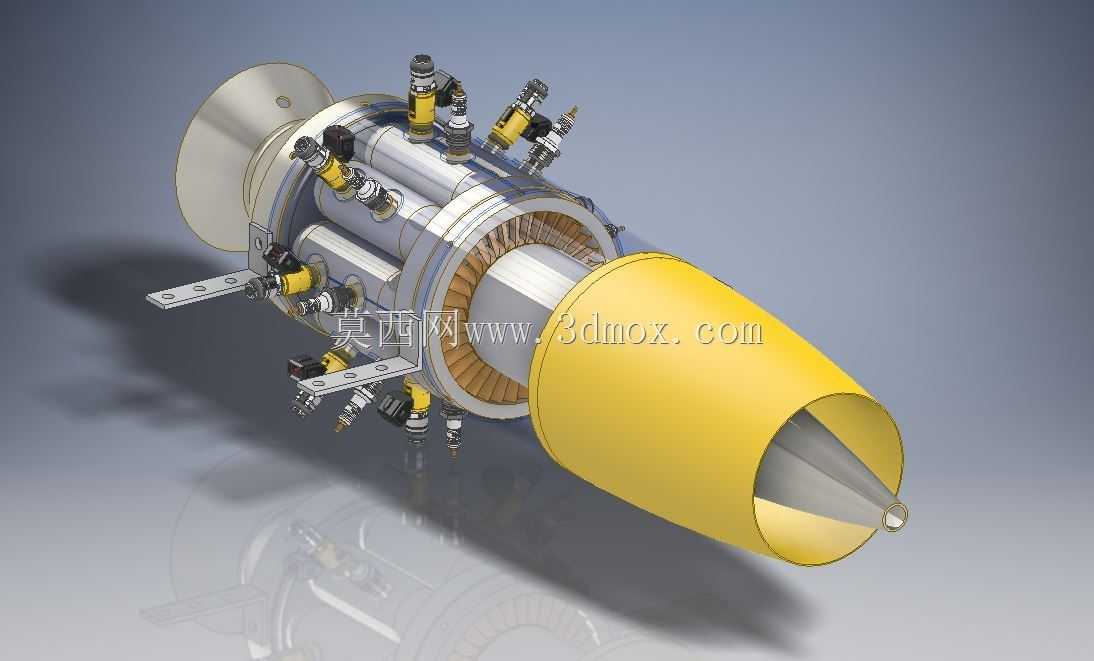

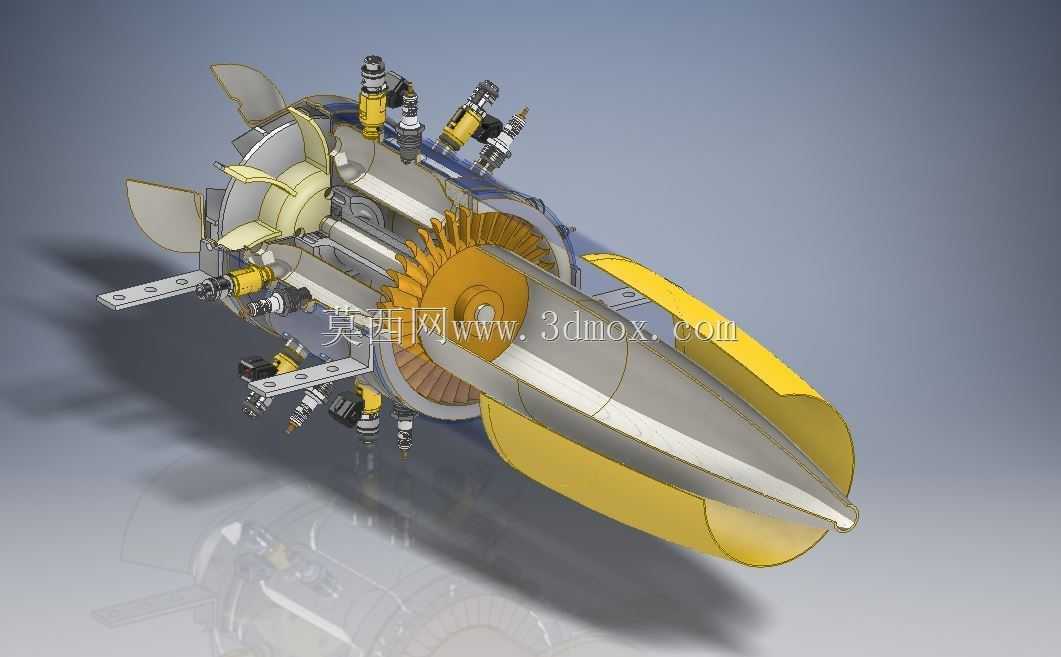

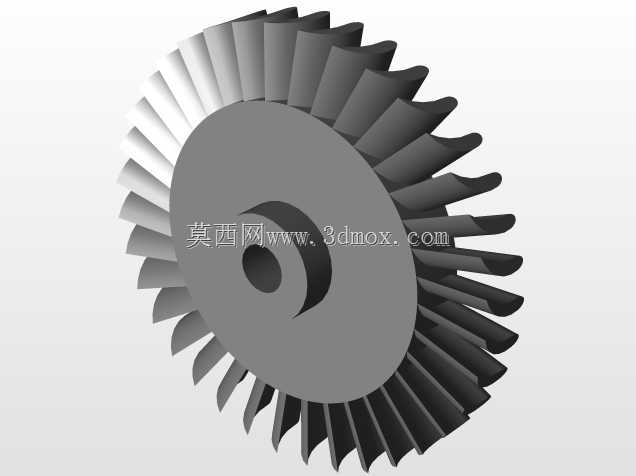

这款小型涡轮喷气动力装置，主要面向小型航空模型、实验性轻型无人飞行器、高校航空航天专业教学实验台以及小型地面动力测试场景设计，可作为微型飞行器的核心推力输出单元，也可用于涡轮动力原理的教学演示、小型辅助动力系统的研发验证场景，填补了小推力级涡轮动力装置在民用实验、模型领域的精细化结构参考空白。从实际用途来看，该装置可输出稳定的连续喷气推力，适配对动力重量比、响应速度有较高要求的小型载具，相比同功率等级的活塞式动力，其持续高转速运行的稳定性更强，高速工况下的动力输出平顺性更优，能够满足高速飞行类载具的动力需求。在功能特性上，装置集成了完整的动力循环链路：前端进气道采用收敛式导流结构，可对进入的来流进行初步整流减速，配合压气机叶轮完成进气压缩过程，提升进入燃烧室的空气压力；中部燃烧室区域布置了多组喷油与点火组件，可实现燃油的精准雾化喷射与可靠点火，压缩空气与雾化燃油在燃烧室内充分混合燃烧，形成高温高压燃气向后导流；后端涡轮转子与压气机叶轮同轴连接，高温燃气冲击涡轮叶片做功，为前端压气机提供持续运转的动力，剩余能量通过尾部排气喷嘴高速喷出形成推力，整套装置的油路、气路、点火线路均采用外置模块化布置，便于调试阶段的参数调整与部件检修。设计思路上，整体采用同轴直连的紧凑布局，核心转动部件做了动平衡适配设计，机匣主体采用分段式拼接结构，既保证了高温区域的结构强度，也降低了加工与装配的难度；外部安装支耳采用对称式布置，预留了标准的安装孔位，可快速适配不同的安装机架，降低载具端的适配改造成本。外形尺寸上，装置整体为长筒型结构，最大外径集中在中部机匣与尾部整流罩区域，前端进气口直径小于中部机匣，整体轴向长度与径向直径的比例适配小型载具的机身安装空间，安装支耳的突出高度控制在合理范围，不会额外增加过多的径向安装尺寸，尾部排气端采用渐缩型喷嘴结构，可对排出的燃气进行导流加速，进一步提升推力转化效率，同时避免高温燃气直接冲刷周边安装部件。
