带螺旋桨的V12航空活塞动力装置

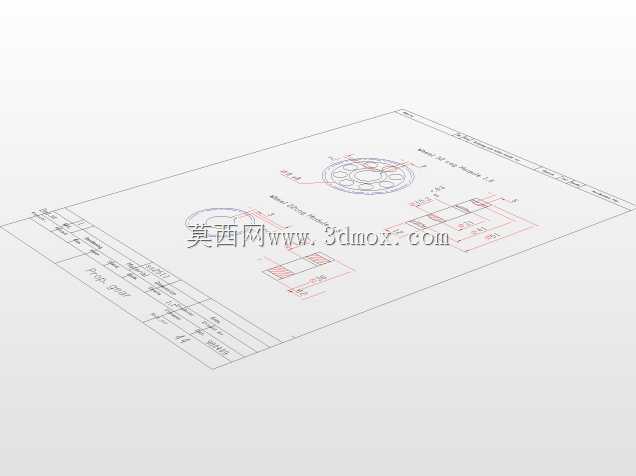

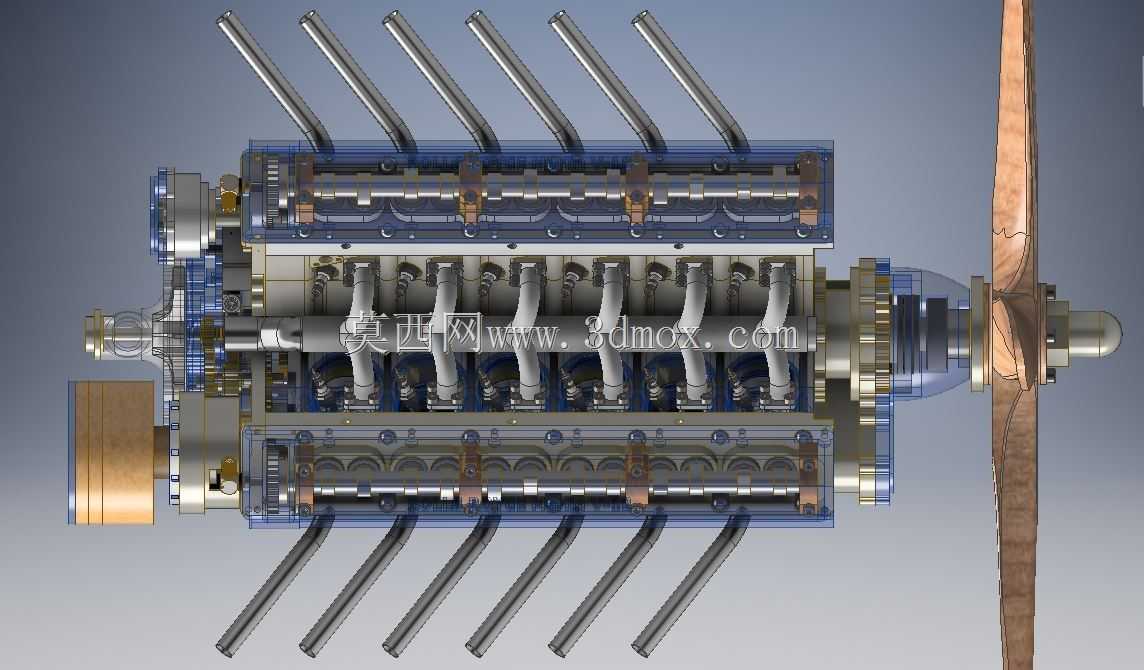

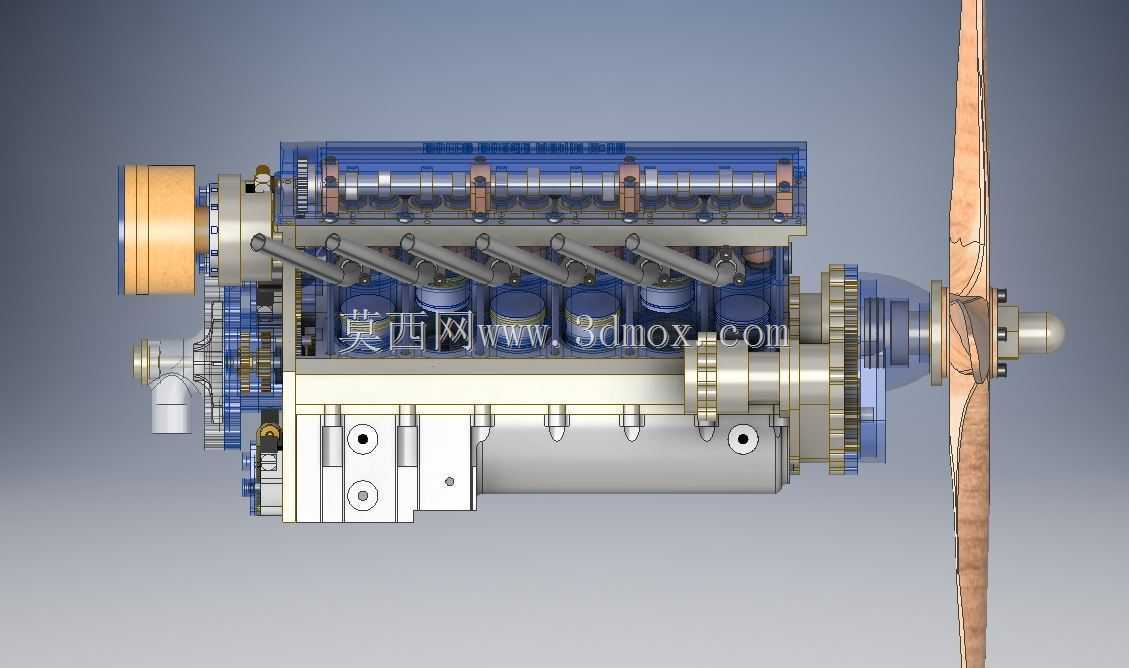

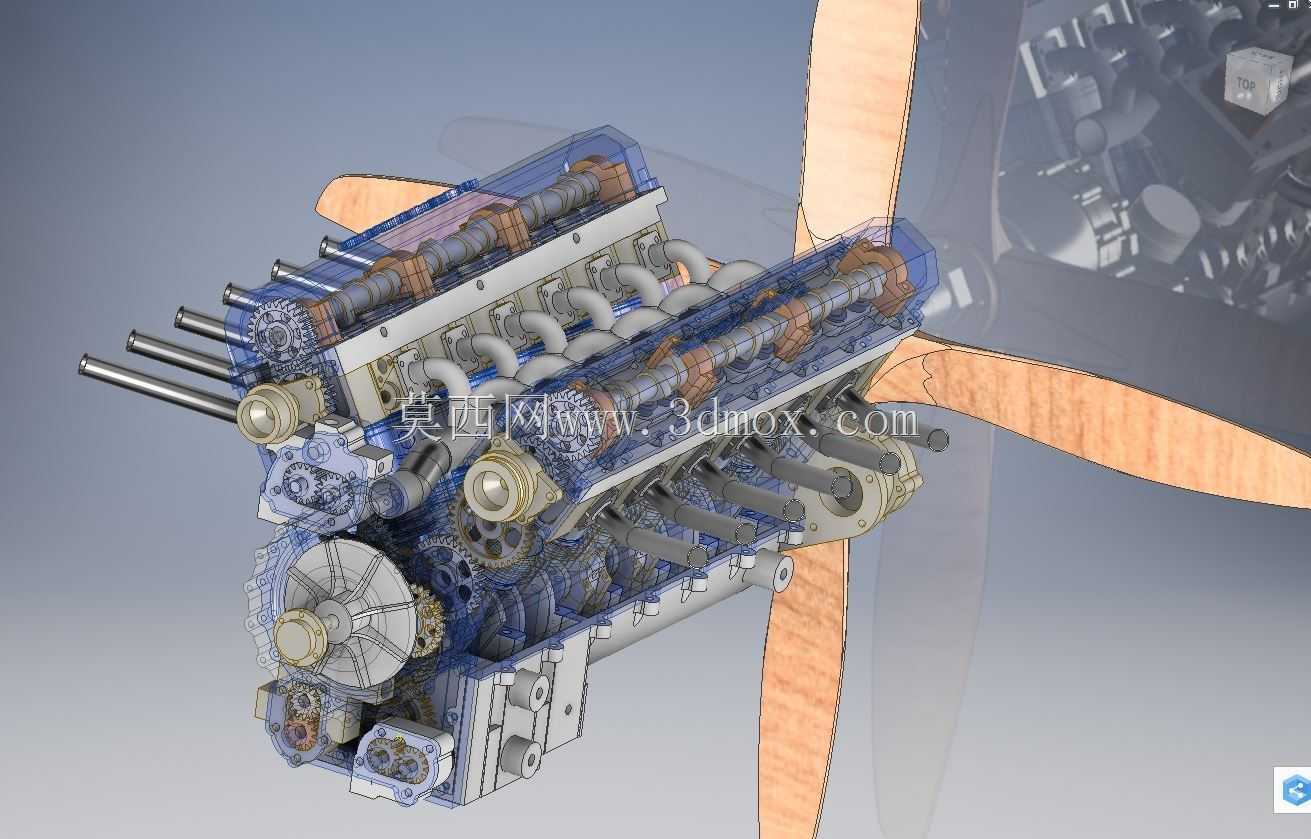

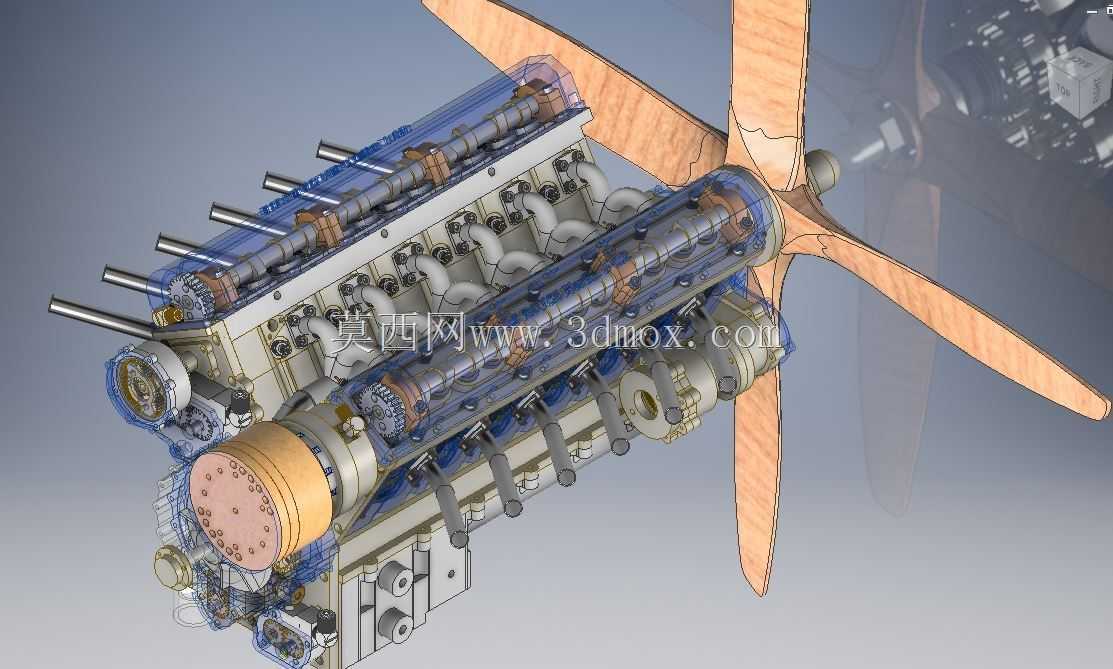

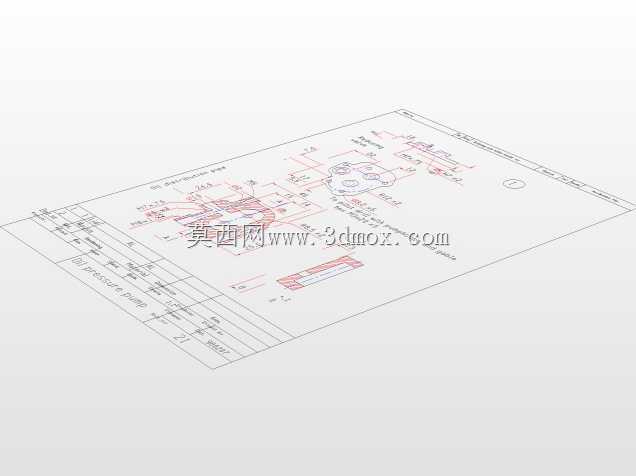

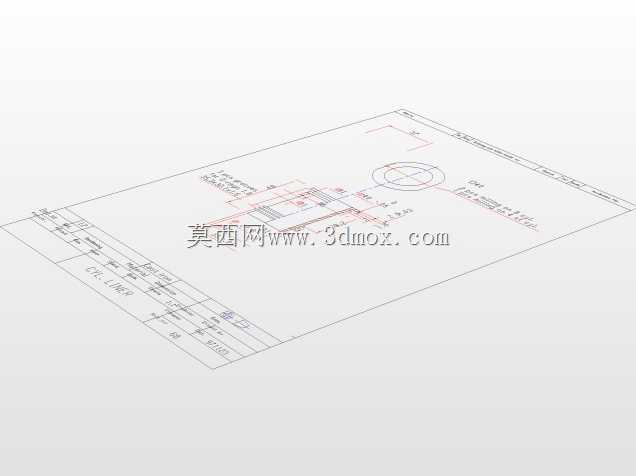

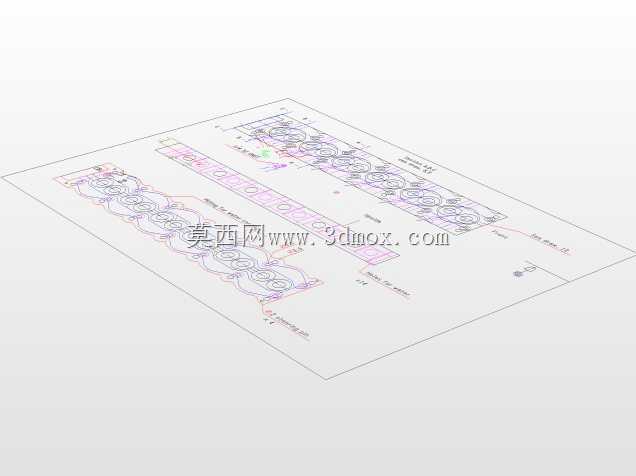

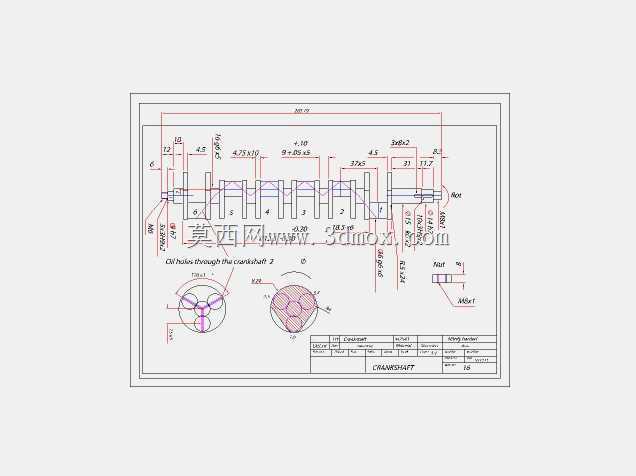

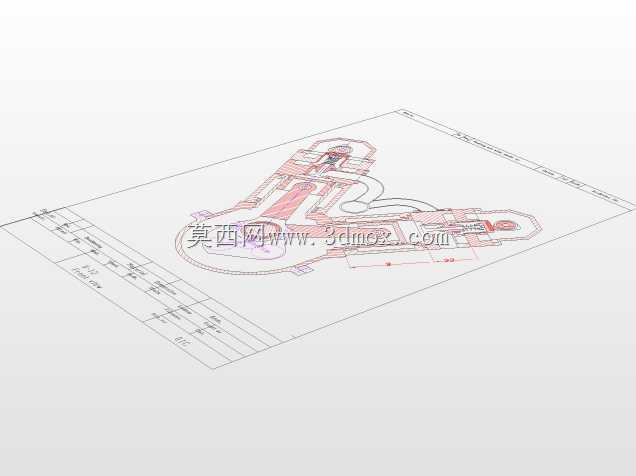

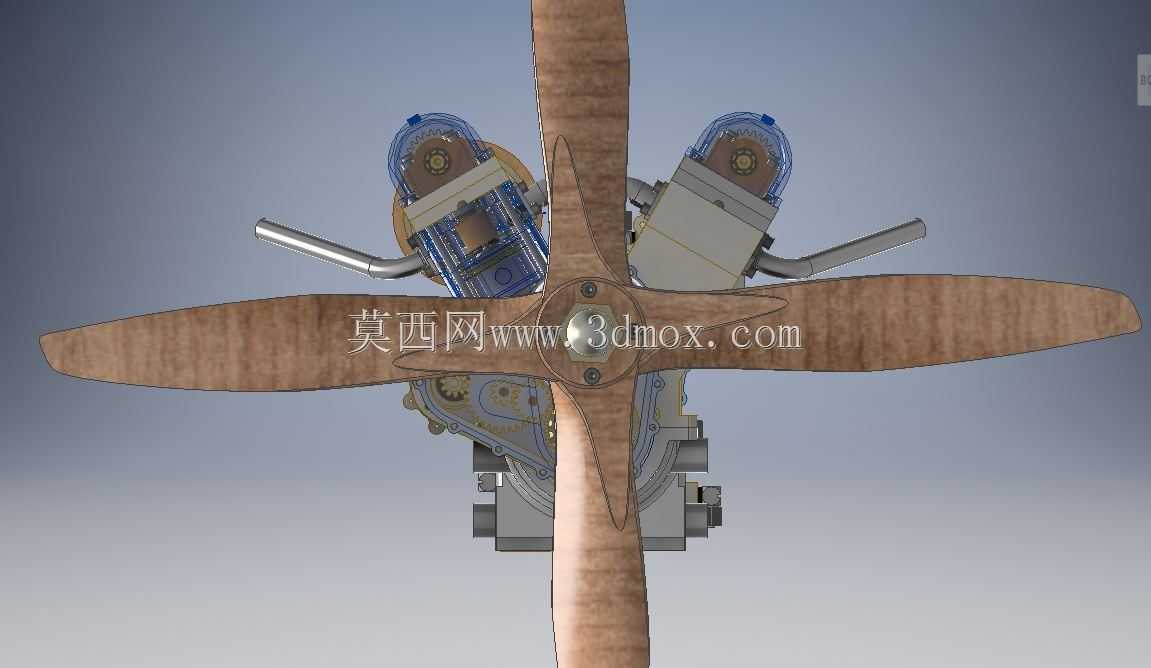

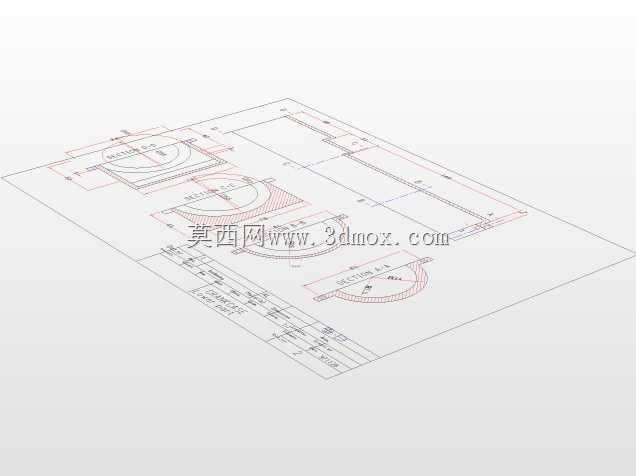

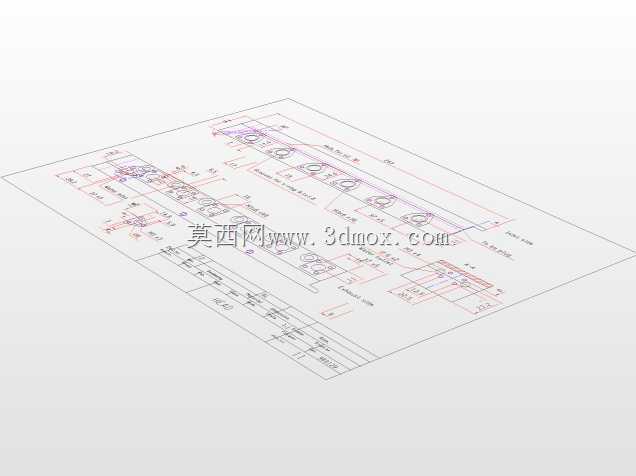

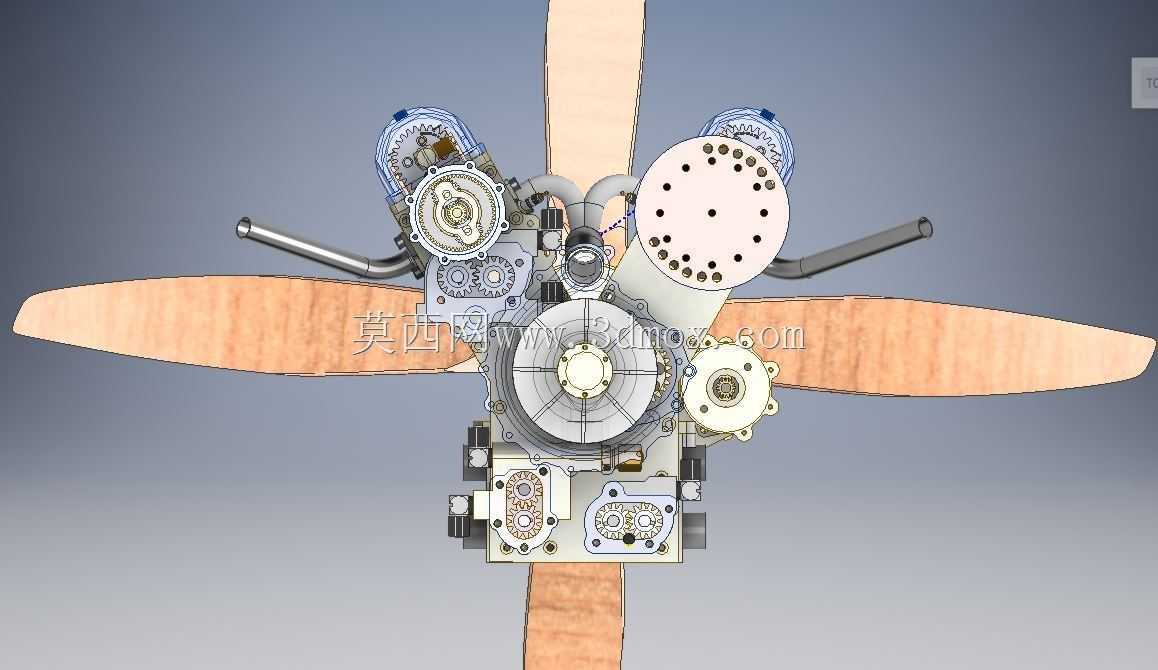

该V型十二缸活塞动力装置搭配前置螺旋桨结构，主要面向轻型通航飞机、复古特技飞行器、航空动力实验平台等应用场景，作为核心动力输出单元为飞行器提供推进动力，也可用于航空动力教学演示、机械原理科普展示场景，直观呈现大排量活塞发动机的完整工作逻辑与动力传递路径。整套动力装置采用经典60度夹角V型缸体布局，十二只气缸分两列对称排布，平衡了直列发动机的长度缺陷与水平对置发动机的宽度问题，既能够在紧凑的机舱径向尺寸内完成布置，也能通过对称的缸体布局抵消大部分往复运动惯性力，降低高转速运行下的整机振动幅度，提升动力输出的平顺性。前端直接匹配定距木质螺旋桨，曲轴输出端通过减速齿轮组与桨毂连接，将活塞往复运动转化为曲轴旋转运动后，驱动螺旋桨切割空气产生轴向推力，整套传动链路做了动平衡校准，避免桨叶旋转时产生共振影响机体稳定性。设计过程中优先还原了活塞发动机的完整配气、点火、润滑、冷却逻辑，缸体上部的顶置凸轮轴、进排气门、摇臂结构完整呈现，每一处气道走向、管路连接都遵循真实航空活塞发动机的布局逻辑，侧部的附件机匣整合了磁电机、机油泵、燃油泵等附属部件，保证动力单元的功能完整性。机身安装边界采用标准的航空发动机架安装点位，缸体两侧预留的安装支脚位置符合轻型飞机发动机架的通用安装间距，整机径向最大尺寸适配单发轻型飞机的机头整流罩内部空间，轴向长度预留了桨叶与机头罩的安全间隙，避免螺旋桨旋转时触碰机体结构。缸体下部的油底壳结构做了收窄处理，既满足机油存储容量要求，也不会超出机身下部的蒙皮轮廓，附属管路的走线全部贴合缸体表面布置，没有突出的冗余结构，减少飞行过程中的空气阻力。整套结构的运动部件全部做了运动约束匹配，曲轴旋转时可同步带动凸轮轴、气门、活塞、螺旋桨完成对应动作，能够完整演示四冲程发动机的完整工作循环，清晰呈现进气、压缩、做功、排气四个冲程的部件联动状态，不管是用于航空动力方案的前期布局验证，还是用于机械结构教学演示，都能精准还原真实V12航空活塞发动机的运行特性与安装要求。
