石油开采用三牙轮钻头结构设计

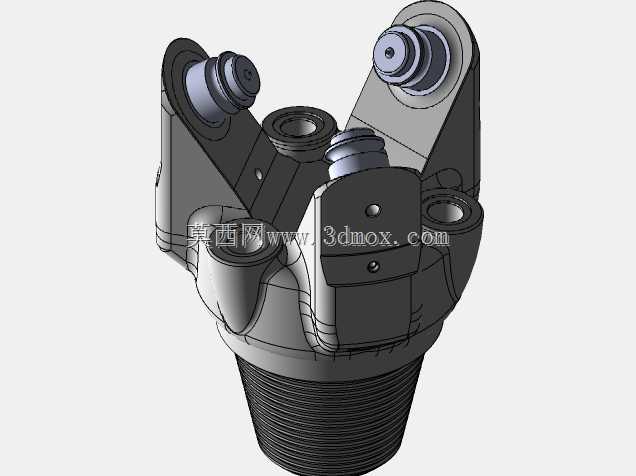

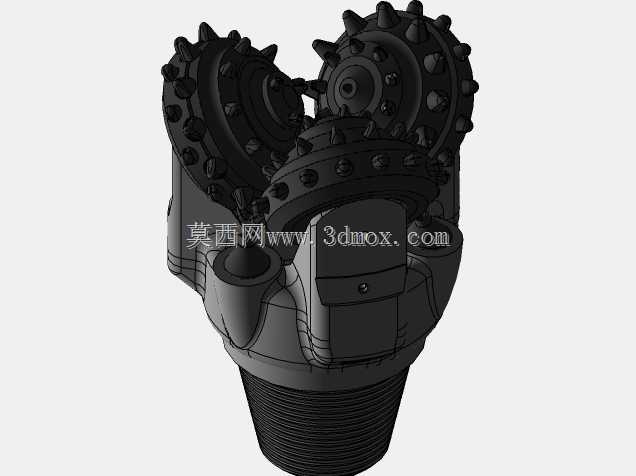

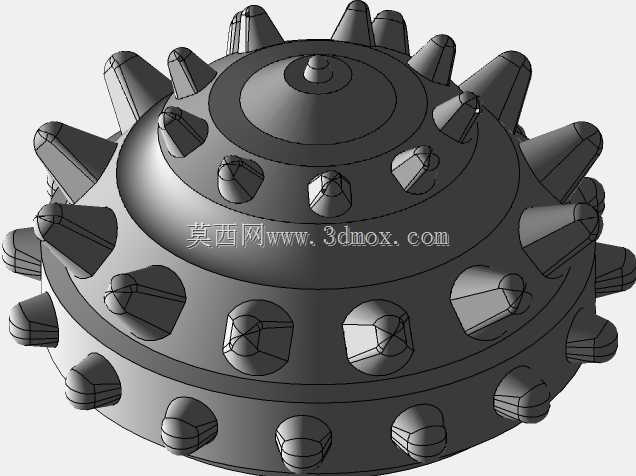

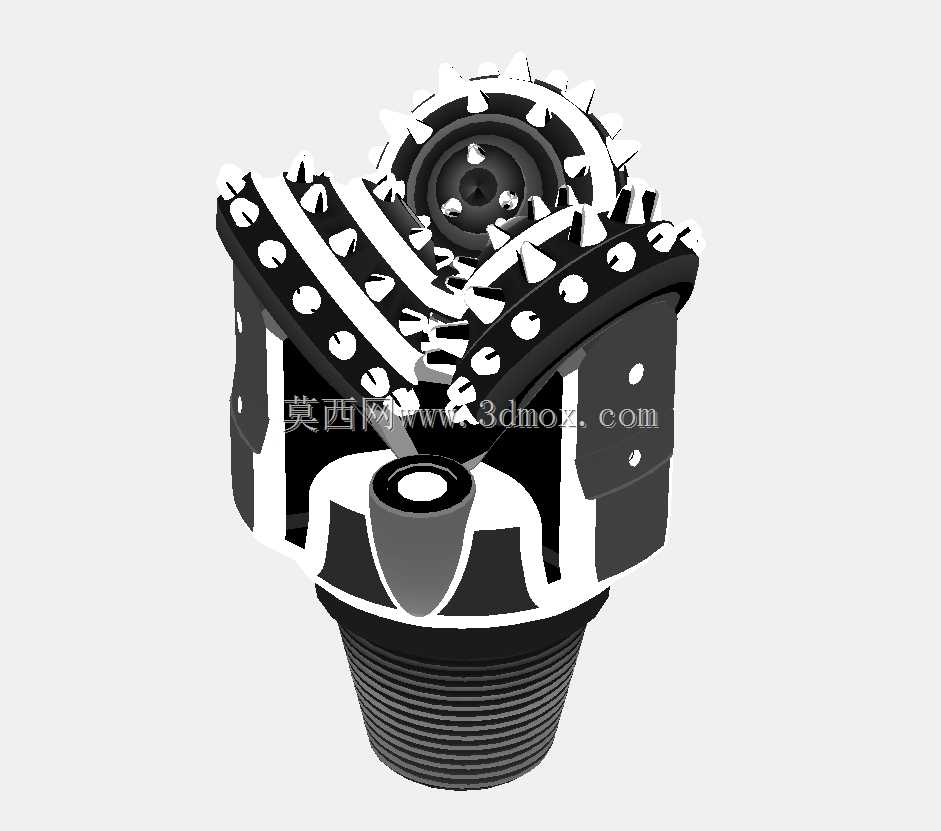

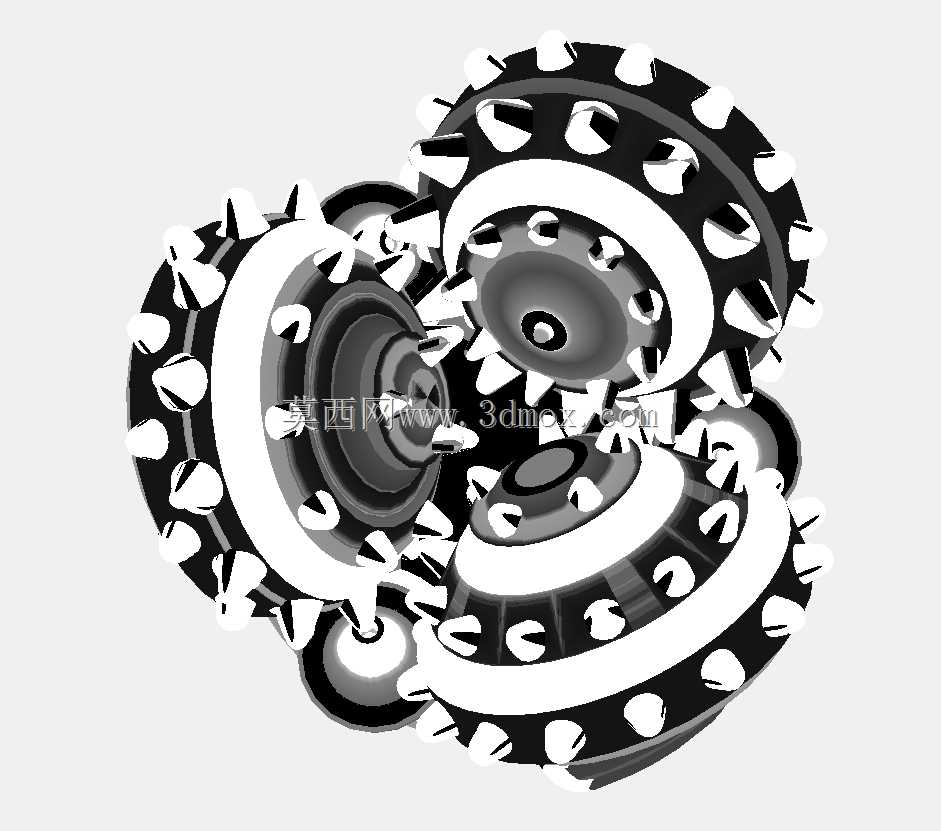

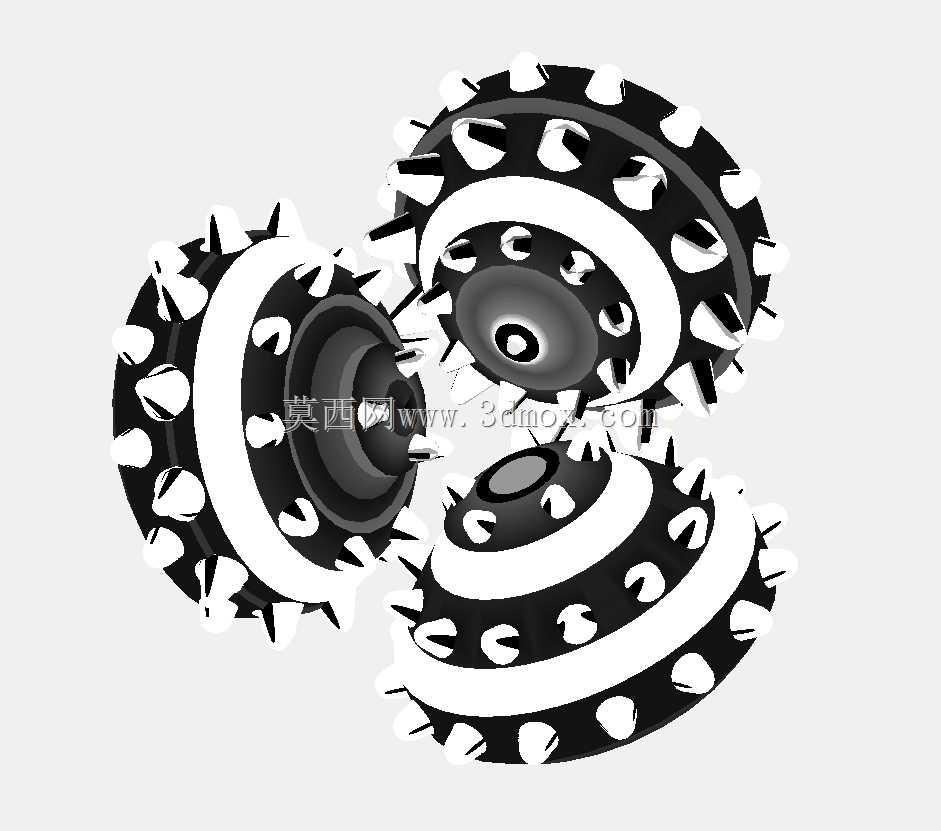

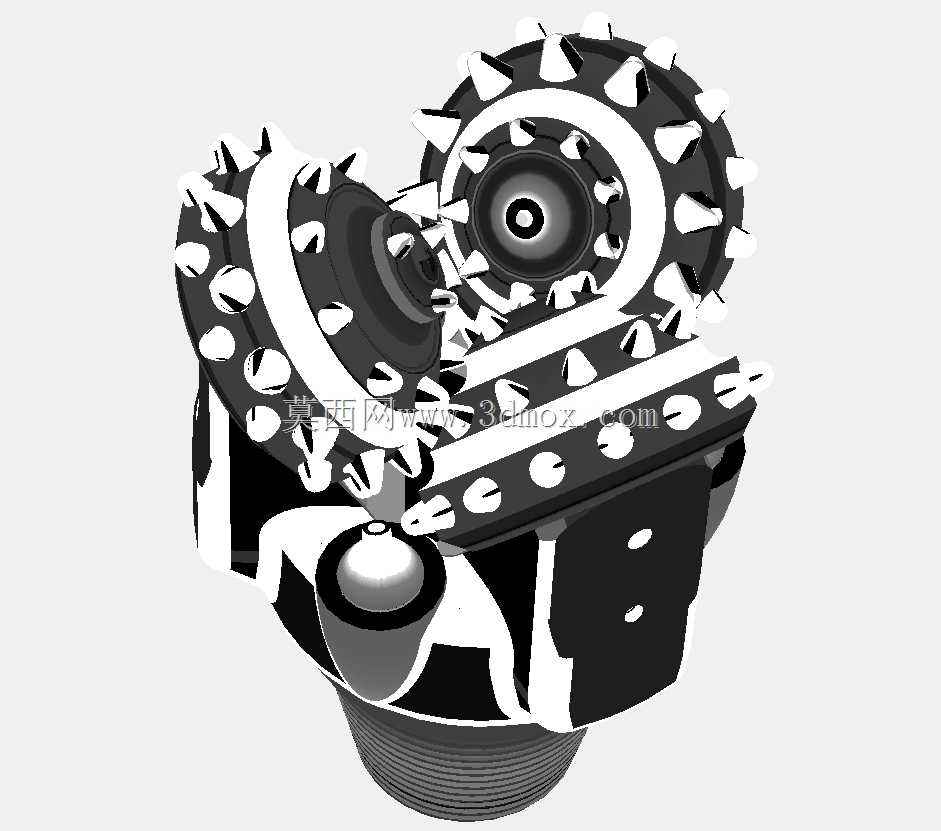

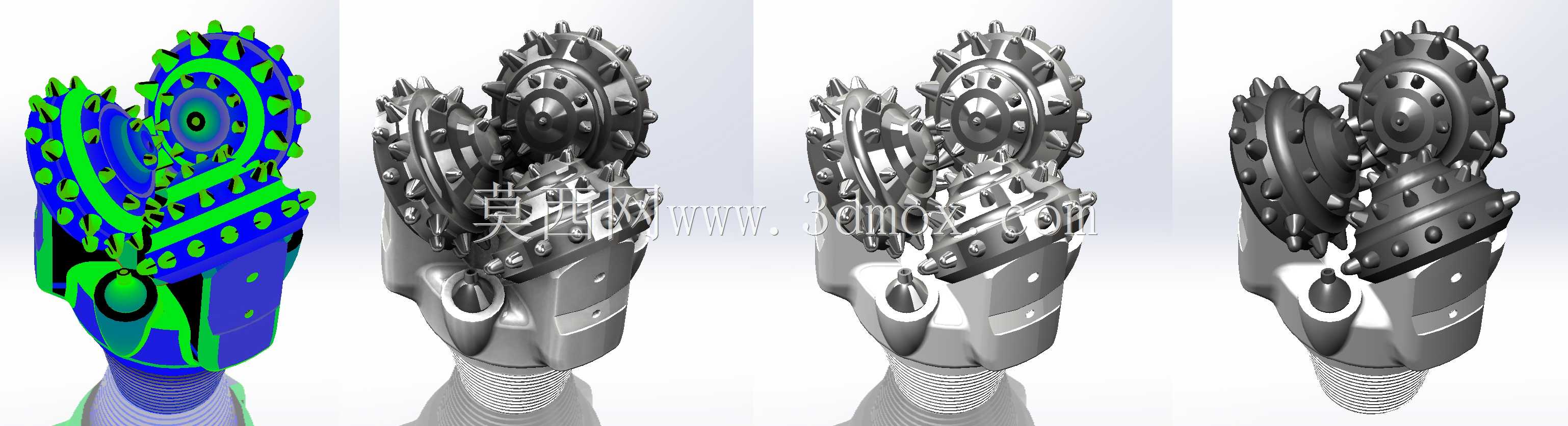

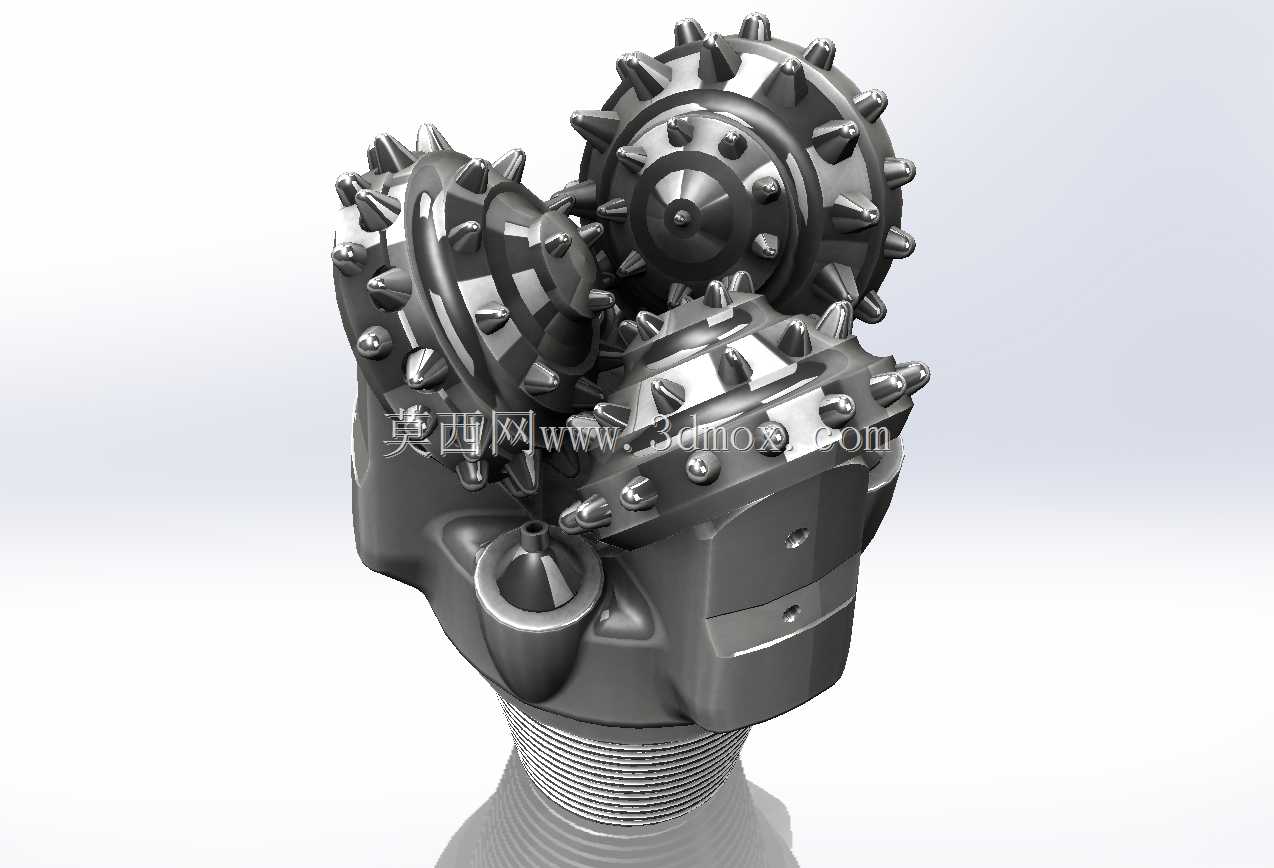

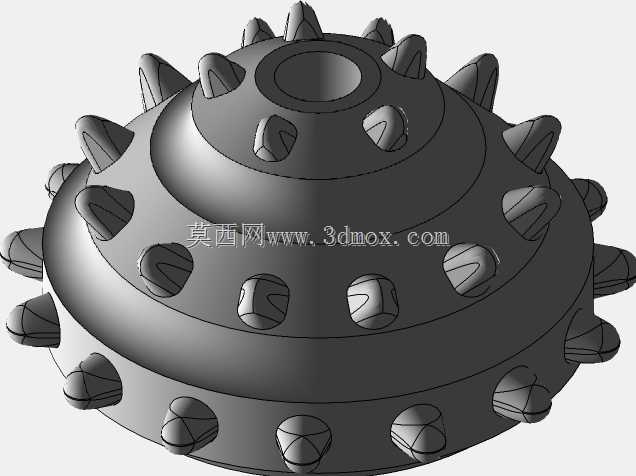

这款三牙轮钻头是油气钻井、地质勘探作业中直接接触地层完成破岩钻进的核心井下工具，主要应用于石油天然气开采、矿山地质钻探、水文水井钻凿等场景，适配旋转钻井工艺体系，可在中硬、硬及研磨性较强的复杂地层中完成高效破岩作业，是钻具组合末端直接决定钻进效率与成井质量的关键部件。该钻头整体采用三牙轮圆周均布的结构布局，三个带硬质合金齿的牙轮通过轴承结构装配在钻头巴掌的轴颈上，钻进过程中随钻柱旋转的同时，每个牙轮可绕自身轴颈自转，牙轮表面的合金齿在钻压施加的轴向力与钻柱旋转的切向力共同作用下，对地层岩石产生冲击压碎、剪切刮削的复合破岩作用，相比单一切削形式的钻头，更适配软硬交错、高研磨性的复杂地层，能有效降低单次钻进的齿面磨损速率，延长单只钻头的井下作业时长。从结构设计逻辑来看，牙轮齿形采用了适配硬地层的锥形球齿与楔形齿组合排布，牙轮背锥位置也布置了保径齿，既保证牙轮在滚动过程中对井底岩石的全覆盖破碎，避免井底残留岩脊影响钻进效率，也能在钻进过程中维持井径规则，减少井径扩大或缩径带来的后续下套管、固井作业风险。钻头上部的连接螺纹采用标准石油钻具连接螺纹规格，可与现场常用的钻铤、钻杆直接匹配连接，无需额外加工转换接头，安装时可通过常规井口大钳完成上扣作业，适配现场常规下钻操作流程。钻头的水眼结构布置在三个巴掌之间的间隙位置，钻进过程中钻井液可通过钻头内部流道从水眼高速喷出，直接冲击井底岩屑，将破碎产生的岩屑及时携带返出地面，同时高速流动的钻井液可对牙轮轴承、合金齿进行冷却润滑，避免长时间高速转动摩擦产生高温导致齿面脱落、轴承失效。三个牙轮的啮合间隙经过精准设计，转动过程中牙轮之间不会发生卡滞干涉，同时可在转动过程中互相刮除齿面粘附的岩屑，避免泥包现象影响钻进效率。牙轮的轴承结构采用了适配高钻压、高转速工况的密封润滑结构设计，可在井下高温高压的钻井液环境中维持轴承的润滑状态，减少磨损失效风险，整体结构充分考虑了井下复杂工况的载荷冲击、磨损、冲蚀等失效因素，可满足常规直井、定向井的中深部地层钻进需求。
