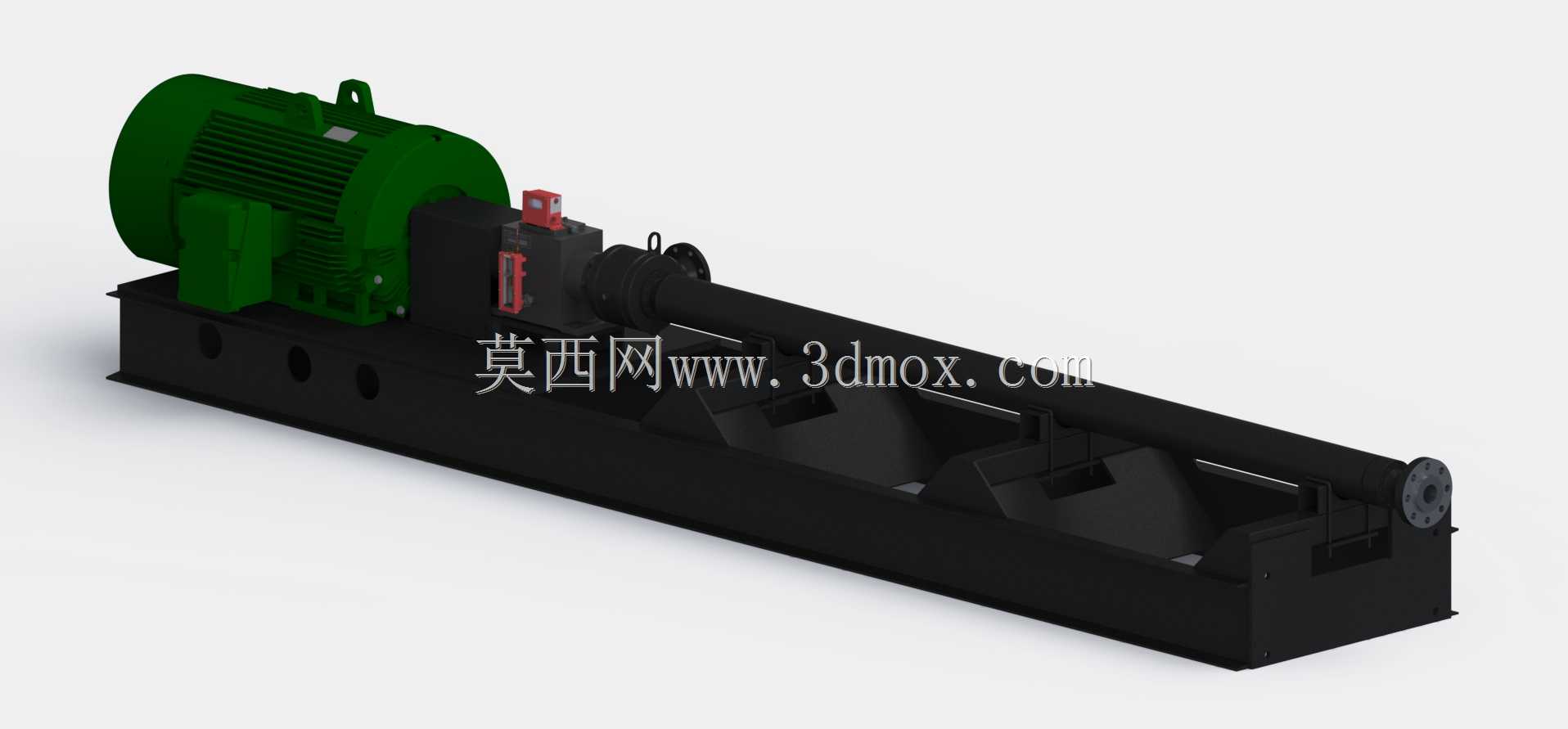

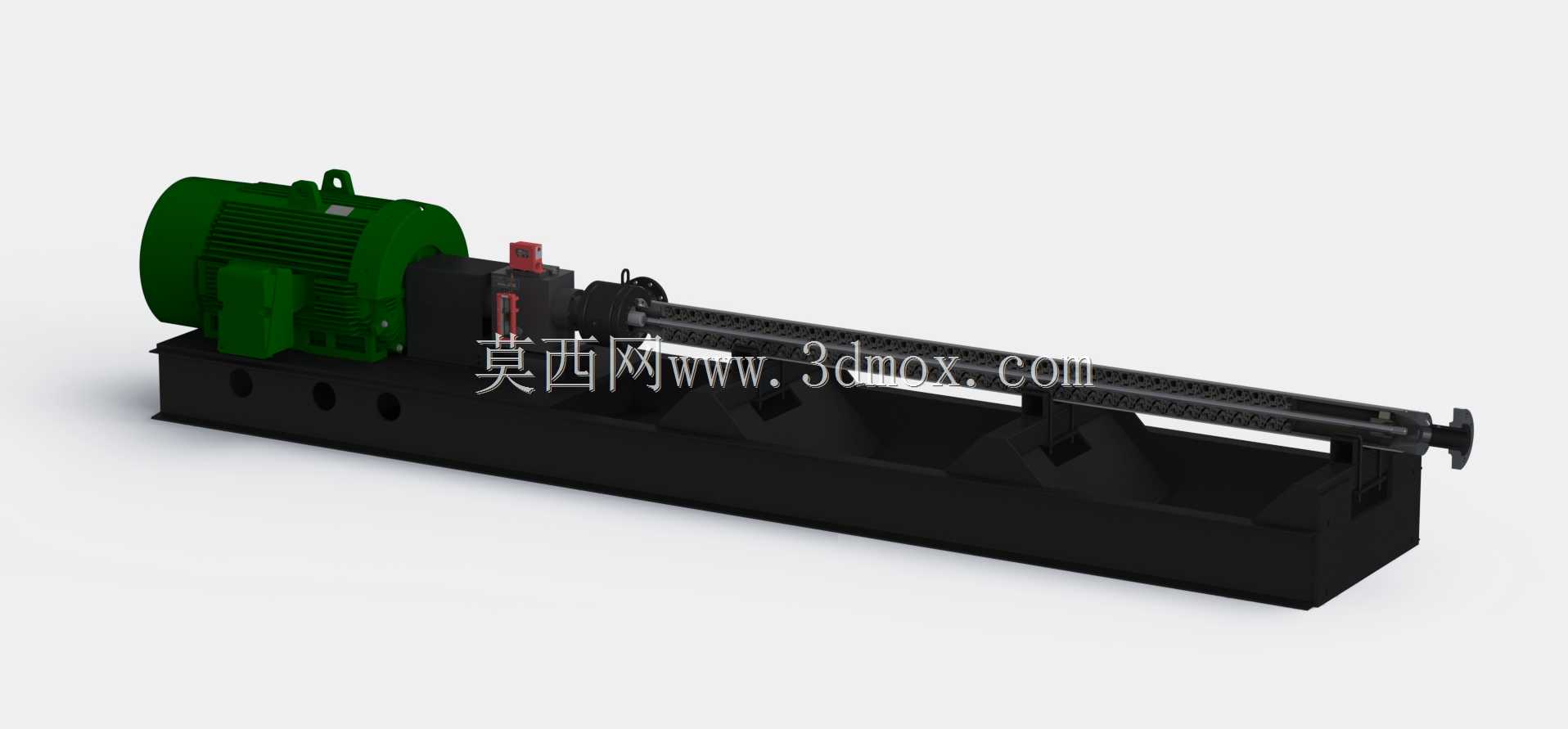

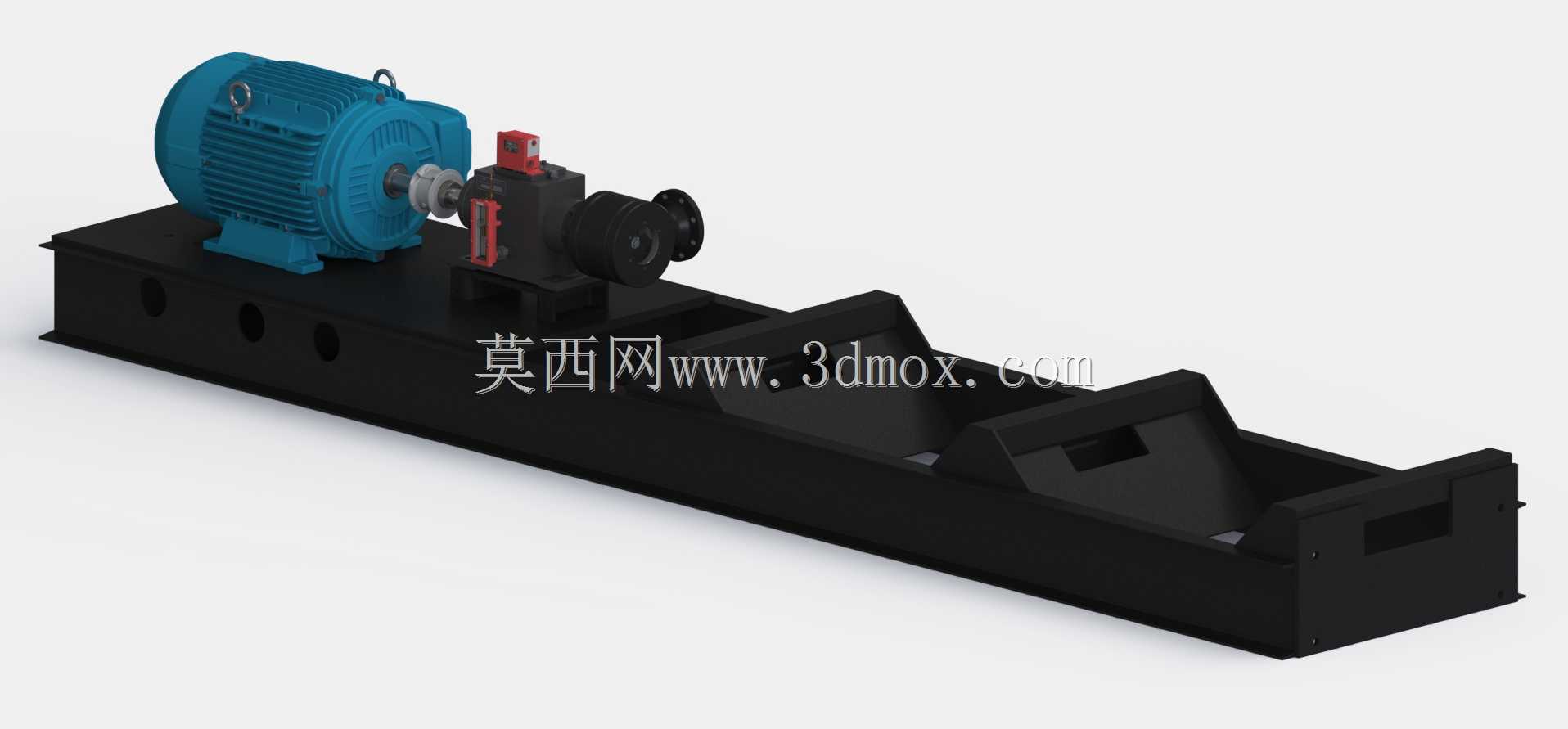

14寸滑橇配套卧式泵撬装总成结构展示

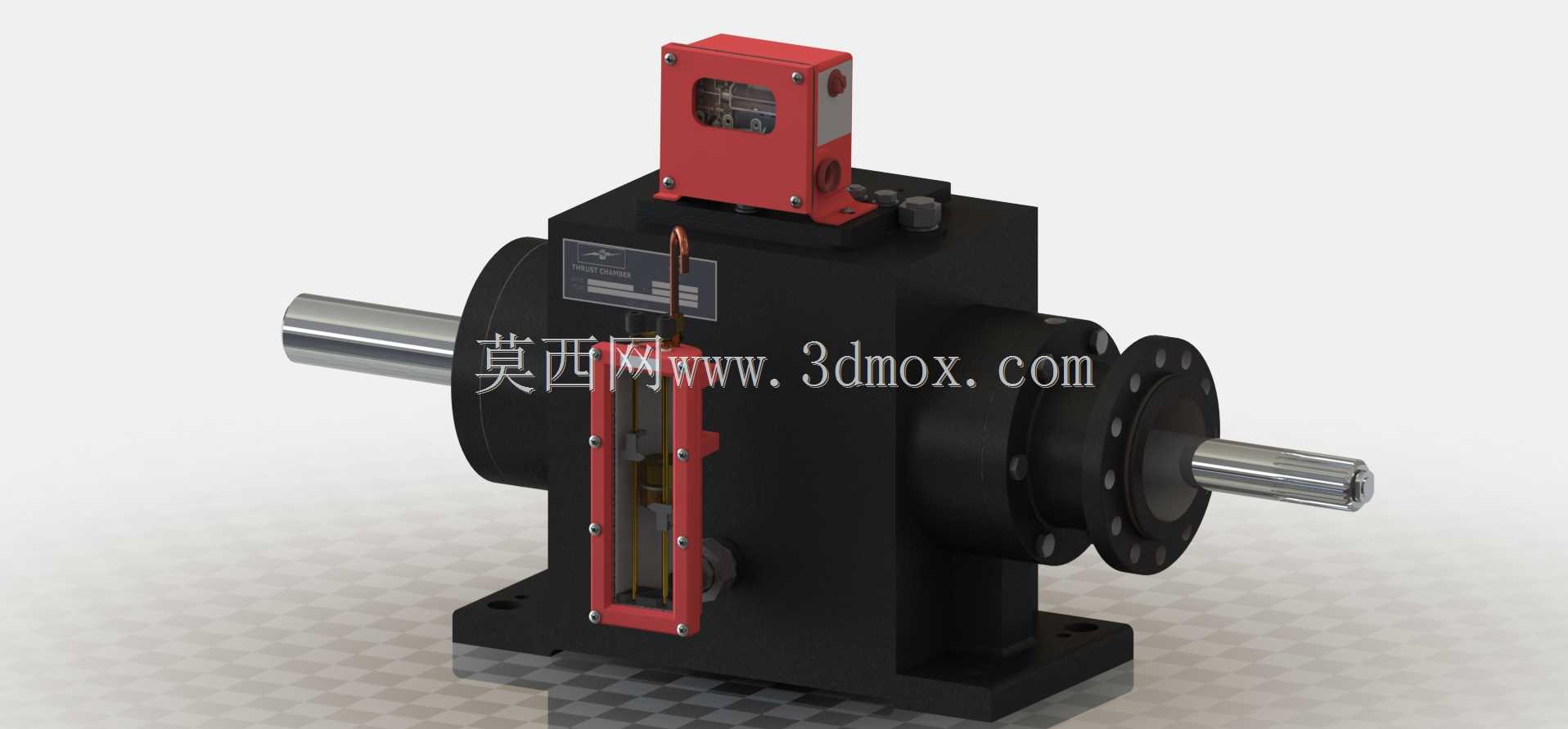

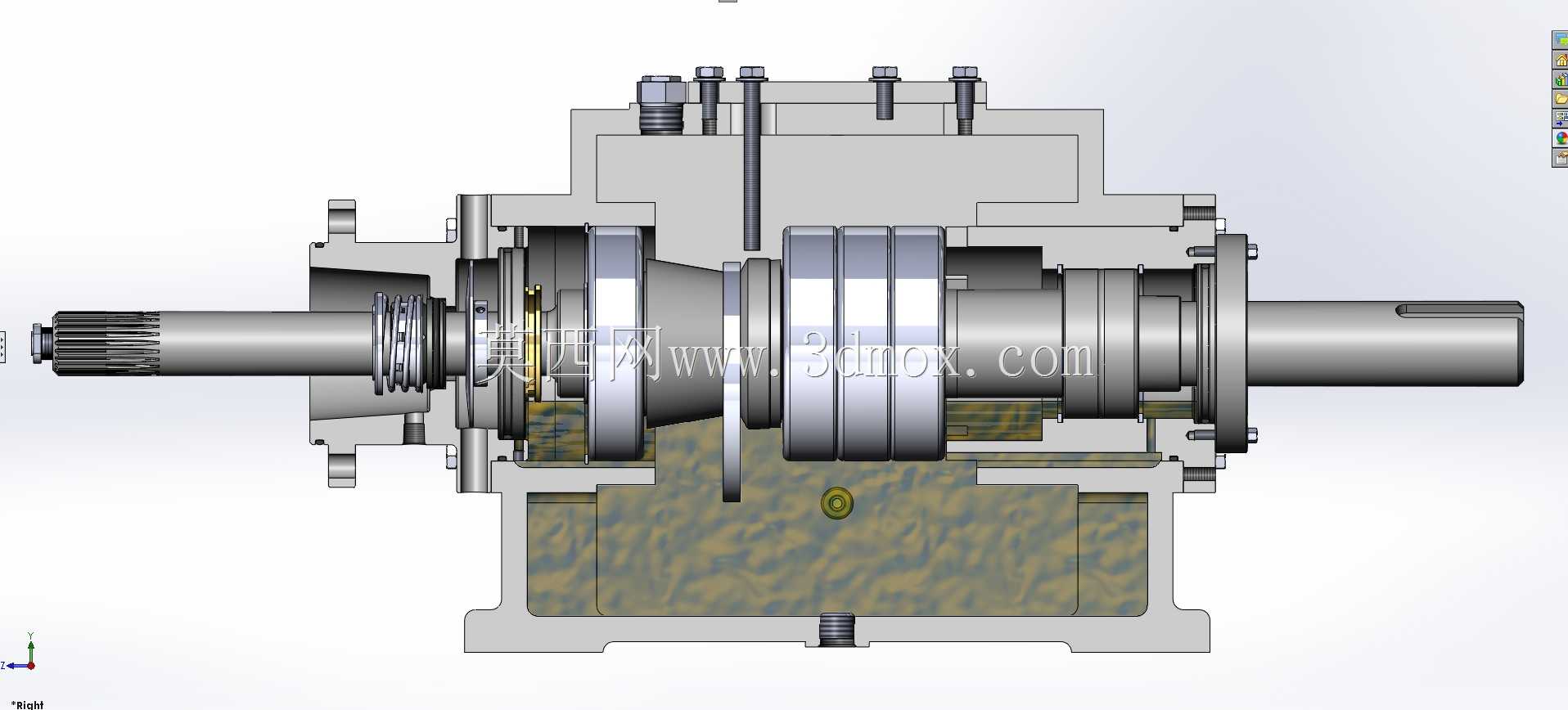

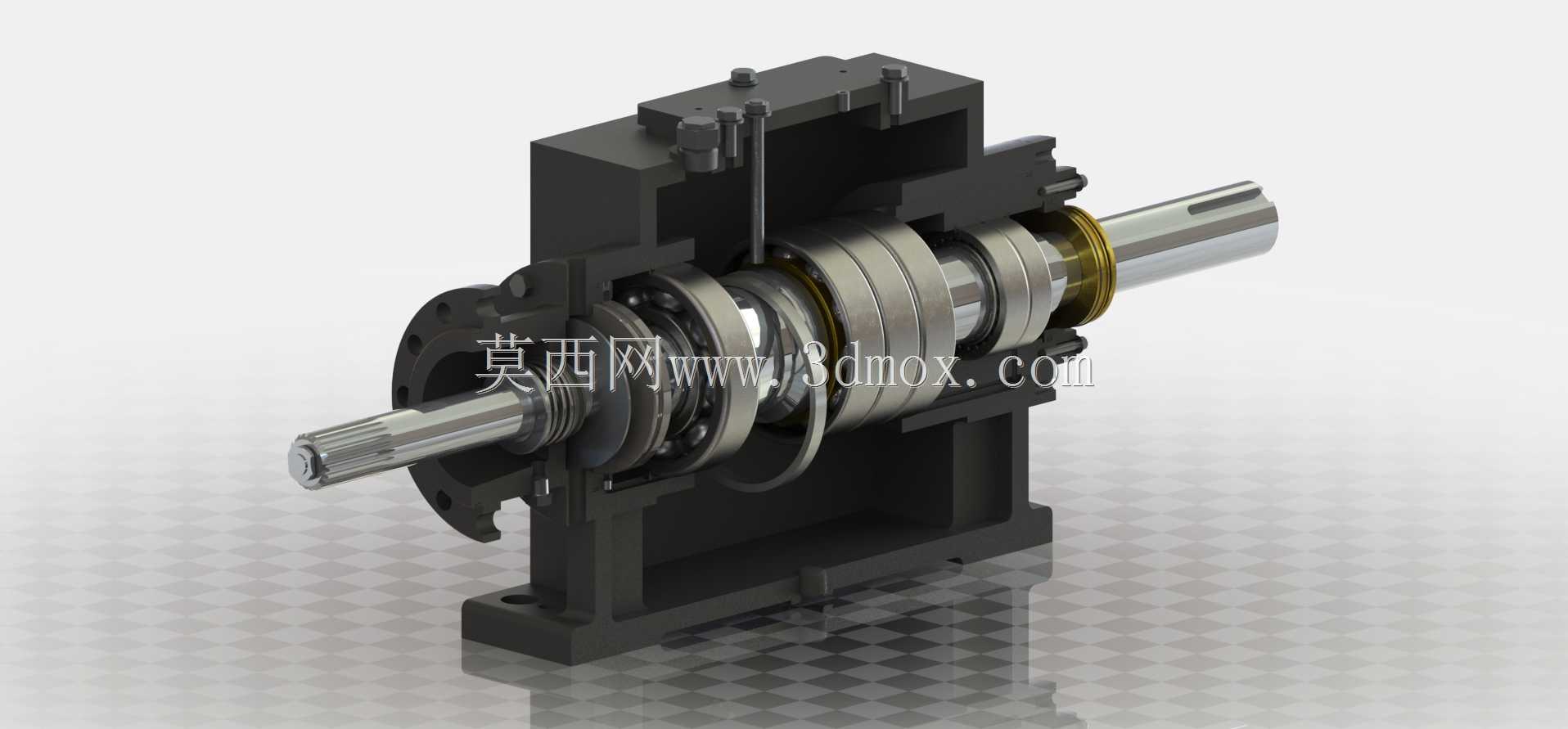

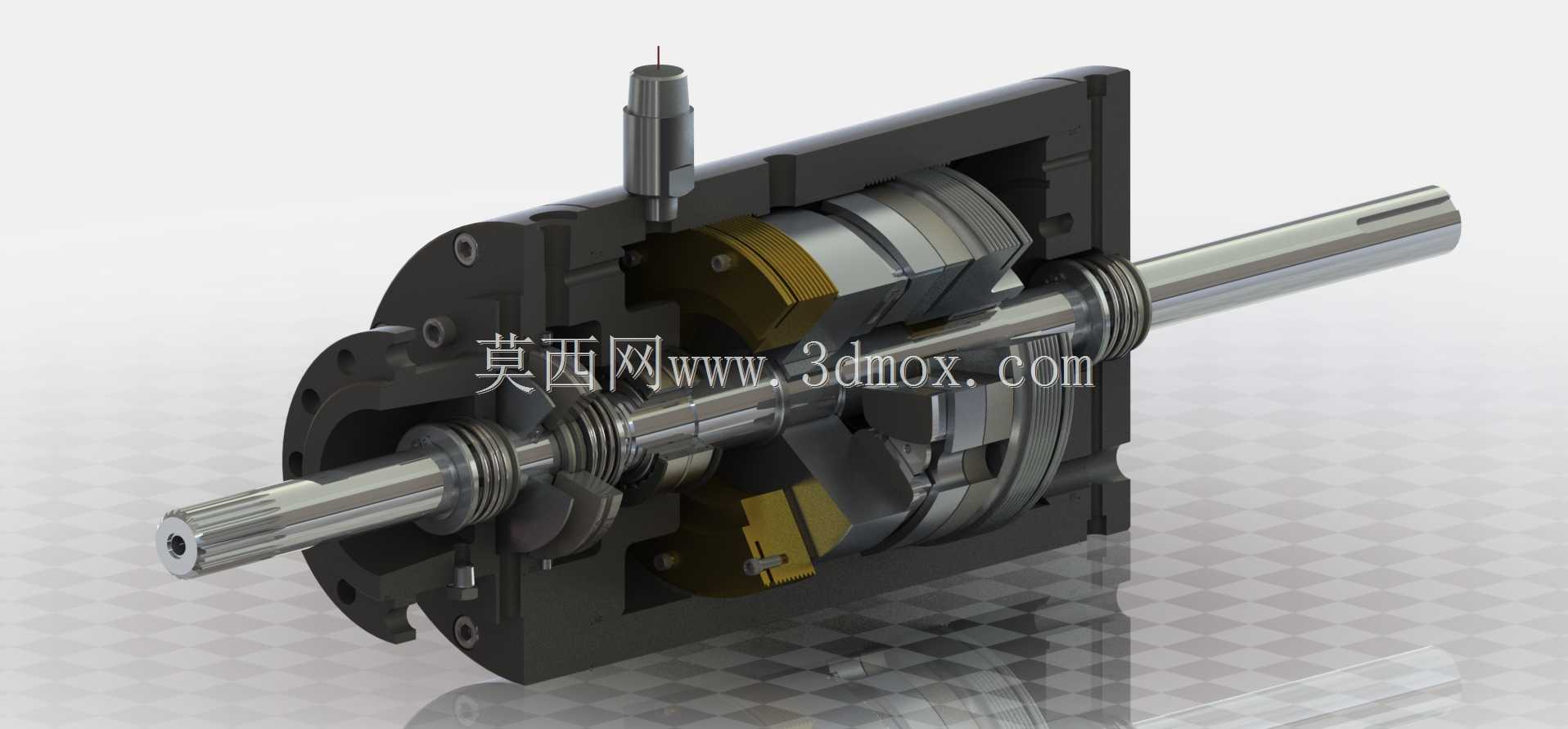

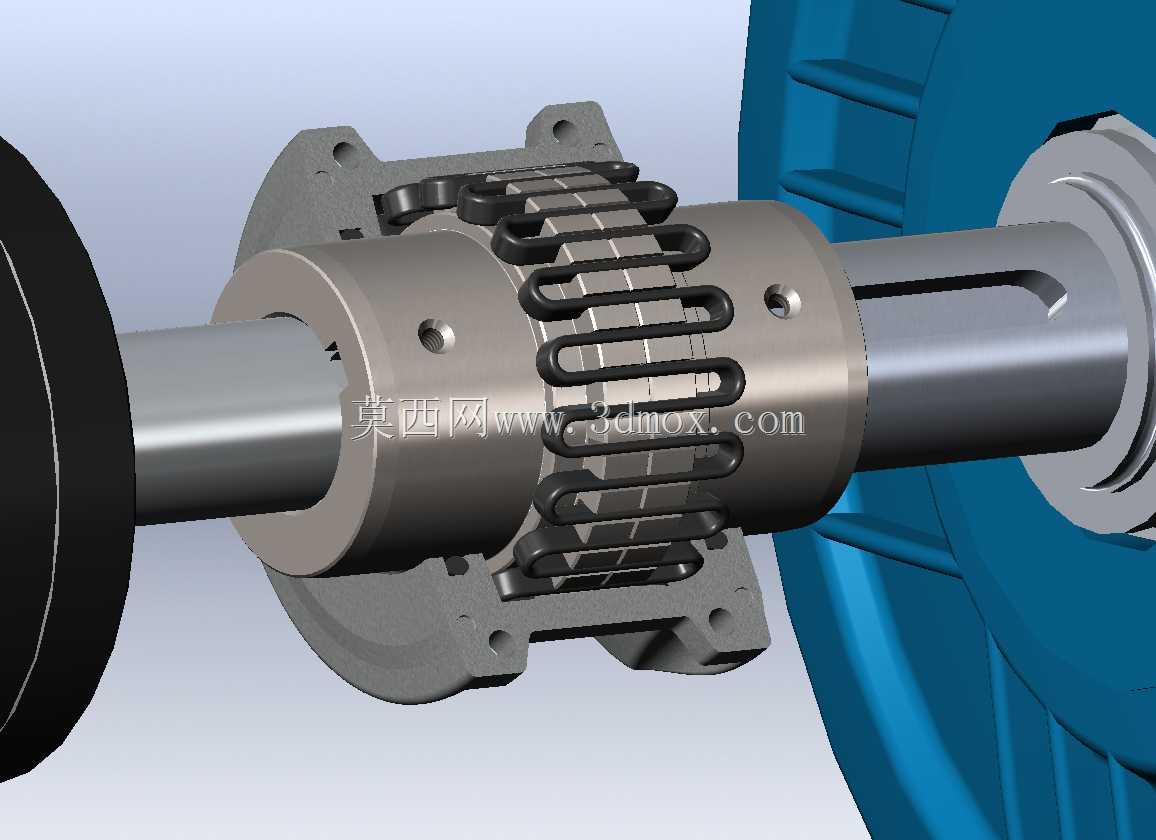

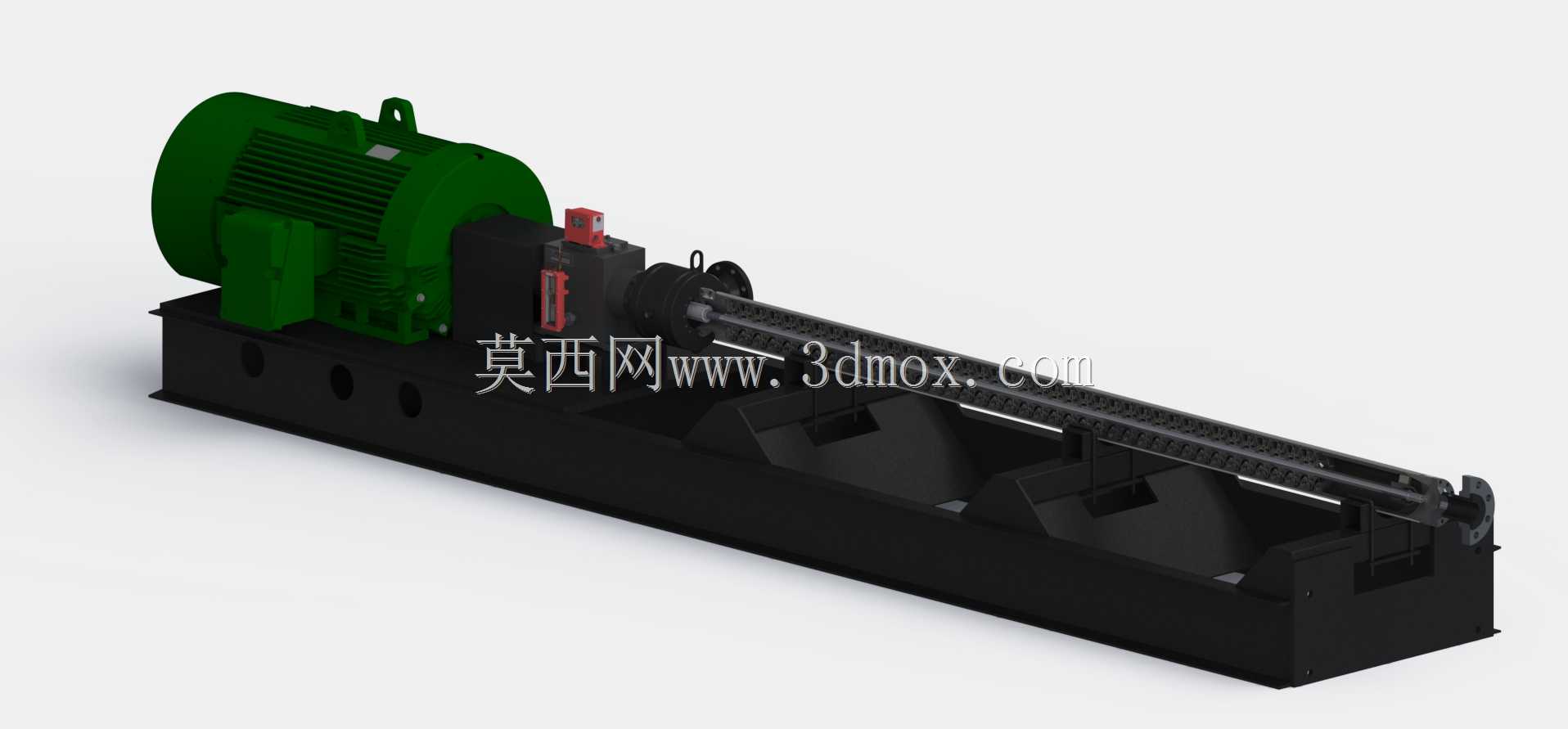

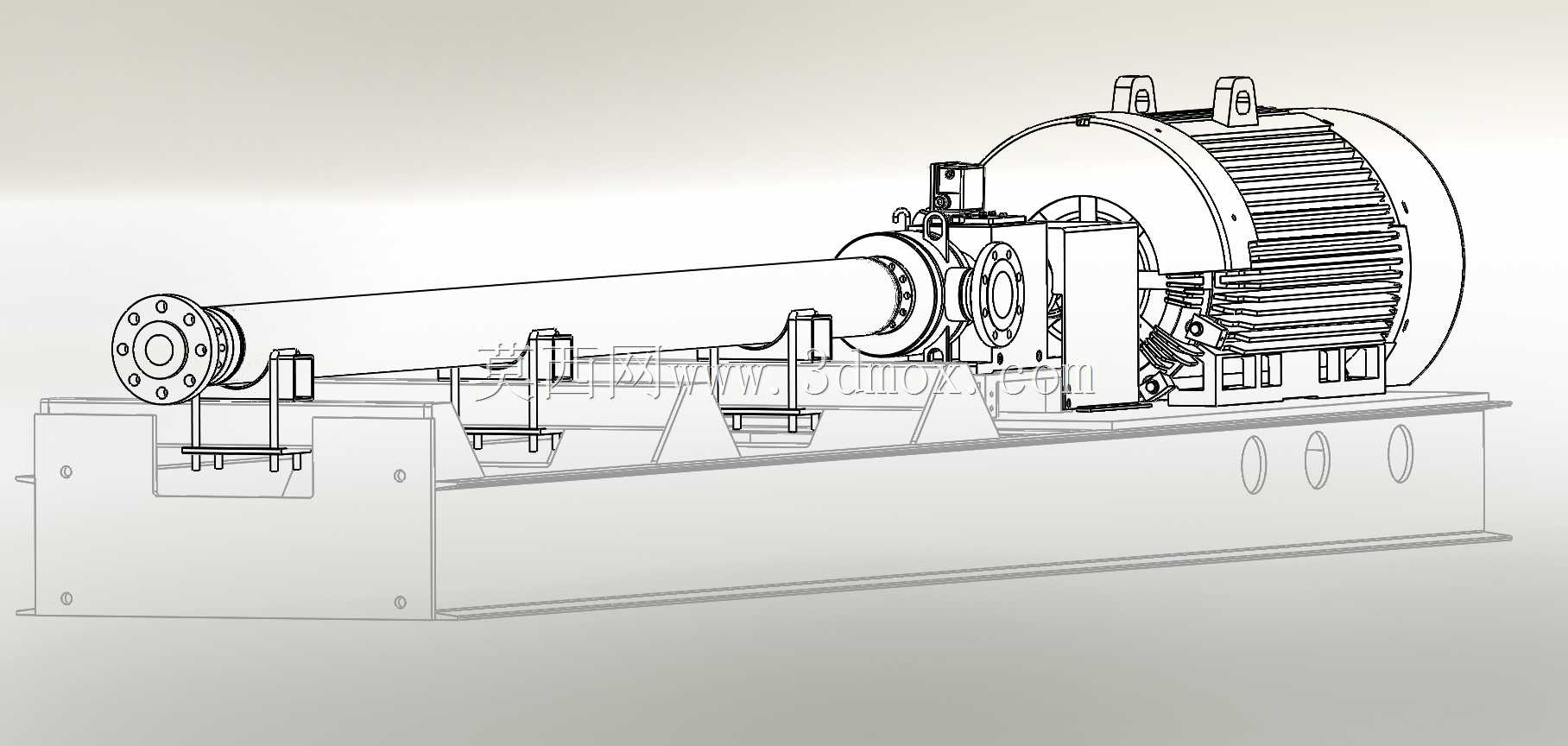

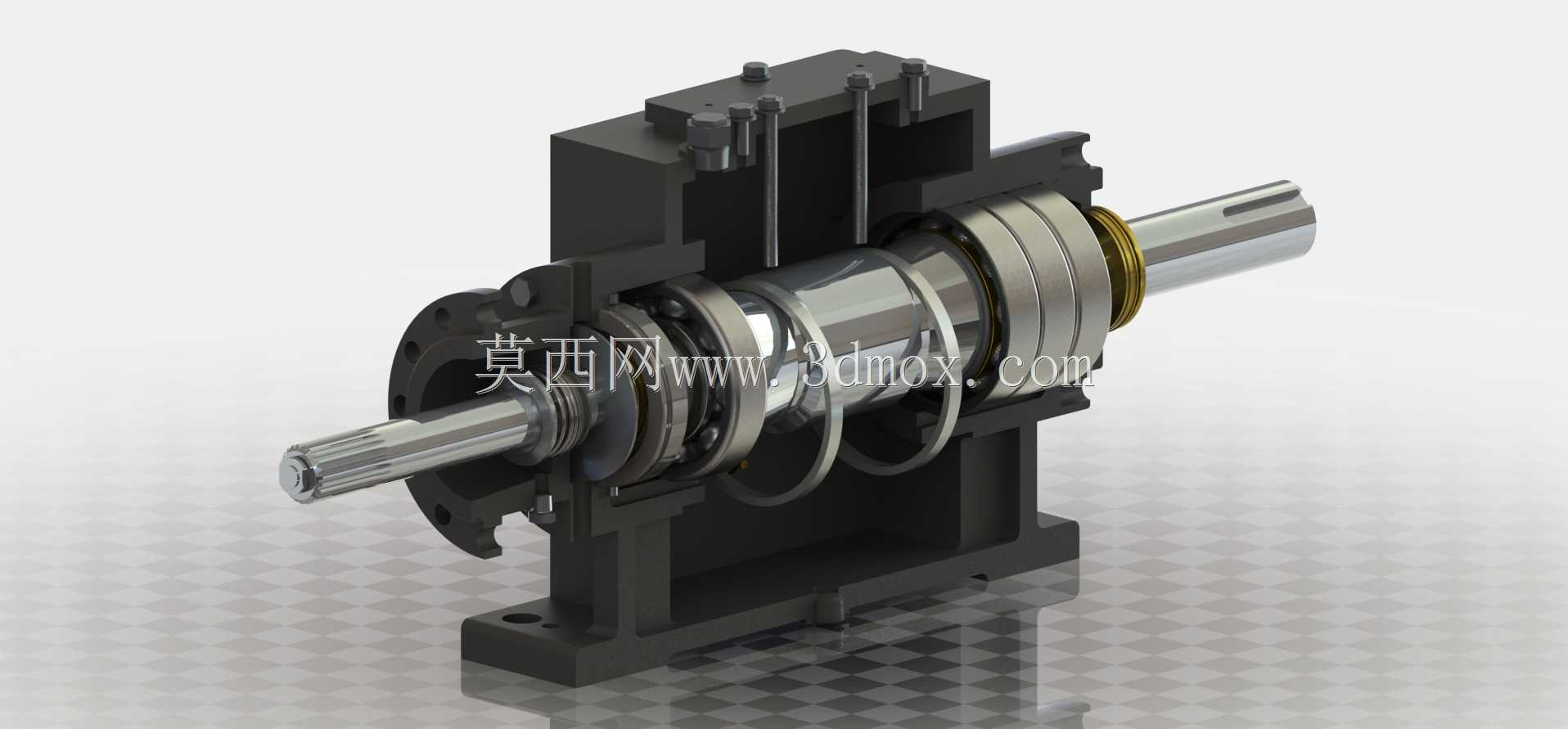

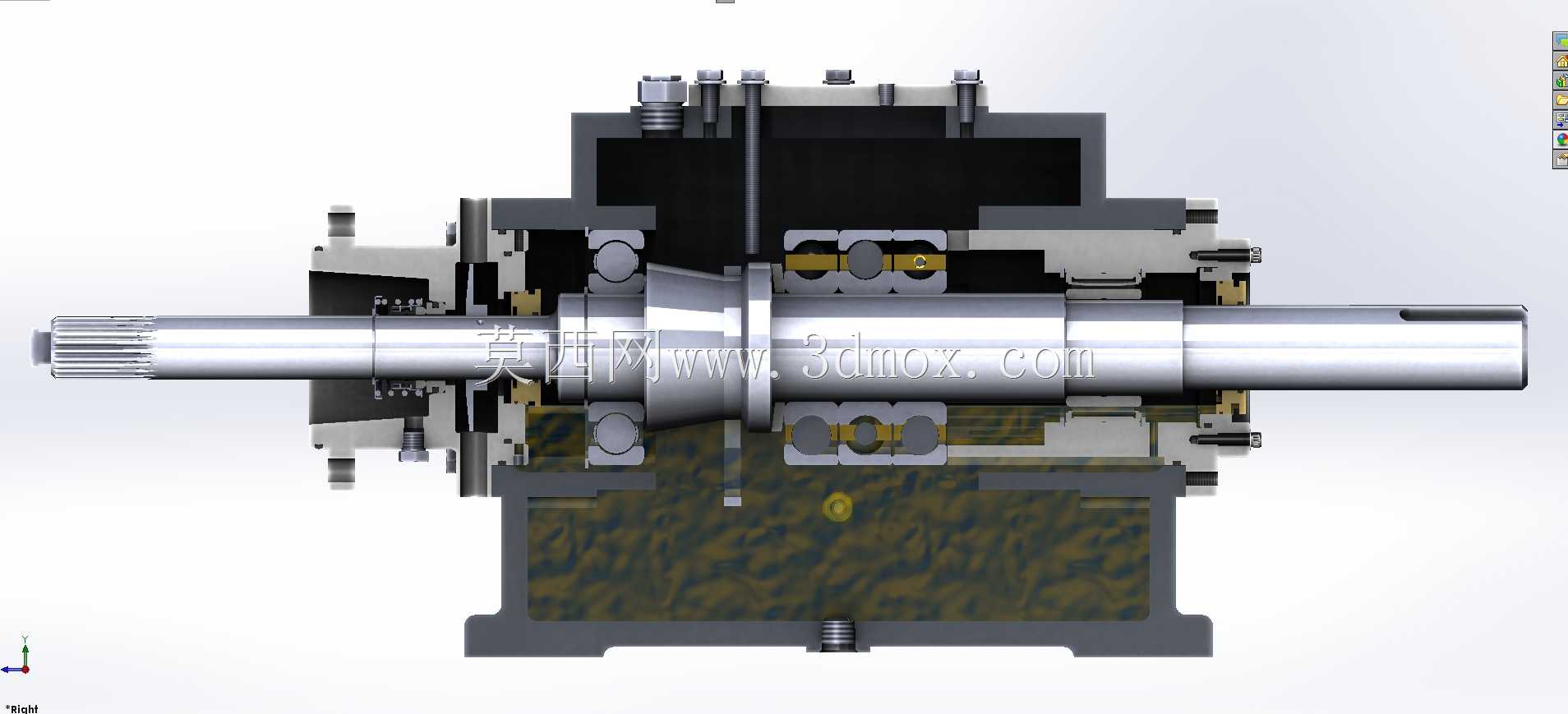

这套卧式泵撬装结构主要面向油田井口油气输送、场站流体增压这类需要快速部署的作业场景，整套设备预先完成动力端、泵体、公用底座的集成装配，运抵现场后仅需对接进出口管线与供电线路即可投用，省去现场分步找正、单部件安装的大量工序，适配野外作业无大型吊装辅助、安装工期紧张的工况需求。从功能逻辑上看，整套结构以公用焊接底座为承载核心，左侧布置驱动电机，中间通过弹性联轴器衔接泵体输入端，泵体沿底座长度方向延伸布置，进出口法兰设置在泵体端部，可直接对接工艺管线，整套集成结构的重心沿底座纵向中心线分布，吊装转运时无需额外做配重调整，滑橇底座底部预留标准叉车位与吊点，适配叉车、吊车两种常规场站转运设备的作业要求。在结构设计层面，公用底座采用型钢焊接的箱型梁结构，而非简单的平板拼接，底座内部设置多道横向加强筋，对应电机安装位、泵体支撑位、联轴器护罩位分别做局部加厚处理，避免设备长期运行时底座产生共振变形；电机与泵体的安装面均设置可调垫铁的预留空间，现场安装时可通过垫铁调整电机与泵轴的同轴度，抵消底座加工、运输过程中产生的微小形变，联轴器位置加装半封闭防护壳，避免运行过程中杂物卷入旋转部件，同时预留日常盘车、同轴度检测的操作空间，无需完全拆除护罩即可完成常规点检作业。泵体部分采用卧式多级离心泵的结构布局，过流部件包含叶轮、导叶、泵轴、密封组件，其中叶轮采用闭式结构适配含少量杂质的流体输送工况，泵轴支撑采用两端滚动轴承布置，轴承位预留润滑脂加注通道，日常维护时无需拆解泵体即可完成润滑保养；轴封位置预留机械密封与填料密封两种安装接口，可根据输送介质的温度、腐蚀性、压力等级灵活更换密封形式，无需改动泵体主体结构。从安装边界尺寸来看，整套撬装结构的总长度控制在4.2米以内，宽度不超过1.1米，总高度（含电机顶部接线盒）为1.35米，可适配标准14寸滑橇的安装尺寸要求，底座底部的滑橇支腿高度为120mm，满足场站地面防积水、管线穿行的空间要求；电机接线盒位置预留足够的线缆弯曲半径空间，进出口法兰的中心高度统一为600mm，可直接对接场站同标高的工艺管线，无需额外配置变径弯头或抬高管线。建模过程中，首先根据现场安装的空间边界确定底座的外形尺寸，先完成底座的型钢焊接结构建模，对应每个安装点位的载荷分布调整加强筋的布置密度，避免底座出现应力集中区域；之后分别完成电机、泵体、联轴器的独立建模，其中电机部分参考通用低压大功率卧式电机的安装尺寸，保证底脚安装孔距、轴伸尺寸、中心高符合通用标准，泵体部分按照实际过流需求确定叶轮直径、泵腔容积，同时校核泵轴的挠度，确保运行时轴端跳动量在允许范围内；完成所有部件建模后，在装配环境下调整电机与泵体的相对位置，保证两轴的同轴度误差控制在0.1mm以内，同时预留联轴器的弹性形变补偿空间，避免运行过程中因轴窜动产生额外载荷。针对油位模拟的展示需求，建模时对泵体油腔部分做空腔处理，可直观展示轴承箱内的润滑油液位范围，方便运维人员快速判断油位是否符合运行要求；所有部件的安装螺栓均按照实际规格建模，对应不同位置的螺栓强度等级匹配对应的螺栓尺寸，比如底座与电机、泵体连接的位置采用8.8级高强度螺栓，联轴器护罩等辅助部件采用4.8级普通螺栓，完全贴合实际装配的选型逻辑。整套结构的所有安装面均做了公差匹配，比如电机底脚的安装孔采用长圆孔设计，允许现场安装时有±5mm的调整量，抵消底座焊接变形带来的安装偏差，泵体的进出口法兰采用标准PN16压力等级的法兰尺寸，可直接与同压力等级的管线、阀门对接，无需额外配置转换法兰。
