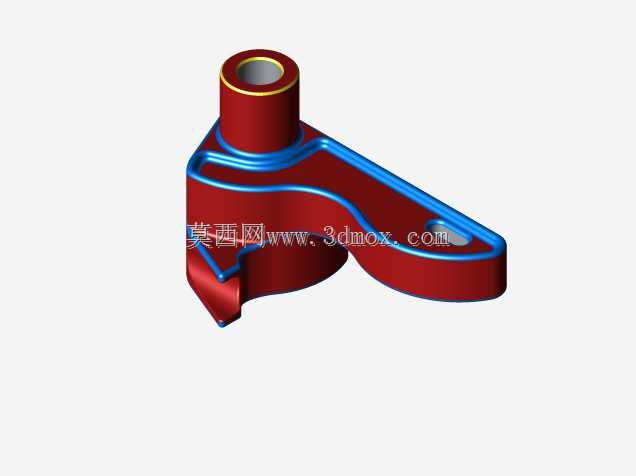

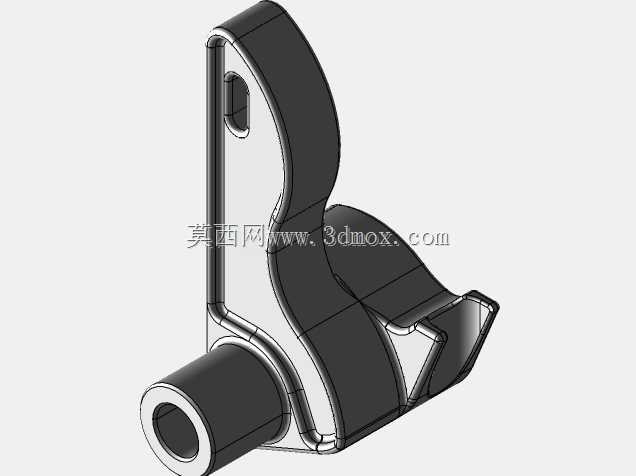

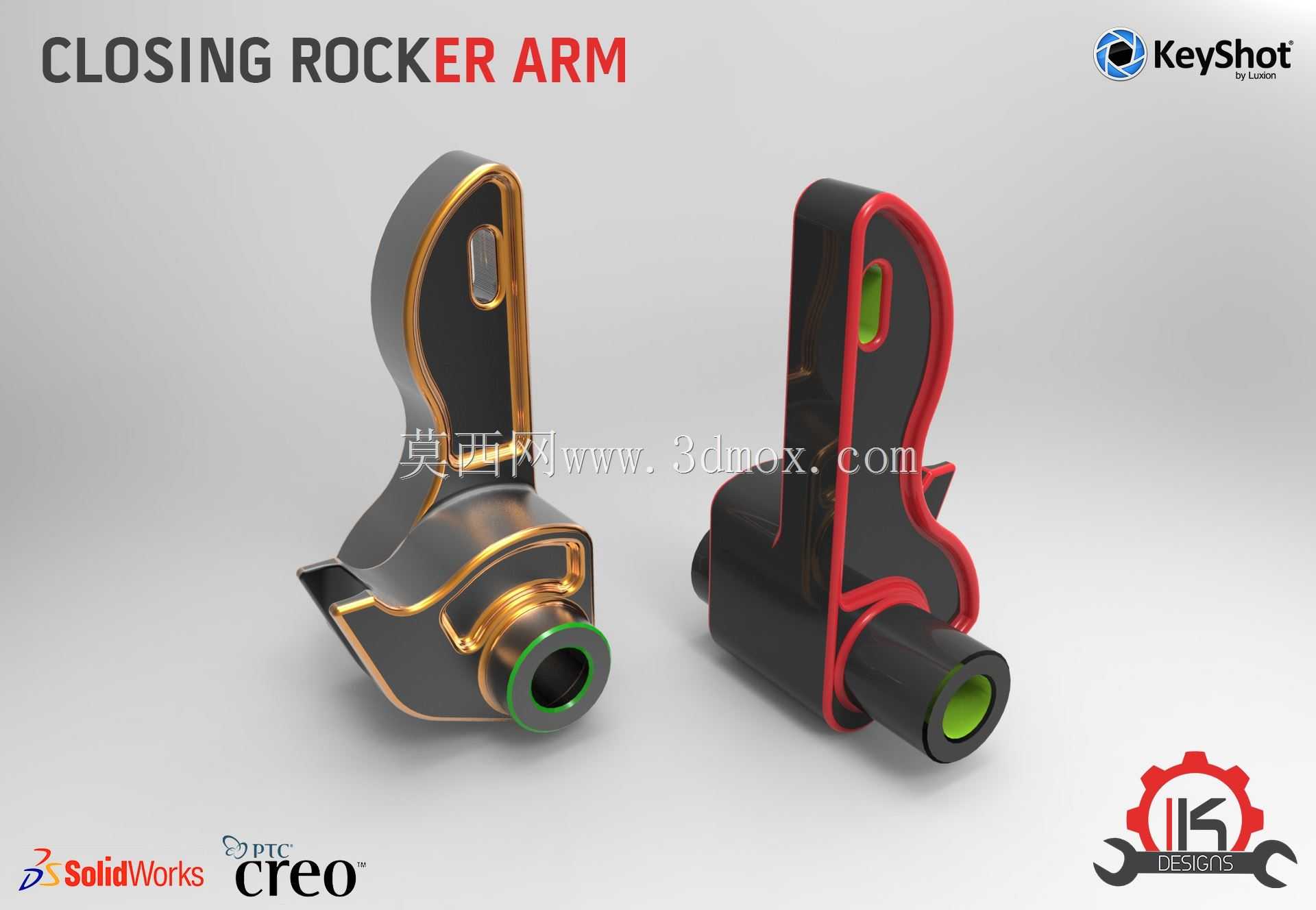

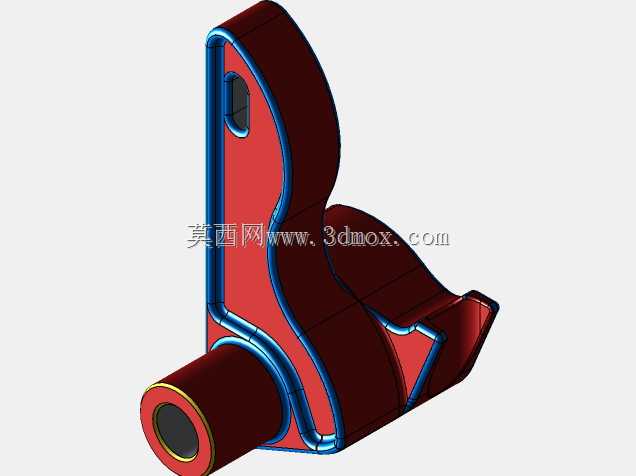

摩托车发动机脱膜阀系统关闭摇臂结构

该关闭摇臂应用于摩托车发动机Desmodromic强制配气气阀系统中，是配气机构里实现气阀精准启闭控制的核心传动构件，区别于传统依赖弹簧复位的气阀结构，这套脱膜阀系统通过凸轮与摇臂的刚性配合完成气阀的开启与关闭动作，可彻底规避高转速工况下气阀弹簧共振、浮阀导致的配气失准问题，适配大排量高转速摩托车发动机的动力输出需求，能在发动机持续高转运行时保证气阀启闭时序与凸轮型线完全匹配，提升进排气效率与动力响应速度。

从功能特性来看，该摇臂为双摇臂配对使用的结构，两个摇臂分别对应凸轮轴的升程凸角与回程凸角，其中一端随凸轮轮廓做规律摆动，另一端直接作用于气阀杆端：当凸轮升程侧凸起推动对应摇臂时，摇臂绕安装轴转动下压阀杆，完成气阀开启动作；当凸轮回程侧凸起推动另一配对摇臂时，直接带动阀杆上行完成气阀关闭，全程无需弹簧提供复位力，可大幅降低配气机构的动力损耗，同时避免弹簧失效带来的气阀脱落、撞活塞等严重故障。

设计思路上，该摇臂采用了分体式受力优化结构，主体采用高强度耐磨材质打造，与凸轮接触的型面经过曲面顺滑处理，可减少凸轮转动过程中的接触应力与摩擦损耗，与阀杆接触的端部做了圆弧过渡处理，避免长期往复动作中刮伤阀杆端面；摇臂的安装轴孔做了同轴度精度优化，保证摆动过程中无径向窜动，减少配气相位偏差；外形上采用流线型的轮廓设计，在保证结构强度的前提下去除了多余的冗余材料，降低摇臂自身往复运动的惯量，适配发动机高转速下的快速响应需求，表面的装饰性分色线条也兼顾了装配时的辨识度，可避免配对摇臂装反导致的配气错乱。

从安装边界来看，该摇臂的轴孔直径、摇臂摆动半径、两端作用点的力臂比例均严格匹配对应排量发动机的凸轮轴布局与气阀安装位置，安装时摇臂轴穿过主体轴孔固定在气缸头的摇臂支座上，两端分别与凸轮型面、气阀杆端精准贴合，摆动行程完全覆盖气阀的设计升程，不会出现行程不足导致的气阀开度不够、或是行程过量导致的阀杆碰撞活塞的问题，整体结构紧凑，可直接适配对应型号发动机的气缸头安装空间，无需额外改动周边的油路、固定结构。
