活塞连杆组件爆炸结构三维设计

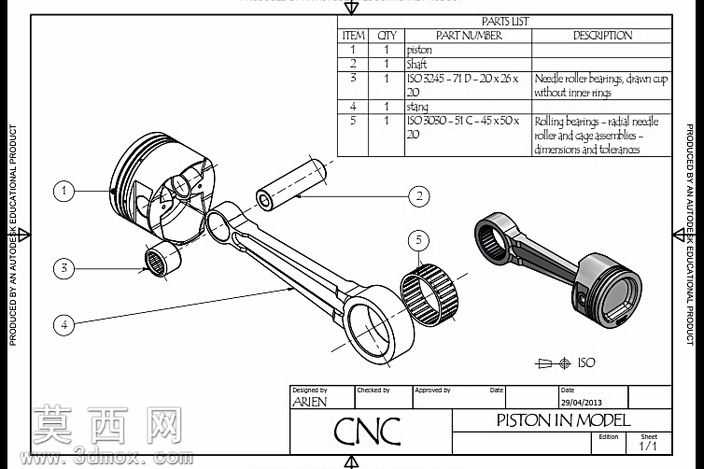

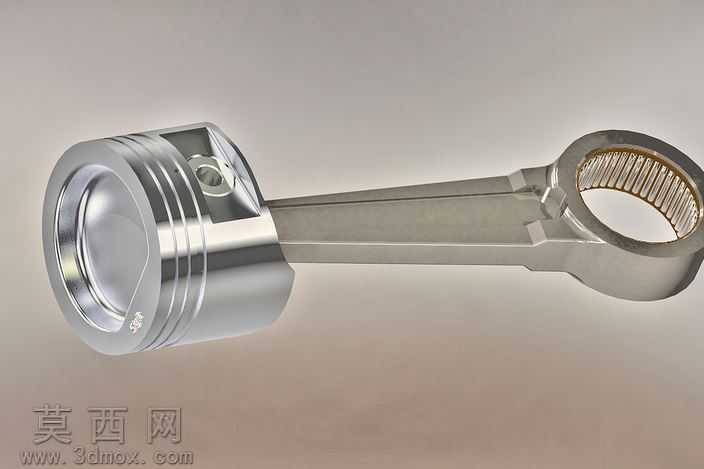

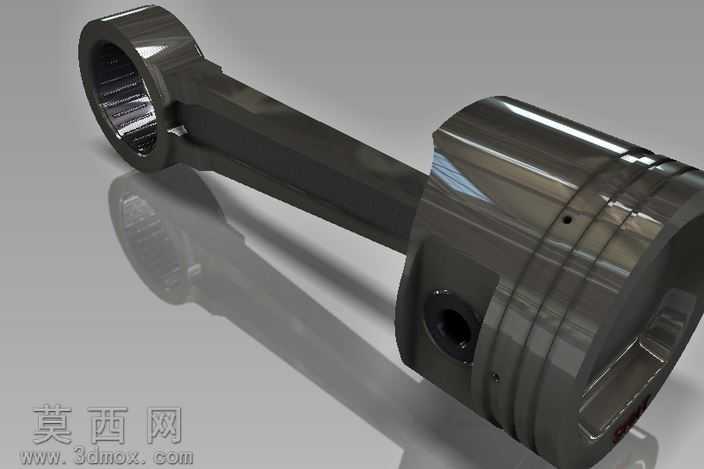

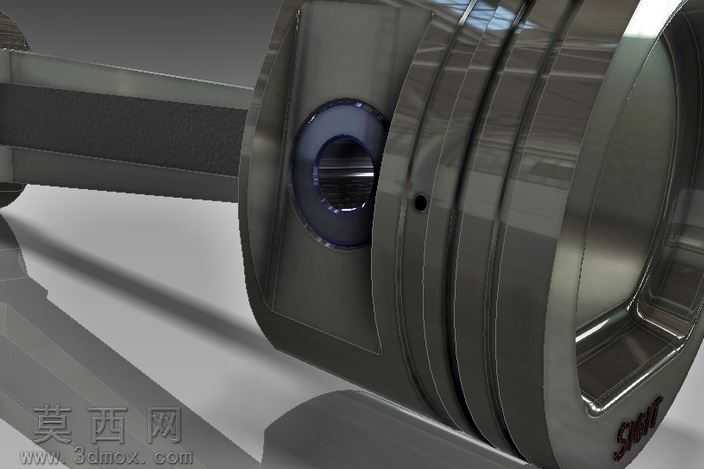

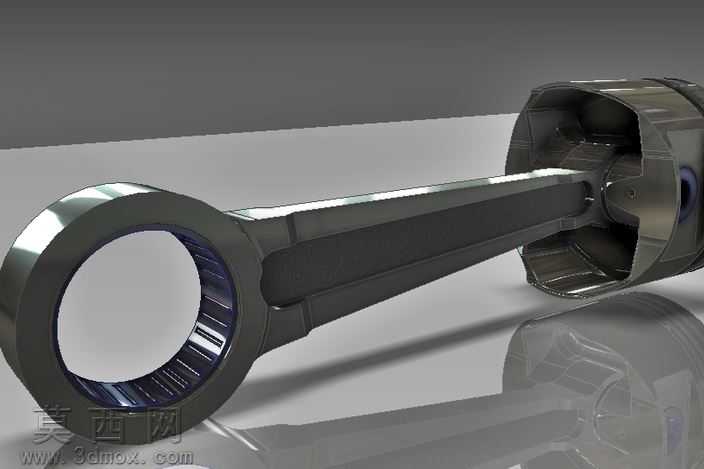

本作品为内燃机核心动力传递部件的三维结构设计，采用爆炸视图形式完整呈现活塞连杆组件的装配逻辑与零件构成，建模过程严格遵循机械设计规范与ISO制图标准，对每一处配合尺寸、形位公差都做了精准还原。建模阶段以参数化设计思路搭建各零件基础特征：活塞部分先绘制裙部型线与顶部燃烧室轮廓，通过旋转、拉伸切除完成活塞销座、环槽结构的构建，精准还原活塞环槽的宽度、深度尺寸，保证活塞环安装位的配合精度；活塞销采用空心轴类特征建模，通过同轴度约束保证其与活塞销座、连杆小头孔的装配匹配度；连杆部分先绘制大小头孔中心距基准，通过放样特征完成杆身工字型截面的过渡结构，分别对大头端、小头端做轴承安装位的尺寸约束，保证滚针轴承的装配间隙符合设计要求；滚针轴承部分分别构建外圈、滚针、保持架特征，通过圆周阵列完成滚针的均匀排布，还原无内圈滚针轴承的装配结构。材质与渲染环节针对不同零件的实际工况赋予对应材质属性：活塞赋予铝合金材质，添加轻微的铸造纹理与表面氧化质感，还原量产活塞的表面处理效果；连杆赋予调质钢材质，添加表面喷丸后的细微粗糙质感，区分大小端加工面与非加工面的光泽差异；滚针轴承的滚针赋予高碳铬轴承钢材质，添加高精度磨削后的金属高光效果，轴承外圈添加渗碳处理后的深色金属质感；活塞销赋予渗碳钢材质，还原表面淬火后的高硬度表面光泽。结构设计上充分考虑组件的运动逻辑，爆炸视图的拆分方向严格遵循零件实际装配路径，清晰展示各零件的装配顺序与配合关系：活塞销沿活塞销座轴线方向拆分，清晰展示其连接活塞与连杆小头的作用；滚针轴承沿连杆大头孔径向拆分，展示其在连杆大头与曲柄销之间的滚动支撑作用；各零件的拆分间距经过合理调整，既保证每个零件都能完整展示结构特征，又能直观体现零件间的装配关联。设计过程中对关键配合面做了公差标注的还原，包括活塞销与销座的间隙配合、滚针轴承与连杆大头孔的过渡配合、滚针与曲柄销的配合精度，同时在图纸区域还原了零件明细栏的信息，明确各零件的名称、标准件编号与描述信息，让整个三维模型既具备直观的结构展示效果，又具备实际工程参考价值，可用于动力系统原理教学、发动机结构认知、零部件装配演示等场景。
