轻型飞机手动方向舵操纵机构设计

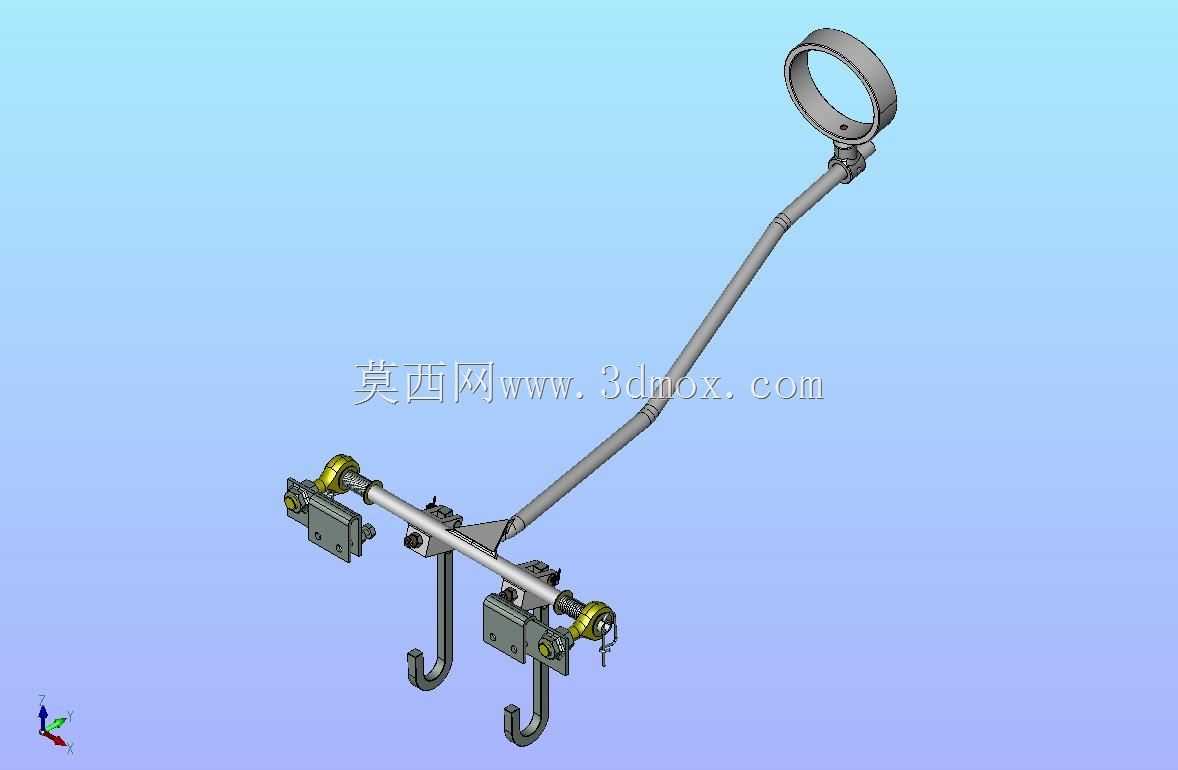

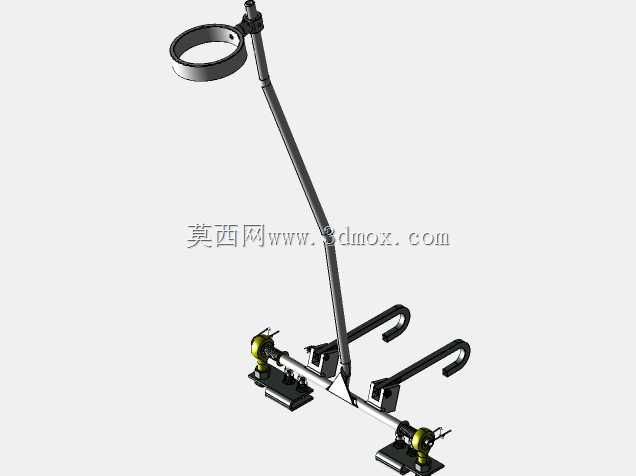

该操纵机构主要面向轻型固定翼通用航空飞机的飞行操控场景，适配单引擎小型通航飞机的驾驶舱操控布局，核心用途是为飞行员提供手部直接操控方向舵的操作路径，弥补传统脚蹬方向舵在特殊飞行场景、肢体受限操控场景下的操作盲区，让飞行员可以通过手部动作直接完成方向舵的偏转控制，实现飞机航向的精准调整。从实际应用场景来看，这类手动操纵结构可覆盖常规巡航阶段的航向微调、地面滑跑阶段的方向修正、特殊姿态下的应急航向操控等多个飞行环节，尤其适配塞斯纳系列轻型通航飞机的原有操纵系统接口，无需对原有机身操纵链路做大规模改造即可完成加装。从功能特性来看，整套机构采用长杆传导+末端环式握把的布局，上端的环形握把贴合飞行员手部握持姿态，握持时手腕可自然搭靠在环体上，长时间操控不易产生肌肉疲劳；长传导杆采用轻量化金属管材加工，杆身做了弧度避让设计，可完美避开驾驶舱内的仪表台、操纵杆基座、其他航电设备的安装空间，不会干扰原有驾驶舱内的其他操纵部件动作；下端的横置联动轴通过两组安装基座固定在机身前部的承力结构上，轴体两端预留了与原有方向舵钢索、舵机摇臂的连接接口，可直接将手部的转动、扳动动作转化为方向舵舵面的偏转力矩，轴体上配套的锁止挂钩可在不需要手动操纵时将机构锁定在初始位置，避免飞行过程中机构误碰触发舵面动作。从设计思路来看，整套结构优先遵循航空部件的轻量化、高可靠性原则，所有受力部件均采用航空级铝合金加工，非受力的装饰、防护部件采用高强度工程塑料，在保证结构强度满足操纵力矩传递要求的前提下尽可能降低整体重量，避免给飞机增加过多的无效载荷；安装基座上设计了多组可调式固定孔位，可适配不同机型的机身安装孔距，安装时无需在机身承力结构上重新打孔，降低加装过程对机身结构强度的破坏。从安装边界来看，整套机构纵向安装长度适配轻型飞机驾驶舱从仪表台下方到侧方操纵位的空间距离，横向联动轴的长度控制在驾驶舱两侧内壁的间距范围内，握把的安装高度与飞行员坐姿状态下的手部自然抬起高度齐平，所有活动部件的运动行程范围内均无其他设备干涉，转动、扳动的操作行程与方向舵的满舵偏转行程完全匹配，不会出现操纵行程不足导致舵面无法满偏、或是行程过长导致舵面过偏的问题，机构的操纵阻尼经过调校，与原有脚蹬操纵的阻尼感保持一致，飞行员切换操纵方式时不需要重新适应操作力度。
