适配残障飞行员的飞机方向舵手控装置

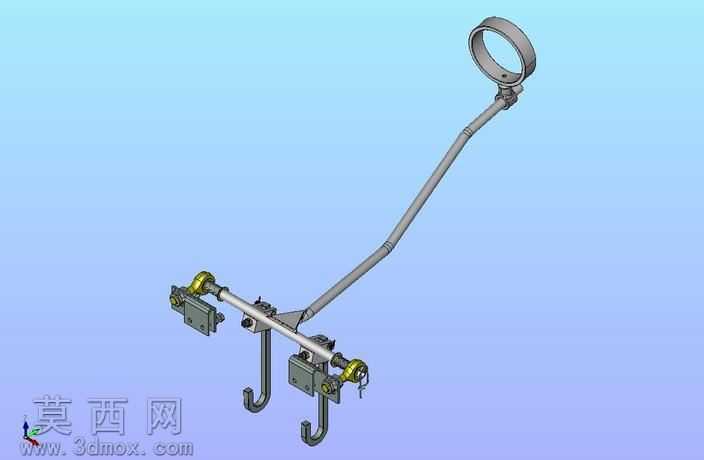

该三维模型为面向残障飞行员设计的飞机方向舵手操纵装置，建模阶段采用参数化设计思路完成全零件建模，首先依据赛斯纳172、177机型的脚操纵方向舵原有安装接口尺寸，确定装置的基座安装孔位、传动行程匹配参数，确保改装后无需对原有机身操纵结构做破坏性改动即可完成装配。模型完整还原了装置的全部结构细节：顶部为符合人体工学的环形手握持操纵环，表面做防滑纹理建模处理，操纵环下方连接带角度调节的长传动杆，杆身采用轻量化空心管材结构建模，兼顾结构强度与减重需求；传动杆下端连接横向布置的传动转轴，转轴两端设置与原有方向舵钢索连接的锁固接头，同时配套设置强制转换机构，可实现手操纵与原有脚操纵模式的快速切换，适配平顶方向舵板的操纵行程要求。渲染阶段采用哑光航空铝合金材质表现杆身与基座主体，传动接头、锁固部件采用镀锌钢材质，握持环采用防滑橡胶材质，通过光影渲染清晰展现各部件的装配关系与运动逻辑，所有铰接部位均按照实际机械结构做间隙预留，可在三维环境中完成操纵行程的运动仿真，验证手控操纵时方向舵的偏转角度是否符合适航操纵要求。设计过程中充分考虑适航审批相关要求，整体结构的强度冗余、操纵力反馈参数均参照通用航空小型飞机的操纵标准设置，可适配C150、C152等多款赛斯纳系列小型通用飞机，为残障飞行员提供无需脚部操作即可完成方向舵操纵的改装方案，模型完整还原了从握持输入到舵面传动的全链路机械结构，可直接用于改装方案的验证、演示与后续加工出图参考。
