赛斯纳飞机舵控手操作装置结构设计

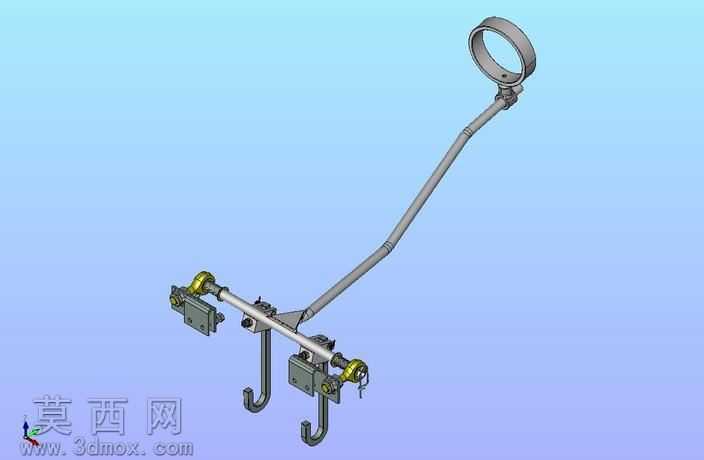

本作品为赛斯纳机型适配的舵控手操作装置三维建模成果，建模阶段以航空手动操控部件的实际功能逻辑为核心依据，首先完成整体装配关系的梳理：装置顶部设置环形握持操控环，通过弯折成型的长传动杆连接底部双安装基座，基座侧部分别配置带防护端盖的传动执行组件，下方延伸出双钩状限位结构，各部件的连接节点、装配公差均按照航空操控件的实际安装标准进行参数化设定。建模过程中对不同部件的材质表现做了区分处理：握持环采用哑光防滑航空铝合金材质，表面做细微磨砂纹理处理以模拟实际握持的摩擦力表现；传动杆采用高强度轻质合金材质，表面做金属拉丝质感渲染，还原杆体的刚性结构特征；底部安装基座采用硬质航空铝材，表面做阳极氧化的哑光金属质感，传动端盖部分采用黄铜色金属材质，突出传动部件的功能区分；钩状限位结构做了圆角过渡处理，避免应力集中的结构设计在模型中完整呈现。结构设计上充分考虑手动操控的力传递路径，长传动杆的弯折角度经过多次参数调整，既保证操控力矩的合理传递，又适配驾驶舱内的安装空间，底部双基座的安装孔位按照标准航空安装间距设定，可直接适配赛斯纳机型的原有安装点位。渲染阶段采用浅蓝渐变背景突出装置主体，光影采用柔和侧光方案，既清晰展现各部件的结构轮廓，又通过明暗层次区分不同部件的装配关系，所有活动连接节点都做了可动结构的预留设计，可直观演示舵控手操控时的传动动作逻辑，完整还原了该适航认证类航空操控部件的结构特征与功能属性。
