适配马达驱动的外啮合齿轮泵结构设计

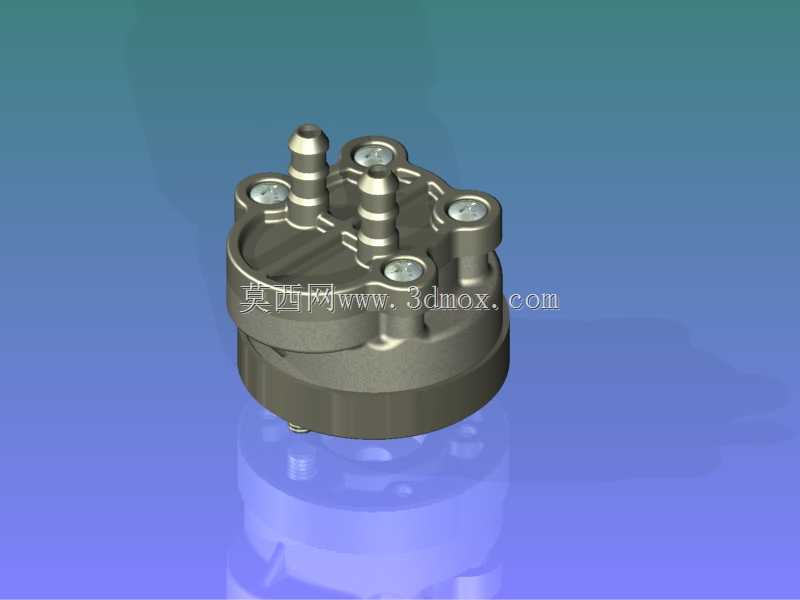

这款外啮合齿轮泵主要面向小型流体增压输送场景设计，可配套适配法兰与驱动马达直连组装，常见应用在船模消防水炮供水、小型低压液压回路、微型润滑系统、实验台流体循环等对安装空间有严格限制的工况中，依靠一对相互啮合的外齿轮在泵腔内部形成容积变化，完成流体的吸入与加压输出，能够为配套管路提供稳定的高压水流或低压液压油供给，整体结构紧凑，零部件集成度高，无需额外加装复杂的连接构件即可完成与动力端的装配。

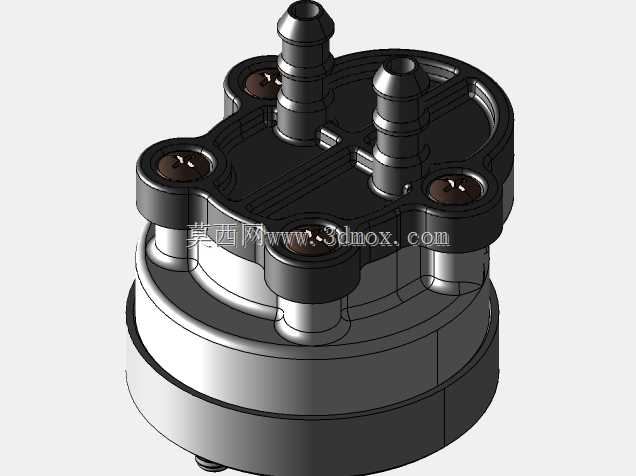

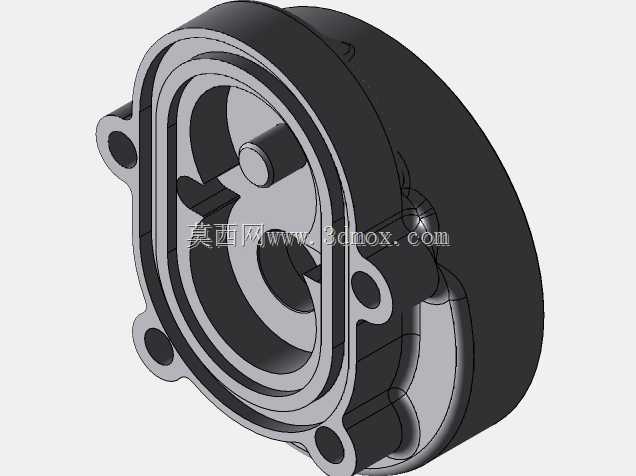

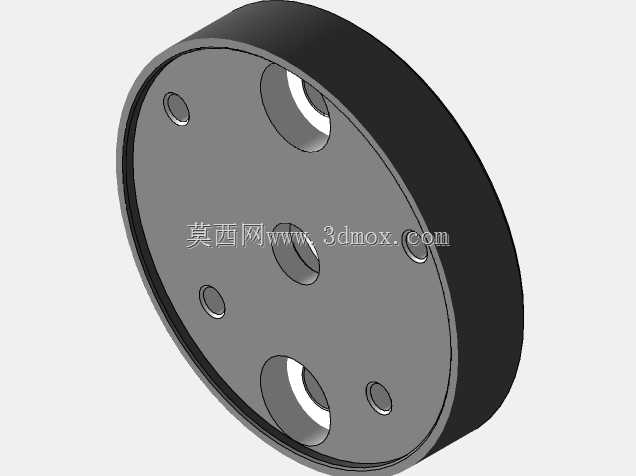

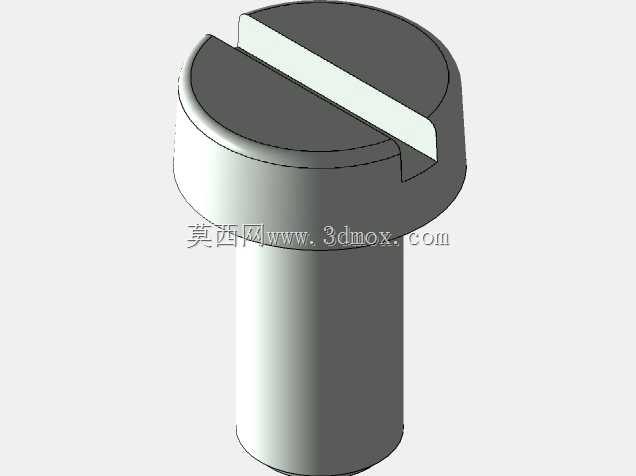

设计过程中优先考量了安装边界的适配性，配套的适配器法兰直径设定为39mm，相较于同流量规格常规内齿轮泵37mm的外径尺寸，这款泵的泵壳椭圆外形做了针对性优化，在保证内部齿轮啮合腔容积满足流量要求的前提下，尽可能压缩了径向占用空间，能够适配狭窄安装位的布局需求，避免与周边配套构件产生装配干涉。泵体的紧固连接采用均匀分布的螺钉结构，沿泵壳周向排布，能够保证泵壳结合面的压紧力均匀分布，避免高压工况下出现结合面渗漏的问题；密封部位采用O型密封圈作为静密封元件，安装在泵壳结合面的密封槽内，能够耐受常规工况下的流体压力，防止输送介质从装配缝隙泄漏。

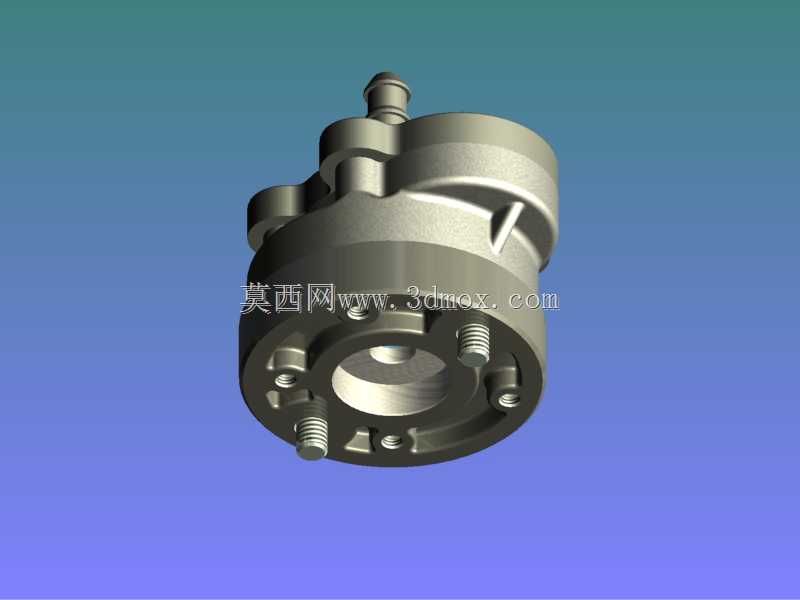

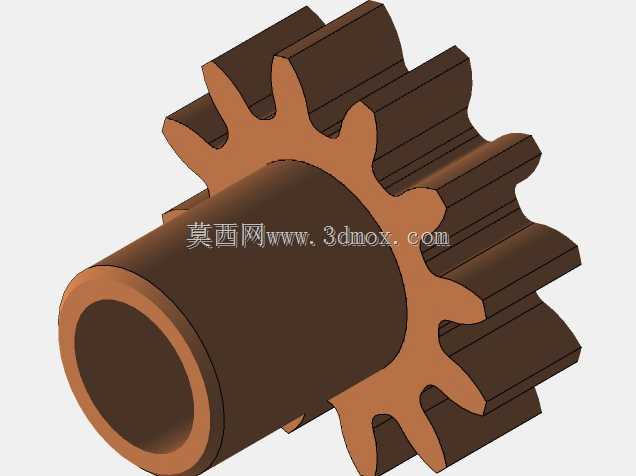

整体结构采用分层装配设计，从驱动端到输出端依次排布马达连接法兰、泵体基座、主动齿轮与从动齿轮腔室、端盖密封结构，所有零部件的装配定位均采用止口配合方式，能够保证齿轮啮合的同轴度精度，减少运转过程中的齿轮偏磨问题，延长泵体的使用寿命。齿轮部件采用直齿外啮合结构，加工工艺简单，传动过程平稳，能够适配中低转速的驱动马达，输出流量脉动小，压力输出稳定。进出油口（水口）采用侧置式布局，与泵体一体成型，减少了外接接头的渗漏风险，同时方便管路的走向布置，适配不同安装方向的管路连接需求。

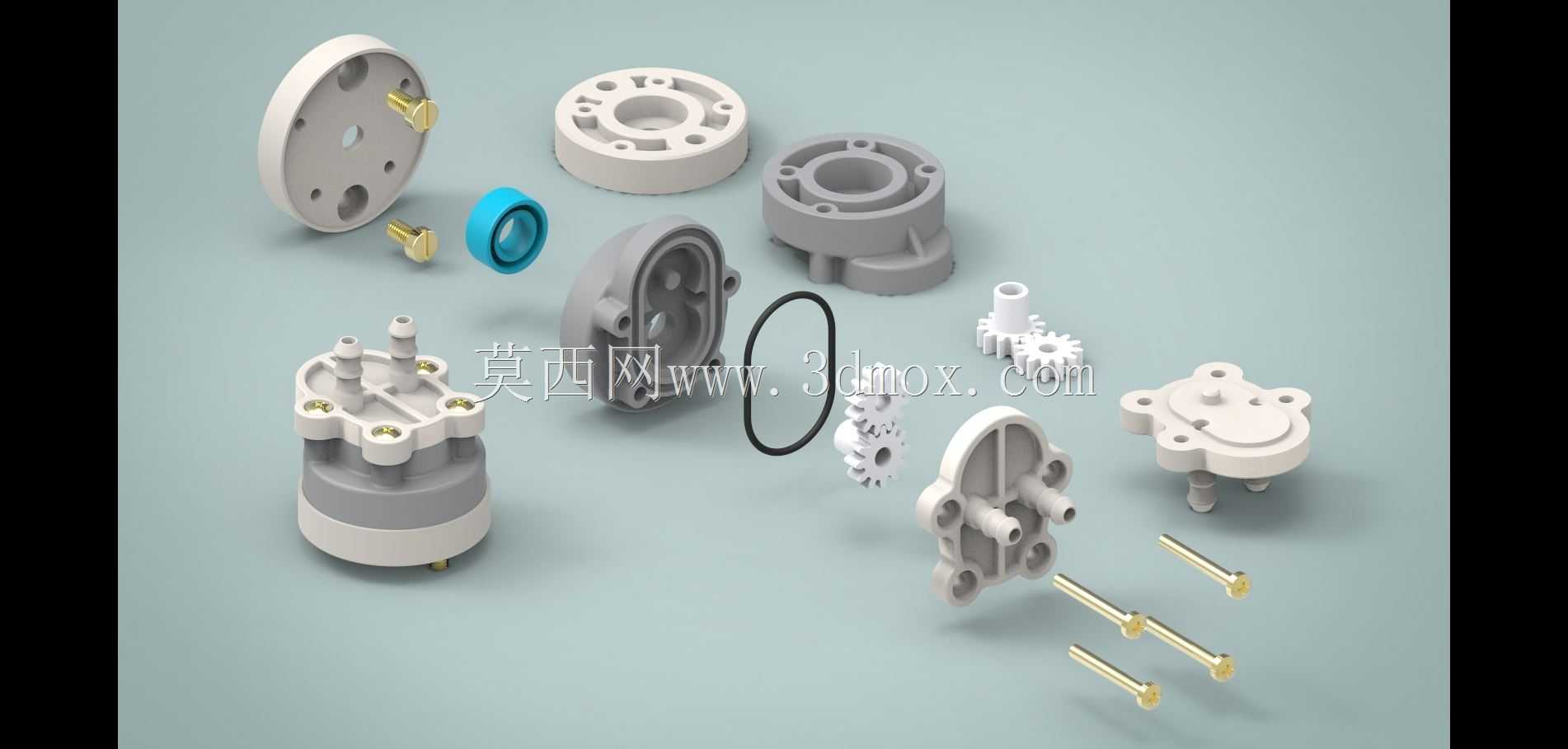

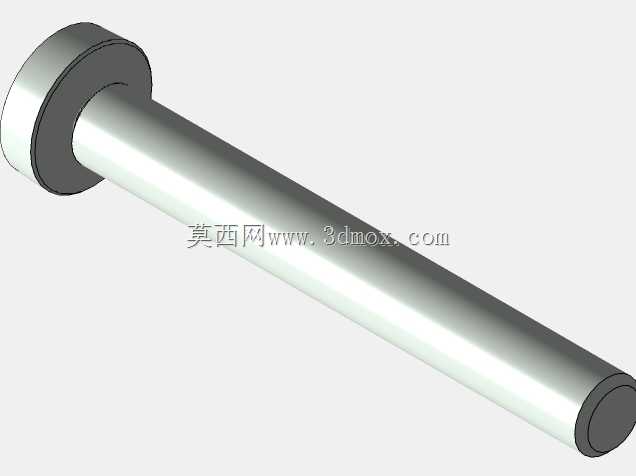

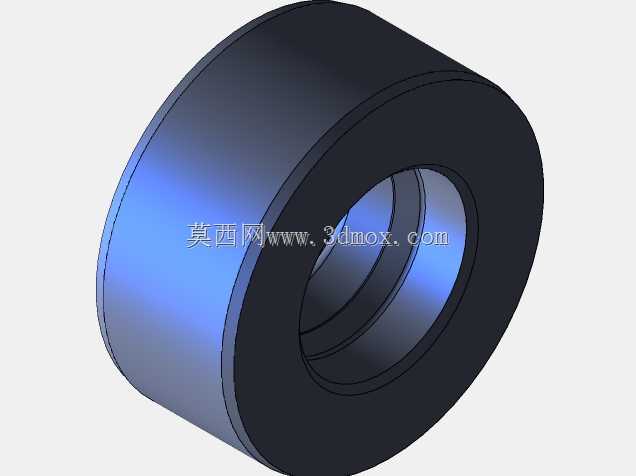

这款泵的结构拆解后包含泵壳、端盖、一对啮合齿轮、连接法兰、密封件、紧固件等多个独立部件，各部件的配合公差经过合理设定，既能够保证装配的便利性，又能控制运转过程中的内部泄漏量，提升容积效率，在小型低压流体输送场景下能够稳定发挥增压供水、供油的作用，适配多种小型动力源的安装对接需求。
