集成式流体输送清洗泵壳体结构设计

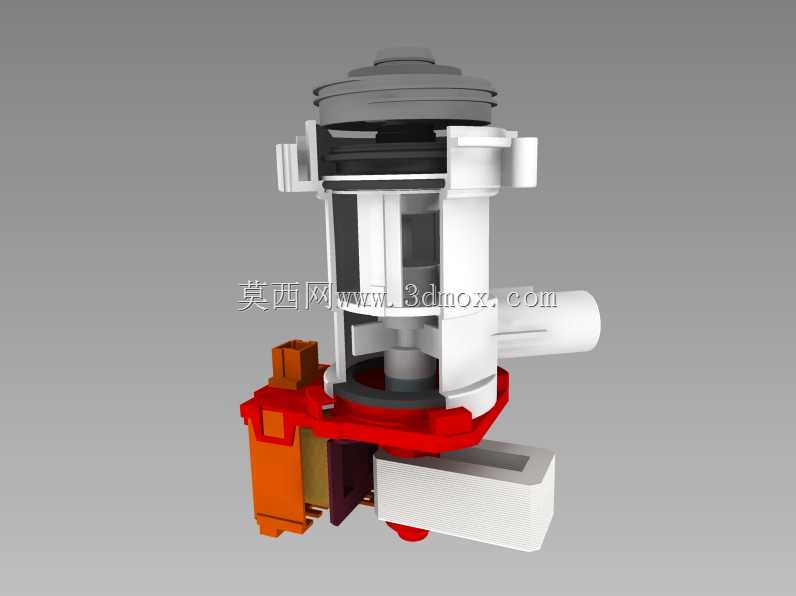

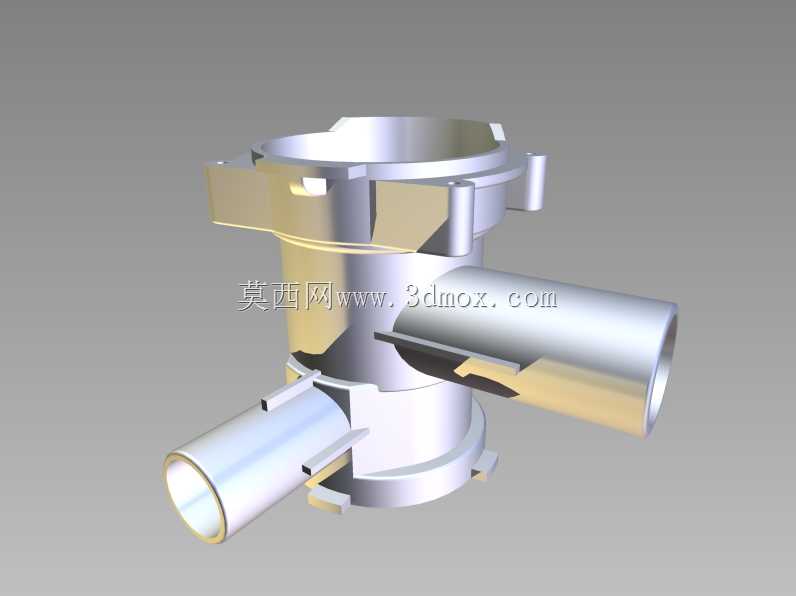

该清洗泵壳体结构主要面向民用清洁设备、商用清洗机具、小型给排水循环系统的流体输送场景，作为清洗泵的核心承载与过流构件，承担着容纳泵腔内部运动组件、密封流体通路、对接外部管路与动力模块的核心作用，是保障清洗泵稳定输出压力流体、实现介质定向输送的关键结构件。从实际应用场景来看，这类泵壳可适配家用高压清洗机、商用台面清洁设备、小型洗碗机供水模块、工业低压喷淋清洗工位等多种使用场景，能够在常温清水、低浓度清洁液介质环境下长期稳定工作，适配的工作压力覆盖民用清洗设备常用的0.3-1.2MPa区间，满足日常清洁、喷淋冲洗、循环供水等多种作业需求。从产品功能特性来看，该壳体采用多接口集成化设计，将进水通路、出水通路、动力组件安装位、电气模块适配槽、密封定位结构整合为一体，减少了分体式结构的密封连接点，有效降低了流体泄漏的风险；壳体内部的流道经过顺滑过渡设计，避免了直角转折带来的流阻损失，能够提升流体输送效率，降低泵组运行过程中的紊流噪音；外部预留的安装卡扣与定位凸台，可直接与配套的电机端盖、过滤组件、出水接头快速卡接，减少装配过程中的紧固件使用量，提升整机装配效率。从设计思路层面，该结构围绕组件集成化、装配便捷化、运行可靠性三个核心方向展开：首先针对内部14个配套零件的安装定位需求，在壳体内壁设计了多级定位台阶与卡槽，无需额外定位工装即可实现叶轮、密封件、转轴组件的同轴度定位，保障运动组件的运转同轴度，减少偏磨带来的寿命损耗；其次针对泵组运行过程中的振动问题，在壳体与动力模块对接的位置设计了加强筋结构，提升壳体整体刚性，降低运转过程中的结构共振；同时兼顾外部管路的对接便利性，将进出水接口设置在壳体侧方的易操作位置，适配通用规格的软管快接接头，无需额外转换接头即可完成管路连接。从外形尺寸与安装边界来看，该泵壳整体采用紧凑化布局，径向最大尺寸适配常规小功率清洗泵的安装空间，轴向长度预留了动力输出轴的插入余量与密封件的压缩空间，外部安装位的孔位间距符合民用清洗泵的通用安装规范，可直接替换同规格的传统分体式泵壳，无需对配套设备的安装机架做额外改造；壳体下方预留的电气组件安装槽，可直接嵌入配套的供电与控制模块，实现泵组与控制单元的集成化安装，进一步缩小整机的占用空间，适配小型化清洁设备的设计需求。
