铸铁材质泵体支撑外壳结构设计

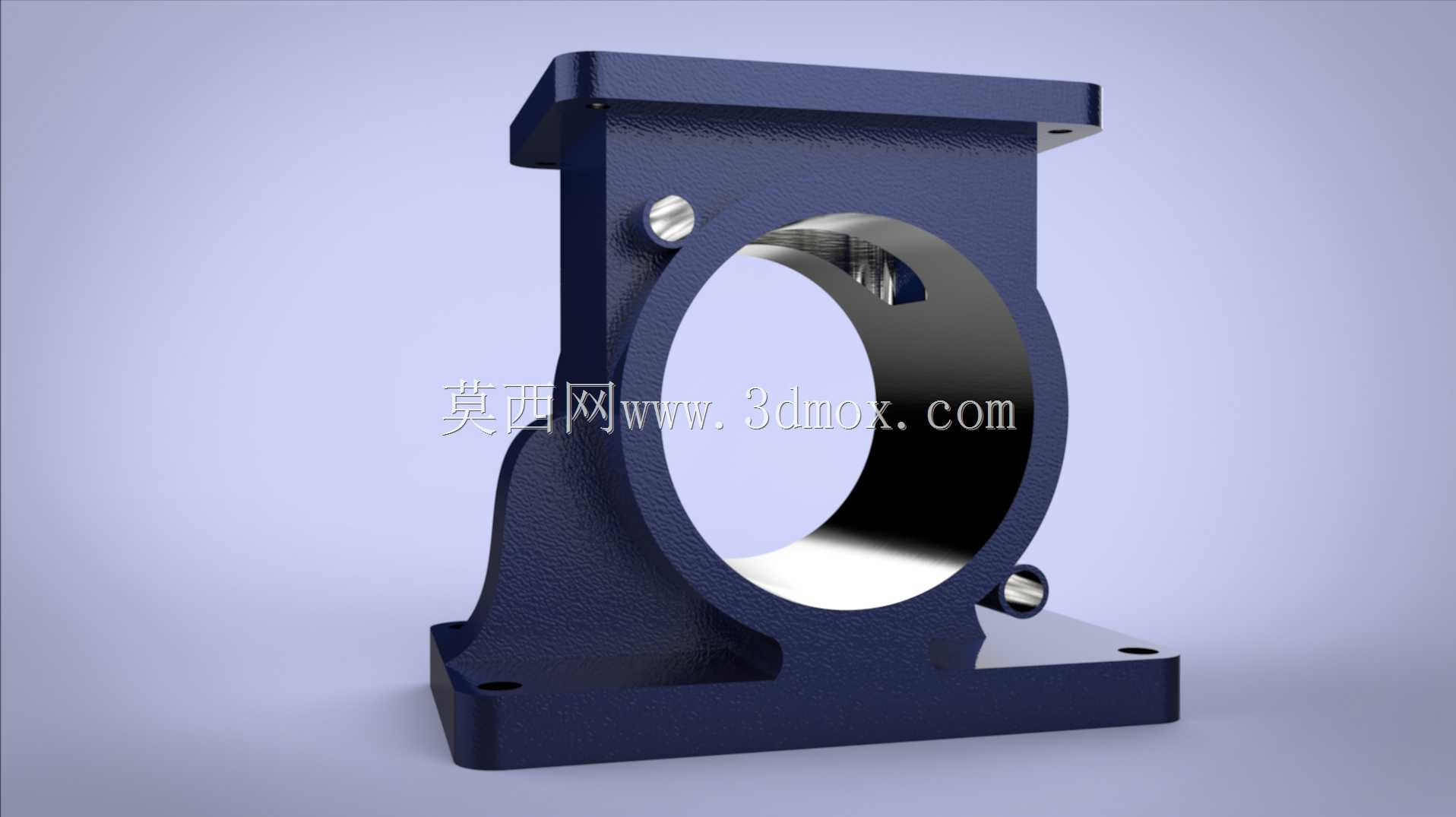

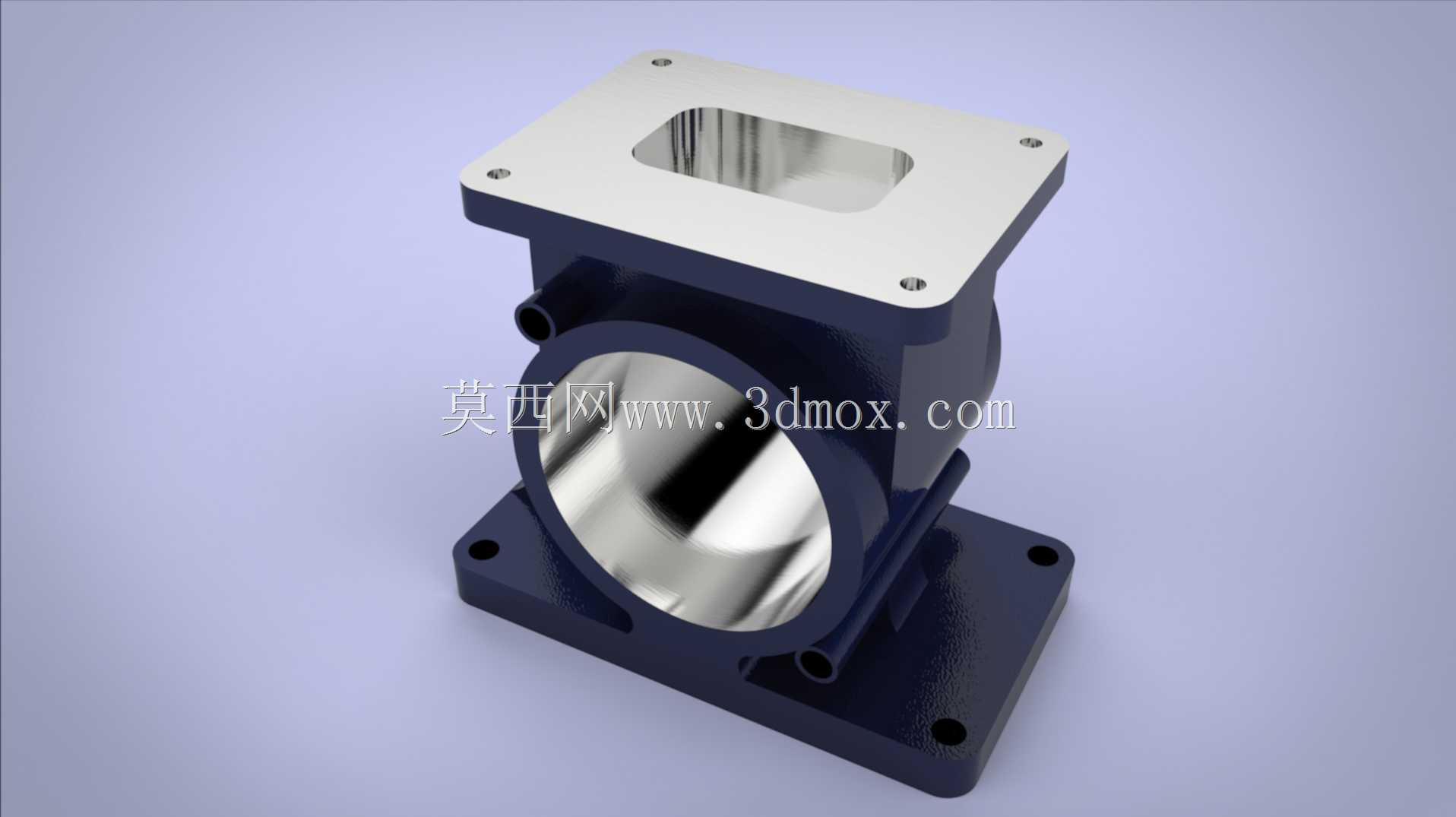

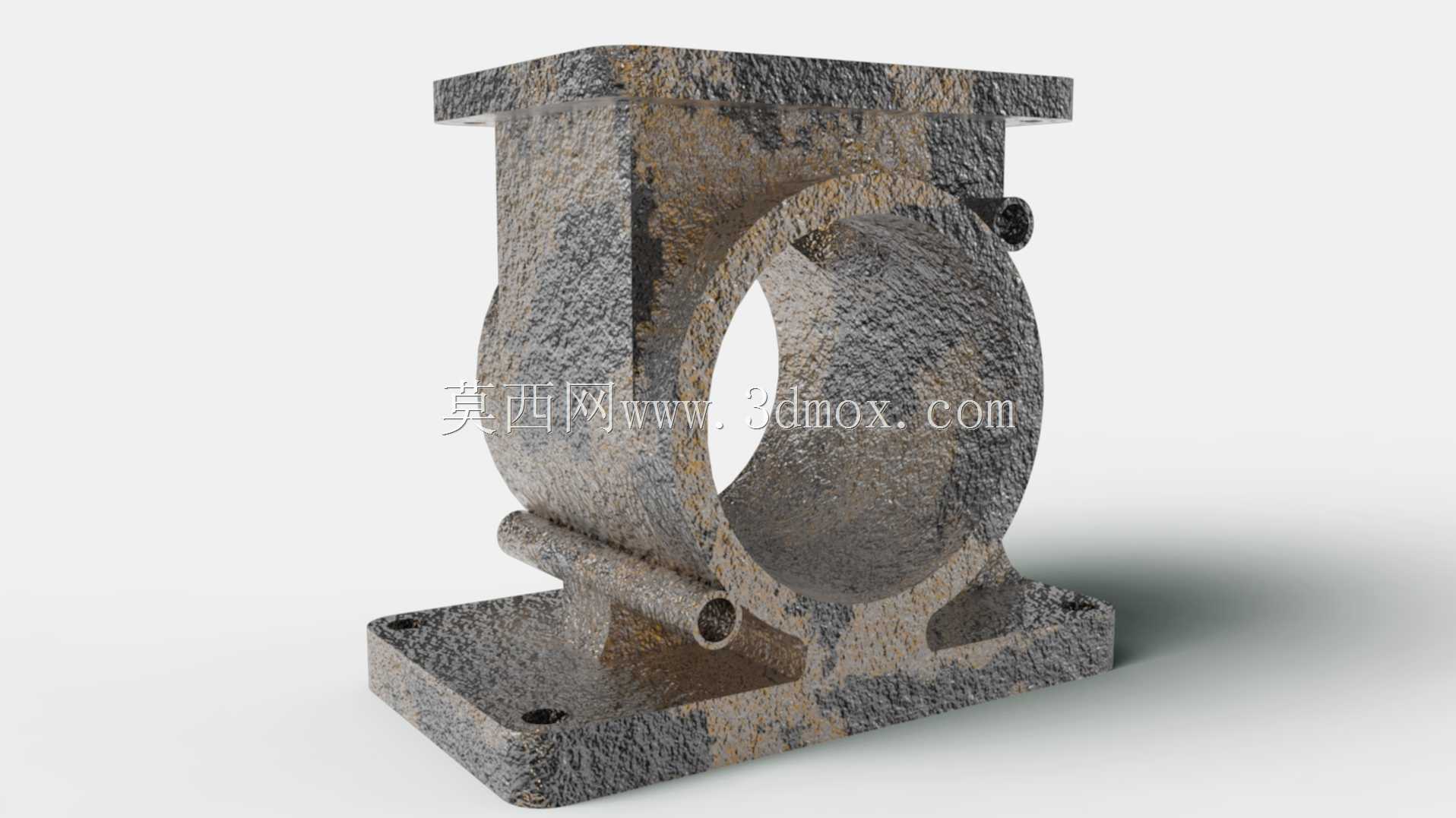

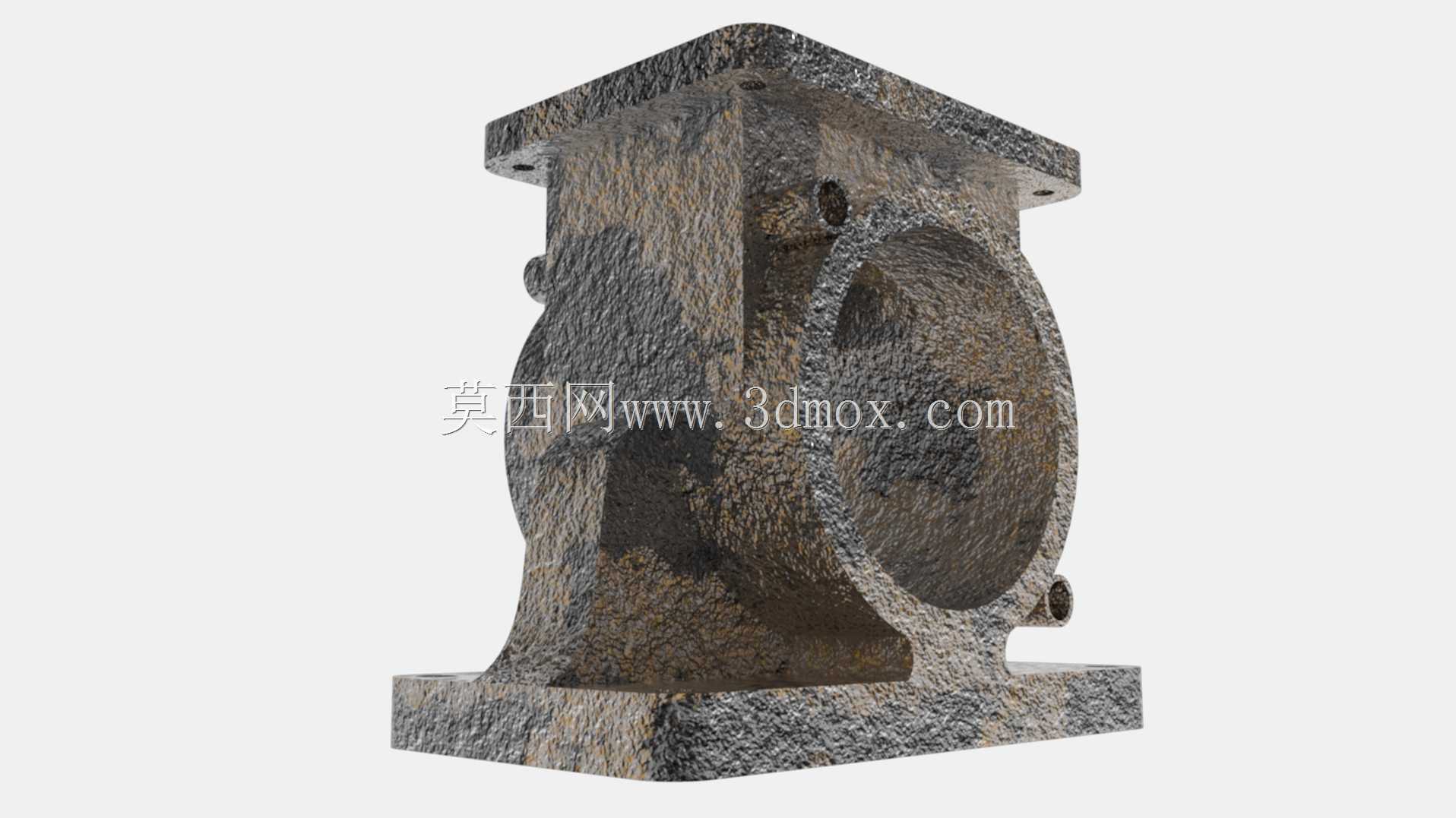

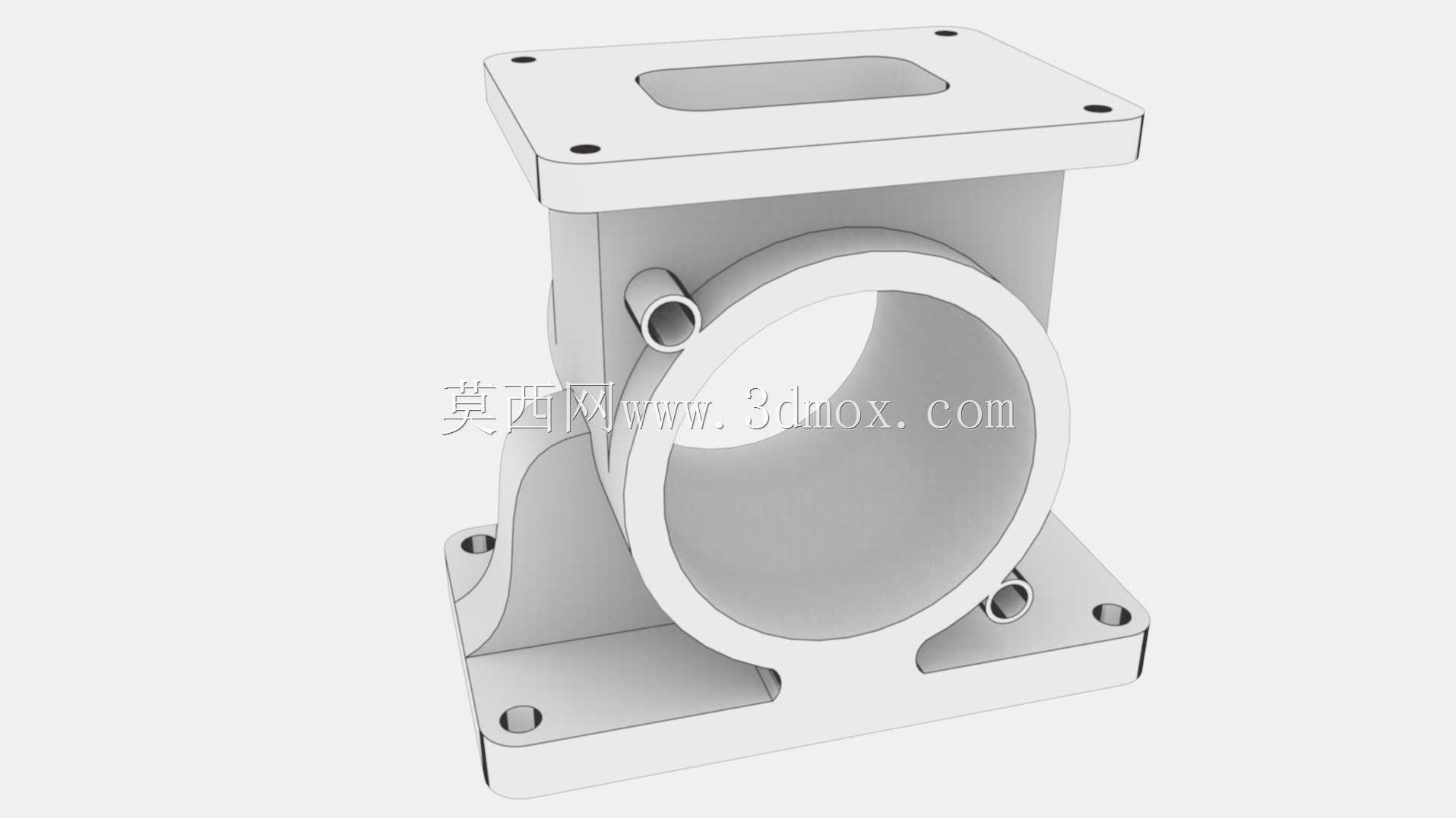

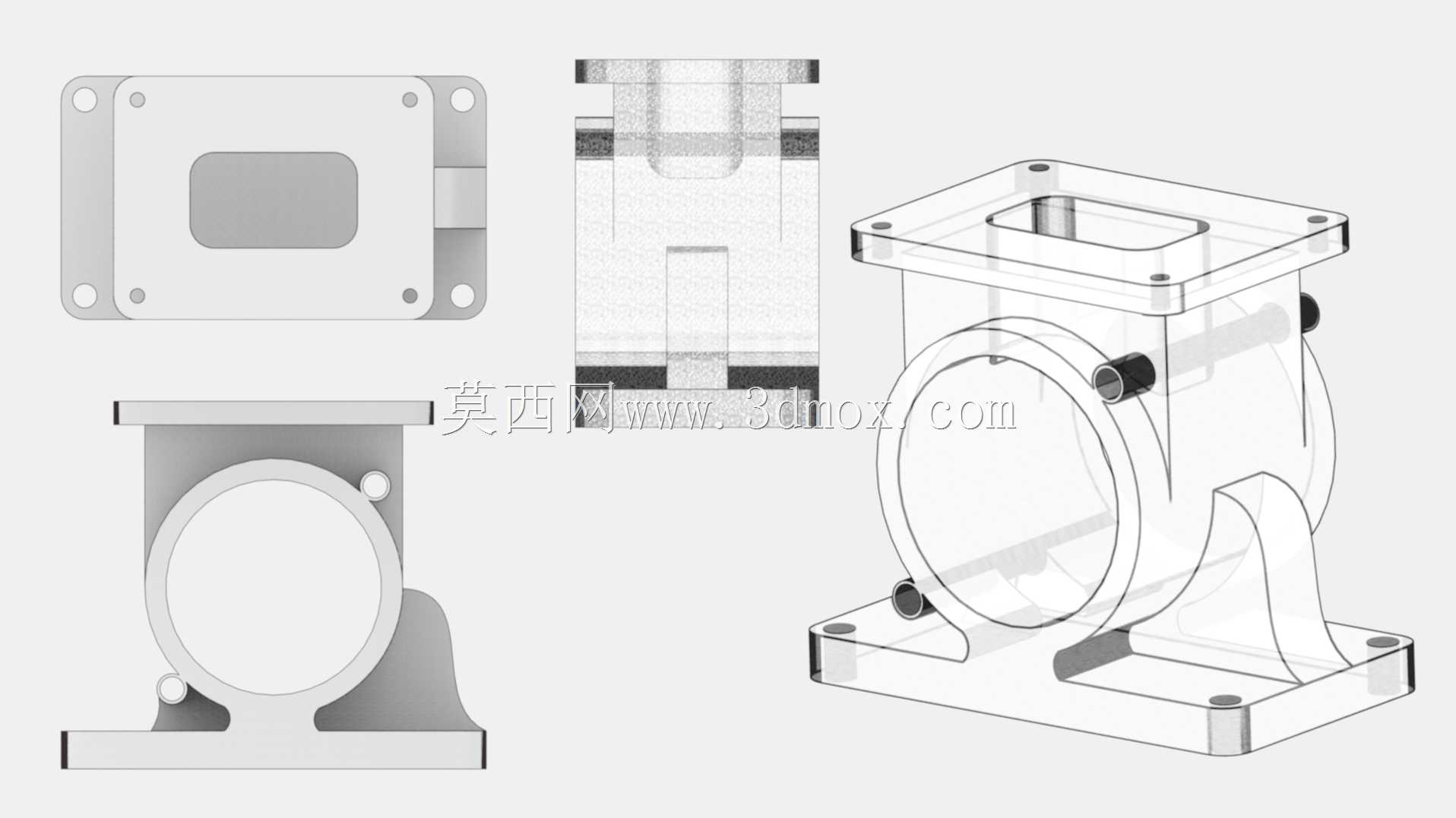

该泵壳是容积式泵的核心承载壳体部件，主要应用于工业流体输送场景，适配中小型输油泵、润滑油泵、冷却循环泵等设备，可在机床润滑系统、液压站冷却回路、小型化工流体输送管路、工程机械液压供油单元中作为泵组的主体承载结构使用，承担容纳泵芯组件、密封流体腔道、对接安装管路、支撑整体泵组的核心作用。该壳体采用上下法兰式安装结构，上下两端的安装法兰均预留对称布置的螺栓过孔，可直接对接设备安装基座与上部泵端盖，安装时无需额外设计转接支架，能够适配常规工业安装场景的通用安装孔位，法兰面的平面度设计满足密封垫片的压合要求，可有效避免流体输送过程中的渗漏问题。壳体中部为大直径圆形内腔，是容纳叶轮、齿轮等泵芯做功部件的核心腔室，内腔的同轴度公差经过严格设计，能够保证泵芯运转时的转动件与壳体内壁保持均匀间隙，避免运转过程中出现刮蹭、卡滞问题，同时内腔壁的过渡圆角设计能够减少流体在腔体内的紊流损失，提升泵组的整体运行效率。壳体侧面预留的两个小型定位销孔，用于泵芯组件的周向定位，可保证装配时泵芯与壳体的相对位置精度，避免运转过程中泵芯出现偏移，同时也能简化现场装配的对位流程，降低装配难度。壳体外部的加强筋结构从上部法兰延伸至下部安装底座，在不额外增加壳体整体壁厚的前提下大幅提升了壳体的结构刚性，能够承受泵组运行时的内部流体压力与管路震动载荷，避免长期运行后壳体出现变形、开裂问题。整体外形采用方正底座加圆弧腔体的组合结构，既保证了安装时的贴合稳定性，又通过圆弧腔体结构优化了内部流体的流道走向，安装边界尺寸适配常规中小型泵组的安装空间需求，可直接替换同规格的常规铸铁泵壳，无需对原有安装管路与基座进行改造，能够有效降低设备维护的替换成本。
