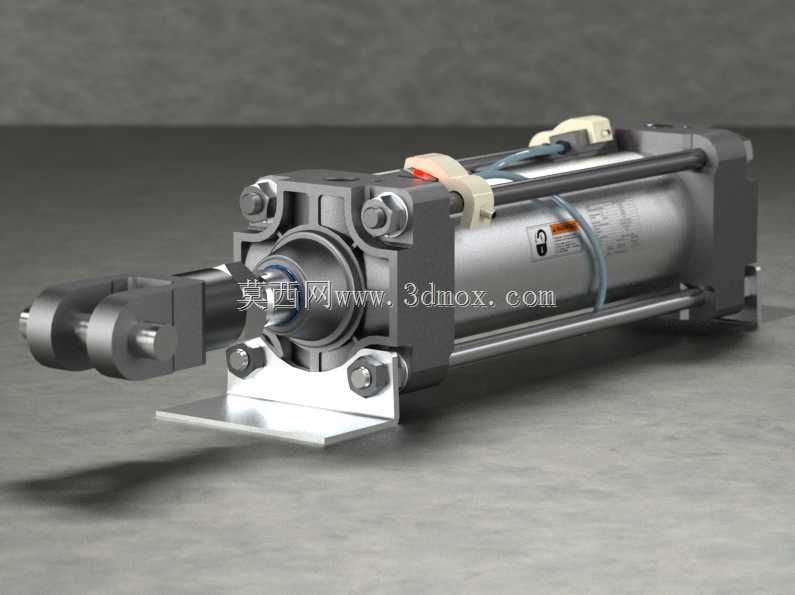

带安装底座的标准拉杆式气缸结构

该款气缸是气动系统中最常用的直线执行元件，广泛应用于自动化生产线的工件推送、工位移位、夹具夹紧、物料分拣等场景，在3C电子装配、轻工包装、汽车零部件加工、通用自动化设备中都承担着核心的直线动力输出作用，能够将压缩空气的压力能转换为平稳的直线往复机械能，相比电动执行元件具备响应速度快、结构简单、维护成本低、过载保护能力强的优势，适合在频繁往复启停的工况下长期稳定运行。

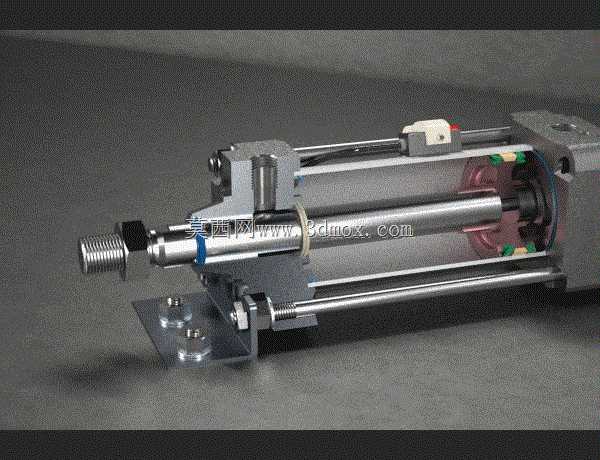

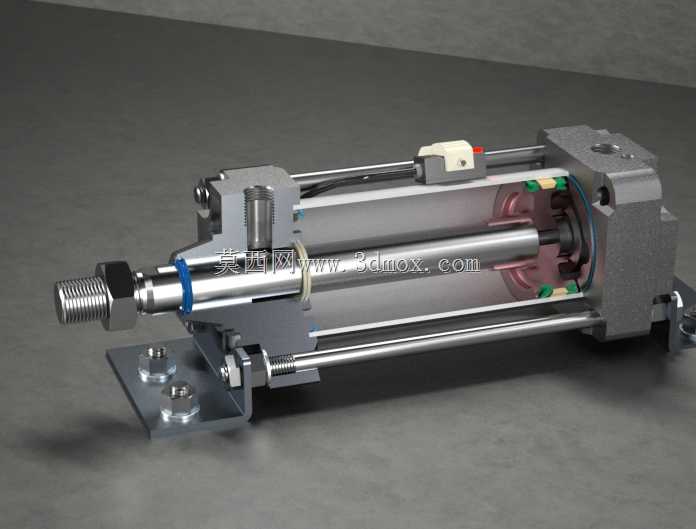

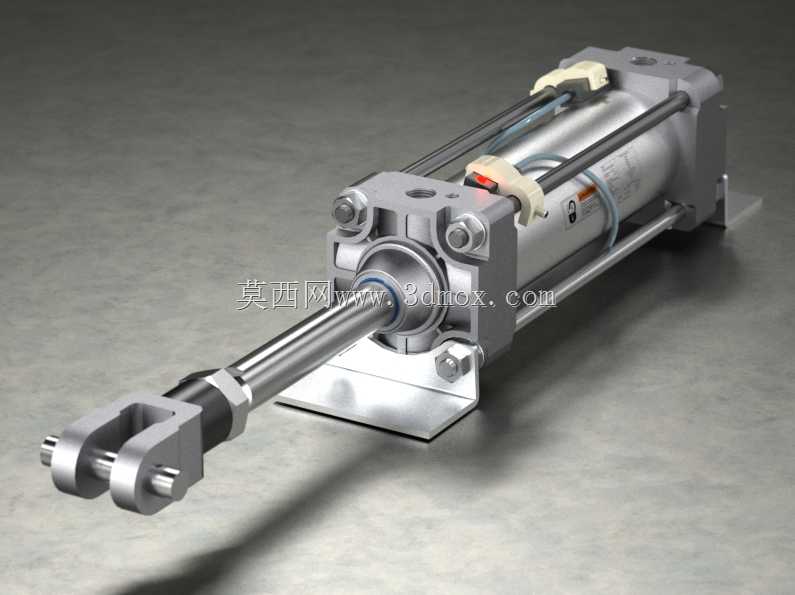

从结构设计来看，这款拉杆式标准气缸采用四根平行拉杆将前后端盖与缸筒锁紧固定，整体刚性充足，缸筒内壁做了高精度珩磨处理，表面粗糙度极低，能够保证活塞在缸筒内往复运动时的密封性能与运动顺滑度，降低活塞密封圈的磨损速率，延长元件使用寿命。活塞部位搭配了双向耐磨密封圈与导向环，既可以保证前后腔的气压密封，避免气体窜腔导致的推力损失，也能为活塞杆提供稳定的径向支撑，避免活塞杆长期受侧向力出现弯曲、卡顿的问题。活塞杆前端加工有标准外螺纹接口，方便用户根据实际使用需求搭配不同类型的连接附件，比如浮动接头、Y型接头、I型接头，适配不同的工件连接场景，抵消安装过程中存在的微小同轴度误差，避免活塞杆承受额外的径向载荷。

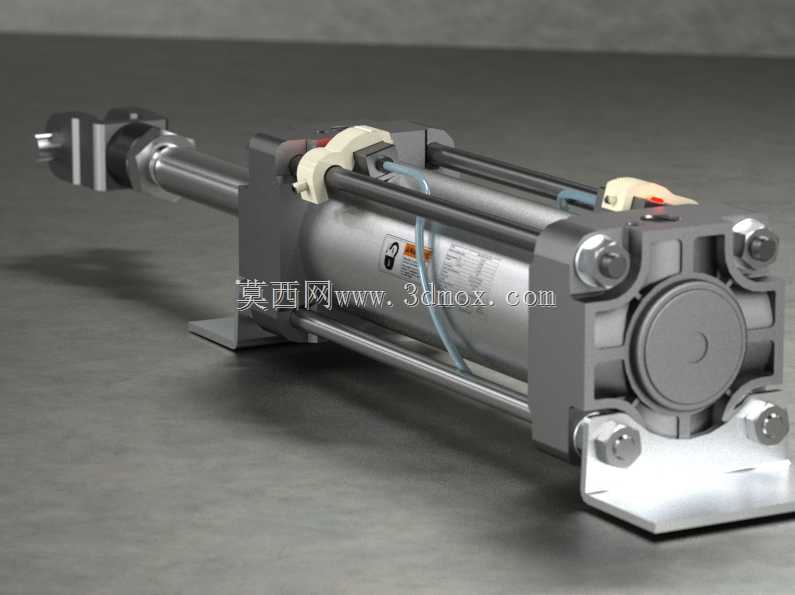

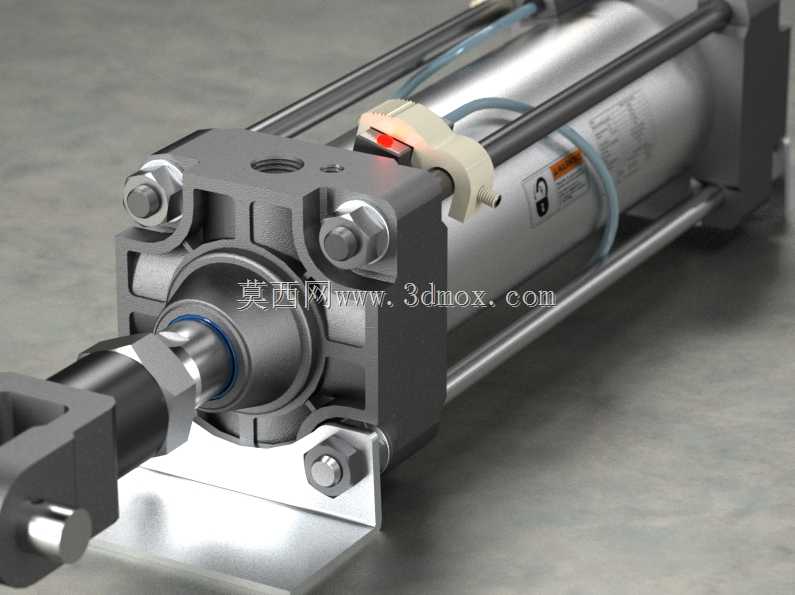

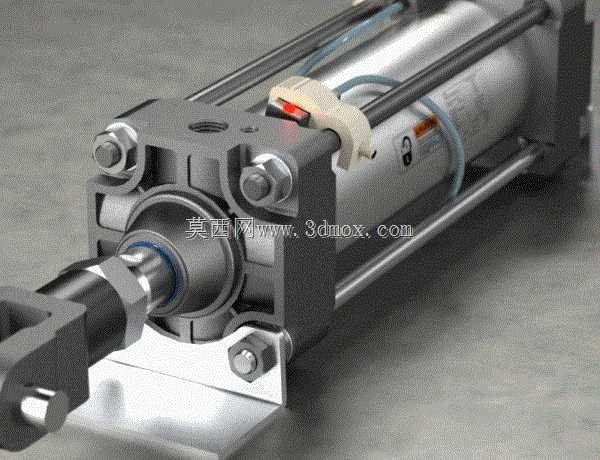

气缸底部集成了一体式安装底座，底座上预留了两个对称的螺栓安装孔，用户可以直接通过螺栓将气缸固定在设备安装面板或者型材支架上，不需要额外搭配安装附件，能够大幅缩减现场安装的调试时间。气缸的进出气接口分布在端盖两侧，采用标准气动管螺纹规格，能够直接匹配市面上常规的气动快插接头，方便气路的快速连接与排布。端盖部位还预留了缓冲调节针阀的安装位置，可通过调节缓冲针阀的开度，调整活塞运行到行程末端时的缓冲效果，避免活塞高速撞击端盖产生噪音与结构冲击，降低设备运行的振动幅度，适配不同运行速度的工况需求。

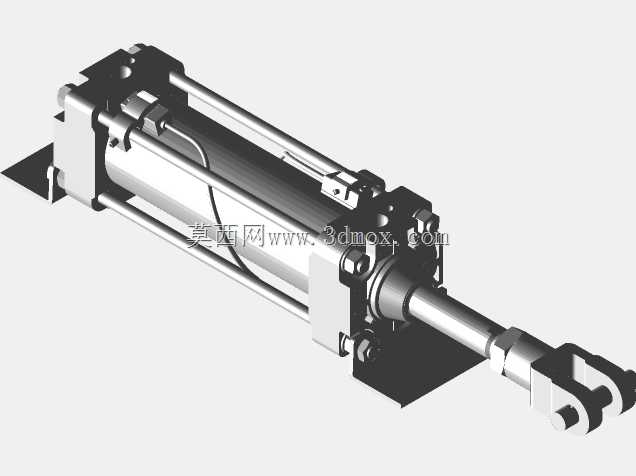

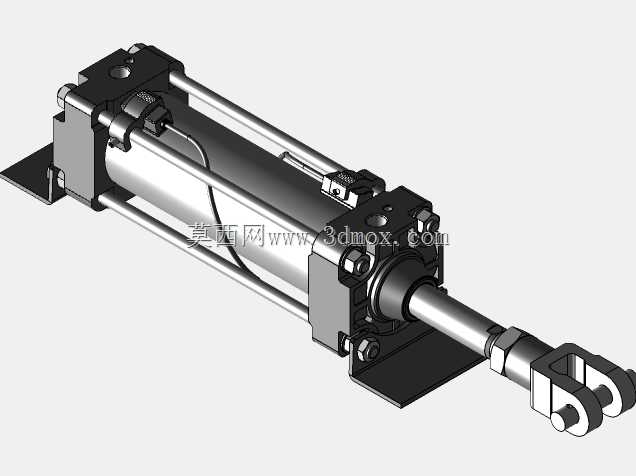

在安装边界上，这款气缸的整体外形轮廓规整，没有外凸的不规则结构，安装时只需要预留出活塞杆伸出的行程空间、底部底座的螺栓操作空间以及两侧气路接头的接管空间即可，缸体本身的径向尺寸紧凑，能够在狭小的设备安装空间内完成布置，不会占用过多的设备内部空间。气缸的活塞杆伸出方向与底座安装面保持严格的平行度公差，安装后不需要额外做大量的同轴度校准，只要保证负载的运动方向与活塞杆轴线平行，就可以保证气缸长期运行无卡顿。在实际选型应用中，用户可以根据所需的输出推力、行程长度匹配对应的缸径规格，这款标准结构的气缸配件通用性极强，后期维护时可以直接替换同规格的密封件、活塞杆等易损件，不需要整体更换元件，能够有效降低设备的后期运维成本。
