家具钻孔定位标记辅助工装

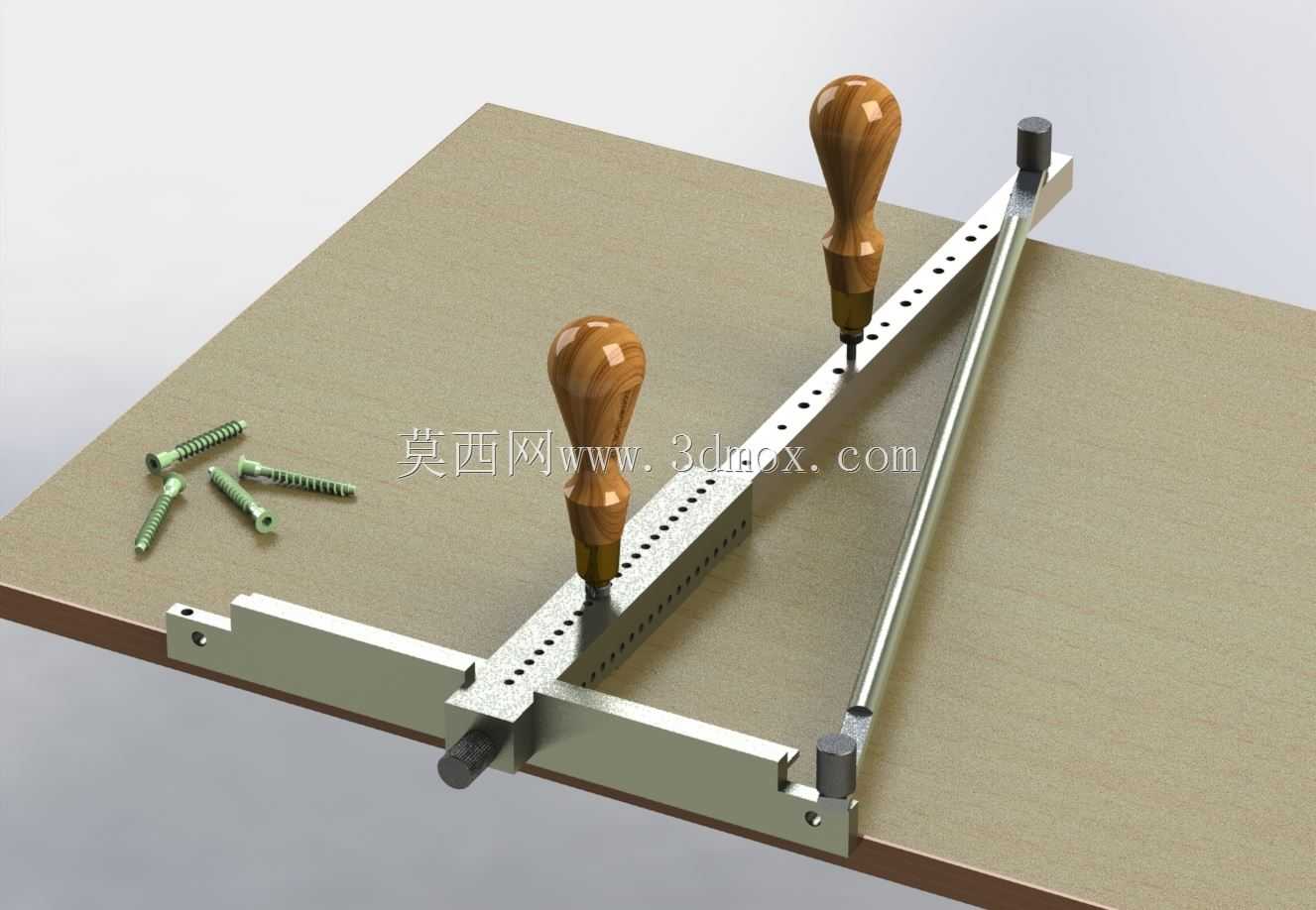

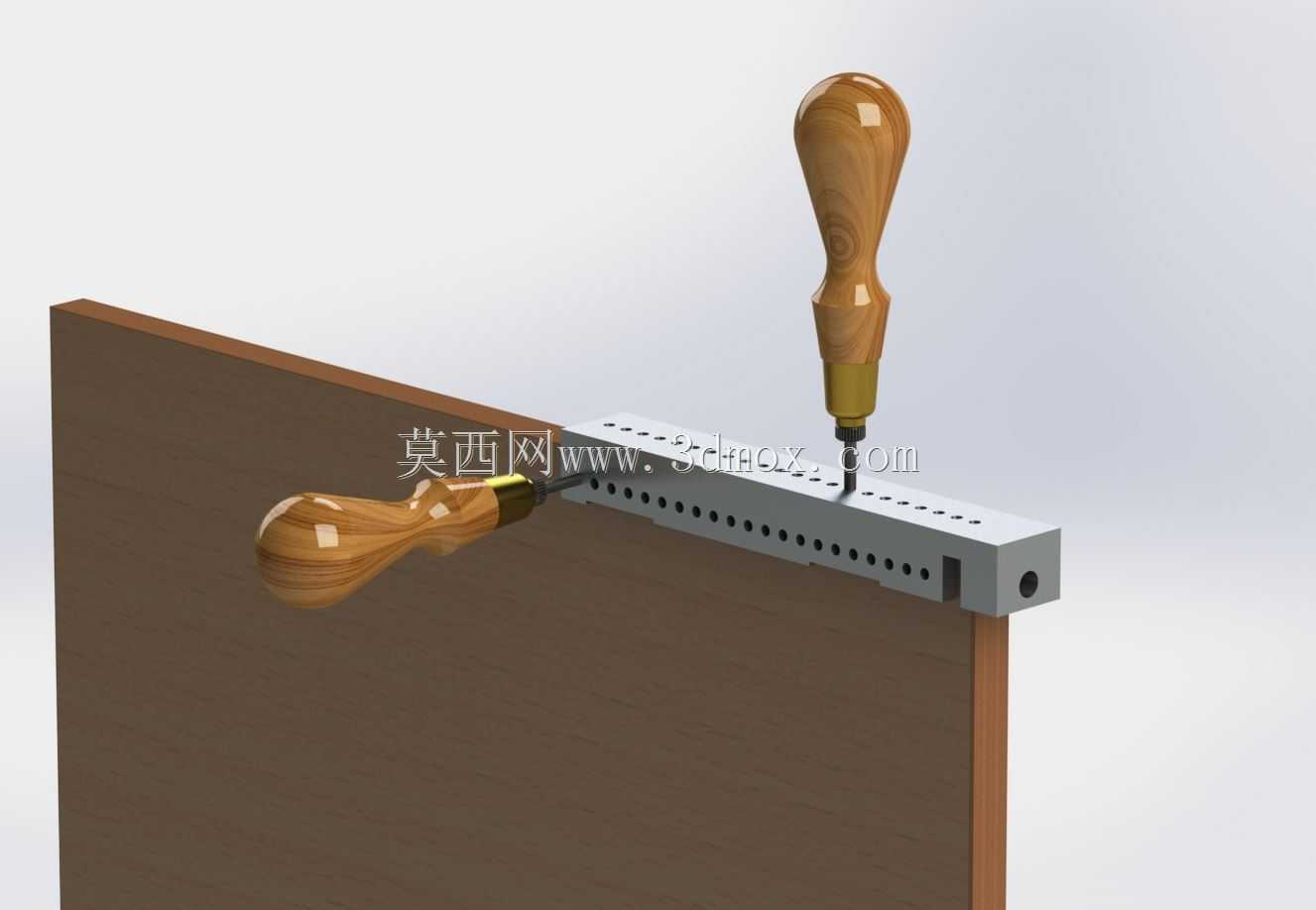

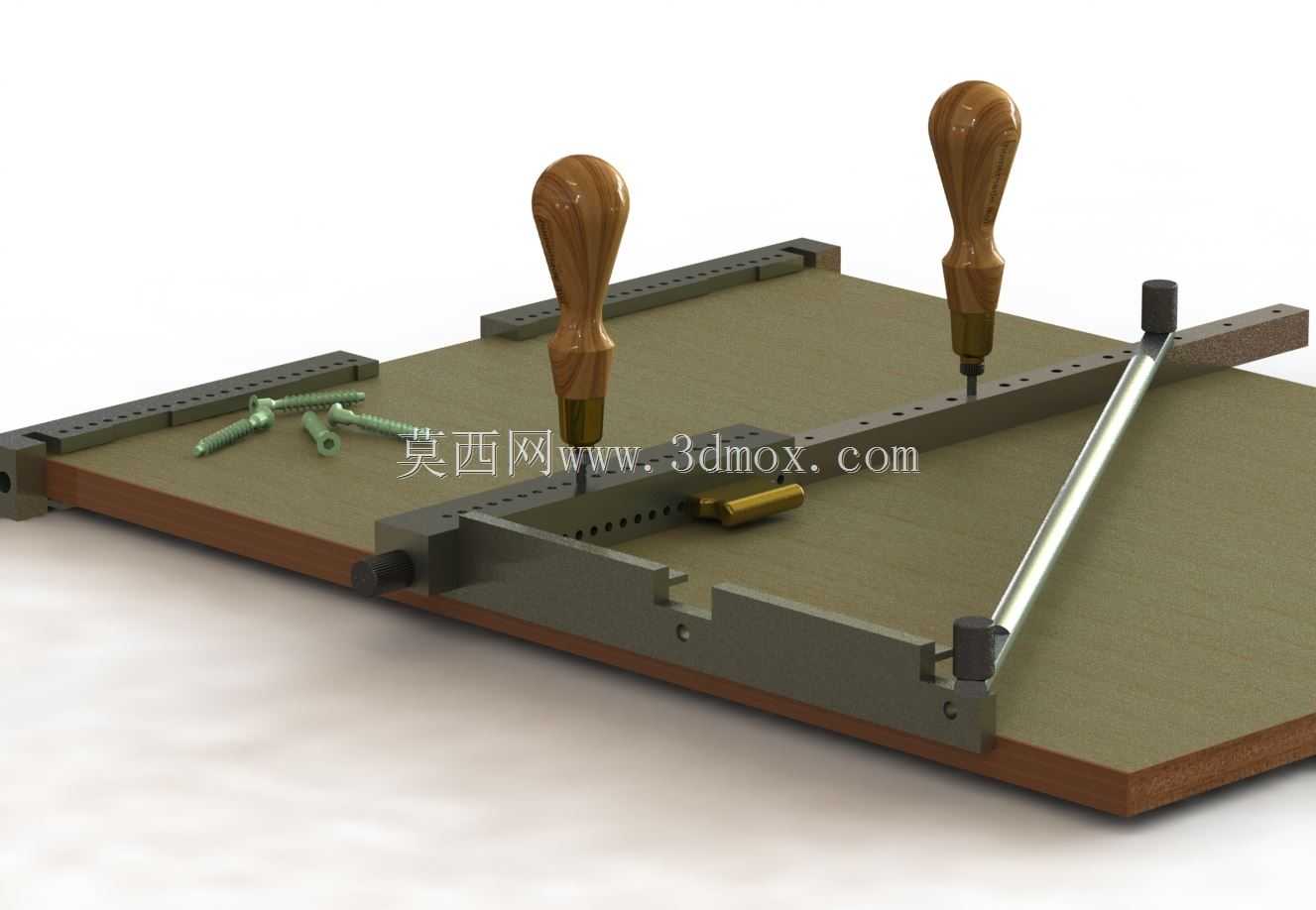

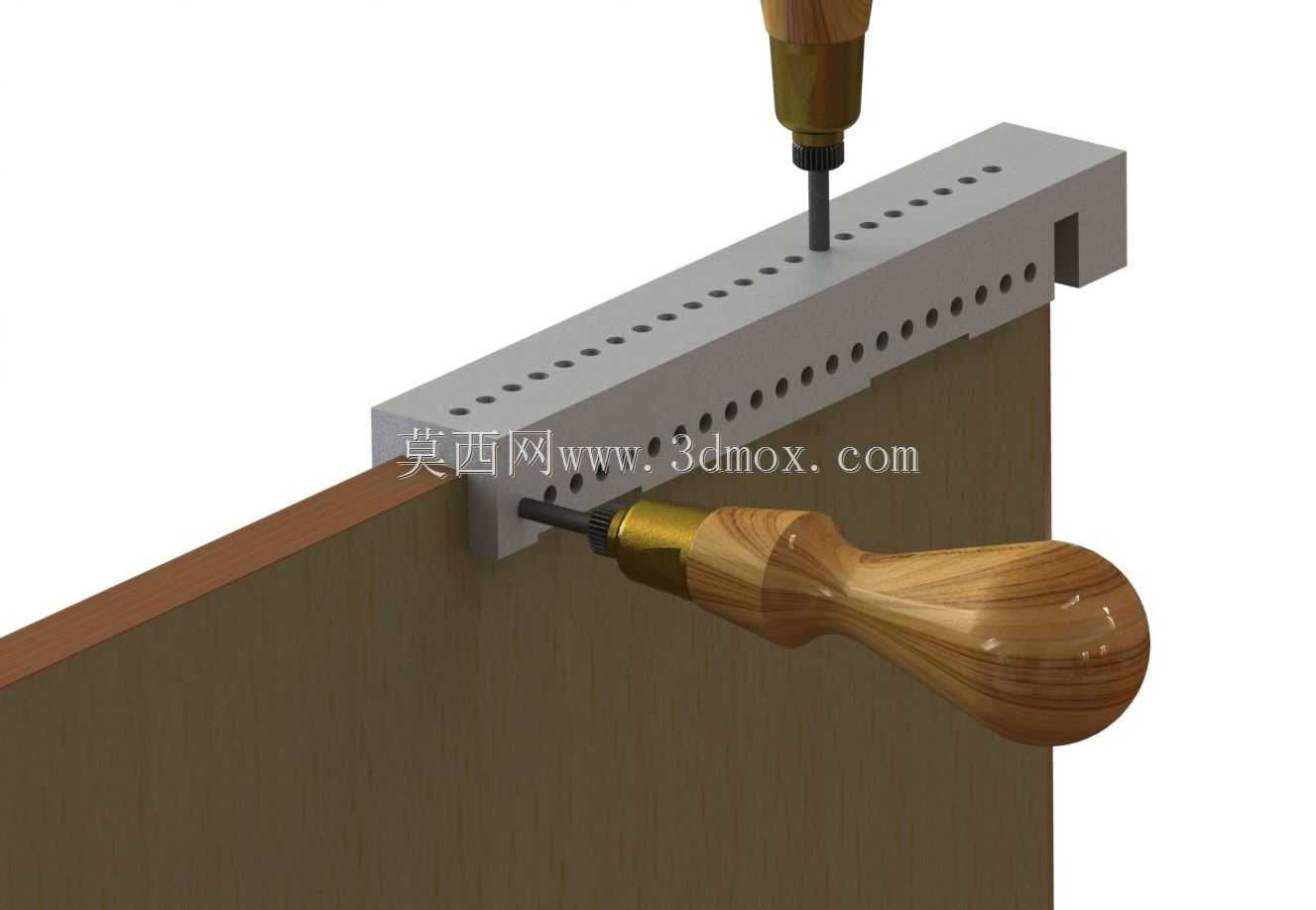

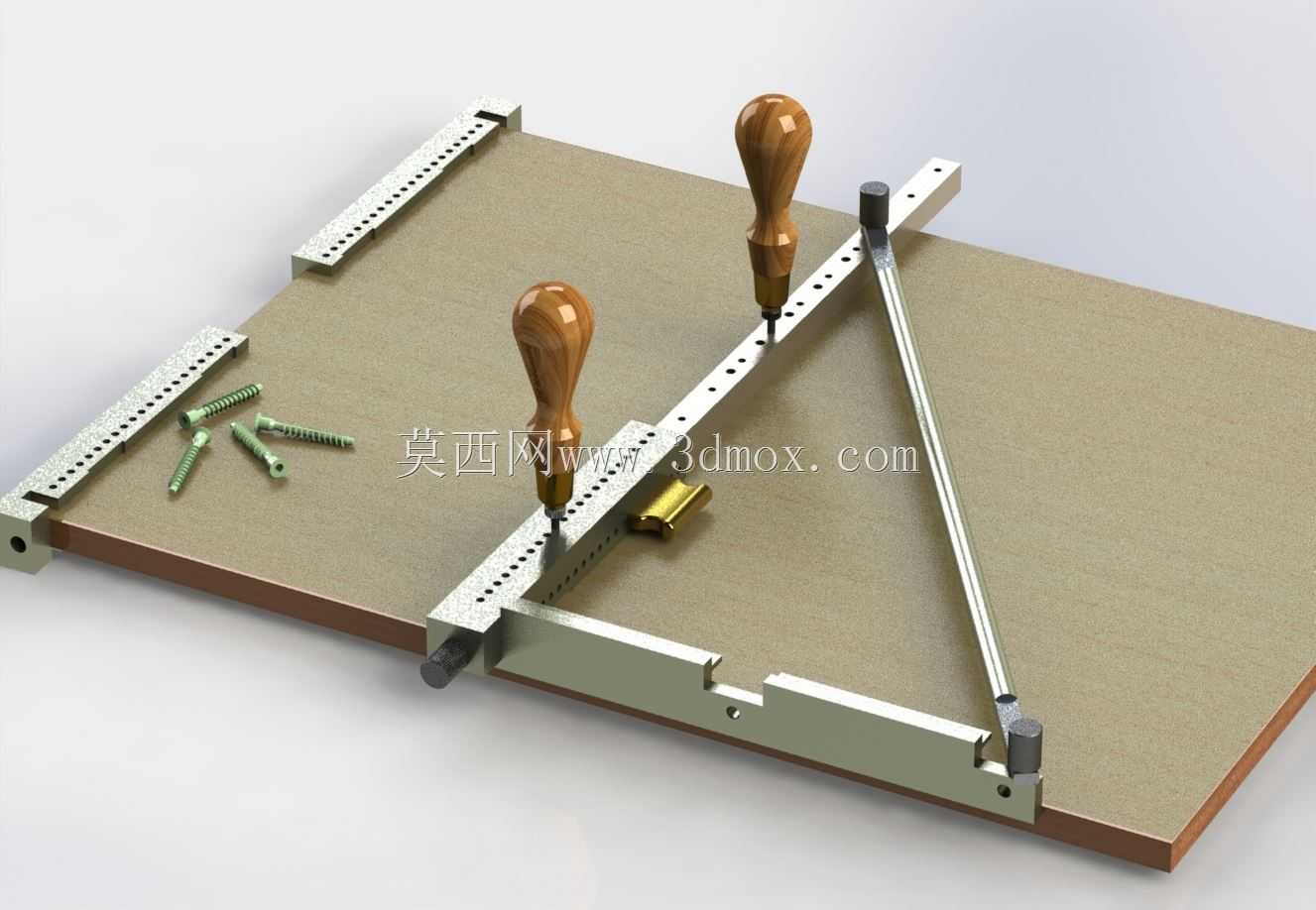

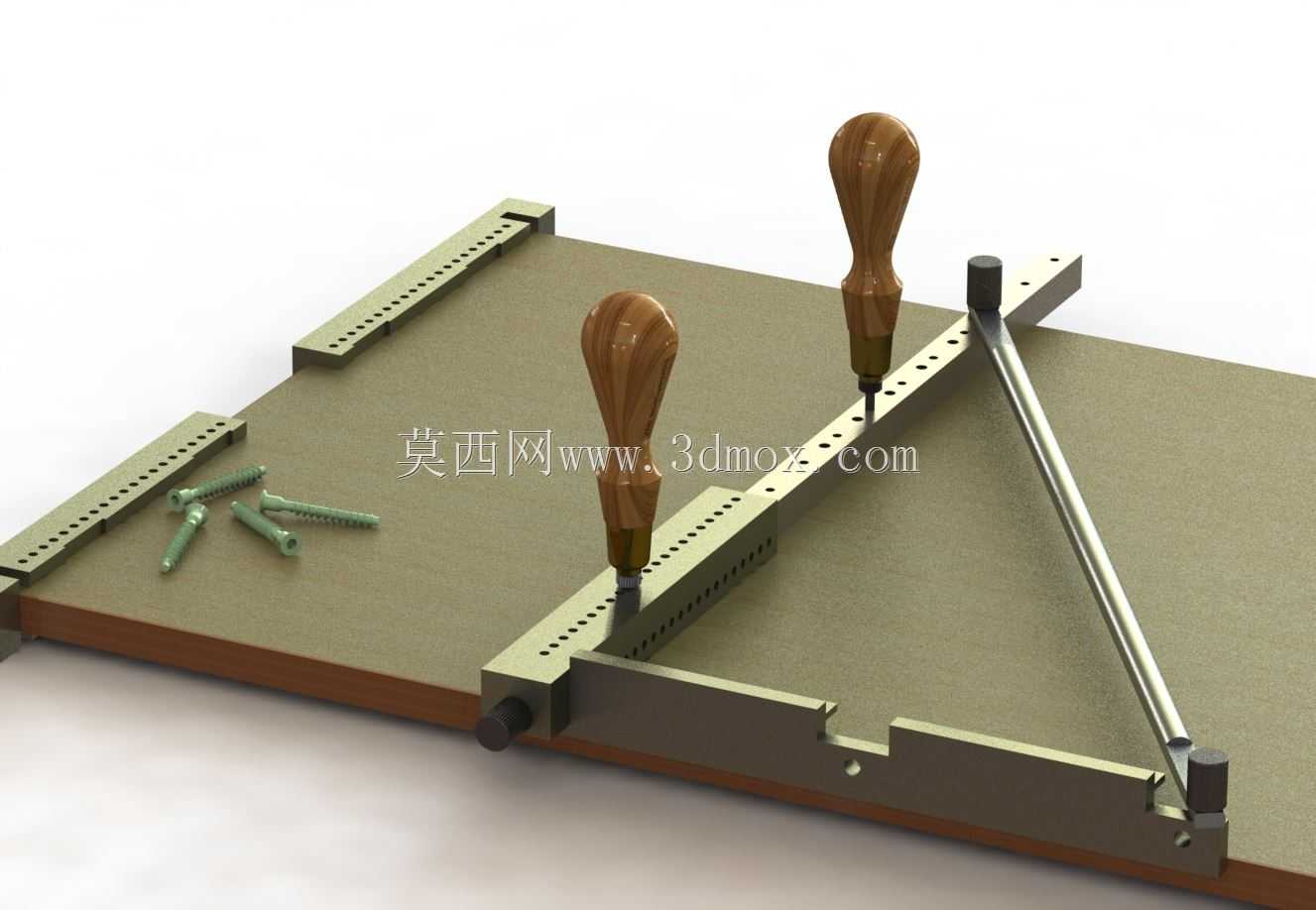

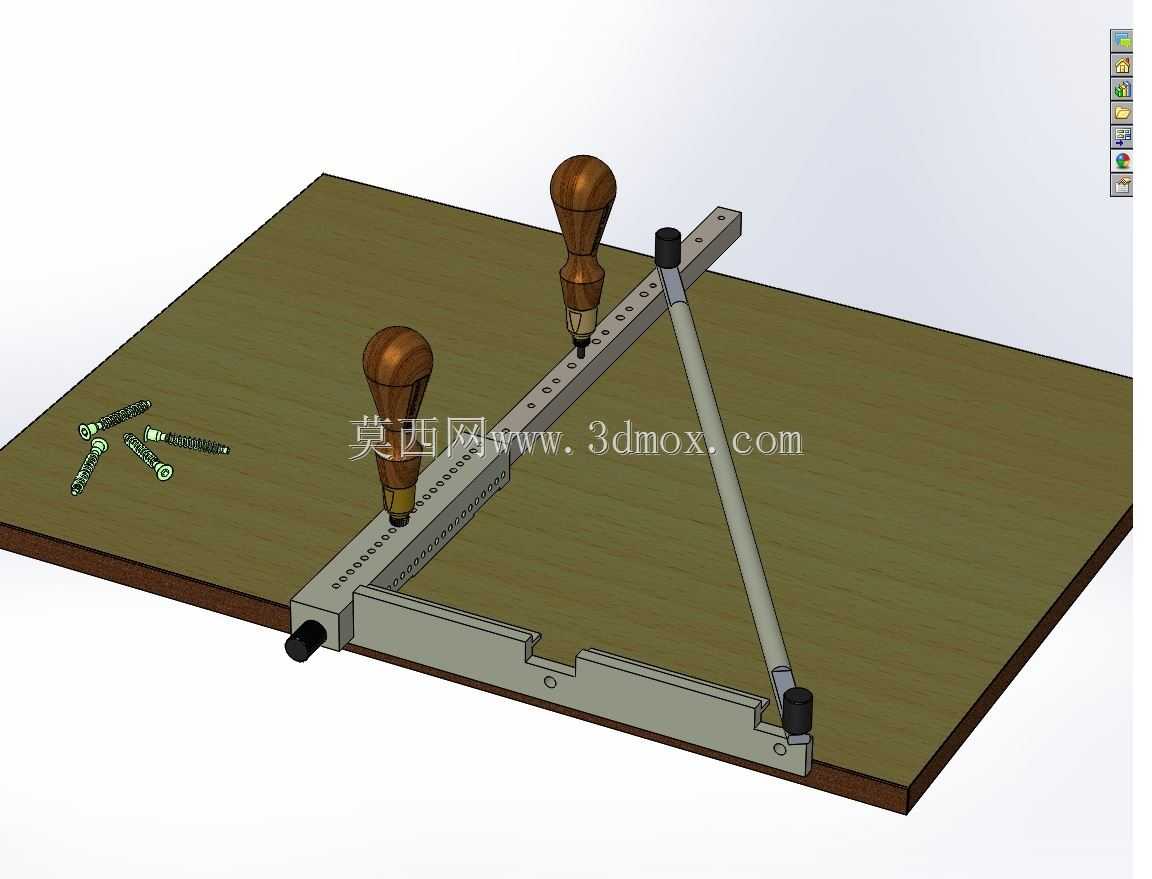

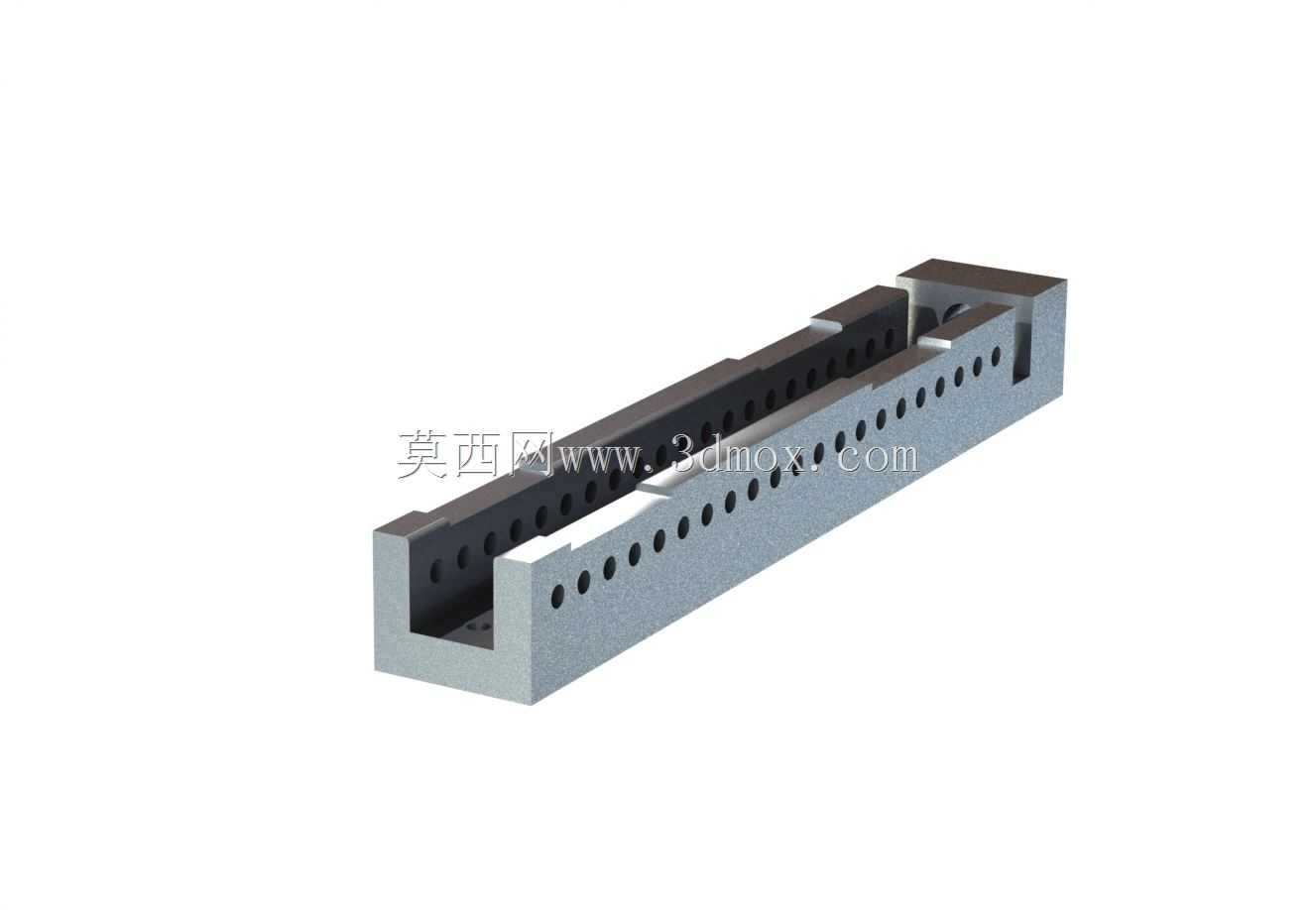

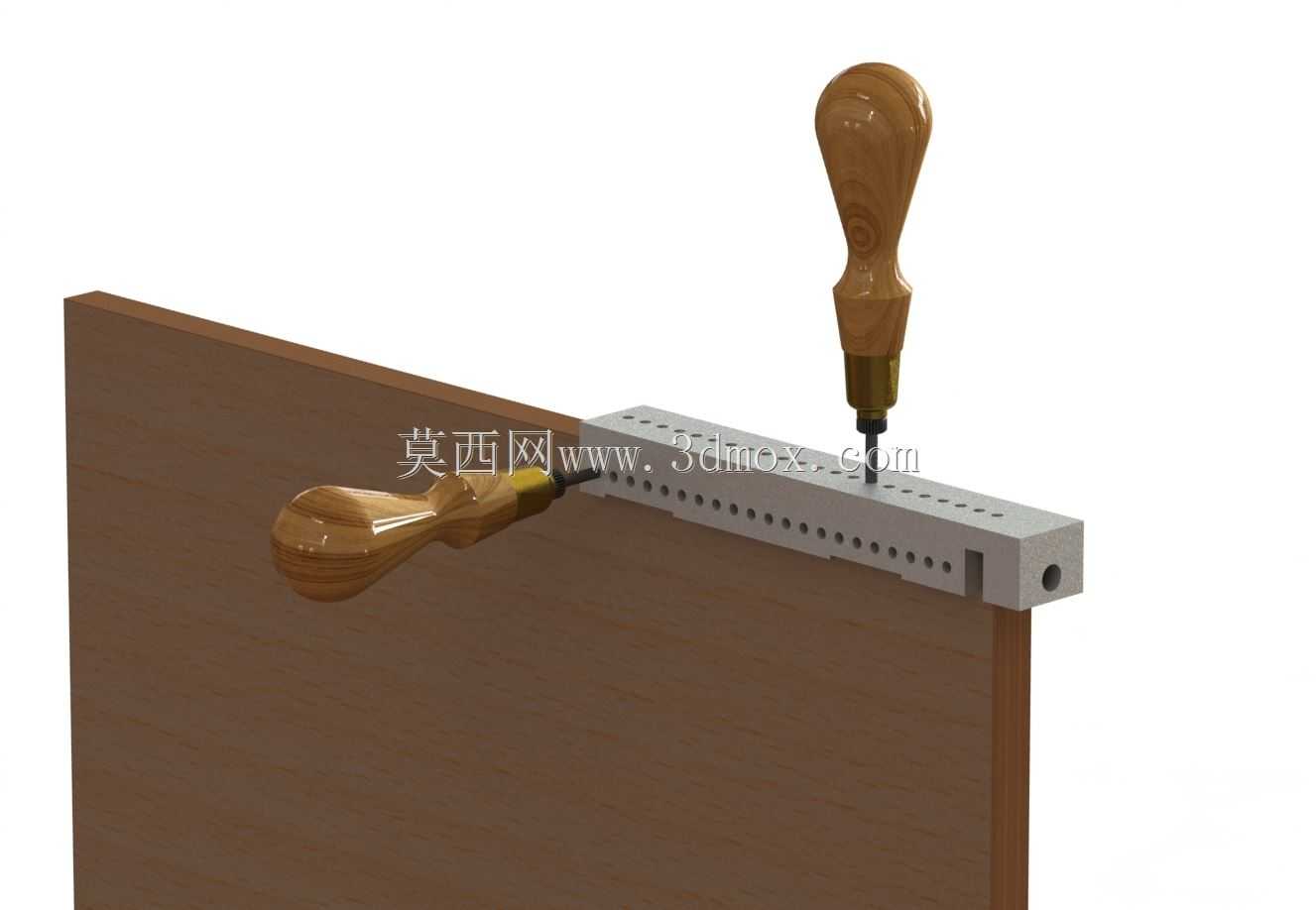

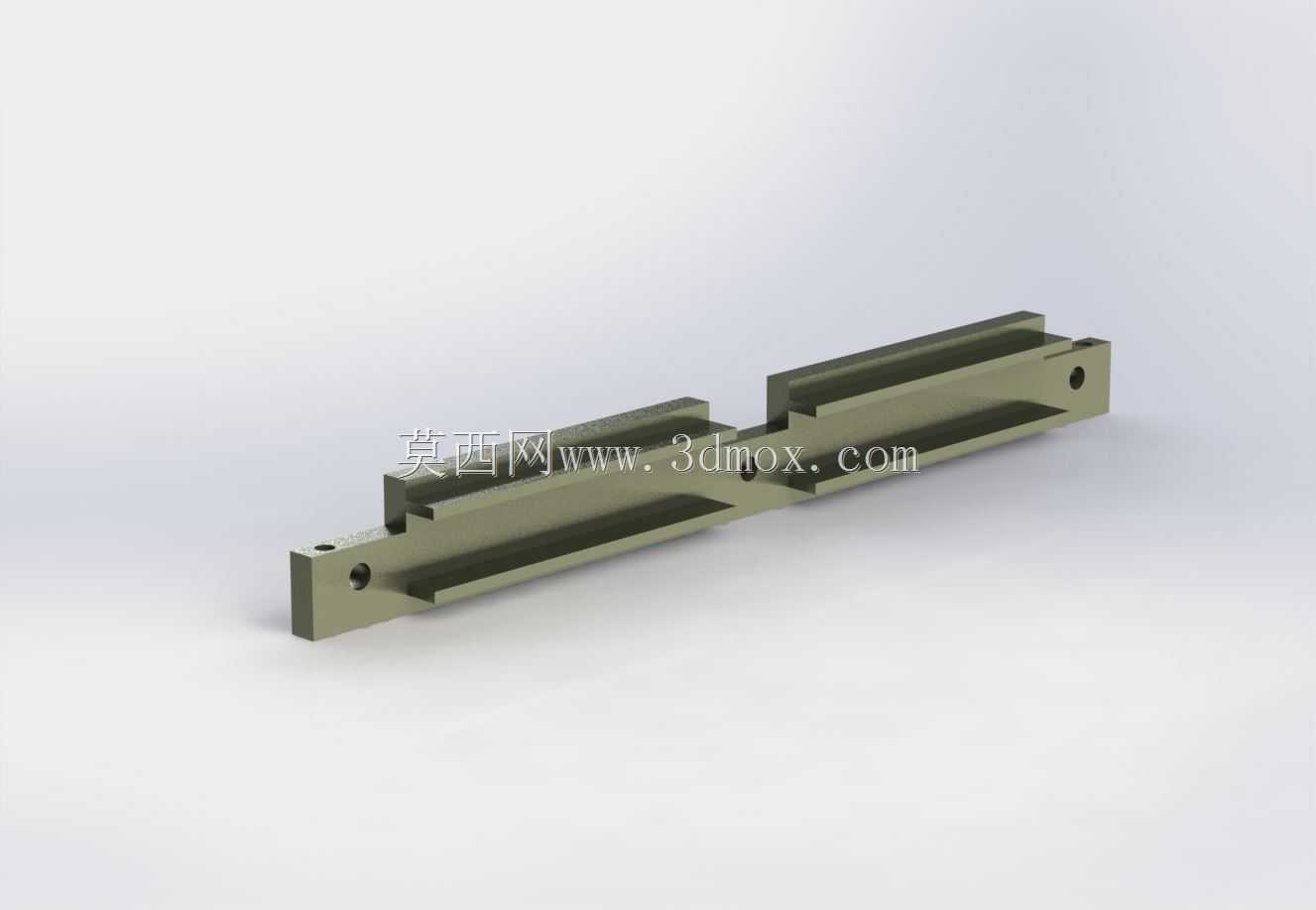

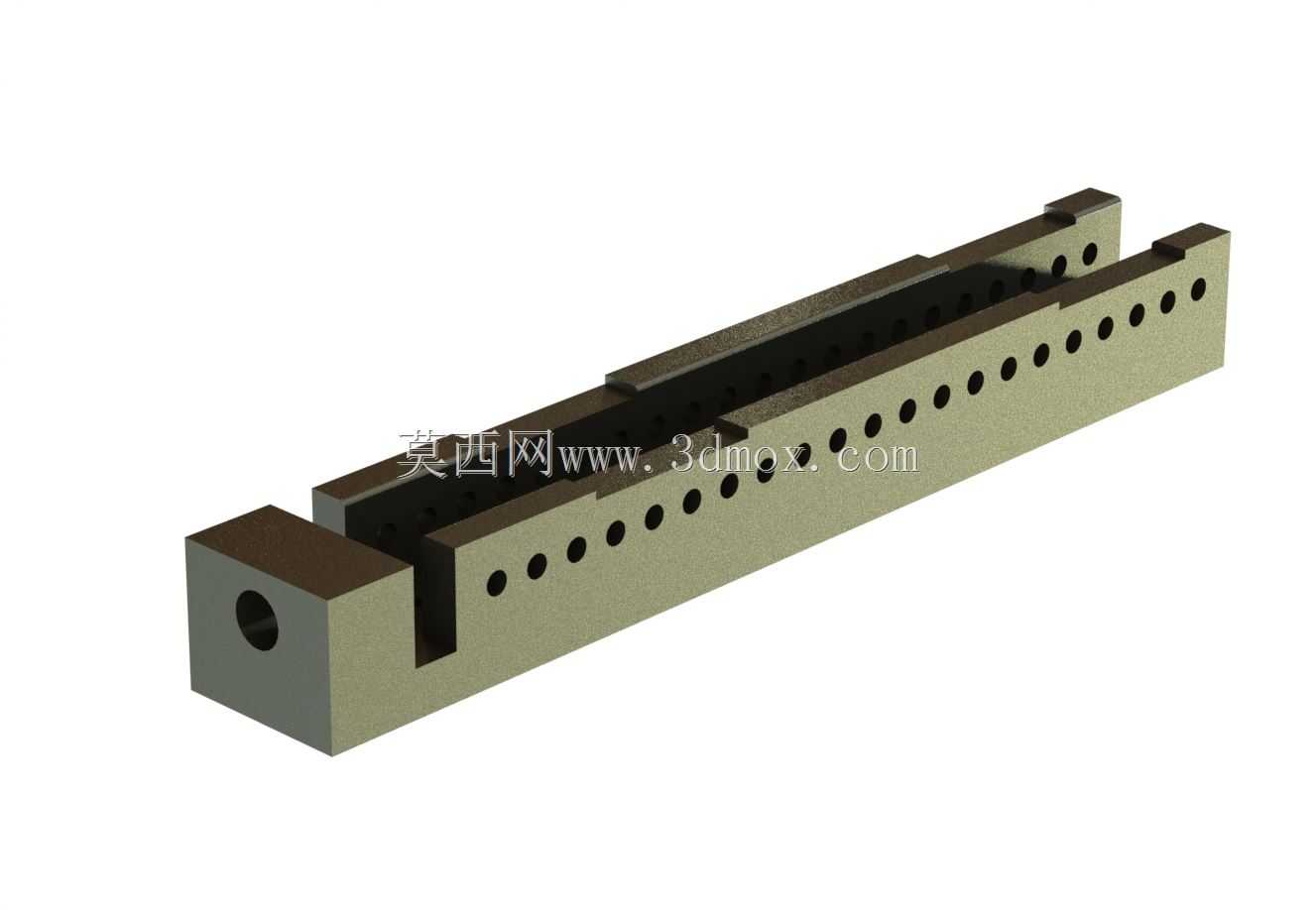

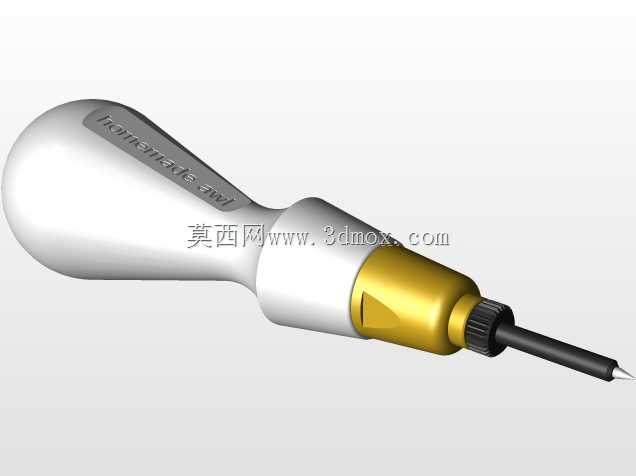

这款标记孔工具是面向家具制造场景开发的钻孔定位辅助工装，主要应用于板式家具、定制柜体的现场加工与车间预制环节，解决传统手工划线定位孔位偏差大、排钻前期定位效率低、多板件孔位对齐一致性差的行业痛点，尤其适合小批量定制家具生产、家装现场木工作业中，对板材拼接孔、五金安装孔的预标记作业，能够大幅降低孔位错位导致的板材报废、五金安装错位问题。从功能特性来看，该工装采用双侧可调式定位导轨结构，可适配不同宽度规格的板材，通过侧边的刻度标识快速完成定位尺寸调节，无需反复测量划线；配套的两个木柄标记冲头可沿横向导轨滑动，配合导轨上的等距定位孔，能够快速标记出标准间距的排孔位置，斜向支撑的定位杆可实现45度等特殊角度的孔位辅助定位，整套工装可直接卡装在板材边缘，无需额外夹持固定即可完成标记作业，操作门槛低，普通木工无需复杂培训即可快速上手。从设计思路来看，该工装摒弃了复杂的气动、电动结构，全部采用纯机械结构实现定位功能，核心部件采用耐磨金属材质制作，接触板材的定位面做了防滑处理，避免标记过程中工装移位导致的孔位偏差，木柄冲头的握持部位做了贴合手掌的弧形设计，长时间按压标记也不易产生手部疲劳，配套的定位铜套可避免冲头长期使用磨损导致的标记点扩大问题，整体结构无易损电子元件，日常仅需简单清洁导轨即可完成维护，适合车间、装修现场等复杂作业环境使用。从安装边界与尺寸适配来看，该工装的横向导轨可覆盖常规板式家具常用的板材宽度范围，最小可适配窄边条的孔位标记，最大可拓展至常规柜体侧板的宽度尺寸，纵向定位挡边的高度适配市面上绝大多数18mm、25mm厚度的常规家具板材，工装整体重量轻便，单人即可完成搬运、装夹与标记作业，标记冲头的尖端做了圆角钝化处理，既可以在板材表面压出清晰的定位凹痕引导钻头钻孔，又不会过度损伤板材表面影响后续饰面处理，斜向支撑杆的锁紧结构可快速调整角度并锁止，满足斜孔、三角连接件安装孔等特殊孔位的标记需求，整套工装可拆解为多个部件，收纳时不占用过多工具箱空间，适合流动作业的木工师傅随身携带使用。
