多规格滚珠轴承导套直线运动组件

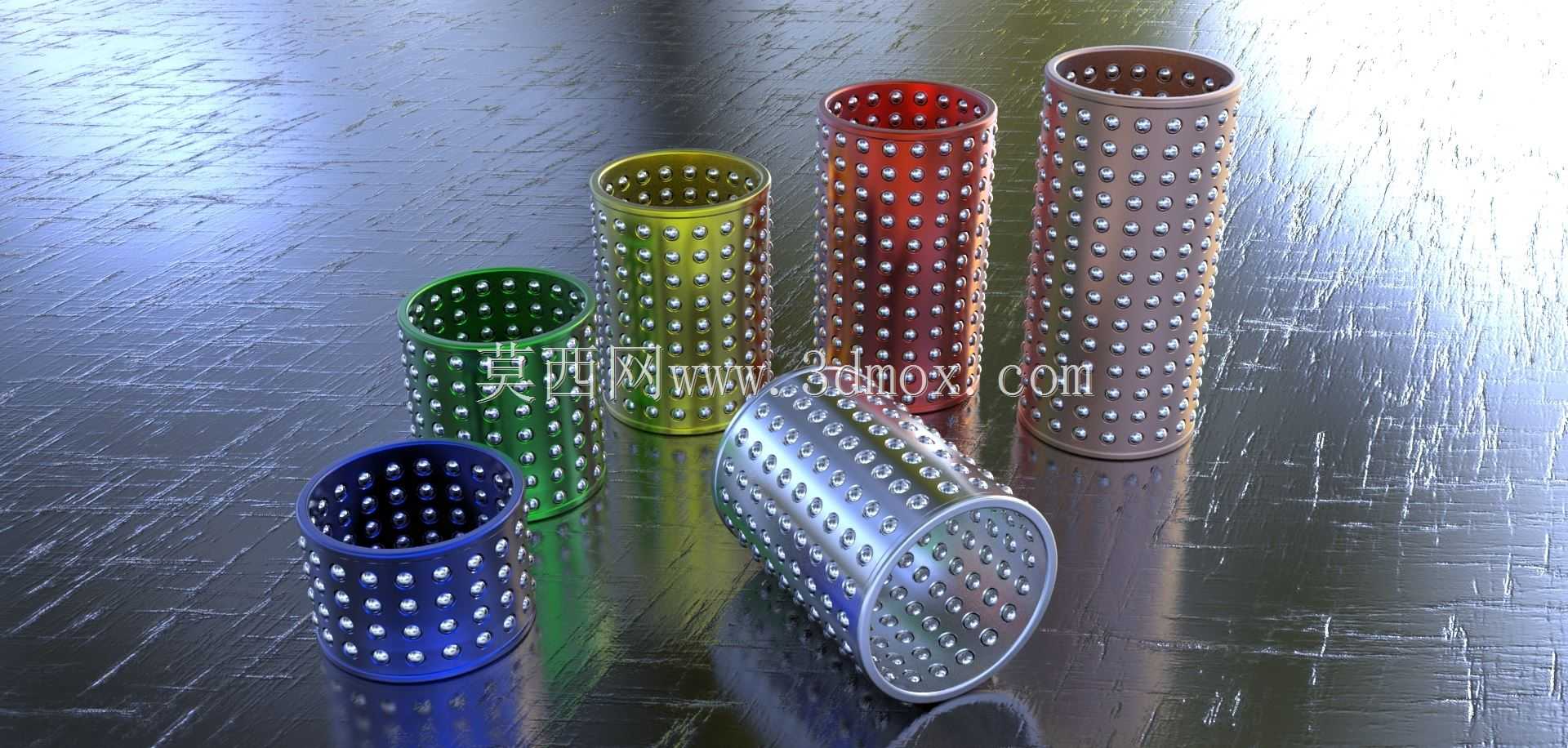

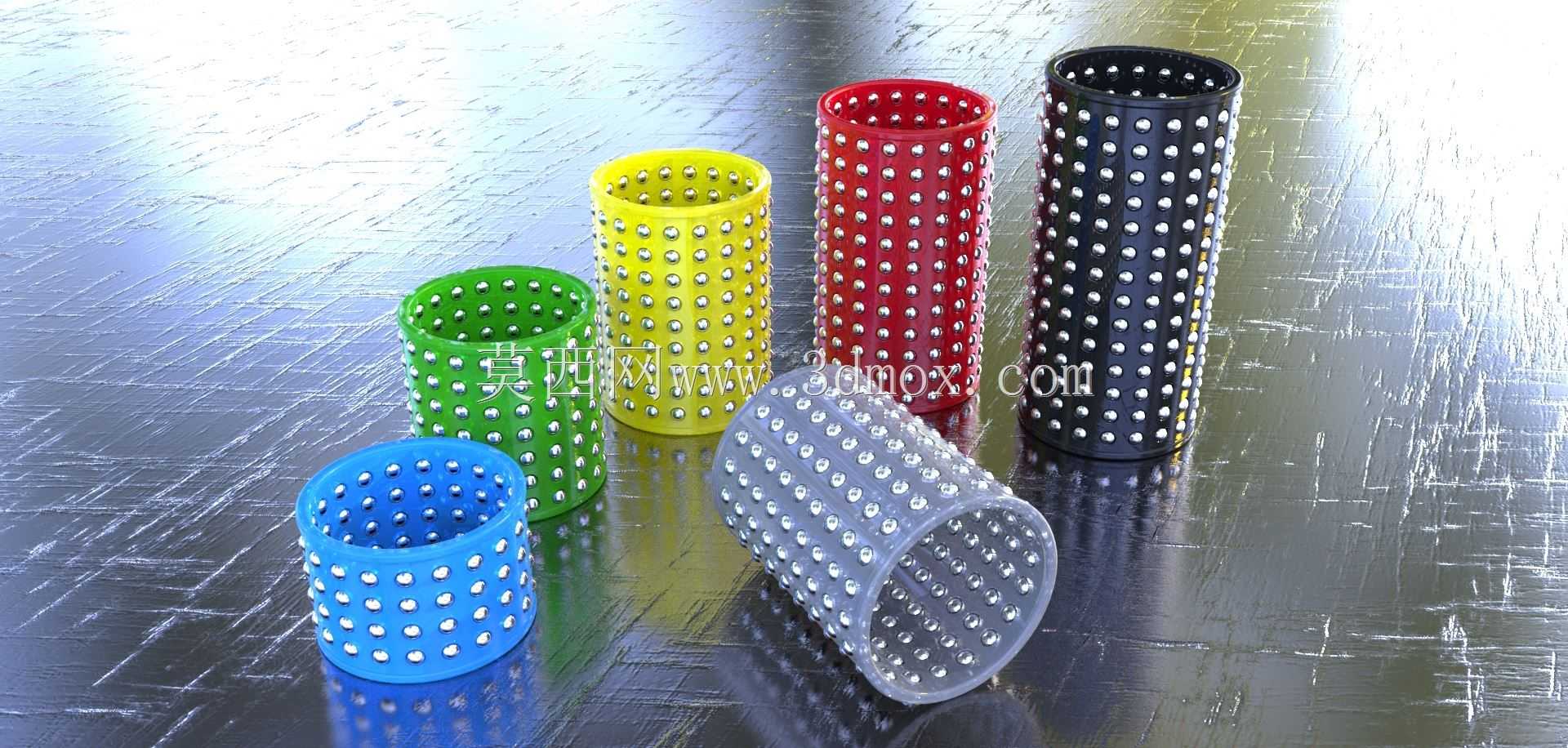

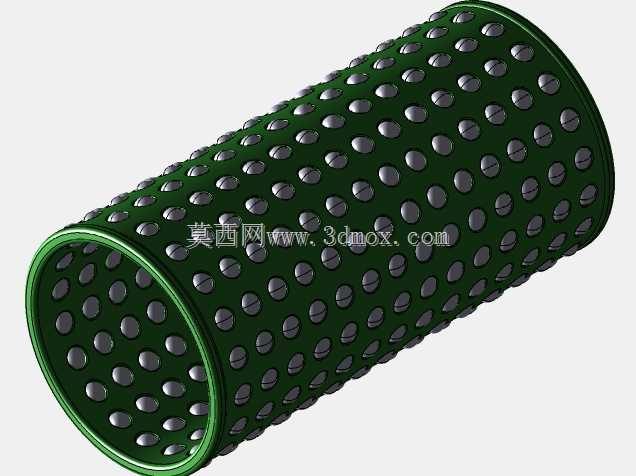

滚珠轴承导套作为直线运动场景中核心的导向承载部件，广泛应用于精密冲压模具、自动化流水线滑台、机床往复进给机构、检测设备位移平台、包装机械执行端等需要低阻力高精度直线往复动作的工业场景中，能够在轴类零件与安装基座之间提供稳定的滚动摩擦支撑，大幅降低运动过程中的摩擦损耗，避免传统滑动导套易出现的爬行、卡顿、磨损快等问题，有效提升整套运动机构的运行精度与使用寿命。这类导套的核心功能是通过密布在套体壁面的滚珠，将轴与套之间的滑动摩擦转化为滚动摩擦，在承受径向载荷的同时保障轴件做直线运动时的同轴度与顺畅度，不同长度规格的导套可适配不同行程、不同载荷等级的运动需求，短款导套多用于行程短、安装空间紧凑的轻载工位，长款导套则适配长行程、偏载风险较高的重载运动场景，能够在高速往复动作中保持稳定的导向精度，减少运动过程中的径向窜动。在设计层面，这类滚珠导套采用薄壁圆筒式基体结构，壁面均匀排布滚珠安装孔，每个孔位独立嵌装钢珠，保障滚珠滚动时的自由度同时避免滚珠脱落，基体采用多色差异化设计可快速区分不同规格参数，方便现场装配时快速选型匹配，避免错装混装问题；导套的内外径尺寸采用标准化系列设计，本次呈现的系列导套统一适配外径50mm的导向轴，导套自身外径为60mm，长度覆盖40mm、60mm、80mm、100mm、120mm等多个常用规格，安装时可直接嵌入对应尺寸的基座安装孔内，无需额外复杂固定结构即可完成装配，安装边界清晰，能够兼容现有多数标准模架、标准滑台的安装尺寸，无需对现有设备结构做大幅改造即可替换原有滑动导套，快速提升设备的运动性能。在实际使用过程中，这类滚珠导套可根据使用场景搭配润滑脂使用，进一步降低滚珠滚动时的阻力，延长部件的维护周期，相比传统铜质滑动导套，其摩擦阻力可降低70%以上，长时间运行也不会出现导套拉伤导向轴的问题，能够有效降低设备的运行能耗与维护成本，在高频往复运动的自动化设备中应用优势尤为明显，可保障设备长时间连续运行的稳定性，减少因导向部件磨损导致的设备停机维护时间。
