工业建筑用钢桁架结构三维设计作品

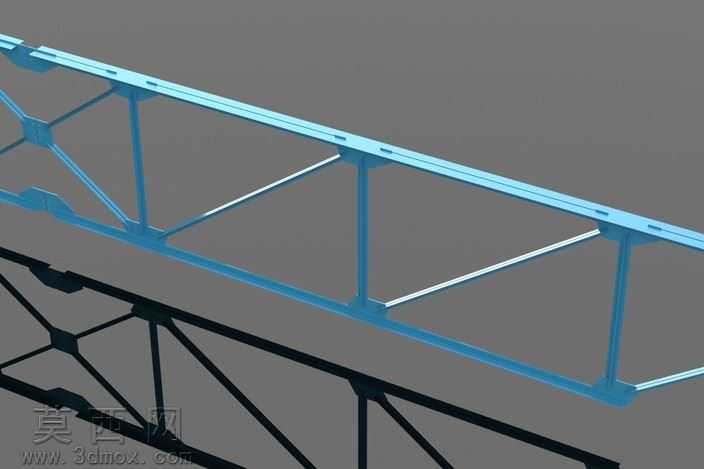

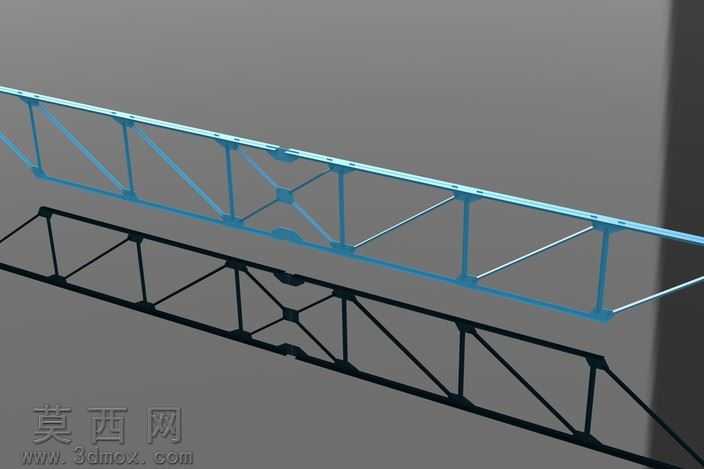

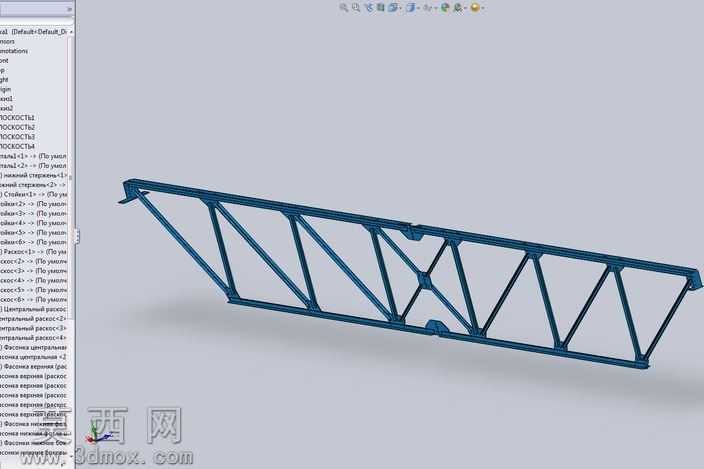

本作品为工业建筑领域常用的钢桁架、帧结构三维建模成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑严格遵循钢结构桁架的实际生产加工逻辑展开。建模初期先完成整体桁架的跨度、节间尺寸、杆件截面规格的参数化设定，将上下弦杆、腹杆、端部连接端板的基础参数进行统一约束，确保后续修改调整时可通过参数驱动快速变更整体尺寸。建模过程中对每一根杆件的连接节点做了精细化处理，腹杆与弦杆的相贯线位置做了贴合实际焊接工艺的切口处理，避免出现杆件穿模、连接错位的问题，弦杆上预留的安装螺栓孔按照标准间距排布，孔位精度控制在工业设计要求的公差范围内，还原了实际钢桁架的安装适配特性。材质设置阶段，针对两款不同外观的桁架分别赋予了对应的金属材质，浅蓝色桁架采用了钢结构常用的防锈漆材质效果，调整了材质的金属度、粗糙度参数，还原出工业防锈涂层的半哑光质感；黑色桁架则做了氧化发黑处理的金属材质效果，表面带有细微的金属颗粒纹理，贴近实际钢结构表面处理后的真实视觉效果。渲染阶段采用了柔和的工作室环境光，搭配多角度补光避免杆件之间的阴影过深遮挡结构细节，同时开启了环境光遮蔽效果，让腹杆与弦杆连接的节点位置结构层次更加清晰，能够直观展现桁架的三角受力结构特征。结构设计上遵循了钢桁架的受力原理，上下弦杆分别承担拉压载荷，斜向腹杆与竖向腹杆组成稳定的三角单元，将整体载荷均匀分散到每一段杆件上，端部的连接端板做了加厚处理，预留的螺栓孔可实现多段桁架的拼接组装，适配不同跨度的使用需求。整个建模过程未对结构做过度简化，每一处杆件的连接、每一个孔位的排布都参考了实际钢结构桁架的设计规范，既能够直观展现钢桁架的结构组成，也可用于结构受力演示、施工方案展示等场景，模型的几何精度满足后续导出工程图纸、做结构仿真分析的基础要求。
