明杆法兰式软密封闸阀结构设计

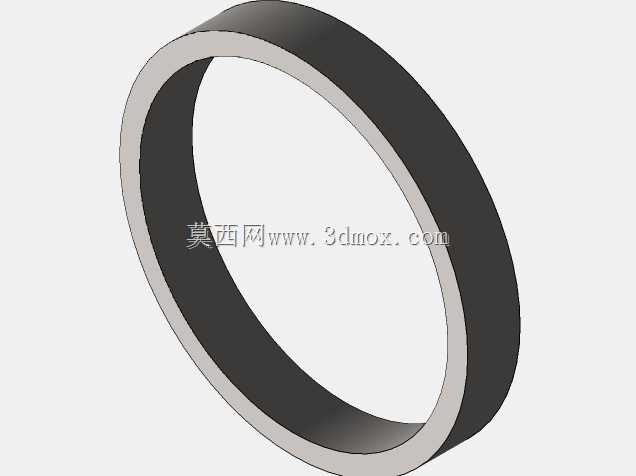

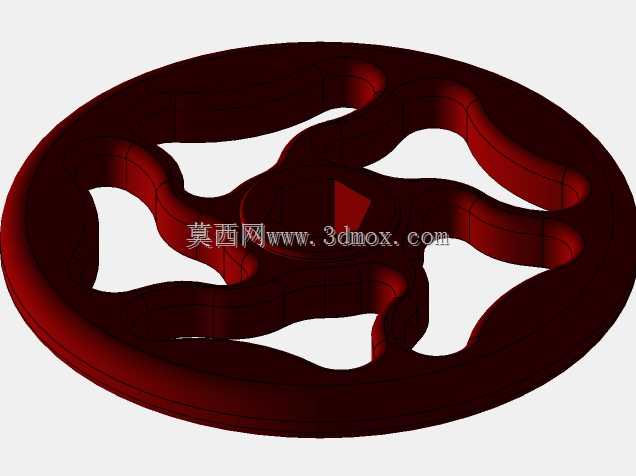

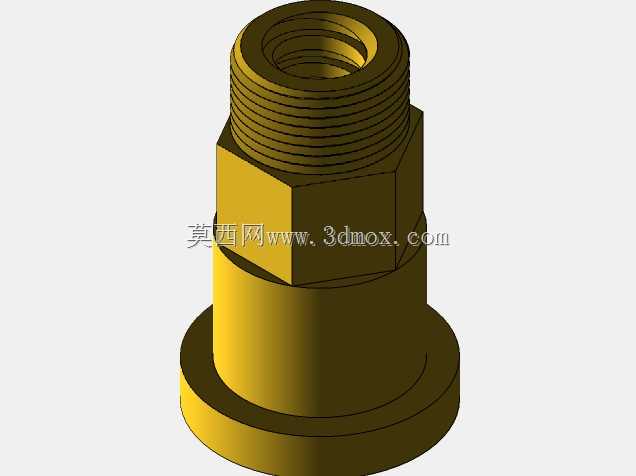

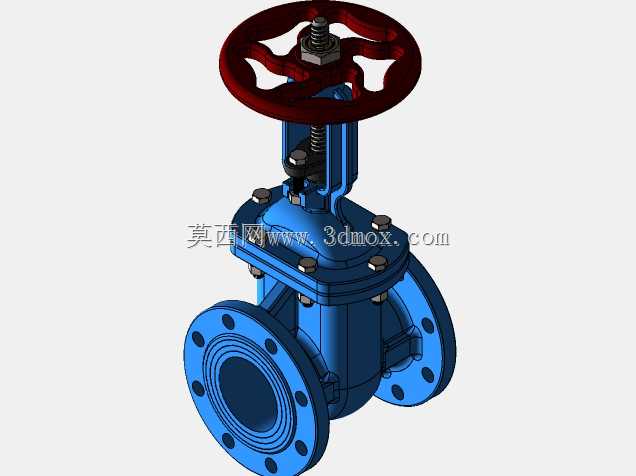

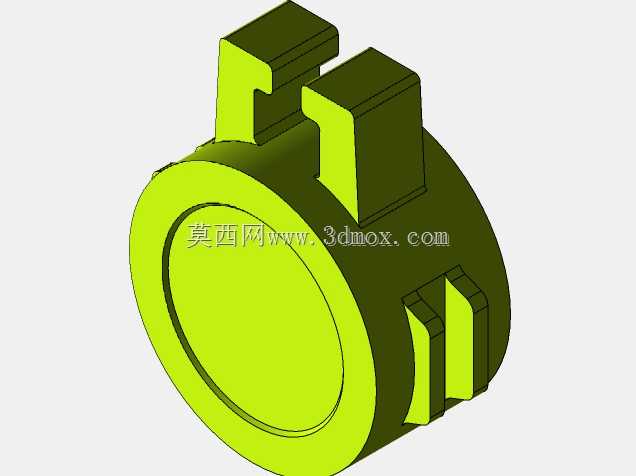

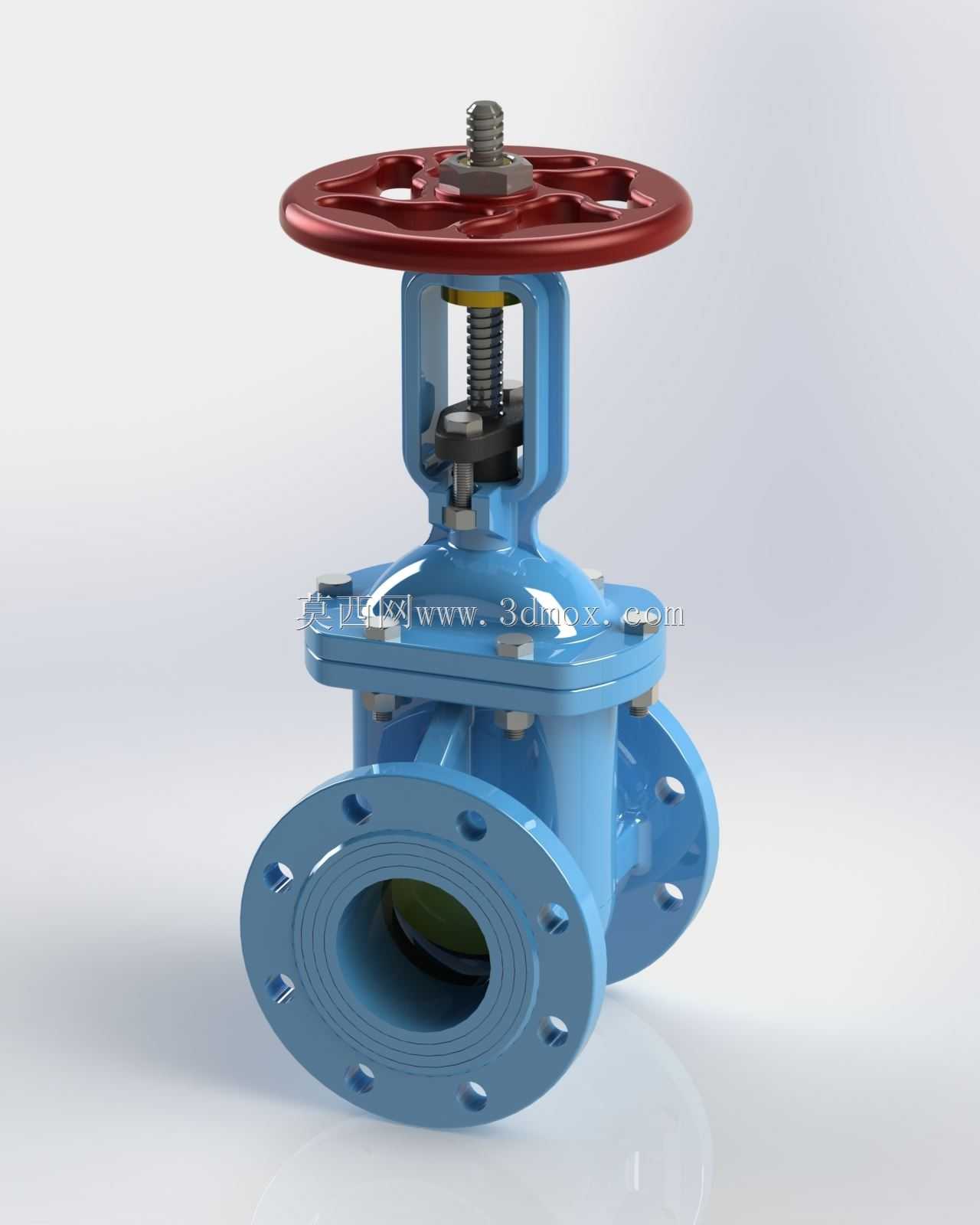

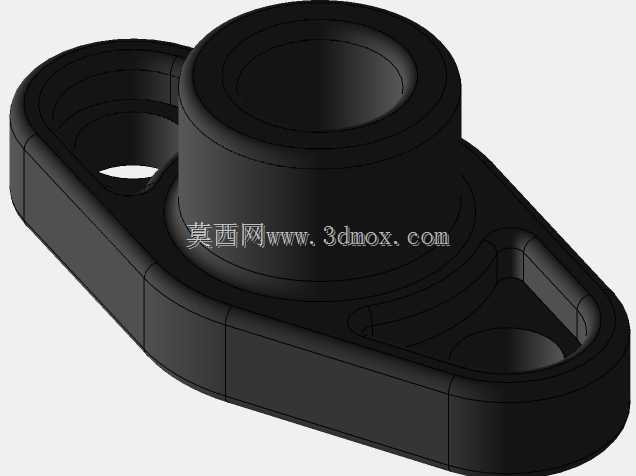

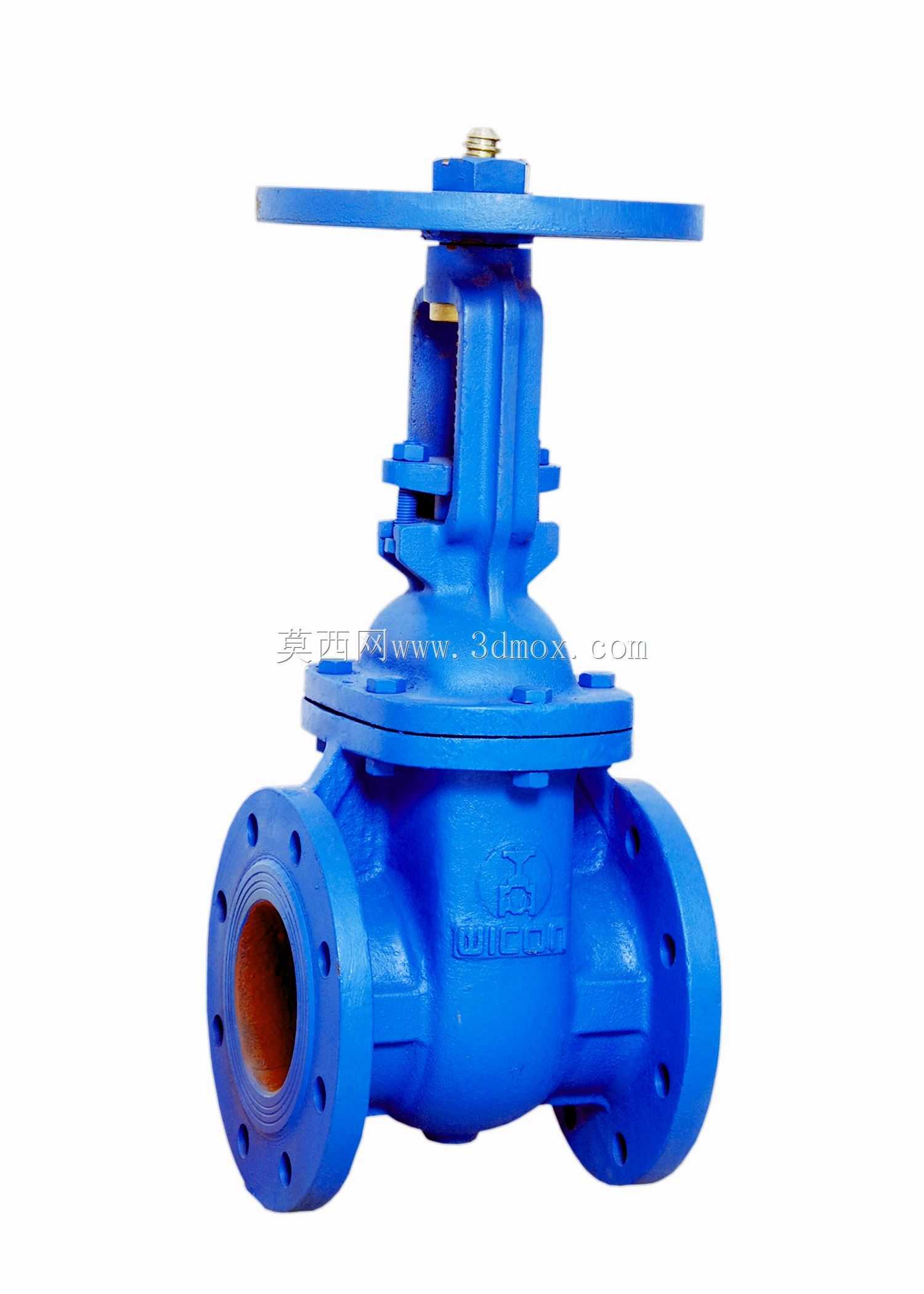

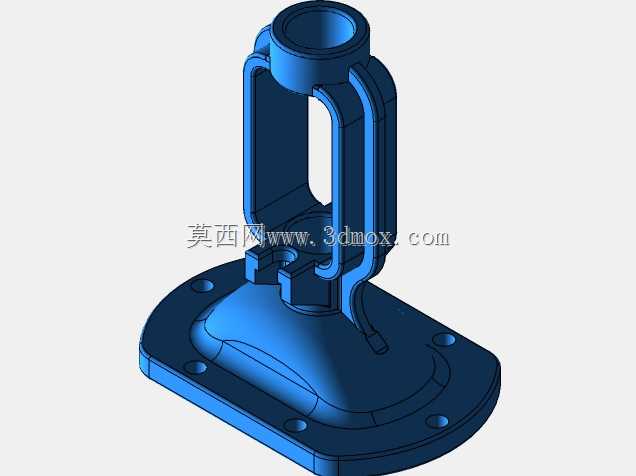

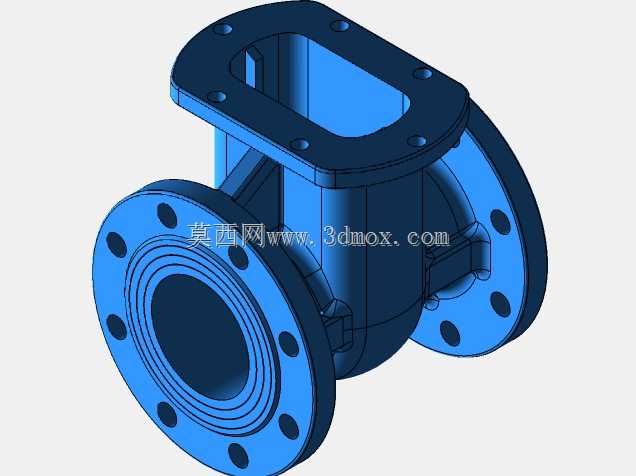

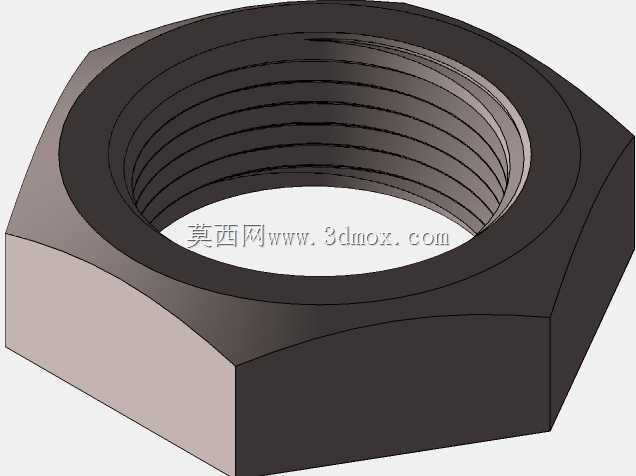

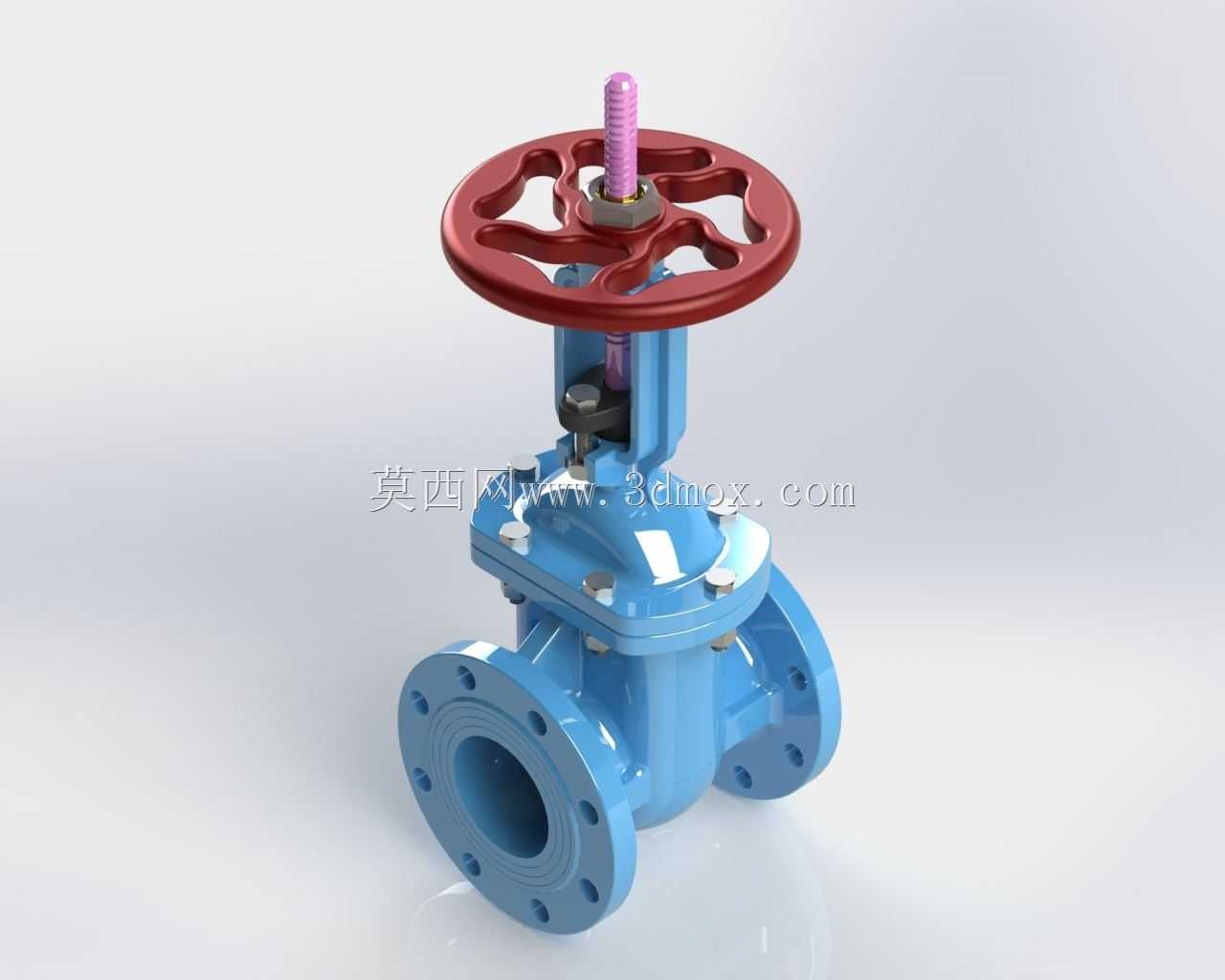

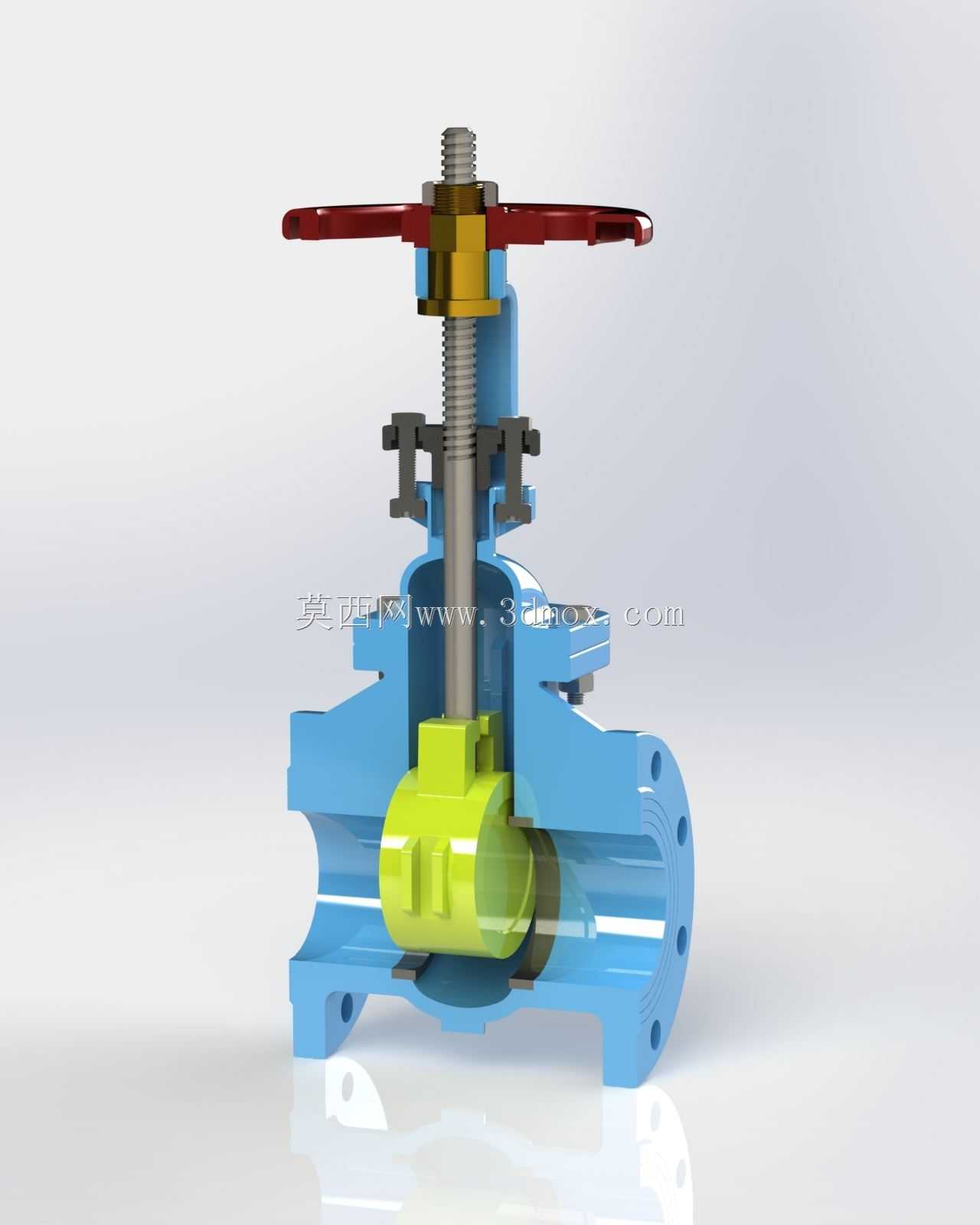

这款明杆法兰式软密封闸阀，主要应用于城镇给排水管网、暖通空调循环水系统、工业生产低压流体输送管线、消防供水系统等场景，作为管路通断控制的核心部件，承担着截断或连通管路内介质的核心作用，相比传统暗杆闸阀，明杆结构可直观通过阀杆升降位置判断阀门启闭状态，避免现场操作时出现误判，有效降低管线运维的操作风险。在实际工况中，该类闸阀适配清水、轻度污水、无强腐蚀性的中性流体介质，工作压力覆盖常规低压管路的常用压力区间，软密封结构可实现零泄漏截断，相比硬密封闸阀，关闭时所需的操作扭矩更小，普通运维人员无需借助加力杆即可完成启闭操作，大幅降低现场操作的劳动强度。从产品功能特性来看，阀体采用球墨铸铁材质的流道设计，内部流道做了全通径平滑过渡处理，介质流经阀门时的流阻极小，不会在阀腔内部形成淤积死角，尤其适合输送带有少量悬浮物的水体介质，长期使用也不会出现阀腔积垢导致的启闭卡涩问题；阀杆采用提升式明杆结构，启闭过程中阀杆仅做升降运动，螺纹副不与输送介质接触，可避免介质中的杂质腐蚀、磨损阀杆螺纹，大幅延长阀门的整体使用寿命；阀瓣外部包覆橡胶密封层，关闭时密封面可实现自适应贴合，即使阀座密封面存在少量微小杂质，也能通过橡胶的弹性形变实现可靠密封，不会出现硬密封阀门常见的颗粒卡涩导致密封失效问题。在设计思路上，这款闸阀采用模块化拆分设计，将整体结构拆分为阀体、阀盖、阀杆、阀瓣、手轮、压盖、密封填料等独立部件，各部件之间采用螺栓连接结构，后期运维时可快速拆解更换易损件，无需将整个阀门从管线上切割拆除，大幅降低后期运维的成本与工作量；法兰连接端的尺寸严格遵循通用管路法兰标准，可直接与同规格的标准法兰管线对接，无需额外加工转换连接件，现场安装的适配性极强。从外形尺寸与安装边界来看，阀门的法兰端距、法兰螺栓孔分布圆直径、螺栓孔数量与孔径均匹配对应公称通径的通用安装尺寸，手轮的外径尺寸经过优化，既保证操作时拥有足够的力臂降低操作扭矩，也不会因为手轮尺寸过大占用过多管线周边的操作空间；安装时仅需保证阀门两侧法兰与管线法兰同轴对齐，预留出手轮操作所需的上部空间即可，无需额外设置独立支撑结构，适配新建管线安装与老旧管线阀门替换的各类场景。
