杠杆式浮球液位控制进水阀结构设计

这款浮阀主要应用于常压储水容器、民用供水水箱、小型工业循环水储槽、卫浴蓄水装置等场景，核心作用是根据容器内液位高度自动控制进水通路的通断，无需外接电源或额外传感装置，依靠纯机械结构实现液位的自动维持，避免容器溢水或缺水，是供水系统中实现无人值守液位管控的核心部件。

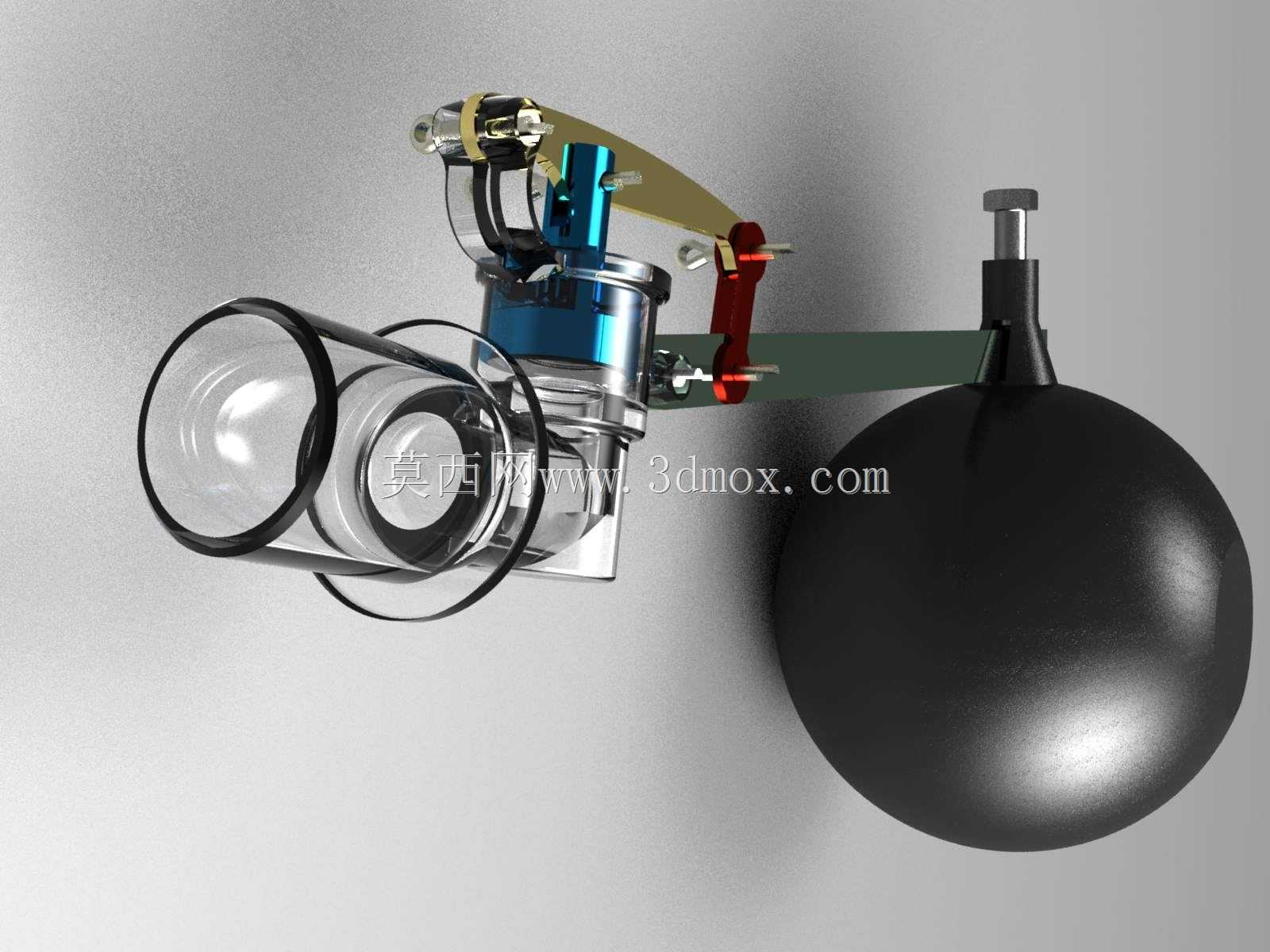

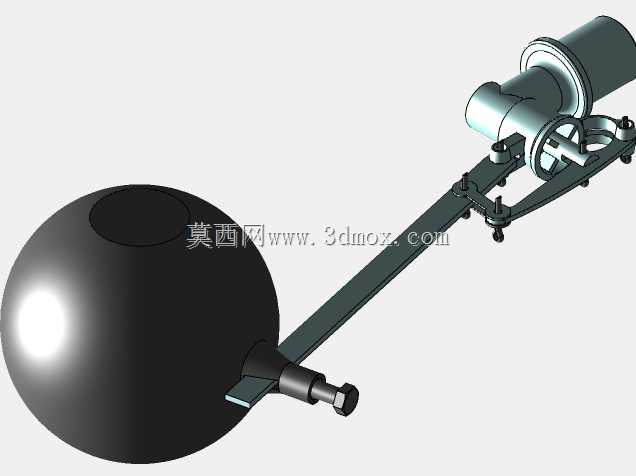

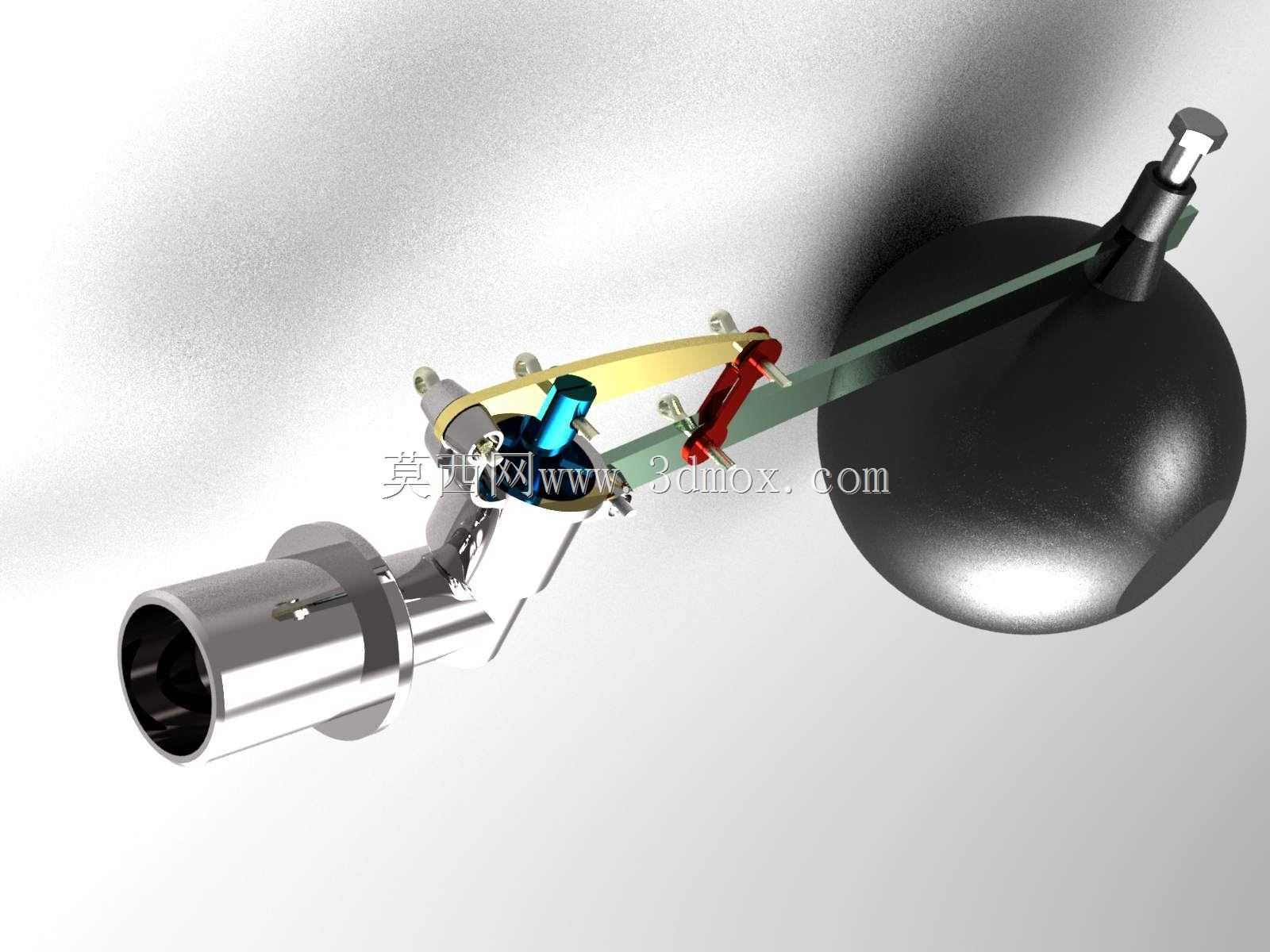

从功能特性来看，该浮阀采用杠杆式力传递结构，当容器内液位下降时，黑色空心浮球随液位下落，通过金属杠杆带动阀体内的密封阀芯开启，进水通路导通，外部水流经阀体透明观察段流入容器；当液位逐步上升至设定高度时，浮球受浮力抬升，杠杆将浮力放大后传递至阀芯端，推动密封件压紧进水口，切断进水通路，整个启闭过程随液位变化线性响应，可将液位波动控制在极小范围内，避免频繁启闭造成的密封件磨损。阀体的透明观察段可直观看到内部水流状态与密封件动作情况，方便日常巡检时快速判断阀门工作是否正常，无需拆解阀体即可排查卡滞、堵塞等常见故障。

设计思路上，这款浮阀优先考虑了长期浸水工况下的可靠性，浮球采用密封空心结构，整体密度远低于水，保证足够的浮力输出；杠杆连接点采用耐磨铰接结构，减少长期往复摆动的磨损量，延长使用寿命；进水端采用快接式接口设计，可适配不同规格的供水软管与硬管，降低现场安装的适配难度。整体结构没有复杂的电子元件，纯机械传动的设计让其可以在高湿度、无供电的场景下稳定工作，对安装环境的要求极低。

从安装边界来看，该浮阀为侧装式结构，安装时需将阀体进水端固定在容器侧壁的预设开孔处，浮球自然下垂于容器内部，安装位置需保证浮球上下活动范围内无管道、加强筋等遮挡物，避免浮球卡滞无法触发启闭动作；阀体整体横向安装尺寸适配常规家用及小型工业储水容器的侧壁厚度，进水端接口采用通用管螺纹规格，无需额外定制转接件即可完成安装；浮球的摆动半径覆盖常规水箱的液位控制区间，安装时只需根据目标控制液位调整杠杆的初始角度，即可灵活设定最高液位的触发位置，适配不同高度的储水容器使用。
